1.本实用新型涉及永磁直流电机技术领域，特别涉及一种永磁直流电机。


背景技术：

2.公开号为cn205017142u的一种永磁直流电机，包括定子总成、转子总成和后盖总成，其中，转子总成位于所述定子总成的内部腔室内；后盖总成包括连接在定子总成末端的后盖本体，所述后盖本体包括前端环和末端面板，所述前端环和所述末端面板之间通过加强筋相连，前端环、末端面板以及加强筋共同围成腔室，加强筋之间设有窗口，所述腔室通过所述窗口连通外部；前端环与所述定子总成连接。本实用新型所述的永磁直流电机的后盖总成具有用料省、通风好、散热快、方便调节电机中心位置和电机正反转、容易清理碳粉尘等优点，并且，本实用新型永磁直流电机适用于各种低电压大电流的直流电机，尤其是稀土永磁直流电机。
3.上述一种永磁直流电机，安装在液体中时需要使用防水罩将其密封处理，但是会影响永磁直流电机的散热效果，因此，可将其改进处理。


技术实现要素：

4.本实用新型的目的在于提供一种永磁直流电机，能够解决安装在液体中时需要使用防水罩将其密封处理，但是会影响其散热效果的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种永磁直流电机，包括永磁直流电机、壳体和导热机构，永磁直流电机的顶部和底部均固定安装有相接块，壳体设置于永磁直流电机的外壁，壳体的一侧设置有封堵板，壳体的另一侧固定安装有连接板，连接板上开设有安装孔，壳体的一侧设置有圆套筒，导热机构设置于壳体上，导热机构使得永磁直流电机方便散热。
6.优选的，所述壳体的内侧顶部和内侧底部均固定安装有环形块，环形块的外壁固定安装有螺纹柱，相接块上开设有螺纹柱可穿过的孔洞，螺纹柱上螺纹套设有螺母且与相接块相接触。
7.优选的，所述壳体的一侧开设有凸形口且封堵板设置于其内，封堵板上设置有螺栓，螺栓穿过封堵板并与壳体螺纹连接，使得封堵板方便拆装。
8.优选的，所述封堵板的另一侧固定安装有密封垫圈且与壳体相接触，使得封堵板的密封性较好。
9.优选的，所述圆套筒的外壁固定安装有环形垫，环形垫上设置有六角螺栓，六角螺栓穿过环形垫并与壳体螺纹连接，使得圆套筒方便拆装。
10.优选的，所述圆套筒的内壁开设有环形腔且其内固定安装有密封圈，方便将永磁直流电机进行密封。
11.优选的，所述导热机构包括有导热肋片、导热板和导热硅胶，壳体的外壁开设有两组且呈上下分布的弧形口，导热肋片固定安装于弧形口内，导热板固定安装于导热肋片的
外壁，导热硅胶固定安装于导热板的内壁，导热硅胶与永磁直流电机相接触。
12.与现有技术相比，本实用新型的有益效果是：
13.该永磁直流电机，通过壳体、封堵板、密封垫圈、圆套筒和密封圈的配合使用，使得永磁直流电机使用时具有良好的密封性，进而使其永磁直流电机方便置于液体中进行使用，加强了该电机的适用范围和使用，且永磁直流电机拆装方便，便于后期的检修维护，通过导热肋片、导热板和导热硅胶的设置，方便在永磁直流电机使用时利用液体的温度对其进行导热降温处理，防止永磁直流电机长时间会出现高温的现象。
附图说明
14.下面结合附图和实施例对本实用新型进一步地说明：

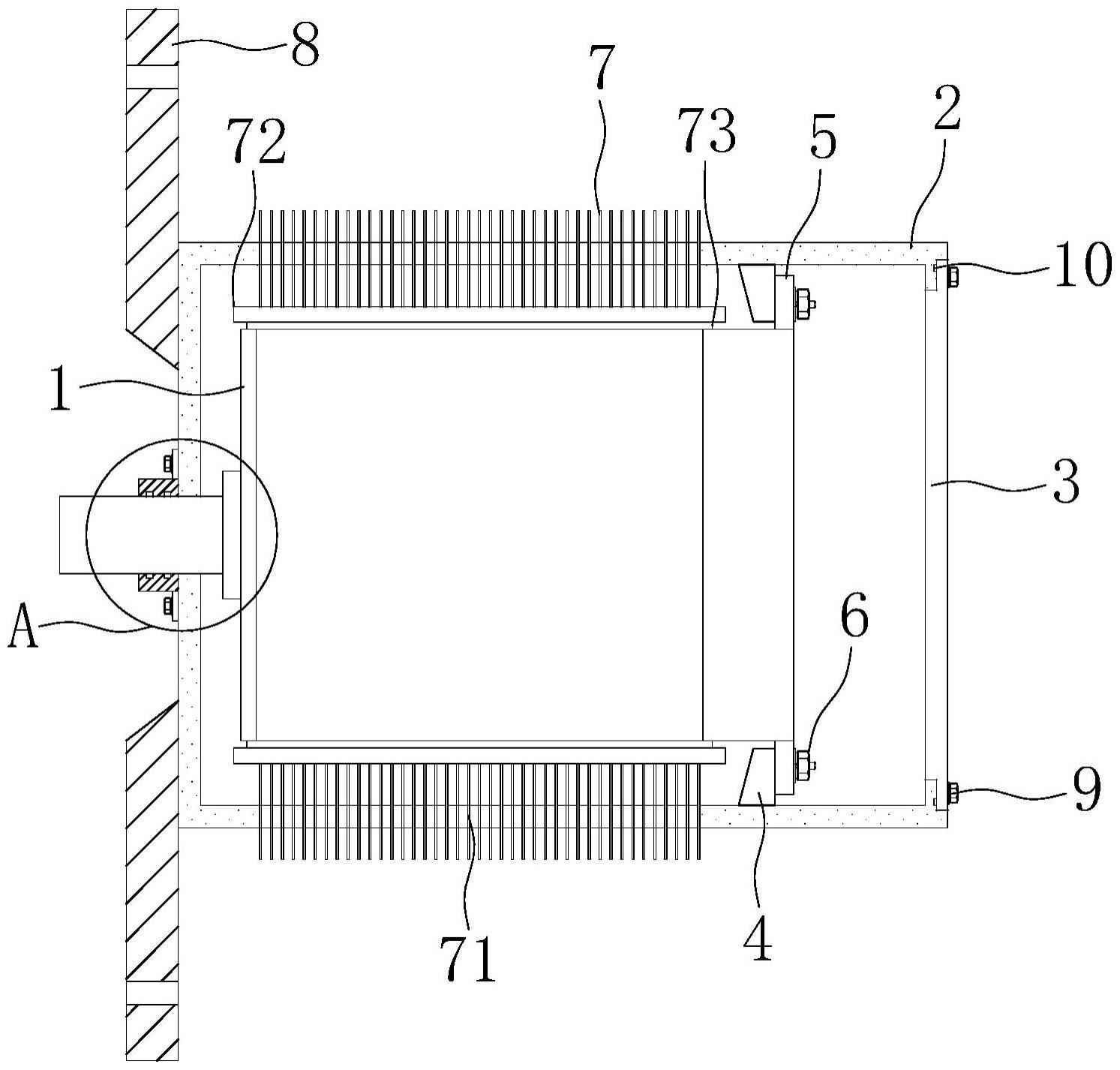

15.图1为本实用新型的剖视图；
16.图2为本实用新型的a部放大图；
17.图3为本实用新型的主视图。
18.附图标记：1、永磁直流电机；2、壳体；3、封堵板；4、环形块；5、相接块；6、螺纹柱；7、导热机构；71、导热肋片；72、导热板；73、导热硅胶；8、连接板；9、螺栓；10、密封垫圈；11、圆套筒；12、密封圈；13、环形垫；14、六角螺栓。
具体实施方式
19.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
20.请参阅图1-3，本实用新型提供一种技术方案：一种永磁直流电机，包括永磁直流电机1、壳体2和导热机构7，永磁直流电机1的顶部和底部均固定安装有相接块5，壳体2设置于永磁直流电机1的外壁，壳体2的一侧设置有封堵板3，壳体2的另一侧固定安装有连接板8，连接板8上开设有安装孔，壳体2的一侧设置有圆套筒11，导热机构7设置于壳体2上，导热机构7使得永磁直流电机1方便散热。
21.壳体2的内侧顶部和内侧底部均固定安装有环形块4，环形块4的外壁固定安装有螺纹柱6，相接块5上开设有螺纹柱6可穿过的孔洞，螺纹柱6上螺纹套设有螺母且与相接块5相接触，壳体2的一侧开设有凸形口且封堵板3设置于其内，封堵板3上设置有螺栓9，螺栓9穿过封堵板3并与壳体2螺纹连接，封堵板3的另一侧固定安装有密封垫圈10且与壳体2相接触，使得永磁直流电机1使用时具有良好的密封性，进而使其永磁直流电机1方便置于液体中进行使用，加强了该电机的适用范围和使用，且永磁直流电机1拆装方便，便于后期的检修维护，圆套筒11的外壁固定安装有环形垫13，环形垫13上设置有六角螺栓14，六角螺栓14穿过环形垫13并与壳体2螺纹连接，圆套筒11的内壁开设有环形腔且其内固定安装有密封圈12。
22.导热机构7包括有导热肋片71、导热板72和导热硅胶73，壳体2的外壁开设有两组且呈上下分布的弧形口，导热肋片71固定安装于弧形口内，导热板72固定安装于导热肋片71的外壁，导热硅胶73固定安装于导热板72的内壁，导热硅胶73与永磁直流电机1相接触，
使用螺栓将连接板8安装在合适位置上，而永磁直流电机1使用过程中温度较高时，导热硅胶73自动将热量向导热板72导去，随即通过81导向至液体中，方便在永磁直流电机1使用时利用液体的温度对其进行导热降温处理，防止永磁直流电机1长时间会出现高温的现象。
23.工作原理：使用螺栓将连接板8安装在合适位置上，而永磁直流电机1使用过程中温度较高时，导热硅胶73自动将热量向导热板72导去，随即通过81导向至液体中。
24.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。


技术特征：
1.一种永磁直流电机，其特征在于，包括：永磁直流电机(1)，其顶部和底部均固定安装有相接块(5)；壳体(2)，其设置于永磁直流电机(1)的外壁，壳体(2)的一侧设置有封堵板(3)，壳体(2)的另一侧固定安装有连接板(8)，连接板(8)上开设有安装孔，壳体(2)的一侧设置有圆套筒(11)；导热机构(7)，其设置于壳体(2)上，导热机构(7)使得永磁直流电机(1)方便散热。2.根据权利要求1所述的一种永磁直流电机，其特征在于：所述壳体(2)的内侧顶部和内侧底部均固定安装有环形块(4)，环形块(4)的外壁固定安装有螺纹柱(6)，相接块(5)上开设有螺纹柱(6)可穿过的孔洞，螺纹柱(6)上螺纹套设有螺母且与相接块(5)相接触。3.根据权利要求2所述的一种永磁直流电机，其特征在于：所述壳体(2)的一侧开设有凸形口且封堵板(3)设置于其内，封堵板(3)上设置有螺栓(9)，螺栓(9)穿过封堵板(3)并与壳体(2)螺纹连接。4.根据权利要求1所述的一种永磁直流电机，其特征在于：所述封堵板(3)的另一侧固定安装有密封垫圈(10)且与壳体(2)相接触。5.根据权利要求1所述的一种永磁直流电机，其特征在于：所述圆套筒(11)的外壁固定安装有环形垫(13)，环形垫(13)上设置有六角螺栓(14)，六角螺栓(14)穿过环形垫(13)并与壳体(2)螺纹连接。6.根据权利要求5所述的一种永磁直流电机，其特征在于：所述圆套筒(11)的内壁开设有环形腔且其内固定安装有密封圈(12)。7.根据权利要求1所述的一种永磁直流电机，其特征在于：所述导热机构(7)包括有导热肋片(71)、导热板(72)和导热硅胶(73)，壳体(2)的外壁开设有两组且呈上下分布的弧形口，导热肋片(71)固定安装于弧形口内，导热板(72)固定安装于导热肋片(71)的外壁，导热硅胶(73)固定安装于导热板(72)的内壁，导热硅胶(73)与永磁直流电机(1)相接触。

技术总结
本实用新型公开了一种永磁直流电机，涉及永磁直流电机技术领域。该永磁直流电机，包括永磁直流电机、壳体和导热机构，永磁直流电机的顶部和底部均固定安装有相接块，壳体设置于永磁直流电机的外壁，壳体的一侧设置有封堵板，壳体的另一侧固定安装有连接板，连接板上开设有安装孔，壳体的一侧设置有圆套筒，导热机构设置于壳体上，导热机构使得永磁直流电机方便散热。该永磁直流电机，方便置于液体中进行使用，且永磁直流电机拆装方便，便于后期检修维护，通过导热肋片、导热板和导热硅胶的设置，方便在永磁直流电机使用时利用液体的温度对其进行导热降温处理，防止永磁直流电机长时间会出现高温的现象，确保了散热效果。确保了散热效果。确保了散热效果。


技术研发人员：雷竞凯
受保护的技术使用者：深圳市华凯电机制造有限公司
技术研发日：2023.04.24
技术公布日：2023/10/27
