一种烟苗培土装置

1.本实用新型涉及烟苗培土技术领域,具体涉及一种烟苗培土装置。


背景技术:

2.烤烟烟苗移栽至大田中以后,一开始烟苗上覆盖薄膜用来保温保湿,但随着烟苗的生长,加上气温的升高,需要对烟苗进行破膜和培土,常规的做法是人工培土,手动将烟苗周围的底膜撕开,然后扶起烟苗,一手用铲子或触头向烟苗根部填土并压紧,这种方式操作比较繁琐,劳动强度大,效率低。
3.针对上述问题,授权公告号为cn212487250u的实用新型专利文件公开了一种烟苗培土装置,其在培土时利用罩体罩住烟苗,这样培土的时候就不会出现土壤压覆烟株叶片的情况,以防止损伤叶片。同时,还布置抽气管道,利用抽气泵或引风机抽气在罩体内形成一定的负压,使罩体在压向烟苗的时候会将烟苗自动向上聚拢,如此一来罩体的大小就不必再受烟叶自然形状的限制,可以将罩体做的尽可能小,一方面有效聚拢烟苗,避免损伤烟苗叶片,而且便于操作,另一方面能够使填充的土壤尽可能靠近烟苗根部,以完成封根,促进不定根的发育。
4.但是上述培土装置在使用时仍存在一定的问题,由于抽气管道是从旁侧抽风,虽然实现了聚拢烟苗,但是烟苗整体呈侧倾状态,培土之后烟苗不易恢复至竖直状态,影响了烟苗的正常生长。


技术实现要素:

5.本实用新型提供一种烟苗培土装置,以解决现有技术中培土后烟苗倾斜生长的技术问题。
6.为解决上述问题,本实用新型提供的烟苗培土装置采用如下技术方案:
7.一种烟苗培土装置,包括:
8.筒体,其内部具有上下贯通的用于连接负压抽气设备的中空通道;
9.罩体,其连接在所述筒体下端且连接位置处于罩体的中部,罩体用于罩设在待培土的烟苗上以隔绝周围土壤;
10.聚拢罩,其位于所述罩体内且连通所述中空通道,所述聚拢罩用于将待培土的烟苗向心聚拢,以避免烟苗侧倾。
11.进一步地,所述筒体内可拆安装有上下延伸的管体,管体内具有所述中空通道,且管体上下方向的长度与所述筒体适配。
12.进一步地,所述筒体内具有内螺纹,所述管体外侧具有外螺纹,以使所述管体通过螺纹装配的方式旋装在所述筒体内。
13.进一步地,所述管体的上端端部还具有径向延伸的握持部,以供操作人员握持。
14.进一步地,所述握持部为径向延伸的拉环,拉环的数量为两个,两个拉环共线且相对于所述管体的中心呈中心对称。
15.进一步地,所述管体的上端突出有气管接头,以用于连接所述负压抽气设备。
16.进一步地,所述聚拢罩可拆安装在所述罩体内,以根据不同烟苗的尺寸更换不同类型的聚拢罩。
17.进一步地,所述罩体中部具有上下贯通的穿孔,穿孔内具有内螺纹,所述聚拢罩上端具有外螺纹段,所述外螺纹段用于旋装在所述穿孔的内螺纹中,以实现聚拢罩的可拆安装。
18.本实用新型所提供的烟苗培土装置的有益效果是:
19.1)中空通道通过上下方向抽气,使烟苗实现向心聚拢,相比于现有技术中的侧倾聚拢,向心聚拢能够更好地保证烟苗后续的生长姿态;同时增设的聚拢罩,进一步提高了对烟苗的向心吸附能力,烟苗的向心聚拢效果更好,培土完成后,烟苗能够均匀地向四周散开,不会影响后续生长效果;
20.2)筒体内设置可拆管体,管体上端具有气管接头,这样,管体可以单独与负压抽气设备连接后再安装在筒体内,方便了筒体与负压抽气设备的连接;同时,也能够避免筒体在日常作业时磕碰带来的损坏影响中空通道的密封性。
21.综上,通过上述设置,本实用新型充分考虑了培土后烟苗的生长问题,完成了对现有烟苗培土装置的改良升级,有效解决了现有技术中培土后烟苗倾斜生长的技术问题。
附图说明
22.通过参考附图阅读下文的详细描述,本实用新型示例性实施方式的上述以及其他目的、特征和优点将变得易于理解。在附图中,以示例性而非限制性的方式示出了本实用新型的若干实施方式,并且相同或对应的标号表示相同或对应的部分,其中:
23.图1为本实用新型所提供的烟苗培土装置的外部示意图;

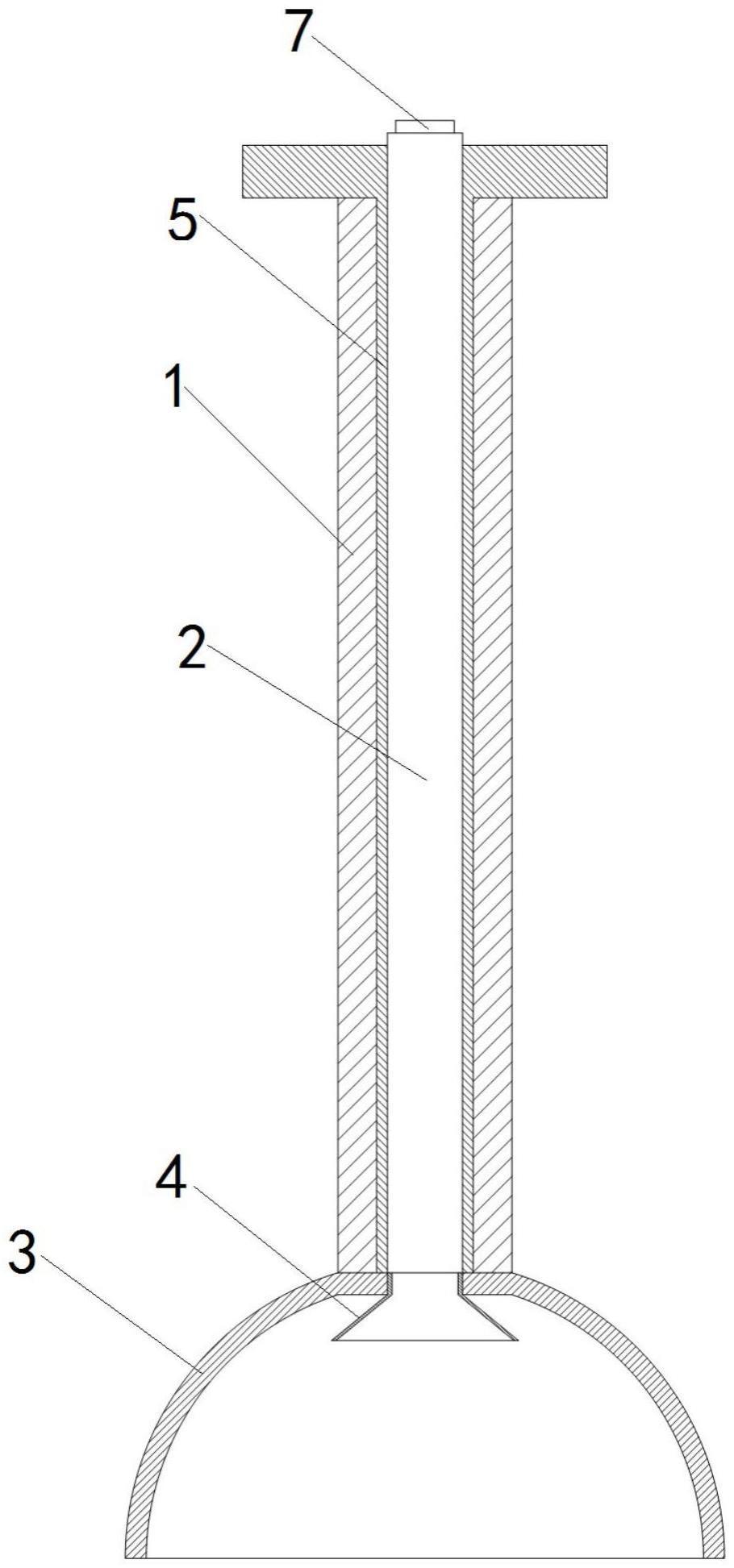

24.图2为本实用新型所提供的烟苗培土装置的内部剖视图;
25.图3为图1的俯视图;
26.图4为本实用新型中聚拢罩的示意图。
27.附图标记说明:
28.1、筒体;2、中空通道;3、罩体;4、聚拢罩;5、管体;6、拉环;7、气管接头;8、外螺纹段。
具体实施方式
29.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,本领域技术人员应知,下面所描述的实施例是本公开一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
30.需要说明的是,本实用新型的主要构思在于位于罩体3中部上侧的中空通道2以及位于罩体3中部下侧的聚拢罩4,一方面使得负压抽气设备提供的抽吸动力自中部吸附烟苗,使烟苗实现向心聚拢,另一方面,聚拢罩4进一步提高了向心聚拢烟苗的效果,使得培土完成后,烟苗能够均匀地向四周散开,不会影响后续生长效果。
31.在介绍了本实用新型的基本原理之后,下面具体介绍本实用新型的各种非限制性
实施方式。附图中的任何元素数量均用于示例而非限制,以及任何命名都仅用于区分,而不具有任何限制含义。
32.下面参考本实用新型的若干代表性实施方式,详细阐释本实用新型的原理和精神。
33.本实用新型所提供的烟苗培土装置的实施例1:
34.如图1至图4所示,烟苗培土装置包括筒体1,筒体1下端固定有罩体3,罩体3用来罩设在待培土的烟苗上,作为改进,筒体1内部具有上下贯通的连接负压抽气设备的中空通道2。
35.罩体3内还安装有聚拢罩4,需要说明一下罩体3和聚拢罩4的作用,其中罩体3的作用在于隔绝周围土壤,以方便培土,聚拢罩4的作用在于更好地向烟苗提供向心吸力,以实现烟苗的向心聚拢。
36.下面首先介绍中空通道2的布置。筒体1内可拆安装有上下延伸的管体5,管体5内具有中空通道2,也即,中空通道2是依附于管体5安装在筒体1内的,且管体5上下方向的长度与筒体1适配。
37.设置管体5的好处在于,管体5可以单独与负压抽气设备连接后再安装在筒体1内,方便了筒体1与负压抽气设备的连接;同时,筒体1在日常作业时的磕碰会带来贯穿损伤,设置管体5也避免了直接在筒体1内开设中空通道2被贯穿损伤影响以致密封失效,管体5实现了对中空通道2的保护,能够避免上述情况的发生。
38.具体地,筒体1内具有内螺纹,管体5外侧具有外螺纹,管体5通过螺纹装配的方式旋装在筒体1内。螺纹结构的优点在于,结构简单,连接稳定。
39.此外,为了方便握持,管体5的上端端部还具有径向延伸的握持部,握持部为径向延伸的拉环6,拉环6的数量为两个,两个拉环6共线且相对于管体5的中心呈中心对称,这样,使用时,操作人员可以双手握持两个拉环6,扶持罩体3罩设在烟苗上侧。
40.此外,管体5的上端还突出有气管接头7,以用于连接负压抽气设备,使用时,可以将抽气管绑定在气管接头7上,实现连接。
41.最后介绍聚拢罩4的安装方式。聚拢罩4采用可拆连接的方式安装在罩体3内,以根据不同烟苗的尺寸更换不同类型的聚拢罩4。具体地,罩体3中部具有上下贯通的穿孔,穿孔内具有内螺纹,聚拢罩4上端具有外螺纹段8,外螺纹段8用于旋装在穿孔的内螺纹中,以实现聚拢罩4的可拆安装。需要说明的是,不同聚拢罩4的上端外螺纹段8尺寸相同,下端开口尺寸有所变化。
42.本实用新型所提供的烟苗培土装置的工作原理是:操作人员根据烟苗类型选择合适的聚拢罩4安装在罩体3上,而后将管体5通过气管接头7连接负压抽气设备后,旋装在筒体1内,完成组装工作。随即开始培土,操作筒体1将罩体3罩设在待培土的烟苗上,启动负压抽气设备,提供抽吸动力,使烟苗聚拢,培土完成后,关停负压抽气设备,向上提走筒体1和罩体3,烟苗能够均匀地向四周散开,不会影响后续生长效果。
43.本实用新型所提供的烟苗培土装置的实施例2:
44.其与实施例1的区别主要在于:
45.实施例1中,罩体中部具有上下贯通的穿孔,穿孔内具有内螺纹,聚拢罩上端具有外螺纹段,外螺纹段用于旋装在穿孔的内螺纹中,以实现聚拢罩的可拆安装。
46.在本实施例中,罩体中部设置连接板,聚拢罩上端通过螺栓螺母固连在所述连接板上。
47.本实用新型所提供的烟苗培土装置的实施例3:
48.其与实施例1的区别主要在于:
49.实施例1中,握持部为径向延伸的拉环,拉环的数量为两个。
50.在本实施例中,握持部为径向延伸的一字杆。
51.本实用新型所提供的烟苗培土装置的实施例4:
52.其与实施例1的区别主要在于:
53.实施例1中,筒体内可拆安装有上下延伸的管体,管体内具有中空通道,且管体上下方向的长度与筒体适配
54.在本实施例中,筒体内直接开设有中空通道,不再设置管体。
55.根据本说明书的上述描述,本领域技术人员还可以理解如下使用的术语,例如“上”、“下”、“前”、“后”、“左”、“右”、“宽度”、“水平”、“顶”、“底”、“内”、“外”等指示方位或位置关系的术语是基于本说明书的附图所示的方位或位置关系的,其仅是为了便于阐述本实用新型的方案和简化描述的目的,而不是明示或暗示所涉及的装置或元件必须要具有所述特定的方位、以特定的方位来构造和进行操作,因此上述的方位或位置关系术语不能被理解或解释为对本实用新型方案的限制。
56.另外,在本说明书的描述中,“多个”的含义是至少两个,例如两个,三个或更多个等,除非另有明确具体地限定。
