1.本实用新型涉及投影显示技术领域，特别涉及一种投影设备。


背景技术：

2.投影机内有外壳和光机，光机装有镜头，镜头用于投射光机形成的投影图像。在早期的投影机结构中，镜头往往直接裸露于空气中，随着使用时间的增加，镜头上容易积攒灰尘，影响投影效果。
3.为了实现防尘效果，现有的投影机的光机一般容置于外壳内，并在外壳与镜头之间做防尘结构，但现有的防尘结构或多存在着影响镜头调焦、结构及组装精度要求高的问题，且防尘效果的可靠性难以保证。


技术实现要素：

4.本实用新型的主要目的是提供一种投影设备，旨在解决现有投影设备镜头难以防尘防污的技术问题。
5.为实现上述目的，本实用新型提出的投影设备包括：
6.壳体，所述壳体开设有投影孔；
7.镜片，连接于所述壳体，以封闭所述投影孔；
8.镜头，设于所述壳体内，所述镜头包括有固定部及与所述固定部连接的伸缩部；
9.第一密封件，用于套设于所述固定部的外侧，且与所述固定部密封配合；
10.套筒组件，一端套设于所述第一密封件的外侧，另一端用于抵接所述壳体，且与所述壳体密封配合。
11.可选地，所述套筒组件包括可拆卸连接的第一扣合件和第二扣合件，所述第一扣合件与所述第二扣合件扣合形成一个夹持腔，所述第一密封件的外周面与所述夹持腔的腔壁贴合。
12.可选地，所述第一扣合件与所述第二扣合件卡接或螺接。
13.可选地，所述投影设备还包括第二密封件，所述第二密封件设于所述套筒组件与所述壳体之间，所述套筒组件与所述壳体配合夹紧所述第一密封件。
14.可选地，所述投影设备还包括装饰件，所述装饰件设于所述投影孔的周侧且与所述壳体密封配合，所述装饰件开设有与所述投影孔对应的透光孔，所述套筒组件与所述装饰件配合夹紧所述第一密封件。
15.可选地，所述装饰件朝向所述镜头一侧设有环形体，所述环形体环绕所述投影孔设置，所述第二密封件贴合连接于所述环形体的外周壁，所述环形体上设有与所述透光孔连通的通孔。
16.可选地，所述壳体朝向所述镜头一侧设有多个定位柱，多个所述定位柱环绕所述投影孔设置，所述装饰件朝向所述壳体一侧设有多个定位槽，所述定位柱嵌设于所述定位槽以对所述壳体定位。
17.可选地，所述透光孔的内径自所述镜头至所述壳体方向递增。
18.可选地，所述第二密封件用于粘接于所述套筒组件和所述壳体中的至少一个。
19.可选地，所述套筒组件为硬质材料，所述第一密封件和所述第二密封件为柔性材料。
20.在本实用新型技术方案中，该投影设备包括有壳体及设于该壳体内的镜头，该壳体开设有投影孔以供投影光线穿过，该投影孔处设置有镜片，用于封闭投影孔，该镜头具有伸缩部及套设于伸缩部外侧的固定部，该伸缩部可相对固定部朝向投影孔方向伸缩运动以实现镜头的调焦。该投影设备还包括有第一密封件，该第一密封件套设于固定部的外部，且与固定部密封配合，该第一密封件的外侧套设有套筒组件，该套筒组件与该第一密封件密封配合，且该套筒组件的另一端抵接于壳体上，与壳体密封配合，这样，通过该第一密封件及套筒组件与固定部及壳体的密封配合，可将该镜头的伸缩部与外部环境隔绝，从而达到了密封隔尘的效果，且由于第一密封件及套筒组件与壳体及固定部这一类静止的部件配合，因此也不会对该镜头的调焦等操作产生影响。
附图说明
21.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

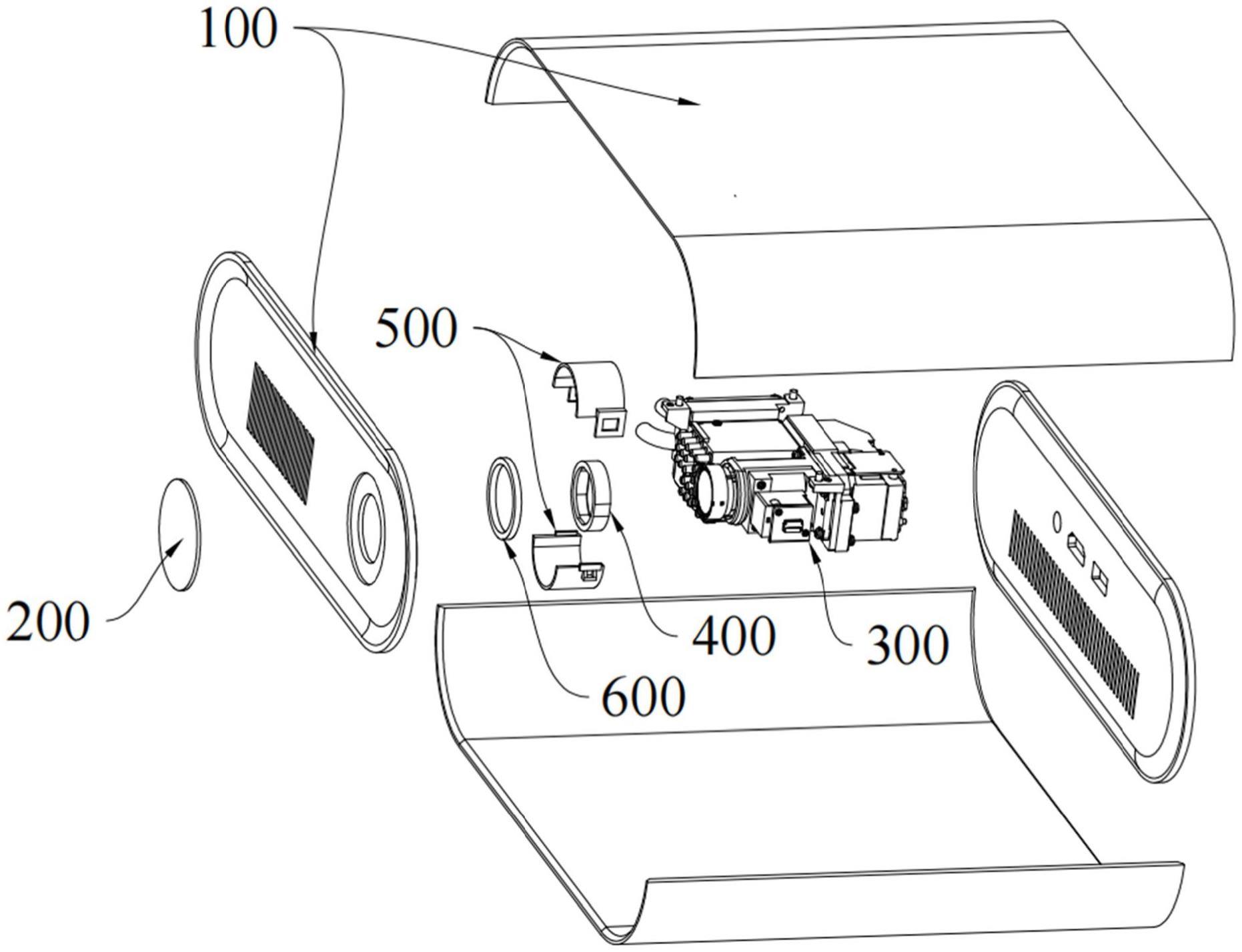

22.图1为本实用新型投影设备一实施例的结构示意图；
23.图2为本实用新型投影设备中套筒组件、第一密封体及第二密封件配合的结构示意图；
24.图3为本实用新型投影设备一实施例的剖面示意图；
25.图4为本实用新型投影设备中装饰件的结构示意图；
26.图5为本实用新型投影设备又一实施例的剖面示意图。
27.附图标号说明：
28.标号名称标号名称100壳体200镜片300镜头400第一密封件500套筒组件600第二密封件700装饰件510第一扣合件520第二扣合件
ꢀꢀ
29.本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
30.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
32.在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
33.另外，若本实用新型实施例中有涉及“第一”、“第二”等的描述，则该“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，全文中出现的“和/或”的含义，包括三个并列的方案，以“a和/或b”为例，包括a方案、或b方案、或a和b同时满足的方案。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。
34.随着科技的进步和大众生活水平的提升，投影设备越来越得到广大消费者的青睐，对投影设备而言，其镜头对投影质量有着很大的影响，为了保证投影质量，现有的投影设备往往是在镜头上设置防尘结构，如果防尘结构不可靠，灰尘将进入防尘结构内部，使得镜头上将积攒灰尘，导致投影产生斑点。现有的防尘结构一般是通过将镜头的端部与壳体挤压配合实现密封，然而这种方式会阻碍镜头的调焦，另外压迫镜头也容易影响投影效果。
35.为了解决上述技术问题，本技术方案提出一种投影设备，包括：
36.壳体100，壳体100开设有投影孔；
37.镜片200，连接于壳体100，以封闭投影孔；
38.镜头300，设于壳体100内，镜头300包括有固定部及与固定部连接的伸缩部；
39.第一密封件400，用于套设于固定部的外侧，且与固定部密封配合；
40.套筒组件500，一端套设于第一密封件400的外侧，另一端用于抵接壳体100，且与壳体100密封配合。
41.在本实用新型技术方案中，该投影设备用于投影设备的镜头300防尘密封，其中，该投影设备包括有壳体100及设于该壳体100内的镜头300，该壳体100具有投影孔以供投影光线穿过，该镜头300具有伸缩部及套设于伸缩部外侧的固定部，该伸缩部可相对固定部朝向投影孔方向伸缩运动以实现镜头300的调焦。该投影设备包括有第一密封件400，该第一密封件400套设于固定部的外部，且与固定部密封配合，该第一密封件400的外侧套设有套筒组件500，该套筒组件500与该第一密封件400密封配合，且该套筒组件500的另一端抵接于壳体100上，与壳体100密封配合，这样，通过该第一密封件400及套筒组件500与固定部及壳体100的密封配合，可将该镜头300的伸缩部与外部环境隔绝，从而达到了密封隔尘的效果，且由于该第一密封件400及套筒组件500与壳体100及固定部这一类静止的部件配合，因此也不会对该镜头300的调焦等操作产生影响。
42.具体地，如图1～图3，该投影设备可以是直投式投影设备，该投影设备包括有壳体
100及设于壳体100内的镜头300，该壳体100上设有供光线穿过的投影孔，该投影孔处覆盖有镜片，该镜片将该投影孔封闭，该镜头300包括有伸缩端及套设于伸缩端的固定端，该伸缩端可相对于固定端朝向投影孔方向伸缩运动，实现镜头300的调焦，伸缩端的端部设有透光组件，用于供投射的光线穿过。该投影设备包括有第一密封件400，该第一密封件400套设于固定端的外部，且与固定端密封配合，在本实施例中，该第一密封件400可以是硅胶或软胶等柔性材质的套筒状结构件，该第一密封件400与固定端过盈配合，第一密封件400可弹性形变并紧贴于固定端的外周壁；另外，该第一密封件400的外部设有套筒组件500，在本实施例中，该套筒组件500为一硬质的筒状结构件，该套筒组件500夹紧于第一密封件400的外周，使得套筒组件500与第一密封件400及固定端之间密封，该套筒组件500可将该镜头300的伸缩端容置内部，该套筒组件500的另一端朝向投影孔一侧延伸，且与壳体100的端面抵接，该套筒组件500的端面与壳体100的端面可相适配，使得套筒组件500与壳体100之间构成密封配合，另外，该套筒组件500可通过第一密封件400的形变紧密抵接于该壳体100上，以保证该配合的稳定；这样，套筒组件500、第一密封件400、壳体100及固定端共同合围形成一个将伸缩端容置其内的密闭空间，实现了镜头300伸缩端与外部环境的隔绝，达到了密封隔尘的效果；另外，由于该密封组件仅与壳体100及镜头300的固定端等静态部件配合，因此其不会影响到镜头300的调焦，也同时保障了该投影设备的投影效果。
43.进一步地，套筒组件500包括可拆卸连接的第一扣合件510和第二扣合件520，第一扣合件510与第二扣合件520扣合形成一个夹持腔，第一密封件400的外周面与夹持腔的腔壁贴合，其中，第一扣合件510与第二扣合件520卡接或螺接。具体地，如图2，为了方便该密封组件的装配，在本实施例中，该套筒组件500包括有可拆卸连接的第一扣合件510及第二扣合件520，该第一扣合件510及第二扣合件520为一半圆筒结构，两个部件可通过卡扣或螺栓等方向连接，两部件相互扣合连接后可形成一个夹持腔，该第一密封件400的外周面与该夹持腔的内壁相贴合，也就是说，该第一扣合件510与第二扣合件520及镜头300的固定端相配合将该第一密封件400夹紧，实现密封配合的效果。在本技术方案中，将该套筒组件500拆分为两个可拆卸连接的部件，方便了该套筒组件500在镜头300的固定端的装配，在保证了密封效果的同时，有利于提高投影设备在生产组装时的效率，从而达到降低生产成本的效果。
44.可选地，其特征在于，投影设备还包括第二密封件600，第二密封件600设于套筒组件500与壳体100之间，套筒组件500与壳体100配合夹紧第一密封件400。具体地，如图2及图3，为了进一步提高密封效果，该投影设备还包括有第二密封件600，该第二密封件600为一圆环形结构件，第二密封件600可以是由泡棉等可发生较大形变的材质制成，该第二密封件600可设于壳体100与套筒组件500之间，套筒组件500与壳体100可配合夹紧于第二密封件600的两侧，并使得该第二密封件600可被压缩形变，这样，通过第二密封件600的变形，可增加该第二密封件600分别与套筒组件500及壳体100之间的接触面积，有利于提高密封效果，另外，通过这种过盈配合方式，可弥合投影设备在组装过程中因部件自身公差或部件之间装配公差产生的间隙，从而保证了该投影设备密封的可靠性。
45.进一步地，投影设备还包括装饰件700，装饰件700设于投影孔的周侧且与壳体100密封配合，装饰件700开设有与投影孔对应的透光孔，套筒组件500与装饰件700配合夹紧第一密封件400。
46.具体地，如图4～图5，为了在保证密封效果的前提下，提高该投影设备的美观程度，该投影设备还包括有装饰件700，在本实施例中，该装饰件700为一板状结构件，该装饰件700可设于壳体100上且与壳体100密封配合，该装饰件700的上开设有透光孔，该透光孔与投影孔相对设置，通过装饰件700与套筒组件500的配合可将密封体夹紧，以实现密封。在实际应用中，该装饰件700可以是通过注塑工艺制成的结构件，为了便于装配，该装饰件700可以由硬质塑料等硬质材料制成，装饰件700可根据需要设计不同的本体颜色，这样，当用户从壳体100外部观察该投影设备时，用户透过投影孔仅可看到该装饰件700，而套筒组件500及内部的其他部件可被该装饰件700遮挡，从而提高了该投影设备的整体美观程度。
47.进一步地，装饰件700朝向镜头300一侧设有环形体，环形体环绕投影孔设置，第二密封件贴合连接于环形体的外周壁，环形体上设有与透光孔连通的通孔。为了保证密封效果，该装饰件700朝向镜头300一侧可设置环形体，该环形体的外径尺寸可与该第二密封件的内径尺寸相配合，使得该第二密封件可套设于该环形体的外部，并与环形体的外周壁形成密封配合，这样，通过第二密封件与该环形体的此种配合方式，可保证两者之间的密封效果，进而保证了该投影设备的整体密封效果。
48.进一步地，壳体100朝向镜头300一侧设有多个定位柱，多个定位柱环绕投影孔设置，装饰件700朝向壳体100一侧设有多个定位槽，定位柱嵌设于定位槽以对壳体100定位。
49.具体地，为了方便该装饰件700在壳体100上的安装，该壳体100上朝向镜头300一侧可设置多个定位柱，多个定位柱环绕投影孔设置，相应的，装饰件700朝向壳体100一侧设有与该定位柱相适配的定位槽，装饰件700可通过该定位槽与定位柱的相互配合，在壳体100上定位，保证了装配精度。另外，为了保证安装可靠性，该装饰件700也可通过螺接、卡接或粘接的一种或多种方式与该壳体100连接。
50.进一步地，透光孔的内径自镜头300至壳体100方向递增。为了保证投影效果，该透光孔的内径可自镜头300至壳体100方向递增，以对该镜头300投射出的光线避让，保证投影效果。
51.进一步地，为了方便装配，该第二密封件600用于粘接于套筒组件500和壳体100中的至少一个，并在装配过程中与其中另一个相配合，有利于提高投影设备的装配效率。
52.进一步地，套筒组件500为硬质材料，且第一密封件400和第二密封件600为柔性材料，以保证套筒组件500与装饰件700之间，以及装饰件700与固定部之间始终可形成过盈配合，以保证密封防尘的可靠。
53.以上所述仅为本实用新型的可选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的发明构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本实用新型的专利保护范围内。
