1.本实用新型属于核壳钙钛矿技术领域,尤其涉及一种核壳钙钛矿量子点扩散板及背光模组。
背景技术:2.核壳钙钛矿在凝聚态物理方面应用及研究甚广,所以物理学家与化学家常以其分子公式中各化合物的比例(1:1:3)来简称之,因此又名“113结构”。钙钛矿一般为立方体或八面体形状,具有光泽,浅色到棕色。它们可用于提炼钛、铌和稀土元素,但必须是大量聚集时才有开采价值。
3.在实现本实用新型过程中,发明人发现该技术中至少存在如下问题:在检测核壳钙钛矿内部的组分时,需要使用量子点扩散板及背光模组对其进行组分进行照亮,然后才可以清晰的查看。目前的量子点扩散板及背光模组,其大多只是单纯的将光线照射在核壳钙钛矿表面,而不能对光线作出相应的发散处理,导致核壳钙钛矿内部的组分不容易被发现。
4.为此,我们提出来一种核壳钙钛矿量子点扩散板及背光模组解决上述问题。
技术实现要素:5.本实用新型的主要目的在于提供一种核壳钙钛矿量子点扩散板及背光模组,使最终扩散出来的光线发散范围更大,使人员可以通过该量子点扩散板及背光模组将核壳钙钛矿内的组分看的更全面,从而更容易发现其内的组分,可以有效解决背景技术中的问题。
6.为了实现上述目的,本实用新型采用了如下技术方案:
7.一种核壳钙钛矿量子点扩散板及背光模组,包括安装片、安装于安装片上的led灯珠群和设置于led灯珠群上方的板材主体,所述安装片顶壁的外圆固定粘接有定位框架,其中所述定位框架呈口字形,所述定位框架内固定有多个增亮膜,多个所述增亮膜沿竖直方向等距排列,且多个所述增亮膜均水平摆放;
8.所述定位框架上方对称安装有侧栏板,且所述板材主体的两端分别插入两个侧栏板内,所述板材主体上开设有多组用于透光的透光孔。
9.作为优选的实施方案,所述led灯珠群共设有若干个led灯珠,且每两个相邻的的led灯珠的间距相同;led灯珠群上所有的led灯珠均采用同一型号、同一电压,且工作时同时点亮、同时熄灭。
10.作为优选的实施方案,所述定位框架两侧的内壁均开设有插槽,多个所述增亮膜的边缘处分别插设于多个插槽内;从而将多个增亮膜位置固定。
11.作为优选的实施方案,每组所述透光孔均具有多个口径不同的开孔,且每个开孔的大小不同。
12.作为优选的实施方案,每个开孔均具有一个透光外壁和一个透光内壁,所述透光外壁的斜率和透光内壁的斜率也不同,所述透光外壁和透光内壁所处的平面夹角为6
°
;从
而通过这6
°
的空间释放光线。
13.作为优选的实施方案,每组所述透光孔中两个相邻的开孔之间的夹角为10
°
。
14.综上所述,本实用新型的技术效果和优点:
15.该核壳钙钛矿量子点扩散板及背光模组,通过使led灯珠群工作发出灯光,灯光经过板材主体上的多个透光孔可以投射出不同的光线,由于不同位置的透光孔的角度不同,且同一个透光孔的透光外壁和透光内壁之间存在夹角,使得最终扩散出来的光线发散范围更大,使人员可以通过该量子点扩散板及背光模组将核壳钙钛矿内的组分看的更全面,从而更容易发现其内的组分;
16.该核壳钙钛矿量子点扩散板及背光模组,通过安装在led灯珠群上方的多个增亮膜,通过增亮膜可以增加led灯珠群所发出的灯光的亮度,当遇到一些较暗的核壳钙钛矿时可以看的更清晰。
附图说明

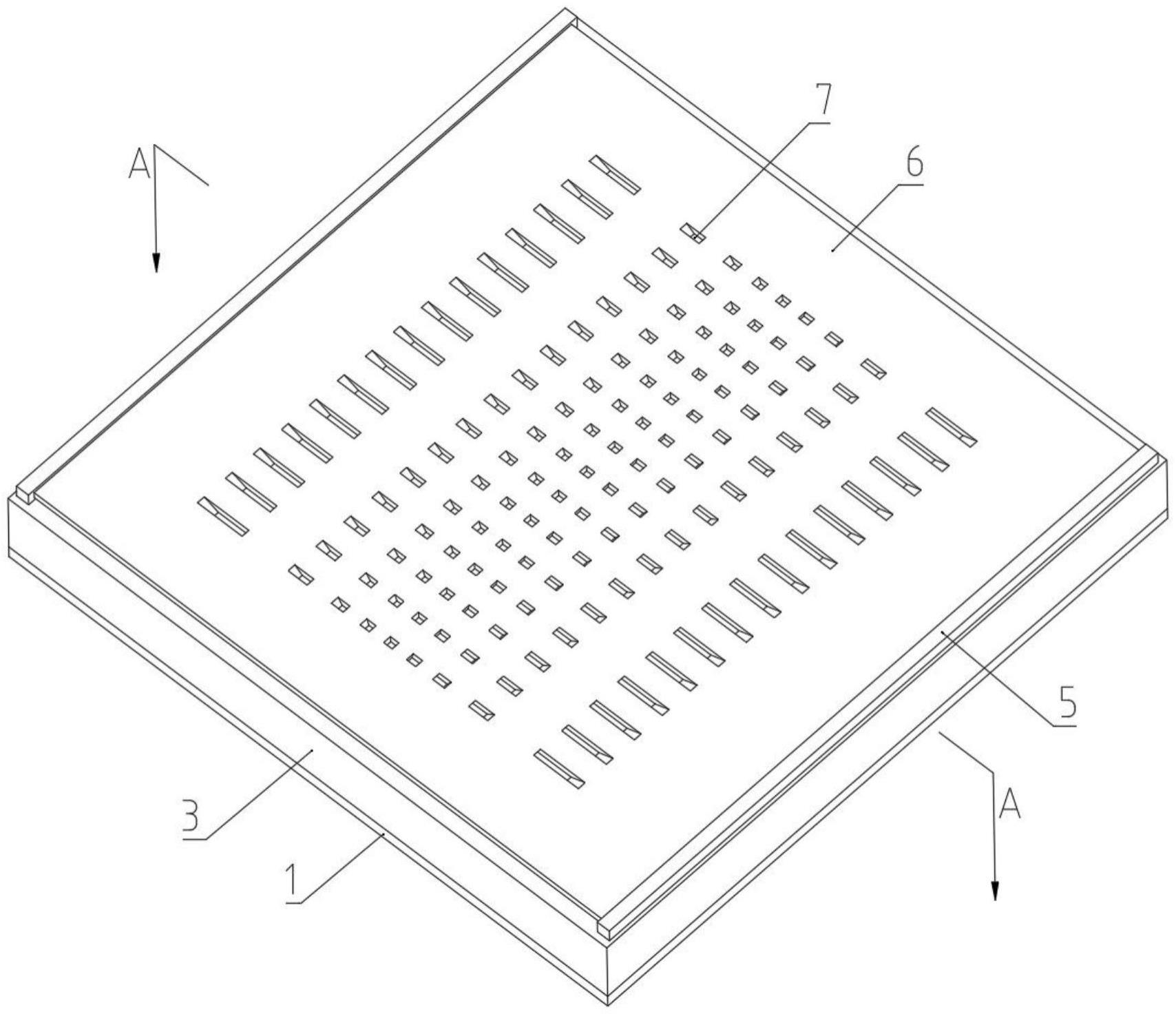

17.图1为本实用新型整体结构示意图;
18.图2为本实用新型图1中a-a处的剖视图;
19.图3为本实用新型的爆炸图。
20.图中:1、安装片;2、led灯珠群;3、定位框架;301、插槽;4、增亮膜;5、侧栏板;6、板材主体;7、透光孔;8、透光外壁;9、透光内壁。
具体实施方式
21.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
22.参照图1-图3,一种核壳钙钛矿量子点扩散板及背光模组,包括安装片1、安装于安装片1上的led灯珠群2和设置于led灯珠群2上方的板材主体6;
23.led灯珠群2共设有若干个led灯珠,且每两个相邻的的led灯珠的间距相同,led灯珠群2上所有的led灯珠均采用同一型号、同一电压,且工作时同时点亮、同时熄灭,安装片1顶壁的外圆固定粘接有定位框架3,其中定位框架3呈口字形,在定位框架3内固定有多个增亮膜4,在定位框架3两侧的内壁均开设有插槽301,多个增亮膜4的边缘处分别插设于多个插槽301内,从而将多个增亮膜4位置固定,多个增亮膜4沿竖直方向等距排列,且多个增亮膜4均水平摆放;
24.在定位框架3上方对称安装有侧栏板5,且板材主体6的两端分别插入两个侧栏板5内,在板材主体6上开设有多组用于透光的透光孔7,每组透光孔7均具有多个口径不同的开孔,且每个开孔的大小不同,每个开孔均具有一个透光外壁8和一个透光内壁9,透光外壁8的斜率和透光内壁9的斜率也不同,透光外壁8和透光内壁9所处的平面夹角为6
°
,从而通过这6
°
的空间释放光线,每组透光孔7中两个相邻的开孔之间的夹角为10
°
。
25.工作原理:使用时,使核壳钙钛矿设置于板材主体6的正上方,使led灯珠群2通电运行并向其上方的板材主体6发出灯光,灯光经过多个增亮膜4的作用可以增加亮度,使得最终有许多束光线从多组透光孔7内穿过,由于每组透光孔7具有多个口径不同的开孔,且
通过开孔的透光外壁8和一个透光内壁9可以扩大光线释放的空间,使得光线呈发散式的射出(类似丁达尔效应),使人员可以将核壳钙钛矿内的组分看的更全面,从而更容易发现其内的组分。
26.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
技术特征:1.一种核壳钙钛矿量子点扩散板及背光模组,包括安装片(1)、安装于安装片(1)上的led灯珠群(2)和设置于led灯珠群(2)上方的板材主体(6),其特征在于,所述安装片(1)顶壁的外圆固定粘接有定位框架(3),其中所述定位框架(3)呈口字形,所述定位框架(3)内固定有多个增亮膜(4),多个所述增亮膜(4)沿竖直方向等距排列,且多个所述增亮膜(4)均水平摆放;所述定位框架(3)上方对称安装有侧栏板(5),且所述板材主体(6)的两端分别插入两个侧栏板(5)内,所述板材主体(6)上开设有多组用于透光的透光孔(7)。2.根据权利要求1所述的一种核壳钙钛矿量子点扩散板及背光模组,其特征在于,所述led灯珠群(2)共设有若干个led灯珠,且每两个相邻的led灯珠的间距相同。3.根据权利要求1所述的一种核壳钙钛矿量子点扩散板及背光模组,其特征在于,所述定位框架(3)两侧的内壁均开设有插槽(301),多个所述增亮膜(4)的边缘处分别插设于多个插槽(301)内。4.根据权利要求1所述的一种核壳钙钛矿量子点扩散板及背光模组,其特征在于,每组所述透光孔(7)均具有多个口径不同的开孔,且每个开孔的大小不同。5.根据权利要求4所述的一种核壳钙钛矿量子点扩散板及背光模组,其特征在于,每个开孔均具有一个透光外壁(8)和一个透光内壁(9),所述透光外壁(8)的斜率和透光内壁(9)的斜率也不同,所述透光外壁(8)和透光内壁(9)所处的平面夹角为6
°
。6.根据权利要求5所述的一种核壳钙钛矿量子点扩散板及背光模组,其特征在于,每组所述透光孔(7)中两个相邻的开孔之间的夹角为10
°
。
技术总结本实用新型公开了一种核壳钙钛矿量子点扩散板及背光模组,包括安装片、安装于安装片上的led灯珠群和设置于led灯珠群上方的板材主体,所述安装片顶壁的外圆固定粘接有定位框架,其中所述定位框架呈口字形,所述定位框架内固定有多个增亮膜,多个所述增亮膜沿竖直方向等距排列,且多个所述增亮膜均水平摆放,所述定位框架上方对称安装有侧栏板,且所述板材主体的两端分别插入两个侧栏板内,所述板材主体上开设有多组用于透光的透光孔。该核壳钙钛矿量子点扩散板及背光模组,使得最终扩散出来的光线发散范围更大,使人员可以通过该量子点扩散板及背光模组将核壳钙钛矿内的组分看的更全面,从而更容易发现其内的组分。从而更容易发现其内的组分。从而更容易发现其内的组分。
技术研发人员:段文远 陈琪
受保护的技术使用者:苏州段造纳米科技有限公司
技术研发日:2023.04.15
技术公布日:2023/10/27
