1.本实用新型涉及光纤收发器技术领域，具体为一种阻灰型工业级光纤收发器。


背景技术：

2.光纤宽带产业是当前信息产业中成长最快、发展空间最大的产业之一，近几年，我国光纤宽带网络已逐步开始部署，网络覆盖和接入速率不断提高，在部署过程中需要用到光纤收发器，市场上的光纤收发器主要为集中式的进行供电。
3.发明人发现现有技术中至少存在以下问题没有得到解决，现有技术光纤收起器往往插接口为敞口设置，容易进灰，造成接触不良，而且使用过程中触碰到光纤，光纤被拉扯容易导致光纤接头松动。
4.因此我们提出一种阻灰型工业级光纤收发器，能够解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种阻灰型工业级光纤收发器，解决了背景技术中所提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种阻灰型工业级光纤收发器，包括防护块，所述防护块一侧的上方固定安装有固定块，所述固定块通过螺栓与光纤收发器本体的上表面固定连接，所述固定块的一侧从前往后贯穿开设有通槽，所述通槽与光纤插槽一一对应，所述光纤插槽与光纤接头活动连接，所述通槽的顶端内壁竖直开设有收纳槽，所述收纳槽的内部滑动连接有滑块，所述滑块上表面的中部竖直贯穿安装有防护板，所述防护板的上方设置有弹簧，所述防护板底侧的中部开设有光纤槽。
7.作为本申请技术方案的一可选方案，所述通槽的底端内壁开设有密封槽，所述密封槽与防护板的底端活动连接，密封槽能够对防护板底侧的光纤槽进行密封。
8.作为本申请技术方案的一可选方案，所述滑块一侧的中部固定安装有推块，所述收纳槽一侧内壁的中部竖直贯穿开设有滑槽，所述推块与滑槽滑动连接，通过推块能够推动滑块连接的防护板往上移动。
9.作为本申请技术方案的一可选方案，所述防护板上表面的中部竖直开设有限位槽，所述限位槽的内部滑动连接有限位杆，所述限位杆的顶端与收纳槽的顶端内壁固定连接，所述弹簧套设在限位杆的外侧，限位杆能够对弹簧进行限位，提高弹簧使用过程中的稳定性。
10.作为本申请技术方案的一可选方案，所述收纳槽和通槽与防护板的尺寸相配合，所述光纤接头与通槽的尺寸相配合，方便光纤接头与光纤插槽的连接。
11.与现有技术相比，本实用新型的有益效果如下，通过通槽内部竖直的防护板能够对光纤收发器本体外侧的光纤插槽进行防护，避免灰尘进入，造成接触不良，通过推块能够推动滑块连接的防护板往上移动收入至收纳槽内，方便光纤接头与光纤插槽的连接，松开推块，经弹簧的弹力，能够推动防护板往下移动至光纤接头的一侧，进一步防护板能够对光
纤接头进行限位，避免使用过程中触碰到光纤，导致光纤接头松动。
附图说明
12.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

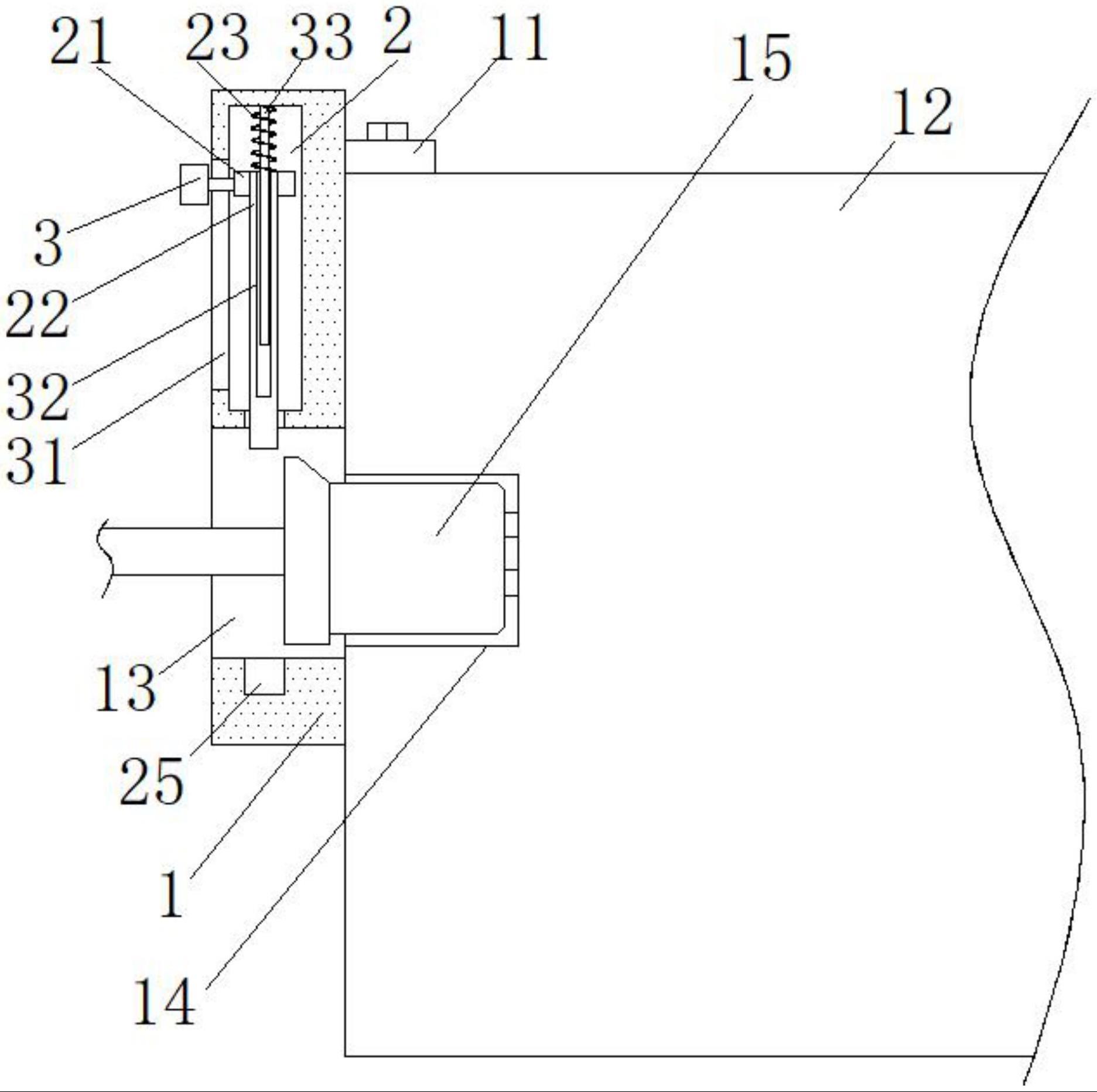

13.图1为本实用新型一种阻灰型工业级光纤收发器的主视图；
14.图2为本实用新型一种阻灰型工业级光纤收发器的防护块侧视图。
15.图中：防护块1，固定块11，光纤收发器本体12，通槽13，光纤插槽14，光纤接头15，收纳槽2，滑块21，防护板22，弹簧23，光纤槽24，密封槽25，推块3，滑槽31，限位槽32，限位杆33。
具体实施方式
16.请参阅图1-图2，本实用新型提供一种技术方案：一种阻灰型工业级光纤收发器，包括防护块1，防护块1一侧的上方固定安装有固定块11，固定块11通过螺栓与光纤收发器本体12的上表面固定连接，固定块11的一侧从前往后贯穿开设有通槽13，通槽13与光纤插槽14一一对应，光纤插槽14与光纤接头15活动连接，通过通槽13内部竖直的防护板22能够对光纤收发器本体12外侧的光纤插槽14进行防护，避免灰尘进入，造成接触不良。
17.本实施例中，通槽13的顶端内壁竖直开设有收纳槽2，收纳槽2的内部滑动连接有滑块21，滑块21上表面的中部竖直贯穿安装有防护板22，防护板22的上方设置有弹簧23，防护板22底侧的中部开设有光纤槽24，通槽13的底端内壁开设有密封槽25，密封槽25与防护板22的底端活动连接，通过弹簧23的弹力，能够推动防护板22往下移动至光纤接头15的一侧，进一步防护板22能够对光纤接头15进行限位，避免使用过程中触碰到光纤，导致光纤接头15松动。
18.本实施例中，滑块21一侧的中部固定安装有推块3，收纳槽2一侧内壁的中部竖直贯穿开设有滑槽31，推块3与滑槽31滑动连接，防护板22上表面的中部竖直开设有限位槽32，限位槽32的内部滑动连接有限位杆33，限位杆33的顶端与收纳槽2的顶端内壁固定连接，弹簧23套设在限位杆33的外侧，通过推块3方便工作人员推动防护板22收入至收纳槽2内，方便光纤接头15与光纤插槽14的插接。
19.在一种阻灰型工业级光纤收发器使用的时候，通过螺栓贯穿固定块11，把防护块1固定在光纤收发器本体12的一侧，使通槽13与光纤插槽14对齐，通过弹簧23的弹力，能够推动防护板22的底端插入至密封槽25内，进一步防护板22能够对光纤插槽14进行密封，避免灰尘进入，造成接触不良，通过推块3方便工作人员推动防护板22收入至收纳槽2内，从而方便光纤接头15与光纤插槽14的插接，松开推块3，通过弹簧23的弹力，能够推动防护板22往下移动至光纤接头15的一侧，进一步防护板22能够对光纤接头15进行限位，避免使用过程中触碰到光纤，导致光纤接头15松动。


技术特征：
1.一种阻灰型工业级光纤收发器，其特征在于，包括防护块(1)，所述防护块(1)一侧的上方固定安装有固定块(11)，所述固定块(11)通过螺栓与光纤收发器本体(12)的上表面固定连接，所述固定块(11)的一侧从前往后贯穿开设有通槽(13)，所述通槽(13)与光纤插槽(14)一一对应，所述光纤插槽(14)与光纤接头(15)活动连接，所述通槽(13)的顶端内壁竖直开设有收纳槽(2)，所述收纳槽(2)的内部滑动连接有滑块(21)，所述滑块(21)上表面的中部竖直贯穿安装有防护板(22)，所述防护板(22)的上方设置有弹簧(23)，所述防护板(22)底侧的中部开设有光纤槽(24)。2.根据权利要求1所述的一种阻灰型工业级光纤收发器，其特征在于：所述通槽(13)的底端内壁开设有密封槽(25)，所述密封槽(25)与防护板(22)的底端活动连接。3.根据权利要求1所述的一种阻灰型工业级光纤收发器，其特征在于：所述滑块(21)一侧的中部固定安装有推块(3)，所述收纳槽(2)一侧内壁的中部竖直贯穿开设有滑槽(31)，所述推块(3)与滑槽(31)滑动连接。4.根据权利要求1所述的一种阻灰型工业级光纤收发器，其特征在于：所述防护板(22)上表面的中部竖直开设有限位槽(32)，所述限位槽(32)的内部滑动连接有限位杆(33)，所述限位杆(33)的顶端与收纳槽(2)的顶端内壁固定连接，所述弹簧(23)套设在限位杆(33)的外侧。5.根据权利要求1所述的一种阻灰型工业级光纤收发器，其特征在于：所述收纳槽(2)和通槽(13)与防护板(22)的尺寸相配合，所述光纤接头(15)与通槽(13)的尺寸相配合。

技术总结
本实用新型涉及光纤收发器技术领域，公开了一种阻灰型工业级光纤收发器，包括防护块，所述防护块一侧的上方固定安装有固定块，所述固定块通过螺栓与光纤收发器本体的上表面固定连接，所述固定块的一侧从前往后贯穿开设有通槽，所述通槽与光纤插槽一一对应。本实用新型通过通槽内部竖直的防护板能够对光纤收发器本体外侧的光纤插槽进行防护，避免灰尘进入，造成接触不良，通过推块能够推动滑块连接的防护板往上移动收入至收纳槽内，方便光纤接头与光纤插槽的连接，松开推块，经弹簧的弹力，能够推动防护板往下移动至光纤接头的一侧，进一步防护板能够对光纤接头进行限位，避免使用过程中触碰到光纤，导致光纤接头松动。导致光纤接头松动。导致光纤接头松动。


技术研发人员：胡康 张灿 余以勇 姚道富 丁俊枝 胡亮 丁小君
受保护的技术使用者：合肥秋田信息科技有限公司
技术研发日：2023.03.31
技术公布日：2023/10/27
