1.本实用新型涉及广告技术领域，特别是涉及一种广告效果检测设备。


背景技术：

2.广告设计是一种职业，是基于计算机平面设计技术应用的基础上，随着广告行业发展所形成的一个新职业，该职业的主要特征是对图像、文字、色彩、版面、图形等表达广告的元素，结合广告媒体的使用特征，在计算机上通过相关设计软件来为实现表达广告目的和意图，所进行平面艺术创意的一种设计活动或过程；
3.现有的广告设计都是通过电脑或者大屏幕观看二维效果，但现有的大屏显示屏因较大的体型不方便人员对其进行搬运，所以不方便使其在不同环境下进行观看检测，使用检测局限性较高，为此，我们提出一种广告效果检测设备。


技术实现要素：

4.针对上述问题，本实用新型提供了一种广告效果检测设备，通过设置移动机构，可以使移动轮与地面接触，顶动底座脱离地面，从而方便人员推动设备进行移动，进而方便人员对设备进行搬运，使设备可在不用环境或不同位置下进行使用，提高设备的利用率，结构简单，实用性强。
5.本实用新型的技术方案是：一种广告效果检测设备，包括显示屏、放置板，所述显示屏放置在放置板顶端开设的放置槽中，所述放置板底端固定安装有支撑腿，所述支撑腿底端固定安装有底座，所述底座底端设置有移动机构；
6.所述移动机构包括双向电机、机槽、顶板，所述机槽开设在支撑腿内部，所述双向电机固定安装在机槽内壁，所述机槽下方设置有转槽，所述转槽开设在支撑腿内部，所述双向电机输出端固定安装有丝杆，所述丝杆贯穿机槽内壁底端伸入转槽中，且所述丝杆外壁通过轴承一与支撑腿转动连接，所述丝杆底端通过轴承二转动连接在转槽内壁底端，所述丝杆外壁螺纹套设有移动块，所述移动块外壁固定安装有连板，所述顶板活动套设在支撑腿外壁，所述转槽内壁开设有移动通槽，所述连板通过移动通槽贯穿支撑腿，且所述连板与移动通槽内壁滑动连接，所述连板一端固定安装在顶板内壁，所述底座底端开设有收缩槽，所述收缩槽中设置有底板，所述顶板底端固定安装有顶柱，所述顶柱底端活动贯穿底座顶端固定安装在底板顶端，所述底板底端固定安装有移动轮。
7.在进一步的技术方案中，所述放置板顶端固定安装有固定板，所述固定板上开设有螺纹孔，所述螺纹孔中螺纹连接有螺纹杆，所述螺纹杆一端轴承三转动连接有限位块，所述限位块一侧固定安装有限位杆，所述固定板上开设有限位杆孔，所述限位杆通过限位杆孔活动贯穿固定板。
8.在进一步的技术方案中，所述螺纹杆另一端固定安装有转板。
9.在进一步的技术方案中，所述限位块另一侧固定安装有抵垫，所述抵垫是由耐磨橡胶制成。
10.在进一步的技术方案中，所述限位杆与限位杆孔的数量均为两个，且所述限位杆与限位杆孔相适配。
11.在进一步的技术方案中，所述机槽内壁开设有散热孔，所述散热孔内壁固定安装有散热鳍片，所述散热鳍片的数量为若干个。
12.在进一步的技术方案中，所述底板两侧固定安装有限位滑板，所述收缩槽内壁开设有限位滑槽，所述限位滑板与限位滑槽滑动连接。
13.本实用新型的有益效果是：
14.1、通过设置移动机构，可以使移动轮与地面接触，顶动底座脱离地面，从而方便人员推动设备进行移动，进而方便人员对设备进行搬运，使设备可在不用环境或不同位置下进行使用，提高设备的利用率，结构简单，实用性强；
15.2、通过固定板、转板、限位块、限位杆、限位杆孔、抵垫的共同配合下，可以对显示屏进行限位夹紧，提高显示屏在放置板上的稳定性，避免显示屏从放置板上掉落，导致损坏，对显示屏起到一定的保护作用，实用性强。
附图说明

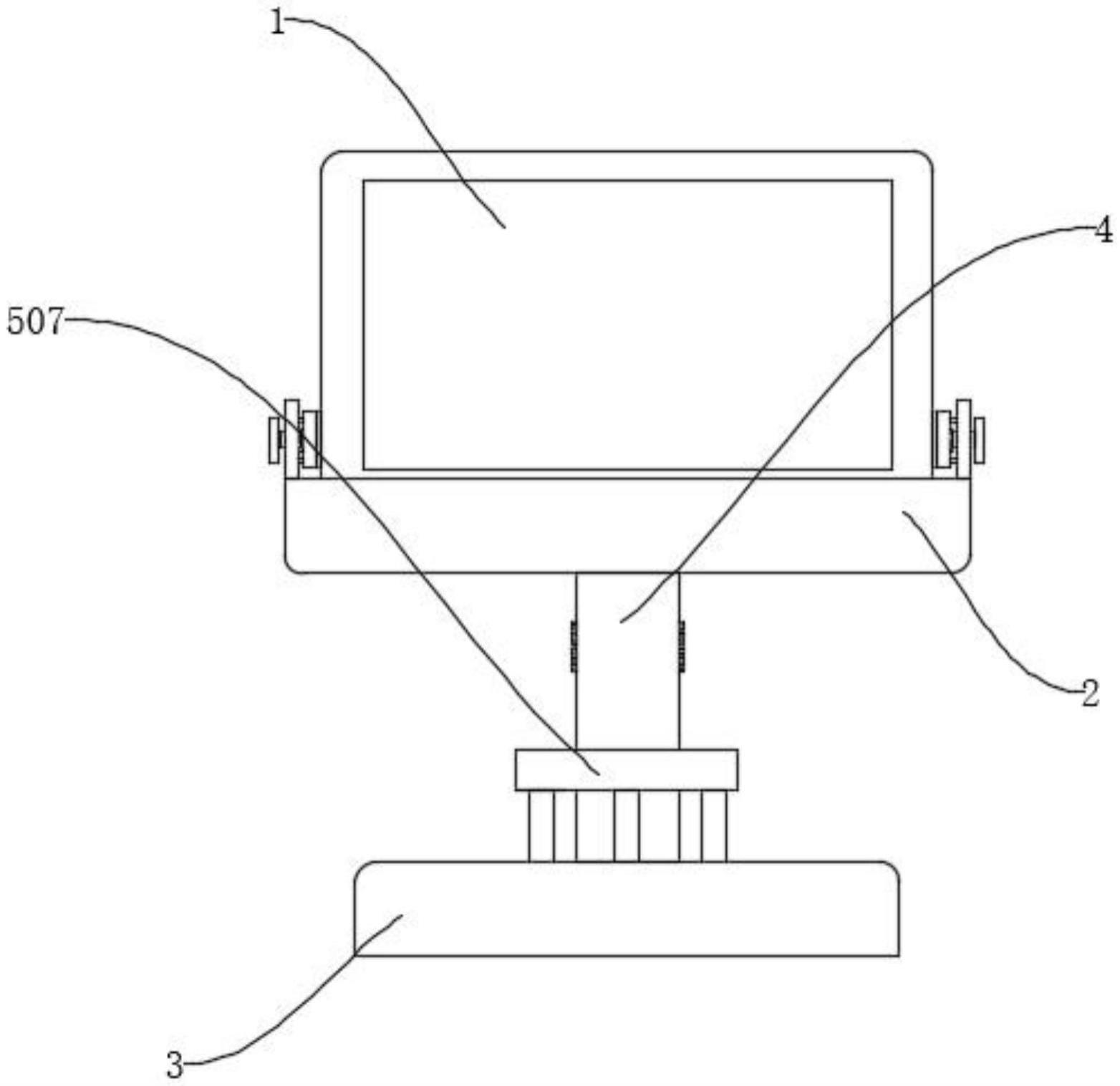

16.图1是本实用新型实施例的整体结构示意图；
17.图2是本实用新型实施例正面局部剖视结构图；
18.图3是本实用新型实施例图2中a部放大结构图；
19.图4是本实用新型实施例图2中b部放大结构图；
20.图5是本实用新型实施例图2中c部放大结构图。
21.附图标记说明：
22.1、显示屏；2、放置板；3、底座；4、支撑腿；5、移动机构；6、散热孔；7、散热鳍片；8、固定板；9、转板；10、限位块；11、限位杆；12、限位杆孔；13、抵垫；14、限位滑板；15、限位滑槽；16、螺纹杆；501、双向电机；502、机槽；503、转槽；504、丝杆；505、移动块；506、连板；507、顶板；508、移动通槽；509、顶柱；510、收缩槽；511、底板；512、移动轮。
具体实施方式
23.下面结合附图对本实用新型的实施例作进一步说明。
24.实施例：
25.如图1-图5所示，一种广告效果检测设备，包括显示屏1、放置板2，显示屏1放置在放置板2顶端开设的放置槽中，放置板2底端固定安装有支撑腿4，支撑腿4底端固定安装有底座3，底座3底端设置有移动机构5；
26.移动机构5包括双向电机501、机槽502、顶板507，机槽502开设在支撑腿4内部，双向电机501固定安装在机槽502内壁，机槽502下方设置有转槽503，转槽503开设在支撑腿4内部，双向电机501输出端固定安装有丝杆504，丝杆504贯穿机槽502内壁底端伸入转槽503中，且丝杆504外壁通过轴承一与支撑腿4转动连接，丝杆504底端通过轴承二转动连接在转槽503内壁底端，丝杆504外壁螺纹套设有移动块505，移动块505外壁固定安装有连板506，顶板507活动套设在支撑腿4外壁，转槽503内壁开设有移动通槽508，连板506通过移动通槽508贯穿支撑腿4，且连板506与移动通槽508内壁滑动连接，连板506一端固定安装在顶板
507内壁，底座3底端开设有收缩槽510，收缩槽510中设置有底板511，顶板507底端固定安装有顶柱509，顶柱509底端活动贯穿底座3顶端固定安装在底板511顶端，底板511底端固定安装有移动轮512。
27.上述技术方案的工作原理如下：启动双向电机501，双向电机501带动丝杆504转动，丝杆504带动移动块505向下移动，移动块505通过连板506带动顶板507向下移动，顶板507带动顶柱509向下移动，顶柱509带动底板511向下移动，底板511带动移动轮512向下移动，使移动轮512与地面接触，顶动底座3脱离地面，从而方便人员推动设备进行移动，进而方便人员对设备进行搬运，使设备可在不用环境或不同位置下进行使用，提高设备的利用率，结构简单，实用性强。
28.在另外一个实施例中，如图5所示，放置板2顶端固定安装有固定板8，固定板8上开设有螺纹孔，螺纹孔中螺纹连接有螺纹杆16，螺纹杆16一端轴承三转动连接有限位块10，限位块10一侧固定安装有限位杆11，固定板8上开设有限位杆孔12，限位杆11通过限位杆孔12活动贯穿固定板8。
29.通过转动螺纹杆16，螺纹杆16转动时产生移动，螺纹杆16带动限位块10向显示屏1靠近，最终使限位块10对显示屏1进行限位夹紧。
30.在另外一个实施例中，如图5所示，螺纹杆16另一端固定安装有转板9。
31.通过设置转板9，方便人员通过转板9转动螺纹杆16，从而方便人员操作。
32.在另外一个实施例中，如图5所示，限位块10另一侧固定安装有抵垫13，抵垫13是由耐磨橡胶制成。
33.通过设置抵垫13，可以避免限位块10与显示屏1之间产生硬性接触，降低磨损，对显示屏1起到一定的保护作用。
34.在另外一个实施例中，如图5所示，限位杆11与限位杆孔12的数量均为两个，且限位杆11与限位杆孔12相适配。
35.通过设置限位杆11与限位杆孔12，可以对限位块10起到限位作用，避免限位块10跟随螺纹杆16产生转动，影响限位块10的正常使用。
36.在另外一个实施例中，如图4所示，机槽502内壁开设有散热孔6，散热孔6内壁固定安装有散热鳍片7，散热鳍片7的数量为若干个。
37.通过设置散热孔6与散热鳍片7，可以对机槽502起到散热作用，避免热量在机槽502中堆积，影响双向电机501的正常使用寿命。
38.在另外一个实施例中，如图3所示，底板511两侧固定安装有限位滑板14，收缩槽510内壁开设有限位滑槽15，限位滑板14与限位滑槽15滑动连接。
39.通过设置限位滑板14与限位滑槽15，可以对底板511起到一定的限位作用，使底板511在使用时更加灵活稳定。
40.以上实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
