1.本实用新型涉及显示装置技术领域，尤其涉及一种便于安装的电子班牌。


背景技术：

2.电子班牌是以出勤管理和班级信息展示等为主体，为教育行业量身设计的集云平台、网络通信技术、信息发布管理等为一体的智慧平台。目前，已在越多越多的学校得到了应用。电子班牌的主体实质上为一个扁平结构的显示装置，需要将其安装在墙体上。目前，多采用壁挂结构。
3.如，公告号为cn214839984u的中国专利，公开了一种便于安装的电子班牌，包括安装板和用于安装连接板的安装槽，所述连接板的一侧外壁中部固定安装有铰链；通过铰链带动电子班牌进行安装，实现与矩形槽的卡接。公告号为cn218471572u的中国专利，公开了一种新型便于安装的电子班牌，固定连接有槽体，所述槽体内侧转动连接有双头螺杆，所述槽体外侧安装有伺服马达；通过伺服马达带动双头螺杆转动，对电子班牌主体进行装配。
4.上述方案虽然能够对电子班牌进行安装，但其结构复杂，实用性差，不具有广泛的推广价值。由此，我司结合市面产品，并考虑到实际的工程安装需求，对电子班牌的安装结构进行优化，特设计了本方案。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中，电子班牌的安装存在不便、复杂的问题，而提出的一种便于安装的电子班牌。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.一种便于安装的电子班牌，包括主机，所述主机的后侧可拆卸安装有顶端连接件；
8.所述顶端连接件包括可拆卸安装在主机后端上方位置的l型板，以及可拆卸安装在墙体上的倒u型板；
9.所述l型板、倒u型板上对应开设有贯穿插孔，所述贯穿插孔内插入有t型插块。
10.在一些实施例中，所述主机的后端设置有多个抵触在墙体上的垫块。
11.在一些实施例中，所述t型插块的垂直块设置圆角。
12.在一些实施例中，所述t型插块的水平块上设置有磁铁。
13.在一些实施例中，所述t型插块的上端设置有拉环或提手结构。
14.在一些实施例中，所述顶端连接件还包括：可拆卸安装在主机后端下方位置的扁平卡座，以及可拆卸安装在墙体上的j型板；
15.所述j型板的前勾部垂直插入扁平卡座内。
16.在一些实施例中，所述j型板的前端水平延伸设置有与主机下端面相抵触的底托板。
17.在一些实施例中，所述底托板的上端面设置有橡胶层。
18.在一些实施例中，所述倒u型板的前端面与l型板垂直块的后端面相抵触。
19.在一些实施例中，所述倒u型板的前端面上设置有橡胶层。
20.与现有技术相比，本实用新型提供了一种便于安装的电子班牌，具备以下有益效果。
21.1、本实用新型，整体不需要复杂的连接、安装步骤，极其方便、高效；可拆卸安装的顶端连接件，从上部位置进行固定；利用t型插块卡入，不需要其他的复杂连接关系，操作简便；抵触在墙体上的垫块保证主机的平衡、稳定。
22.2、本实用新型中，t型插块设置圆角，便于对准、插入；搭配磁铁，更好的保证稳定性；且在拆卸时不需要对准，极其方便；扁平卡座搭配j型板，对下端进行固定，并提供底部支撑，进一步保证整体的安装稳定；设置底托板对主机提供支撑，减少顶端连接件的负担；底托板上设置橡胶层，以避免安装时产生碰撞、损伤。
23.本实用新型的其他优点、目标和特征，在某种程度上将在随后的说明书中进行阐述；并且在某种程度上，基于对下文的考察研究，对本领域技术人员而言将是显而易见的；或者，可以从本实用新型的实践中得到教导。
附图说明

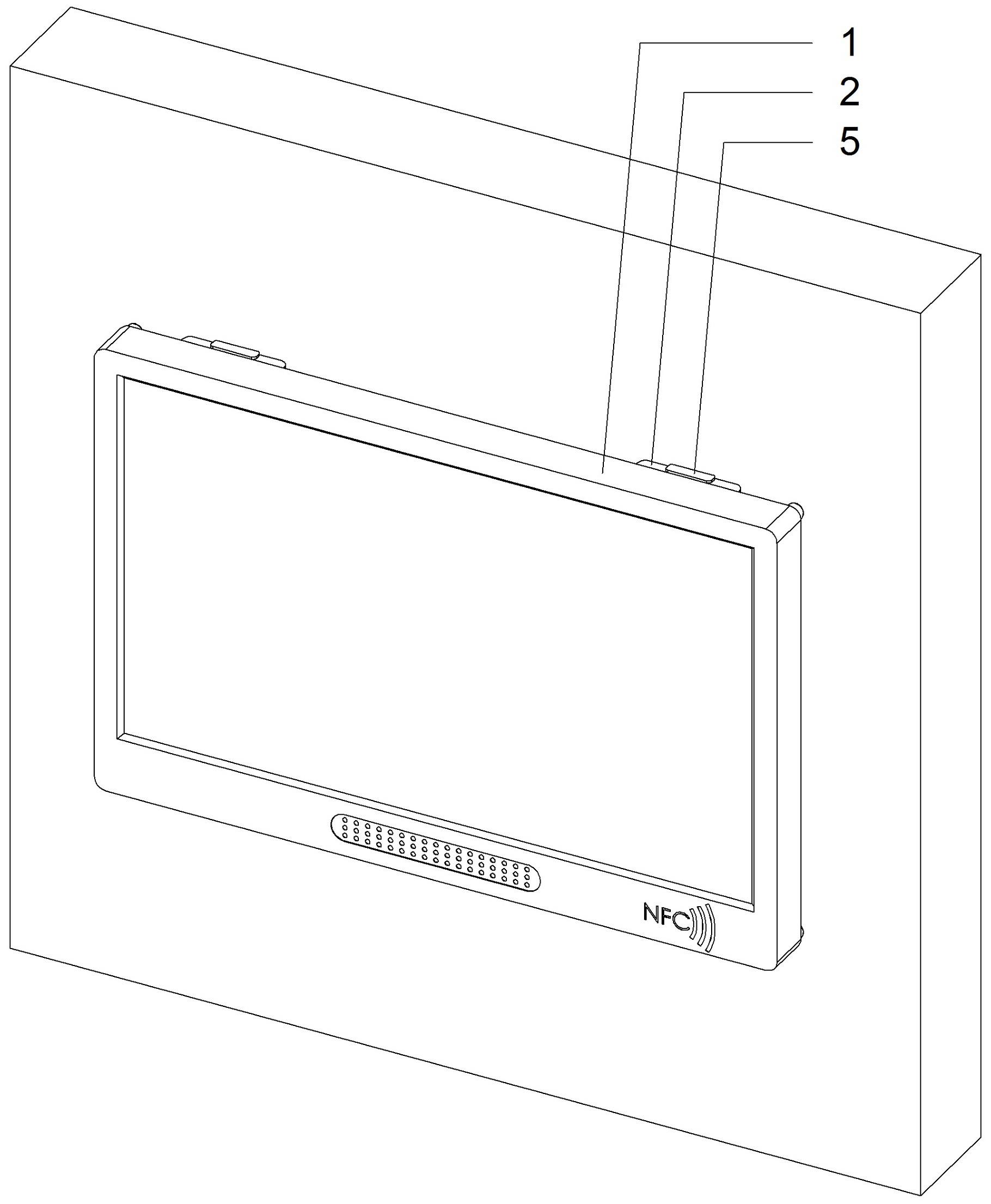

24.图1为本实用新型安装在墙体上的示意图。
25.图2为本实用新型的结构示意图。
26.图3为本实用新型的后侧结构示意图。
27.图4为图3中a处的放大结构示意图。
28.图5为图3中b处的放大结构示意图。
29.图6为倒u型板、j型板安装在墙体上的示意图。
30.图7为主机的后侧结构示意图。
31.图8为扁平卡座、j型板的搭配状态示意图。
32.图9为扁平卡座、j型板的爆炸状态示意图。
33.图10为j型板的结构示意图。
34.图11为扁平卡座的结构示意图。
35.图12为l型板、倒u型板、t型插块的搭配状态示意图。
36.图13为l型板、倒u型板、t型插块的爆炸状态示意图。
37.图14为l型板、倒u型板、t型插块的爆炸状态示意图二。
38.图中：
39.1、主机；2、l型板；3、倒u型板；4、插孔；5、t型插块；6、垫块；7、扁平卡座；8、j型板；81、前勾部；9、底托板。
具体实施方式
40.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
41.参照图1-14，一种便于安装的电子班牌，包括主机1，主机1的后侧可拆卸安装有顶端连接件，从上部位置进行固定。
42.其中，顶端连接件包括可拆卸安装在主机1后端上方位置的l型板2，以及可拆卸安装在墙体上的倒u型板3。
43.如图3、13所示；倒u型板3的开口向下，通过螺钉、粘胶等形式固定在墙体上；倒u型板3后侧的垂直块与墙体相贴合，另一个垂直块通过水平块向前延伸；l型板2的垂直块通过螺钉安装在主机1的后端，其水平块位于倒u型板3的水平块上方；在安装时，将主机1由上至下放置，以将l型板2与倒u型板3相贴合。
44.同时，在l型板2、倒u型板3上对应开设有贯穿插孔4，贯穿插孔4内插入有t型插块5，以对两者进行固定。
45.如图1-4所示，在安装状态下，通过插入其中的t型插块5，并利用重力作用，将l型板2与倒u型板3锁定。
46.如图12-14所示，l型板2的垂直块与倒u型板3的前侧垂直块相贴合；即，倒u型板3的前端面与l型板2垂直块的后端面相抵触，保证两者配合的稳定性。
47.进一步的，在主机1的后端设置有多个抵触在墙体上的垫块6，以保证主机1的平衡、稳定。
48.可以理解的是，为了适配l型板2、倒u型板3，在安装状态下，主机1与墙体之间产生间隙，影响安装的稳定性以及主机1的平衡性；通过设置的垫块6抵触在墙体上，提供支撑，使得整体平衡、稳定。
49.在使用时，先将倒u型板3安装在墙体上；之后，将主机1上的l型板2与倒u型板3的位置相对应，并插入t型插块5，进行锁定；主机1后端设置的垫块6，与墙体相抵触，安装完毕。
50.在一些实施例中，t型插块5的垂直块设置圆角。
51.如图13所示；设置圆角后，更便于对准、插入。
52.在一些实施例中，t型插块5的水平块上设置有磁铁；通过磁力吸附作用，t型插块5更稳定。
53.可以理解的是，此时，l型板2和/或倒u型板3，可与磁铁相互吸引。
54.此外，在拆卸时为便于操作，操作人员拿一个磁铁，可快速将t型插块5吸引、拔出；不需要对准位置，极其方便。
55.可以理解的是，t型插块5上不设置磁铁的状态下，也可以通过磁铁吸引t型插块5拔出。
56.在一些实施例中，t型插块5的上端设置有拉环或提手结构，以便于手持操作。
57.在一些实施例中，顶端连接件还包括：
58.可拆卸安装在主机1后端下方位置的扁平卡座7，以及可拆卸安装在墙体上的j型板8。
59.其中，j型板8的前勾部81垂直插入扁平卡座7内。
60.如图7所示；扁平卡座7通过螺钉安装后，与主机1之间形成插入空间；如图8-11所示，前勾部81插入其中，对主机1的下端进行固定，并提供底部支撑，进一步保证整体的安装稳定。
61.可以理解的是，j型板8通过螺钉、粘胶等形式固定在墙体上。
62.在一些实施例中，j型板8的前端水平延伸设置有与主机1下端面相抵触的底托板
9，以更好的对主机1的下端提供支撑，并减少顶端连接件的负担。
63.在一些实施例中，底托板9的上端面设置有橡胶层，以避免安装时产生碰撞、损伤。
64.在一些实施例中，倒u型板3的前端面上设置有橡胶层，使其贴合更稳。
65.本实用新型使用时，将倒u型板3、j型板8固定在墙体后，由上至下安装主机1，使得l型板2、倒u型板3相贴合，并插入t型插块5；同时，使得前勾部81插入扁平卡座7内，主机1的下端落在底托板9上，完成安装；整体不需要复杂的连接、安装步骤。
66.本实用新型中，整体不需要复杂的连接、安装步骤，极其方便、高效；可拆卸安装的顶端连接件，从上部位置进行固定；利用t型插块5卡入，不需要其他的复杂连接关系，操作简便；抵触在墙体上的垫块6保证主机1的平衡、稳定。
67.本实用新型中，t型插块5设置圆角，便于对准、插入；搭配磁铁，更好的保证稳定性；且在拆卸时不需要对准，极其方便；扁平卡座7搭配j型板8，对下端进行固定，并提供底部支撑，进一步保证整体的安装稳定；设置底托板9对主机1提供支撑，减少顶端连接件的负担；底托板9上设置橡胶层，以避免安装时产生碰撞、损伤。
68.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
69.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。
70.尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
