1.本实用新型涉及终端设备技术领域，尤其涉及一种防水型终端设备。


背景技术：

2.停车场是用于停放车辆的地方，随着现代社会汽车拥有量的增加，各种商业收费停车场也越来越多，停车场收费模式也在逐渐改变，最早时期为人工收费方式，后来发展成为感应收费装置，即在停车场出入口收费系统终端设备，由于长时间暴露在外使用，为避免雨水侵蚀，防水型终端设备得到普遍应用。
3.然而，现有的防水型收费终端设备在使用时为一个整体，不能根据实际情况调节设备主体的高度和横向位置，使用时存在一定的局限性，并且由于安装固定时采用紧固螺栓等固定件进行固定安装，导致难以进行角度调节，因此，本领域技术人员提供了一种防水型终端设备，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种防水型终端设备，通过将终端机构卡设于安装板内，安装板在后端套块、卡销和多个位于支撑杆上的安装孔配合安装可根据需要将卡销插接入不同高度的安装孔内，从而完成不同高度的调节使用，且有下端的调节机构、传动机构和转动机构进行旋转角度调节，同时终端机构可在安装板内进行横向滑动调节，并由卡接机构进行卡接固定，实现横向位移调节，使其完成不同高度、横向位置和角度的多种调节使用，功能性更强，实用性更高。
5.为实现上述目的，本实用新型提供了如下技术方案：
6.一种防水型终端设备，包括底座，所述底座上端面中点处转动设置有转动机构，所述底座一侧中点处转动设置有调节机构，所述转动机构上端面两侧中点处均固定设置有支撑杆，两个所述支撑杆上端面固定设置有顶板，两个所述支撑杆外侧均通过卡销卡接套设有套块，两个所述套块前端面固定设置有安装板；
7.所述安装板前端面开设有槽孔且槽孔内卡接设置有连接块，所述连接块前端面固定设置有终端机构，所述安装板上端面开设有多个卡接槽，所述连接块上端面开设有凹槽且凹槽内嵌入设置有卡接机构，所述转动机构下端面中点处位于底座内部固定设置有传动机构；
8.通过上述技术方案，将终端机构固定在安装板上，安装板在后端套块、卡销和多个位于支撑杆上的安装孔配合安装，当终端机构所处高度不匹配时，可进行卡销与安装孔的移动插销调节，从而完成高度调节，高度调节更灵活、快捷，同时用于安装终端机构的支撑杆固定在下端内的转动机构上，由调节机构带动传动机构转动，传动机构带动转动机构转动，从而完成终端机构的旋转角度调节，且终端机构可在安装板内进行横向滑动调节，并由卡接机构进行卡接固定，实现横向位移调节，使其完成不同高度、横向位置和角度的多种调节使用，功能性更强，实用性更高。
9.进一步地，两个所述支撑杆前端面均贯穿设置有多个安装孔，两个卡销均贯穿设置于多个安装孔中的其中一个内部；
10.通过上述技术方案，有利于根据需要将卡销插接入不同高度的安装孔内，从而完成不同高度的调节使用。
11.进一步地，所述终端机构包括终端本体，所述终端本体外侧固定套设有套壳，所述套壳固定设置于连接块前端面；
12.通过上述技术方案，终端本体嵌入套壳内，有利于对终端本体进行防护，减少暴露在外的面积，对终端本体外壁连接缝进行密封，防水性更好。
13.进一步地，所述转动机构包括转动块，所述转动块上端面固定设置有固定块；
14.通过上述技术方案，转动块嵌入底座内并在上端安装凸出底座的固定块，避免旋转角度调节时发生转动块的脱轨，其稳定性更好。
15.进一步地，所述调节机构包括调节杆，所述调节杆一端贯穿底座一侧且固定设置有调节旋钮，所述调节杆另一端外侧杆身上固定套接有调节齿轮，所述调节机构与传动机构通过调节齿轮和传动齿轮啮合连接；
16.通过上述技术方案，有利于调节机构进行转动时，由于两者之间的啮合连接，将转动力传输至传动机构上，完成转动力的传输和同步转动使用。
17.进一步地，所述传动机构包括转动轴，所述转动轴外侧轴身靠上端处固定套接有传动齿轮，所述转动轴上端与转动机构固定连接；
18.通过上述技术方案，有利于传动机构跟随调节机构转动时，可直接带动转动机构转动，进而带动上端的终端机构同步转动，完成旋转角度调节。
19.进一步地，所述卡接机构包括卡接块，所述卡接块下端面两侧均固定设置有弹簧，所述卡接块下端面还设置有限位块且位于弹簧上端，其中限位块卡接设置于凹槽内；
20.通过上述技术方案，其限位块卡于凹槽内，有效避免弹簧复位时上端的卡接块不会直接弹出凹槽，降低脱落现象，提高使用寿命。
21.进一步地，所述卡接块卡接设置于卡接槽内并贯穿卡接槽；
22.通过上述技术方案，有利于对连接块进行卡接固定，避免连接块和终端机构的随意滑动。
23.本实用新型具有如下有益效果：
24.1、本实用新型提出的一种防水型终端设备，通过将终端机构卡设于安装板内，安装板在后端套块、卡销和多个位于支撑杆上的安装孔配合安装可根据需要将卡销插接入不同高度的安装孔内，从而完成不同高度的调节使用，且且终端机构可在安装板内进行横向滑动调节，并由卡接机构进行卡接固定，实现横向位移调节，使其完成不同高度、横向位置和角度的多种调节使用，功能性更强，实用性更高。
25.2、本实用新型提出的一种防水型终端设备，通过将安装板固定在套块上，套块固定在支撑杆上，而支撑杆又固定在下端的转动机构上，此时，由于调节机构与传动机构通过调节齿轮和传动齿轮啮合连接且转动机构固定在传动机构上端，当调节机构转动时，上端的转动机构同步转动，即带动终端机构进行旋转调节，从而完成终端机构的旋转角度调节，结构简单，使用更方便。
附图说明

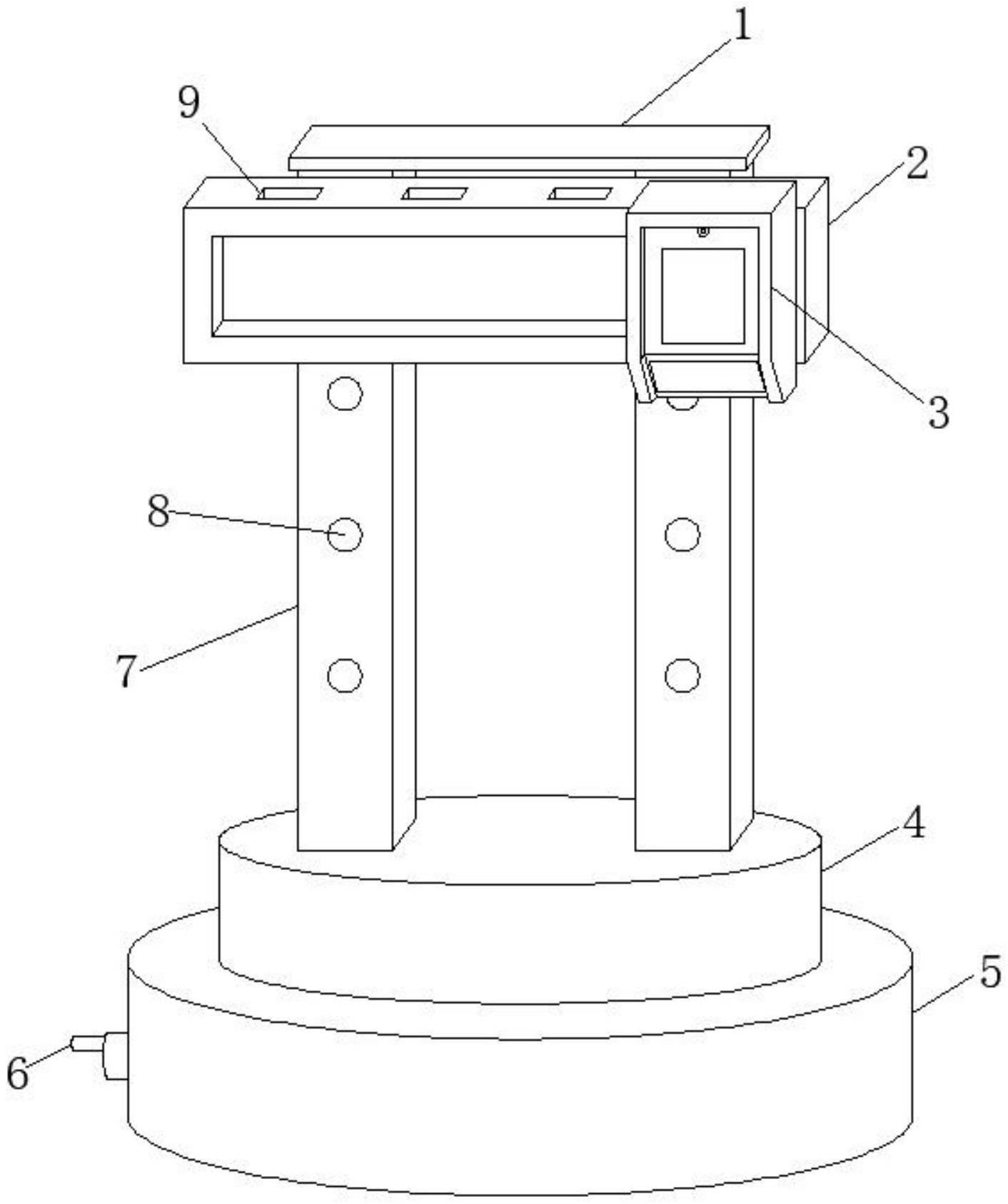

26.图1为本实用新型提出的一种防水型终端设备的结构示意图；
27.图2为本实用新型提出的一种防水型终端设备的局部正剖示意图；
28.图3为本实用新型提出的一种防水型终端设备的局部侧剖示意图；
29.图4为本实用新型的图3的a处放大图。
30.图例说明：
31.1、顶板；2、安装板；3、终端机构；301、套壳；302、终端本体；4、转动机构；401、固定块；402、转动块；5、底座；6、调节机构；601、调节旋钮；602、调节杆；603、调节齿轮；7、支撑杆；8、安装孔；9、卡接槽；10、传动机构；1001、转动轴；1002、传动齿轮；11、卡销；12、卡接机构；1201、卡接块；1202、弹簧；13、套块；14、凹槽；15、连接块。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.实施例
34.参照图1-4，本实用新型提供的一种实施例：一种防水型终端设备，包括底座5，底座5上端面中点处转动设置有转动机构4，底座5一侧中点处转动设置有调节机构6，转动机构4上端面两侧中点处均固定设置有支撑杆7，两个支撑杆7上端面固定设置有顶板1，顶板1位于两个支撑杆7上端且顶板1的横截面大于支撑杆7的横截面，从而对其进行顶部限制，防止脱落，两个支撑杆7外侧均通过卡销11卡接套设有套块13，两个套块13前端面固定设置有安装板2；
35.安装板2前端面开设有槽孔且槽孔内卡接设置有连接块15，其中槽孔呈长条形滑槽孔，使得连接块15可在槽孔内进行横向滑动调节，连接块15前端面固定设置有终端机构3，安装板2上端面开设有多个卡接槽9，连接块15上端面开设有凹槽14且凹槽14内嵌入设置有卡接机构12，其中卡接机构12贯穿上端的多个卡接槽9中的其中一个，以便完成横向调节后进行限位固定使用，减少再次滑动偏移，转动机构4下端面中点处位于底座5内部固定设置有传动机构10。
36.两个支撑杆7前端面均贯穿设置有多个安装孔8，两个卡销11均贯穿设置于多个安装孔8中的其中一个内部，当套块13的高度不满足现有使用调节时，扭出卡销11并选择合适的安装孔8插入，从而完成不同高度需要的调节使用，结构简单，操作简便且有利于根据需要将卡销11插接入不同高度的安装孔8内，从而完成不同高度的调节使用。
37.终端机构3包括终端本体302，终端本体302外侧固定套设有套壳301，套壳301固定设置于连接块15前端面，由于终端本体302嵌入套壳301内，使其对终端本体302外壁连接缝进行密封，有利于对终端本体302进行防护，减少暴露在外的面积，防水性更好。
38.转动机构4包括转动块402，转动块402上端面固定设置有固定块401，转动块402嵌入底座5内并在上端安装凸出底座5的固定块401，避免旋转角度调节时发生转动块402的脱轨，其稳定性更好。
39.调节机构6包括调节杆602，调节杆602一端贯穿底座5一侧且固定设置有调节旋钮601，调节杆602另一端外侧杆身上固定套接有调节齿轮603，传动机构10包括转动轴1001，转动轴1001外侧轴身靠上端处固定套接有传动齿轮1002，转动轴1001上端与转动机构4固定连接，调节机构6与传动机构10通过调节齿轮603和传动齿轮1002啮合连接，当扭动调节旋钮601时，调节杆602发生转动，此时外侧的调节齿轮603转动并带动啮合的传动齿轮1002转动，进而完成转动轴1001的转动，使得调节机构6进行转动时，由于两者之间的啮合连接，将转动力传输至传动机构10上，完成转动力的传输和同步转动使用，而转动机构4位于传动机构10上端，促使传动机构10跟随调节机构6转动时，可直接带动转动机构4转动，进而带动上端的终端机构3同步转动，完成旋转角度调节。
40.卡接机构12包括卡接块1201，卡接块1201下端面两侧均固定设置有弹簧1202，卡接块1201下端面还设置有限位块且位于弹簧1202上端，卡接块1201卡接设置于卡接槽9内并贯穿卡接槽9，其中限位块卡接设置于凹槽14内，其限位块卡于凹槽14内，有效避免弹簧1202复位时上端的卡接块1201不会直接弹出凹槽14，降低脱落现象，提高使用寿命，而卡接块1201贯穿卡接槽9有利于对连接块15进行卡接固定，避免连接块15和终端机构3的随意滑动。
41.工作原理：使用时，将固定有终端机构3的连接块15卡入安装板2内，并滑动至合适位置的卡接槽9后，连接块15上端内的卡接块1201受下端弹簧1202的推动力卡入卡接槽9内完成卡接固定，此时将安装板2后端的两个套块13套在两个支撑杆7上，并选择合适高度位置，用卡销11插入合适高度的支撑杆7安装孔8内完成固定，完成固定，当角度不合适时，扭动调节杆602使得调节齿轮603转动，而调节齿轮603与传动齿轮1002啮合，从而带动传动齿轮1002和传动齿轮1002固定的转动轴1001转动，而转动轴1001与转动机构4连接且支撑杆7固定在转动机构4上端，从而完成终端机构3的旋转角度调节。
