1.本实用新型涉及取出或顶出成型制品技术领域，特别涉及一种方便脱模的手机外壳模具。


背景技术：

2.手机外壳是指手机的外壳，手机外壳常用塑胶材料主要有pc、abs和pc abs三大类，甚至采用abs做手机外壳，无论是在模具设计、注塑技术还是涂料性能方面都有很大的突破，用pc材料做手机外壳的比例在不断上升，注塑模具是一种生产塑胶制品的工具，也是赋予塑胶制品完整结构和精确尺寸的工具，其在生产时，通过将塑料注入模腔内，经过冷却固化后，即可得到成型品。
3.现有的手机外壳模具，分为凸模和凹模，凸模冲压完成后随着冲压设备离开，等待模具冷却后，再由人工手动脱凹模，进行拉拽脱模，费时费力，降低了手机外壳生产效率，进一步降低了模具的实用性，因此，急需一种能够方便脱模的手机外壳模具。


技术实现要素：

4.本实用新型的目的在于至少解决现有技术中存在的技术问题之一，提供一种方便脱模的手机外壳模具，能够解决手机外壳脱模不方便的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种方便脱模的手机外壳模具，包括底座，所述底座的上表面开设有模具凹槽，模具凹槽的内部设置有手机外壳，底座的上表面固定连接有现有伸缩架，伸缩架的输出端固定固定连接有底盘，底盘的上表面固定连接有马达，底盘的上表面设置有移动装置，底盘的上方设置有固定装置。
6.优选的，所述移动装置包括凸轮，凸轮固定套接在马达的输出端上，底盘的上表面固定连接有滑杆，底盘的上表面固定连接有第一弹簧，第一弹簧的上端固定连接有移动板，移动板的下表面固定连接有两个固定板，固定板的下表面固定连接有四个连接板。
7.优选的，所述滑杆的上端滑动贯穿出移动板，凸轮的外表面与移动板相接触。
8.优选的，所述固定装置包括四个电推杆，四个电推杆均固定连接在底盘的上表面，四个连接板的内壁均转动连接有转动轴，四个转动轴的外表面均固定连接有滑板，四个滑板靠近相对应的连接板的一侧均固定连接有转动块，四个转动块的外表面均固定连接有固定块，四个固定块靠近底盘的一侧均固定连接有第二弹簧，四个第二弹簧靠近相对应的滑板的一端均与滑板固定连接。
9.优选的，四个所述滑板的外表面均与相对应的电推杆滑动接触，四个滑板的外表面均与相对应的连接板滑动接触。
10.优选的，四个所述转动块与相对应的连接板滑动接触。
11.与现有技术相比，本实用新型的有益效果是：
12.(1)、该方便脱模的手机外壳模具，当四个转动块移动到手机外壳内部时，连接外接电源，启动四个电推杆，四个电推杆的输出端位移带动相对应的连接板转动位移，四个连
接板转动位移带动相对应的转动块转动位移，使得四个转动块的上端与手机外壳内的凹槽进行接触，此时通过伸缩架向上位移带动该装置位移，将手机外壳移出现有模具凹槽内部，通过四个方位对手机外壳进行脱模，使得手机外壳受力均匀，能够更好的使手机外壳脱离模具凹槽，避免工作人员拉拽手机外壳，较为费力，同时也造成产品品质下降的几率，提高了产品品质。
13.(2)、该方便脱模的手机外壳模具，当凸模冲压完成后，连接外接电源，启动现有装置伸缩架，伸缩架的位移带动底盘位移，底盘位移到指定位置，伸缩架向下位移，使得底盘与手机外壳相接触，连接外接电源，启动马达，马达输出端的转动带动凸轮进行位移，凸轮转动带动移动板进行位移，移动板位移带动相对应的固定板位移，两个固定板位移带动相对应的连接板位移，四个连接板位移带动相对应的转动块向下位移，四个转动块位移到手机外壳的内部，四个转动块的下端与手机外壳的上方进行一点接触，下落时对手机外壳进行一点晃动，能够更加有效的对手机外壳进行脱模，提高了脱模的便捷性，提高了实用性。
14.(3)、该方便脱模的手机外壳模具，当电推杆输出端对连接板进行位移时，连接板的位移带动第二弹簧进行拉伸，第二弹簧的拉伸带动转动块位移，对手机外壳进行限位，通过伸缩架移动到指定位置，当将手机外壳脱离模具凹槽后，电推杆恢复原位，此时通过第二弹簧的自动复位，带动转动块进行转动位移，使得手机外壳掉落到指定位置，通过第二弹簧的自动复位，使得转动块能够及时恢复原位，能够减少工作人员手动摘取脱模的手机外壳的动作，降低了劳动强度，提高了效率。
附图说明
15.下面结合附图和实施例对本实用新型进一步地说明：

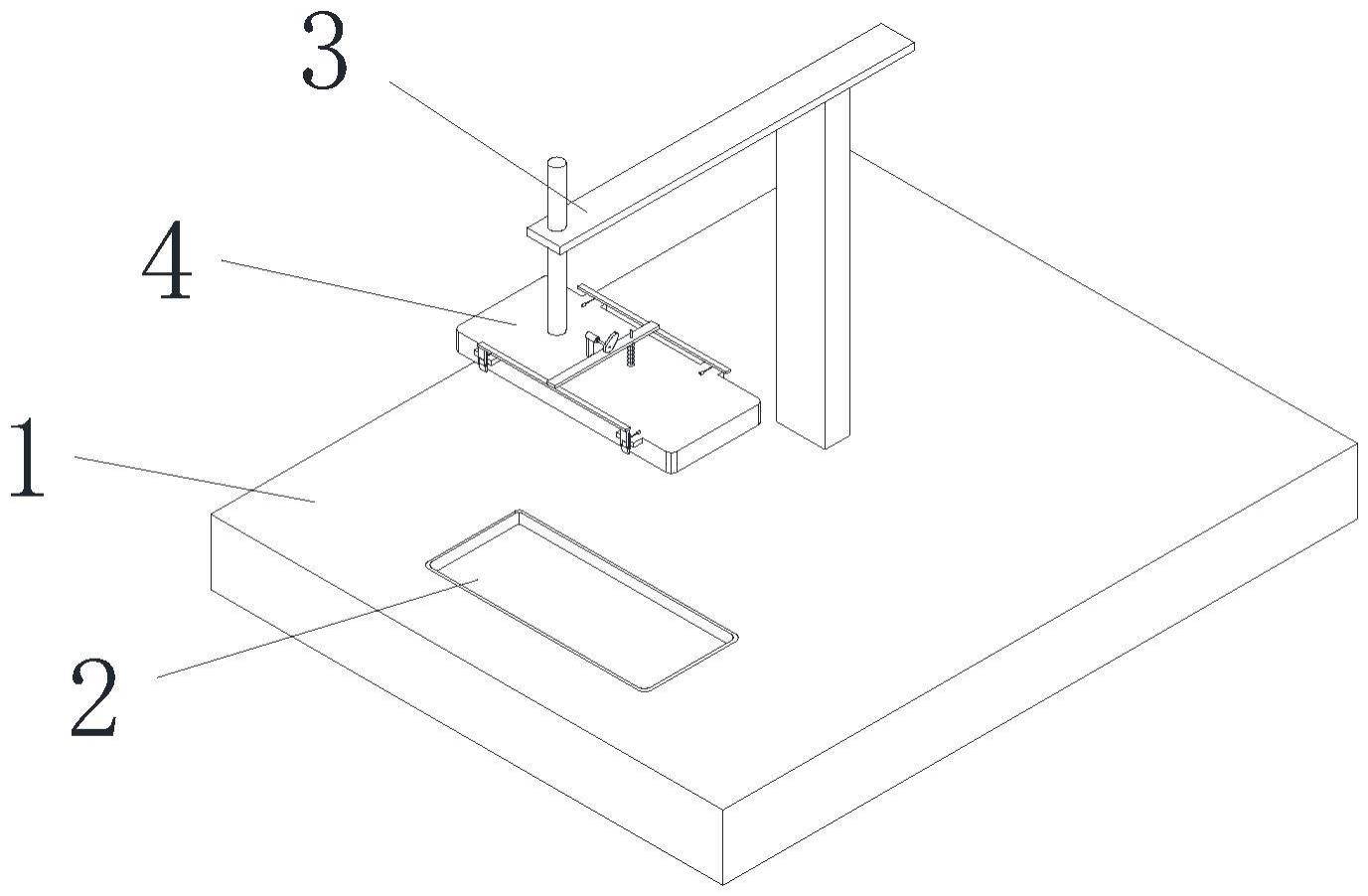

16.图1为本实用新型示意图；
17.图2为本实用新型底盘示意图；
18.图3为本实用新型伸缩架示意图；
19.图4为本实用新型转动块示意图；
20.图5为本实用新型平面示意图。
21.附图标记：1、底座；2、手机外壳；3、伸缩架；4、底盘；5、马达；6、凸轮；7、滑杆；8、第一弹簧；9、移动板；10、固定板；11、电推杆；12、连接板；13、转动轴；14、滑板；15、第二弹簧；16、固定块；17、转动块；18、模具凹槽。
具体实施方式
22.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
23.在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
24.在本实用新型的描述中，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。
25.本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。
26.请参阅图1-5，本实用新型提供一种技术方案：一种方便脱模的手机外壳模具，包括底座1，底座1的上表面开设有模具凹槽18，模具凹槽18的内部设置有手机外壳2，底座1的上表面固定连接有现有伸缩架3，伸缩架3的输出端固定固定连接有底盘4，底盘4的上表面固定连接有马达5，底盘4的上表面设置有移动装置，底盘4的上方设置有固定装置。
27.进一步地，移动装置包括凸轮6，凸轮6固定套接在马达5的输出端上，底盘4的上表面固定连接有滑杆7，底盘4的上表面固定连接有第一弹簧8，第一弹簧8的上端固定连接有移动板9，滑杆7的上端滑动贯穿出移动板9，移动板9的下表面固定连接有两个固定板10，固定板10的下表面固定连接有四个连接板12，凸轮6的外表面与移动板9相接触。
28.进一步地，固定装置包括四个电推杆11，四个电推杆11均固定连接在底盘4的上表面，四个连接板12的内壁均转动连接有转动轴13，四个转动轴13的外表面均固定连接有滑板14，四个滑板14的外表面均与相对应的电推杆11滑动接触，四个滑板14的外表面均与相对应的连接板12滑动接触，四个滑板14靠近相对应的连接板12的一侧均固定连接有转动块17，四个转动块17与相对应的连接板12滑动接触，四个转动块17的外表面均固定连接有固定块16，四个固定块16靠近底盘4的一侧均固定连接有第二弹簧15，四个第二弹簧15靠近相对应的滑板14的一端均与滑板14固定连接。
29.进一步地，在使用该装置时，当凸模冲压完成后，连接外接电源，启动现有装置伸缩架3，伸缩架3的位移带动底盘4位移，底盘4位移到指定位置，伸缩架3向下位移，使得底盘4与手机外壳2相接触，连接外接电源，启动马达5，马达5输出端的转动带动凸轮6进行位移，凸轮6转动带动移动板9进行位移，移动板9位移带动相对应的固定板10位移，两个固定板10位移带动相对应的连接板12位移，四个连接板12位移带动相对应的转动块17向下位移，四个转动块17位移到手机外壳2的内部，四个转动块17的下端与手机外壳2的上方进行一点接触，下落时对手机外壳2进行一点晃动，能够更加有效的对手机外壳2进行脱模，提高了脱模的便捷性，提高了实用性。
30.进一步地，在使用该装置时，当四个转动块17移动到手机外壳2内部时，连接外接电源，启动四个电推杆11，四个电推杆11的输出端位移带动相对应的连接板12转动位移，四个连接板12转动位移带动相对应的转动块17转动位移，使得四个转动块17的上端与手机外壳2内的凹槽进行接触，此时通过伸缩架3向上位移带动该装置位移，将手机外壳2移出现有模具凹槽18内部，通过四个方位对手机外壳2进行脱模，使得手机外壳2受力均匀，能够更好的使手机外壳脱离模具凹槽18，避免工作人员拉拽手机外壳2，较为费力，同时也造成产品品质下降的几率，提高了产品品质。
31.进一步地，在使用该装置时，当电推杆11输出端对连接板12进行位移时，连接板12的位移带动第二弹簧15进行拉伸，第二弹簧15的拉伸带动转动块17位移，对手机外壳2进行
限位，通过伸缩架3移动到指定位置，当将手机外壳2脱离模具凹槽18后，电推杆11恢复原位，此时通过第二弹簧15的自动复位，带动转动块17进行转动位移，使得手机外壳2掉落到指定位置，通过第二弹簧15的自动复位，使得转动块17能够及时恢复原位，能够减少工作人员手动摘取脱模的手机外壳2的动作，降低了劳动强度，提高了效率。
32.工作原理：在使用该装置时，当凸模冲压完成后，连接外接电源，启动现有装置伸缩架3，伸缩架3的位移带动底盘4位移，底盘4位移到指定位置，伸缩架3向下位移，使得底盘4与手机外壳2相接触，连接外接电源，启动马达5，马达5输出端的转动带动凸轮6进行位移，凸轮6转动带动移动板9进行位移，移动板9位移带动相对应的固定板10位移，两个固定板10位移带动相对应的连接板12位移，四个连接板12位移带动相对应的转动块17向下位移，四个转动块17位移到手机外壳2的内部，四个转动块17的下端与手机外壳2的上方进行一点接触，下落时对手机外壳2进行一点晃动，能够更加有效的对手机外壳2进行脱模，当四个转动块17移动到手机外壳2内部时，连接外接电源，启动四个电推杆11，四个电推杆11的输出端位移带动相对应的连接板12转动位移，四个连接板12转动位移带动相对应的转动块17转动位移，使得四个转动块17的上端与手机外壳2内的凹槽进行接触，此时通过伸缩架3向上位移带动该装置位移，将手机外壳2移出现有模具凹槽18内部，通过四个方位对手机外壳2进行脱模，当电推杆11输出端对连接板12进行位移时，连接板12的位移带动第二弹簧15进行拉伸，第二弹簧15的拉伸带动转动块17位移，对手机外壳2进行限位，通过伸缩架3移动到指定位置，当将手机外壳2脱离模具凹槽18后，电推杆11恢复原位，此时通过第二弹簧15的自动复位，带动转动块17进行转动位移，使得手机外壳2掉落到指定位置。
33.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
