1.本实用新型属于塑料制品加工技术领域，更具体地说，特别涉及一种塑料制品加工用降温装置。


背景技术：

2.塑料棒材是属于塑料制品众多品类的一种，其一般是指实心的塑料圆柱体，其主要是用来像圆钢一样，在金属切削机床上加工成塑料齿轮、螺栓、轴承和垫一类零件。
3.塑料棒材在生产中是利用成型挤出模具进行加工，在挤出时，需根据产品要求进行切断作业，同时为实现快速冷却硬化，提高生产效率，塑料棒往往经过水冷，但传统水冷方式采用单一的冷却槽，塑料棒在置入冷却槽中，由于其密度的影响，常会出现漂浮的现象，即容易出现冷却效果不均和冷却效率不高的缺陷。
4.于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种塑料制品加工用降温装置，以期达到更具有更加实用价值性的目的。


技术实现要素：

5.为了解决上述技术问题，本实用新型提供一种塑料制品加工用降温装置，由以下具体技术手段所达成：
6.一种塑料制品加工用降温装置，包括主箱体，所述主箱体的内部设置有隔板，并通过隔板将其内部分割成两个腔室，分别为降温腔室和沥水腔室，所述降温腔室的内部盛放有冷却水，所述降温腔室的内部安装有下压机构和脱料机构，所述下压机构包括与主箱体前后侧壁连接的中心轴，所述中心轴的外侧等间距固定设有多组转筒，每组所述转筒的外侧均等角度设置有多组按压爪，所述脱料机构包括与主箱体前后侧壁固定连接的固定杆，所述固定杆的一侧等距设置有多组脱料板，多组所述脱料板的一端向下压机构倾斜设置，且每组脱料板设置在每组按压爪之间。
7.进一步的，主箱体在靠近沥水腔室的一侧开设有出料口，并在靠近出料口的内侧安装有滤网，且所述滤网的另一端倾斜向上设置，并与沥水腔室的另一侧连接。
8.进一步的，主箱体在靠近出料口的外侧顶部通过铰链安装有箱门，所述箱门的底端一侧安装有放置架，且所述放置架上放置有配重块。
9.进一步的，降温腔室内部在靠近隔板的顶侧通过安装轴固定连接有多组转料爪，多组所述转料爪等距设置，且与多组所述脱料板相错设置。
10.进一步的，主箱体的外侧固定安装有第一电机和第二电机，且所述第一电机和第二电机的输出轴均贯穿主箱体，并分别与中心轴和安装轴传动连接。
11.进一步的，主箱体的外侧还固定安装有控制面板，且所述控制面板分别通过导线与第一电机和第二电机电性连接。
12.进一步的，主箱体在靠近降温腔室的一侧还设置有用于观察水位的可视窗口，并在靠近可视窗口的一侧设置有刻度线。
13.进一步的，主箱体的顶端在靠近下压机构的顶部固定安装有防护箱体，且所述防护箱体的一侧开设有避让槽。
14.与现有技术相比，本实用新型具有如下有益效果：
15.1.本实用新型通过下压机构中多组按压爪的设置，可对落入降温腔室中的塑料棒进行旋转下压作业，以保证其能够快速稳定的落入冷却水中，进行快速且均匀的降温作业，冷却效率较高；
16.2.本实用新型通过脱料机构中的多组倾斜设置的脱料板与下压机构中的多组按压爪配合使用，可完成塑料棒与按压爪进行快速分离，并保证塑料棒在落入冷却水中能够顺利快速的上浮，与此同时在转料板的配合下，可快速将冷却后的塑料棒转移至沥水腔室进行沥水，以便于后续加工作业。
附图说明

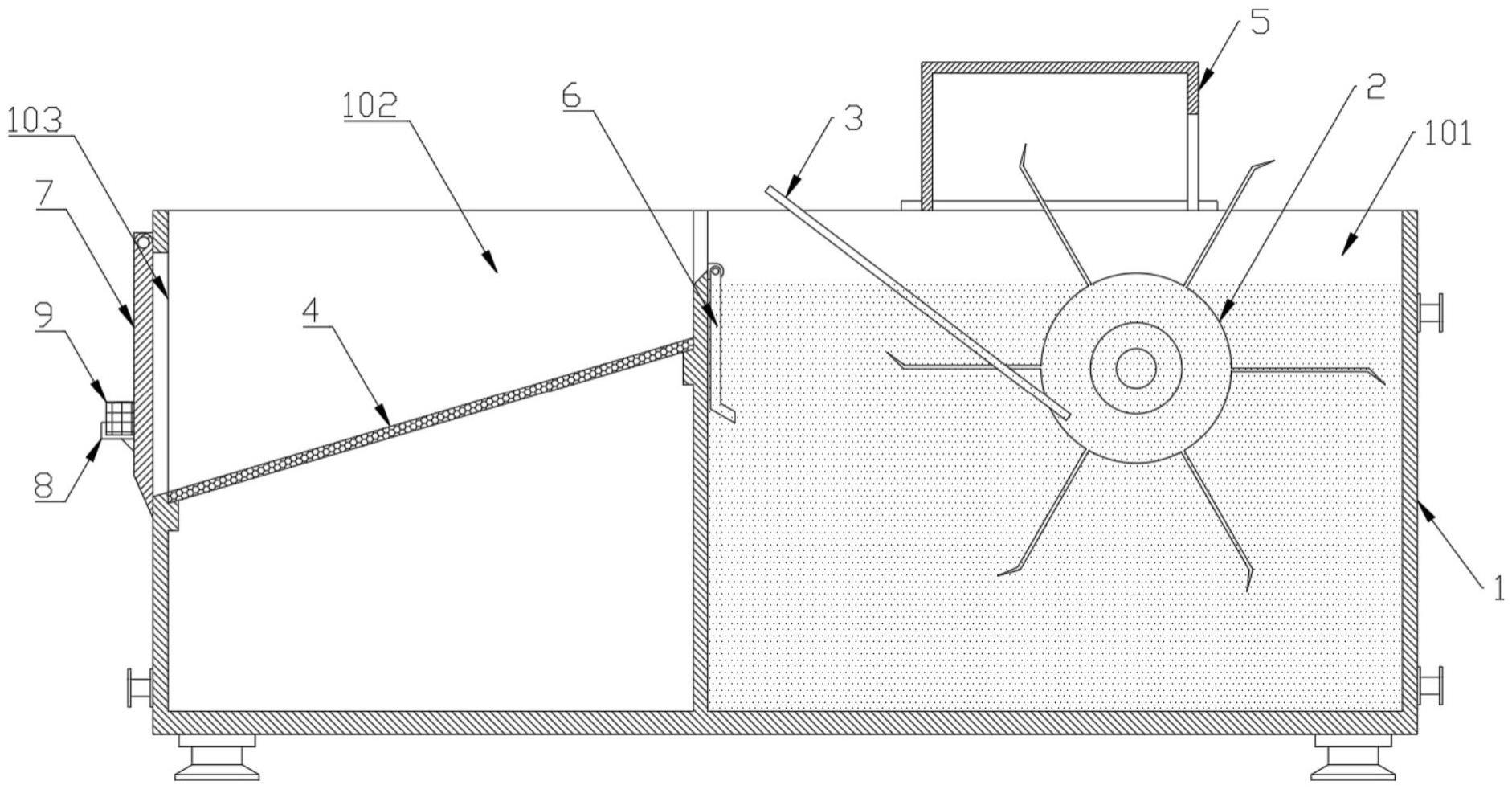

17.图1是本实用新型内部结构示意图。
18.图2是本实用新型外部结构示意图。
19.图3是本实用新型下压机构与脱料机构配合立体示意图。
20.图中，部件名称与附图编号的对应关系为：
21.1、主箱体；101、降温腔室；102、沥水腔室；103、出料口；2、下压机构；201、转筒；202、按压爪；203、中心轴；3、脱料机构；301、脱料板；302、固定杆；4、滤网；5、防护箱体；6、转料爪；7、箱门；8、放置架；9、配重块；10、第一电机；11、第二电机；12、控制面板；13、可视窗口。
具体实施方式
22.下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
23.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.实施例：
26.如附图1至附图3所示：
27.本实用新型提供一种塑料制品加工用降温装置，包括主箱体1，所述主箱体1的内部设置有隔板，并通过隔板将其内部分割成两个腔室，分别为降温腔室101和沥水腔室102，所述降温腔室101的内部盛放有冷却水，所述降温腔室101的内部安装有下压机构2和脱料
机构3，所述下压机构2包括与主箱体1前后侧壁连接的中心轴203，所述中心轴203的外侧等间距固定设有多组转筒201，每组所述转筒201的外侧均等角度设置有多组按压爪202，所述脱料机构3包括与主箱体1前后侧壁固定连接的固定杆302，所述固定杆302的一侧等距设置有多组脱料板301，多组所述脱料板301的一端向下压机构2倾斜设置，且每组脱料板301设置在每组按压爪202之间。
28.其中，主箱体1在靠近沥水腔室102的一侧开设有出料口103，并在靠近出料口103的内侧安装有滤网4，且所述滤网4的另一端倾斜向上设置，并与沥水腔室102的另一侧连接，通过倾斜设置的滤网4，可在进行沥水的同时，便于快速出料，一举两得。
29.其中，主箱体1在靠近出料口103的外侧顶部通过铰链安装有箱门7，所述箱门7的底端一侧安装有放置架8，且所述放置架8上放置有配重块9，通过放置架8与配重块9的设置，可便于塑料棒能进行定量向出料口103输出，且能保证塑料棒能够在沥水腔室102停留一定时间，便于充分沥水。
30.其中，降温腔室101内部在靠近隔板的顶侧通过安装轴固定连接有多组转料爪6，多组所述转料爪6等距设置，且与多组所述脱料板301相错设置，通转料爪6的设置，可实现对漂浮的塑料棒进行快速的转运，使用时较为的便捷。
31.其中，主箱体1的外侧固定安装有第一电机10和第二电机11，且所述第一电机10和第二电机11的输出轴均贯穿主箱体1，并分别与中心轴203和安装轴传动连接。
32.其中，主箱体1的外侧还固定安装有控制面板12，且所述控制面板12分别通过导线与第一电机10和第二电机11电性连接。
33.其中，主箱体1在靠近降温腔室101的一侧还设置有用于观察水位的可视窗口13，并在靠近可视窗口13的一侧设置有刻度线，通过可视窗口13及刻度线的设置，可便于用户对降温腔室101内的水位进行精准快速判定，使用的便利性较高。
34.其中，主箱体1的顶端在靠近下压机构2的顶部固定安装有防护箱体5，且所述防护箱体5的一侧开设有避让槽，通过防护箱体5的设置，可有效提高按压爪202在转动时的安全性，利于安全生产作业。
35.本实施例的工作原理：在使用前，首先将装置外接电源，并向降温腔室注入适量的冷却水，之后即可投入使用；在使用时，首先将切断后的塑料棒置入下压机构2的下压区，并通过控制面板12启动第一电机10，通过第一电机10驱动下压机构2进行旋转，通过按压爪202将塑料棒压入冷却水中，并驱动其从另一侧上浮，在上浮的过程中，利用脱料机构3中的脱料板301即可完成塑料棒与下压爪202的快速分离，之后启动第二电机11，驱动安装轴带动转料爪6将上浮后的塑料棒转入沥水腔室102中，进行沥水作业，最后当沥水腔室102的滤网4累计收入一定量的塑料棒后，即可利用塑料棒产生的势能，将箱门7推开，进行快速出料。
36.本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
