1.本实用新型涉及玩具移动技术领域，特别是多肉改色玩具移动机构。


背景技术：

2.玩具，泛指可用来玩的物品，玩玩具在人类社会中常常被作为一种寓教于乐的方式，玩具应作广义理解，它不是只限于街上卖的供人玩的东西，凡是可以玩的、看的、听的和触摸的东西，均可被称为玩具，玩具适合儿童，更适合青年和中老年人，它是打开智慧天窗的工具，让人们机智聪明，而多肉是一种很漂亮的植物，很多工厂已经加工出多肉改色玩具来供人们进行玩耍，而多肉改色玩具也可进行移动，来增加多肉改色玩具的可玩性，所以提出本技术。


技术实现要素：

3.本实用新型的目的是提供多肉改色玩具移动机构，其有益效果是可带动多肉改色玩具进行移动，进一步增加多肉改色玩具的可玩性。
4.多肉改色玩具移动机构，包括横托车板和固定连接在横托车板上的两个轴承座板，两个轴承座板上均转动连接有车轮转轴，两个车轮转轴的前后两端均固定连接有移动轮。
5.进一步的，四个所述移动轮的外表面上均固定连接有橡胶圈。
6.进一步的，两个所述车轮转轴上均固定连接有传动链轮i。
7.进一步的，所述横托车板上固定连接有竖立凸板，竖立凸板上转动连接有传动链轮ii，传动链轮i与两个传动链轮ii通过传动链传动连接。
8.进一步的，所述横托车板上固定连接有限位滑框，限位滑框内滑动连接有减速电机，减速电机的输出轴上固定连接有方联转轴，方联转轴与传动链轮ii滑动连接。
9.进一步的，所述限位滑框上固定连接有封堵板。
10.进一步的，所述限位滑框和所述封堵板之间通过两个螺栓固定连接。
11.进一步的，所述横托车板上固定连接有中心转轴，中心转轴的两端均转动连接有循环转板。
12.进一步的，所述中心转轴的两端均通过螺纹连接有限位螺母。
13.进一步的，两个所述车轮转轴的前后两端均固定连接有接触凸轮，四个接触凸轮分别与两个循环转板接触。
附图说明

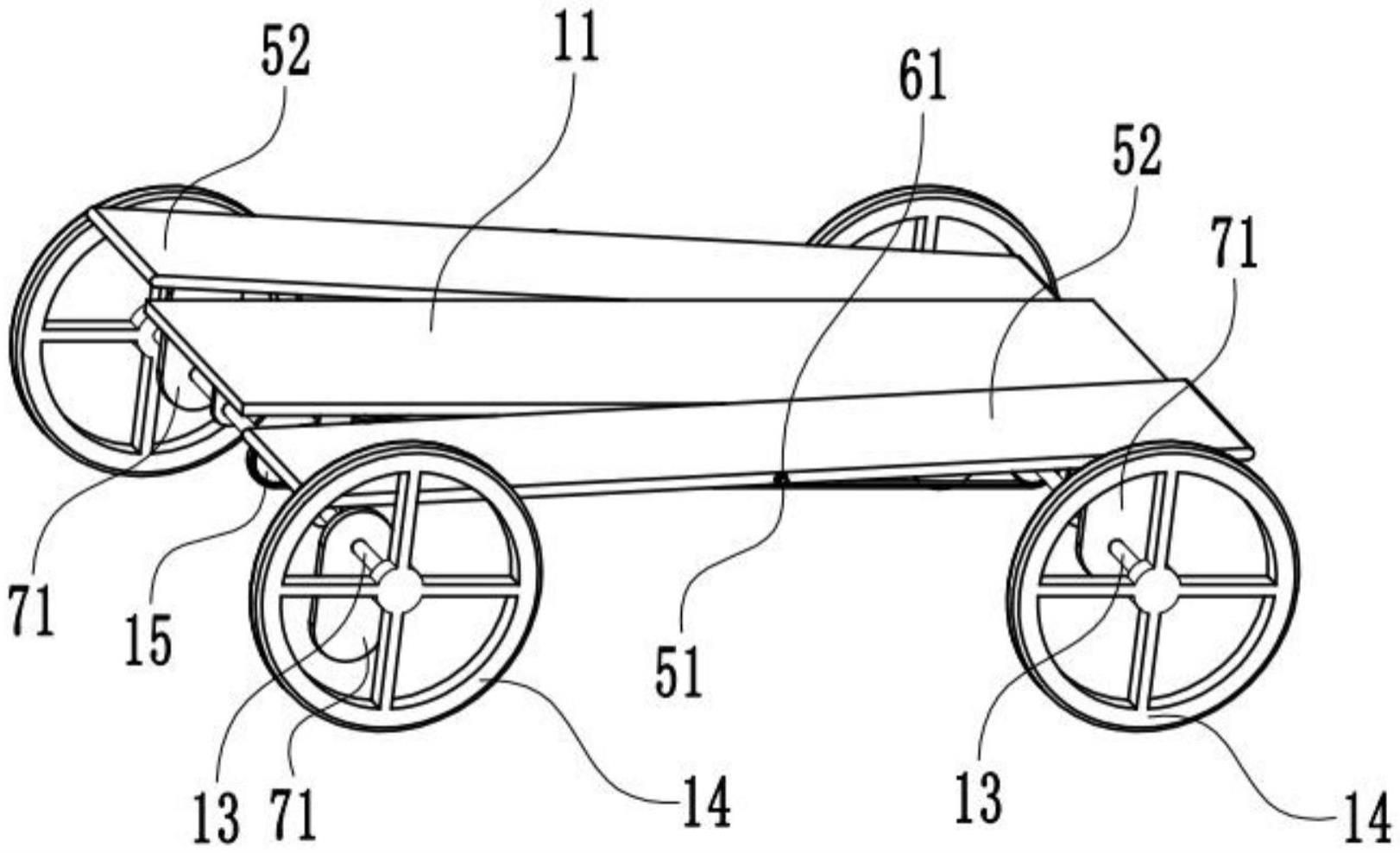

14.图1是本新型多肉改色玩具移动机构的整体结构示意图；
15.图2是本新型多肉改色玩具移动机构的部分结构示意图；
16.图3是带动玩具进行移动实施例的结构示意图；
17.图4是带动玩具进行移动实施例的部分结构示意图；
18.图5是带动玩具进行移动实施例的具体结构示意图；
19.图6是增加装置可玩性实施例的结构示意图；
20.图7是实现装置支撑并带动进行移动实施例的结构示意图。
具体实施方式
21.如图1-4、6和7所示：
22.多肉改色玩具移动机构，包括横托车板11和通过焊接固定连接在横托车板11上的两个轴承座板12，两个轴承座板12上均通过轴承孔转动连接有车轮转轴13，两个车轮转轴13的前后两端均通过多个固定螺栓杆固定连接有移动轮14。
23.进一步的，横托车板11起到承载连接的作用，可将多肉改色玩具固定在横托车板11上，还可为两个轴承座板12提供转动的空间，而两个轴承座板12可为两个车轮转轴13提供转动的空间，而两个车轮转轴13可为四个移动轮14提供固定的空间，利用四个移动轮14与地面的接触，完成带动固定在横托车板11上的多肉改色玩具进行移动。
24.如图1、6和7所示：
25.四个所述移动轮14的外表面上均通过胶水固定连接有橡胶圈。
26.进一步的，橡胶圈相当于轮胎，可增加四个移动轮14与地面之间的摩擦力，防止四个移动轮14转动的过程中与地面产生摩擦，这样会对四个移动轮14造成不可逆的破坏，还会造成动力的损失，而且设置有橡胶圈的好处还能起到减震的作用，防止固定在横托车板11上的多肉改色玩具在移动的过程中产生震荡，导致多肉改色玩具从横托车板11上脱落。
27.如图1-4、6和7所示：
28.两个所述车轮转轴13上均通过键槽和卡簧配合固定连接有传动链轮15。
29.进一步的，利用两个传动链轮15来实现带动两个车轮转轴13进行转动，最终带动四个移动轮14进行转动，完成带动固定在横托车板11上的多肉改色玩具进行移动。
30.如图1-5所示：
31.所述横托车板11上通过焊接固定连接有竖立凸板21，竖立凸板21上通过轴承孔转动连接有传动链轮22，传动链轮22与两个传动链轮15通过传动链传动连接。
32.进一步的，竖立凸板21可为传动链轮22提供转动的空间，而利用传动链轮22的转动可通过传动链带动两个传动链轮15进行转动，最终带动两个车轮转轴13进行转动，完成带动固定在横托车板11上的多肉改色玩具进行移动。
33.如图1-5所示：
34.所述横托车板11上通过焊接固定连接有限位滑框31，限位滑框31内通过槽滑动连接有减速电机32，减速电机32的输出轴上通过键槽和卡簧配合固定连接有方联转轴33，方联转轴33与传动链轮22通过方孔滑动连接。
35.进一步的，限位滑框31可为减速电机32提供固定的空间，启动减速电机32后可带动方联转轴33进行转动，而转动的方联转轴33即可带动传动链轮22进行转动，横托车板11上固定连接有可拆卸的蓄电池组，蓄电池组通过导线与减速电机32连接，实现为减速电机32提供电力的支持，确保减速电机32能够进行转动。
36.如图1-3和5所示：
37.所述限位滑框31上固定连接有封堵板41。
38.进一步的，利用封堵板41可实现对减速电机32的固定处理，防止减速电机32从限位滑框31上脱落。
39.如图1-3和5所示：
40.所述限位滑框31和所述封堵板41之间通过两个螺栓固定连接。
41.进一步的，利用两个螺栓固定的好处是方便将封堵板41从限位滑框31上取下，最终实现将减速电机32从限位滑框31上取出，完成对减速电机32的更换或维修。
42.如图1、2和6所示：
43.所述横托车板11上通过焊接固定连接有中心转轴51，中心转轴51的两端均通过圆孔转动连接有循环转板52。
44.进一步的，中心转轴51可为两个循环转板52提供转动的空间，可将装饰品分别固定在两个循环转板52上，在横托车板11进行移动的同时，两个循环转板52可进行循环的转动，从而带动两个循环转板52上的装饰品进行循环转动，起到美观的作用，增加多肉改色玩具的可玩性，进一步增加多肉改色玩具的销售量。
45.如图1、2和6所示：
46.所述中心转轴51的两端均通过螺纹连接有限位螺母61。
47.进一步的，利用两个限位螺母61实现对两个循环转板52的限位处理，防止两个循环转板52从中心转轴51上脱离，利用两个限位螺母61实现对两个循环转板52固定的好处是方便将两个循环转板52从中心转轴51上拆卸下来，方便将装饰品安装到两个循环转板52上或从两个循环转板52上拆卸下来。
48.如图1、2、6和7所示：
49.两个所述车轮转轴13的前后两端均通过键槽和卡簧配合固定连接有接触凸轮71，四个接触凸轮71分别与两个循环转板52接触。
50.进一步的，四个接触凸轮71前后相邻和左右相邻所处的状态不一致，从而保证两个循环转板52所处的斜度不一致，当两个车轮转轴13进行转动后，即可带动四个接触凸轮71进行转动，在四个接触凸轮71进行转动后，将会带动两个循环转板52进行循环的摆动，从而完成带动固定在两个循环转板52上的装饰品进行循环的摆动。
