1.本实用新型涉及折页机栅栏板总成技术领域,具体是一种折页机栅栏板总成。
背景技术:2.折页机是伴随现代印刷行业产生的现代印刷设备,现代印刷厂通常包含印前,印刷,印后三个加工工序,折页工序属于印后加工工序,是对设计范围内印刷后的各种不同尺寸和厚度的纸张进行折叠,适用于快速印刷中心、生产企业、公函文件、商务信函的大批量的折页,折页机上设置有一种栅栏板总成,传统的栅栏板往往只做运纸平台,对纸张进行限定时基本上靠人工,没办法自动调节,而且无法调节进纸的厚度。因此,本领域技术人员提供了一种折页机栅栏板总成,以解决上述背景技术中提出的问题。
技术实现要素:3.本实用新型的目的在于提供一种折页机栅栏板总成,以解决上述背景技术中提出的问题。
4.为实现上述目的,本实用新型提供如下技术方案:
5.一种折页机栅栏板总成,包括连接板、伺服电机、丝杆、固定支架、放纸平台、丝杆连接块、承载板、丝杆固定块、防漏板、限位支架、自动伸缩杆、伸长杆、限厚支架、限位杆固定块、限厚支架铺设板、限宽支架、限位杆、限位杆连接块、限宽支架铺设板、承载板槽、放纸平台槽;所述承载板上端设置有连接板,连接板一端设置有伺服电机,连接板远离伺服电机的一端设置有丝杆,丝杆外端活动连接有丝杆连接块,丝杆连接块一端设置有限宽支架铺设板,限宽支架铺设板一端设置有多个限宽支架,限宽支架活动连接在承载板槽内,限宽支架铺设板一端设置有限位杆连接块,限位杆连接块内活动连接有限位杆,限位杆一端设置有限位杆固定块,承载板上端设置有限位支架,限位支架外端设置有限厚支架铺设板,限厚支架铺设板下端设置有伸长杆,伸长杆下端设置有自动伸缩杆,限厚支架铺设板下端设置有多个限厚支架,限厚支架活动连接在承载板槽内,承载板一端设置有防漏板,承载板下端设置有固定支架,固定支架外端设置有放纸平台,放纸平台上端开设有放纸平台槽。
6.与现有技术相比,本实用新型的有益效果是:将装置安装在折页机上,防漏板下端对准放纸口,启动自动伸缩杆将伸长杆下降,使限厚支架铺设板达到合适的高度,从而使通过承载板与放纸平台之间的纸在限厚支架的限制下达到合适的厚度,使用伺服电机旋转丝杆,从而使丝杆连接块在丝杆上进行移动,从而带动限宽支架铺设板在限位杆连接块的限制下沿着限位杆进行移动,从而调节处在放纸平台槽与承载板槽之间的限宽支架对来往纸张进行限宽,因为存在限位杆固定块与丝杆固定块,所以为丝杆与限位杆提供固定,将出纸口放到放纸平台与防漏板之间,从而在防漏板与限厚支架的限制下通过防漏板后,一端接触到限宽支架停止运动并返回,本实用新型因设有限宽支架,在纸张通过放纸平台接触到限宽支架后返回,因为存在伺服电机与丝杆,可对限宽支架更好的进行自动调节,因设有限厚支架,在自动伸缩杆工作后可使限厚支架调节不同的高度,从而使通过的纸张达到预期
厚度,更好的对纸张进行折页,因设有防漏板,在纸张到达放纸平台后,防止向上方移动从而从上方露出,减少纸张丢失率。
附图说明

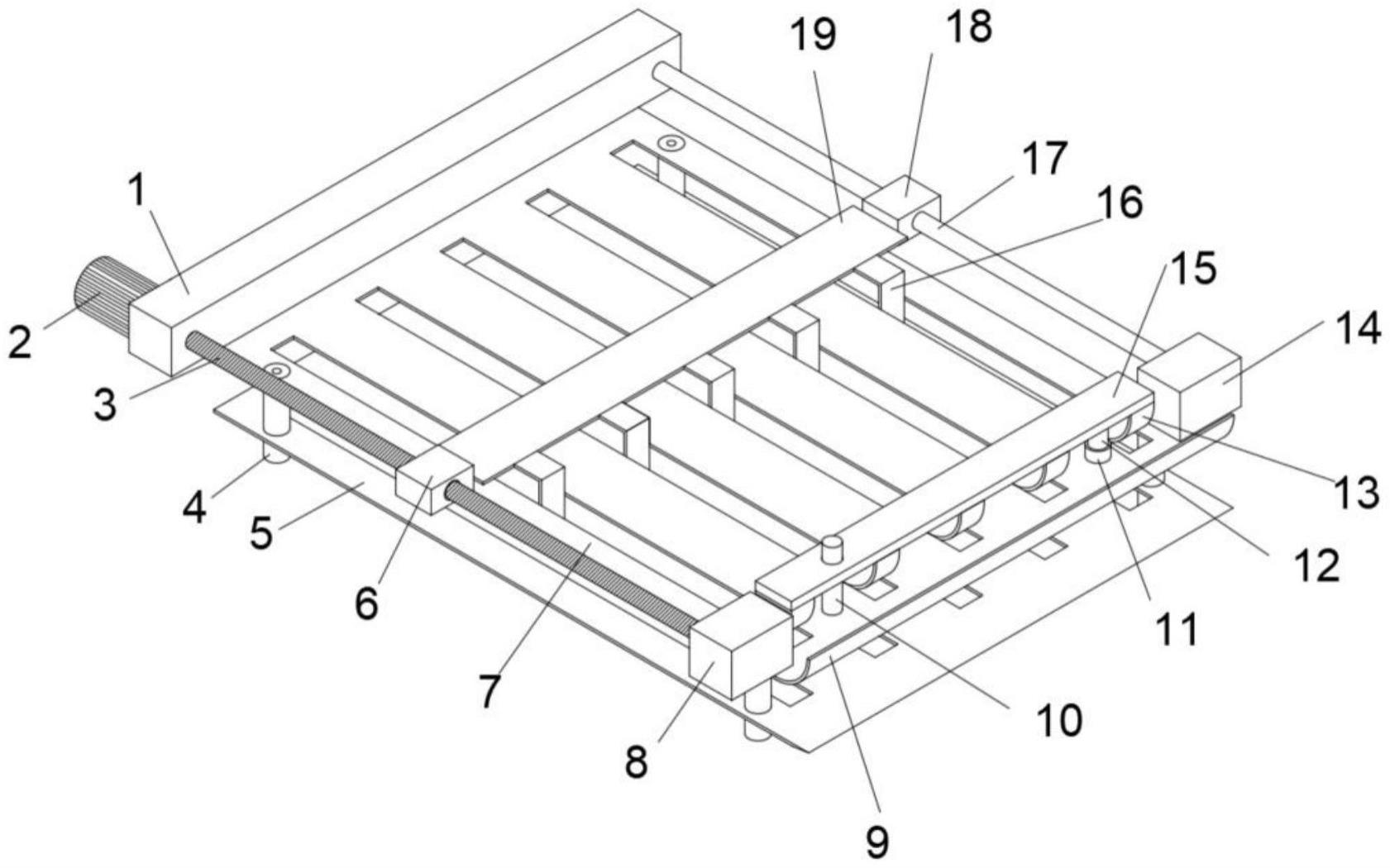

7.图1为一种折页机栅栏板总成的结构示意图。
8.图2为一种折页机栅栏板总成中限厚支架铺设板的结构示意图。
9.图3为一种折页机栅栏板总成中承载板的结构示意图。
10.图4为一种折页机栅栏板总成中放纸平台的结构示意图。
11.图5为一种折页机栅栏板总成中限宽支架铺设板的结构示意图
12.图中:1-连接板、2-伺服电机、3-丝杆、4-固定支架、5-放纸平台、6-丝杆连接块、7-承载板、8-丝杆固定块、9-防漏板、10-限位支架、11-自动伸缩杆、12-伸长杆、13-限厚支架、14-限位杆固定块、15-限厚支架铺设板、16-限宽支架、17-限位杆、18-限位杆连接块、19-限宽支架铺设板、20-承载板槽、21-放纸平台槽。
具体实施方式
13.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
14.请参阅图1~5,本实用新型实施例中,一种折页机栅栏板总成,包括连接板1、伺服电机2、丝杆3、固定支架4、放纸平台5、丝杆连接块6、承载板7、丝杆固定块8、防漏板9、限位支架10、自动伸缩杆11、伸长杆12、限厚支架13、限位杆固定块14、限厚支架铺设板15、限宽支架16、限位杆17、限位杆连接块18、限宽支架铺设板19、承载板槽20、放纸平台槽21;所述承载板7上端设置有连接板1,连接板1一端设置有伺服电机2,连接板1远离伺服电机2的一端设置有丝杆3,丝杆3外端活动连接有丝杆连接块6,丝杆连接块6一端设置有限宽支架铺设板19,限宽支架铺设板19一端设置有多个限宽支架16,限宽支架16活动连接在承载板槽20内,限宽支架铺设板19一端设置有限位杆连接块18,限位杆连接块18内活动连接有限位杆17,限位杆17一端设置有限位杆固定块14,承载板7上端设置有限位支架10,限位支架10外端设置有限厚支架铺设板15,限厚支架铺设板15下端设置有伸长杆12,伸长杆12下端设置有自动伸缩杆11,限厚支架铺设板15下端设置有多个限厚支架13,限厚支架13活动连接在承载板槽20内,承载板7一端设置有防漏板9,承载板7下端设置有固定支架4,固定支架4外端设置有放纸平台5,放纸平台5上端开设有放纸平台槽21。
15.本实用新型的工作原理是:
16.本实用新型涉及一种折页机栅栏板总成,将装置安装在折页机上,防漏板9下端对准放纸口,启动自动伸缩杆12将伸长杆11下降,使限厚支架铺设板15达到合适的高度,从而使通过承载板7与放纸平台5之间的纸在限厚支架13的限制下达到合适的厚度,使用伺服电机2旋转丝杆3,从而使丝杆连接块6在丝杆3上进行移动,从而带动限宽支架铺设板19在限位杆连接块18的限制下沿着限位杆17进行移动,从而调节处在放纸平台槽21与承载板槽20之间的限宽支架16对来往纸张进行限宽,因为存在限位杆固定块14与丝杆固定块8,所以为丝杆3与限位杆17提供固定,将出纸口放到放纸平台5与防漏板9之间,从而在防漏板9与限厚支架13的限制下通过防漏板9后,一端接触到限宽支架16停止运动并返回,本实用新型因设有限宽支架16,在纸张通过放纸平台5接触到限宽支架16后返回,因为存在伺服电机2与丝杆3,可对限宽支架16更好的进行自动调节,因设有限厚支架13,在自动伸缩杆12工作后可使限厚支架13调节不同的高度,从而使通过的纸张达到预期厚度,更好的对纸张进行折页,因设有防漏板9,在纸张到达放纸平台5后,防止向上方移动从而从上方露出,减少纸张丢失率。
17.对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
18.此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
