一种带提手锁定结构的饭盒的制作方法

1.本实用新型属于家用小家电产品技术领域,特别涉及一种带提手锁定结构的饭盒。


背景技术:

2.现有技术中,现有技术的饭盒提手均设置在饭盒的上盖上,饭盒的上盖再与饭盒主体扣合连接,从而实现提取饭盒整体的目的。
3.目前常用的是上盖与饭盒主体之间采用强脱扣合的方式进行连接,多次使用后会出现扣合不紧的现象,且提取动作过程较为繁琐,此外,在多次使用提取后提手与饭盒主体无法限位存在晃动现象。
4.因此,研发一种带有能及时的锁定或解锁的提手锁定结构的饭盒迫在眉睫。


技术实现要素:

5.本实用新型的目的是克服现有技术的不足,具体公开一种带提手锁定结构的饭盒,提手与上盖之间扣合紧固,提取动作简单可靠,同时其能有效地保证饭盒在提取时提手稳定不晃动,确保提手的使用性能和使用寿命。
6.为了达到上述技术目的,本实用新型是按以下技术方案实现的:
7.本实用新型所述的一种带提手锁定结构的饭盒,包括底部带有发热元件的外壳体、底盖、内盒体、内盖、上盖和提手,所述提手活动的铰接在外壳体的两侧壁,所述提手的两下端部位置均连接有提手锁定结构,所述提手锁定结构与上盖通过卡合的方式连接,所述外壳体的底部设有发热元件。
8.作为上述技术的进一步改进,所述提手锁定结构包括解锁按钮本体、解锁按钮滑块,所述提手上对应位置设有供解锁按钮滑块能上下滑动的滑槽,所述解锁按钮本体的底部内侧安装有弹簧,所述弹簧安装在提手与解锁按钮本体底部的连接处,且与提手和解锁按钮本体均抵触配合。
9.作为上述技术的更进一步改进,所述解锁按钮本体上设有自锁凸点,所述上盖的边沿对应设有能与自锁凸点对应卡合的上盖自锁凹点。
10.作为上述技术的更进一步改进,所述自锁凸点为n型块结构,所述上盖自锁凹点为弧形的凹槽结构。
11.作为上述技术的更进一步改进,所述解锁按钮本体的内侧底部设有成对的倒l型卡块,所述提手上设有供所述倒l型卡块卡合且能进行上下滑动的卡槽。
12.与现有技术相比,本实用新型的有益效果是:
13.(1)本实用新型所述的带提手锁定结构的饭盒,解锁按钮通过解锁按钮滑块能沿着提手上下进行滑动;
14.(2)本实用新型所述的带提手锁定结构的饭盒,解锁按钮本体上设置的自锁凸点与上盖设置的自锁凹点对应卡合,当转动提手至竖直位置时自锁凸点自动滑入上盖自锁凹
点内实现自锁,此时提手不会转动,避免了提取饭盒时提手多次转动而带来的损伤和晃动;
15.(3)本实用新型所述的带提手锁定结构的饭盒,解锁按钮本体与提手之间装有弹簧,实现解锁按钮本体能上下活动,当解锁按钮向下滑动时,自锁凸点脱离自锁凹点从而实现提手转动,这样就较好的实现了自锁和解锁的两种模式,方便实用。
附图说明
16.下面结合附图和具体实施例对本实用新型做详细的说明:

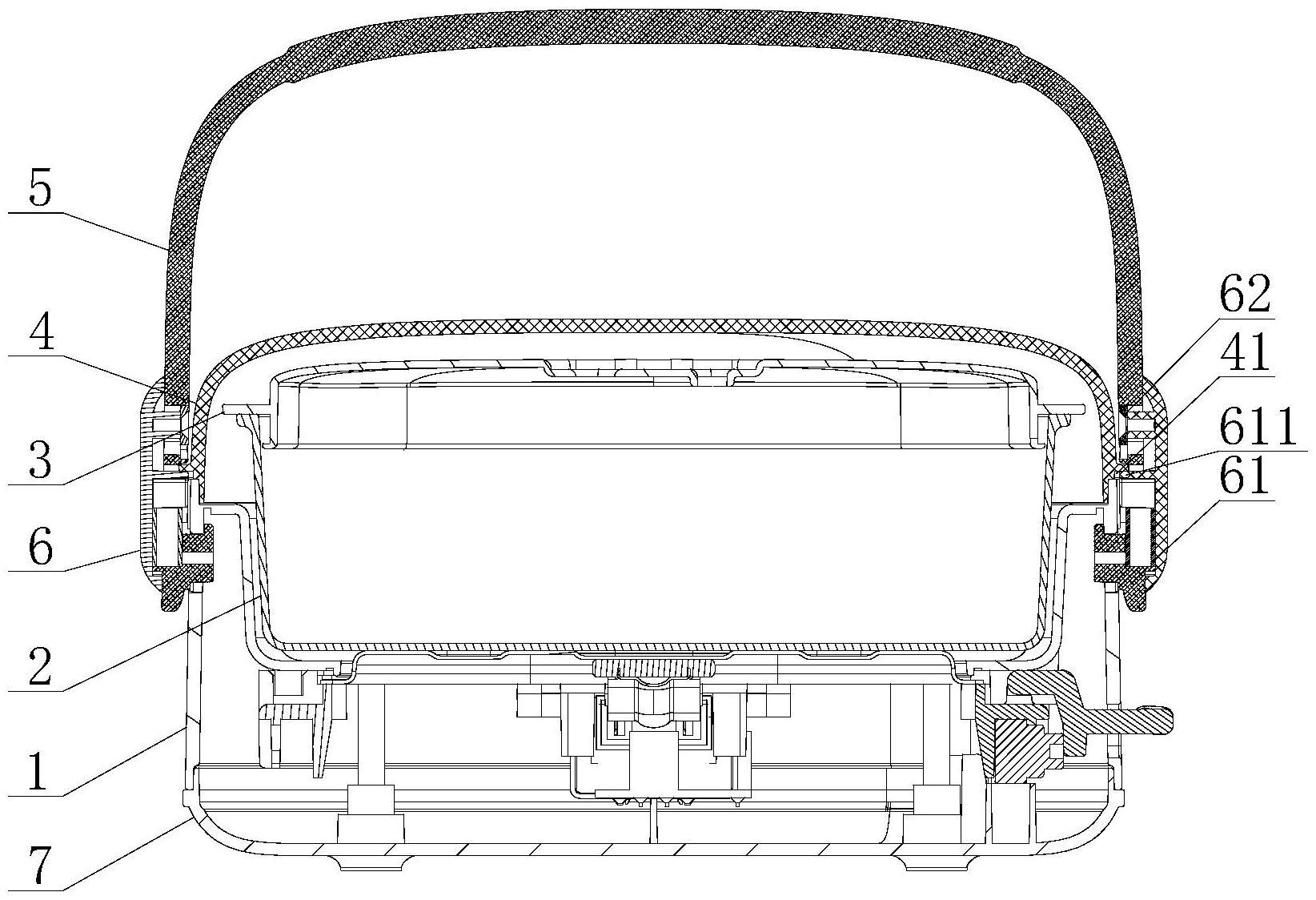

17.图1是本实用新型所述的带提手锁定结构的饭盒内部结构剖视图(整体结构);
18.图2是本实用新型所述的带提手锁定结构的饭盒的分解状态示意图。
具体实施方式
19.如图1、图2所示,本实用新型所述的一种带提手锁定结构的饭盒,包括底部带有发热元件的外壳体1、底盖7、内盒体2、内盖3、上盖4和提手5,所述提手5活动的铰接在外壳体1的两侧壁,所述提手5的两下端部位置均连接有提手锁定结构6,所述提手锁定结构6与上盖4通过卡合的方式连接,且所述外壳体1的底部设有发热元件。
20.如图2所示,所述提手锁定结构6包括解锁按钮本体61、解锁按钮滑块62,所述提手5上对应位置设有供解锁按钮滑块62能上下滑动的滑槽51,所述解锁按钮本体61的底部内侧安装有弹簧7,所述弹簧7安装在提手5与解锁按钮本体61底部的连接处,且与提手5和解锁按钮本体61均抵触配合。
21.此外,所述解锁按钮本体61上设有自锁凸点611,所述上盖4的边沿对应设有能与自锁凸点611对应卡合的上盖自锁凹点41,所述自锁凸点611为n型块状结构,所述上盖自锁凹点41为弧形的凹槽结构。
22.在本实用新型中,所述解锁按钮本体61的内侧底部设有成对的倒l型卡块612,所述提手5上设有供所述倒l型卡块612卡合且能进行上下滑动的卡槽52,解锁按钮本体61安装时,倒l型卡块612进入卡槽52内,并通过卡槽52内的挡块521限定其上下方向滑动及滑动的幅度大小,结构牢固可靠,确保提手锁定结构6的安装稳固性。
23.以下具体说明本实用新型所述的提手锁定结构的饭盒提手自锁和解锁的工作过程:
24.(1)自锁过程:解锁按钮本体61上设置的自锁凸点611与上盖4设置的上盖自锁凹点41对应卡合时,当转动提手5至竖直位置时自锁凸点611会自动的滑入上盖自锁凹点41内实现自锁,此时提手4不会转动,避免了提取饭盒时提手4的多次转动而带来的损伤和晃动;
25.(2)解锁过程:解锁按钮本体61与提手4之间装有弹簧7,实现解锁按钮本体1能上下活动,当解锁按钮本体61向下滑动时,弹簧7被压缩,自锁凸点611会脱离上盖自锁凹点41从而实现提手4的转动,以满足提手4需要转动的任何场合。
26.本实用新型所述的饭盒,通过提手锁定结构的设置,能较好的实现提手自锁和解锁的两种模式,减少提取时的晃动,方便实用,提手使用寿命大大延长。
27.本实用新型并不局限于上述实施方式,凡是对本实用新型的各种改动或变型不脱离本实用新型的精神和范围,倘若这些改动和变型属于本实用新型的权利要求和等同技术范围之内,则本实用新型也意味着包含这些改动和变型。


技术特征:
1.一种带提手锁定结构的饭盒,包括底部带有发热元件的外壳体、底盖、内盒体、内盖、上盖和提手,所述提手活动的铰接在外壳体的两侧壁,其特征在于:所述提手的两下端部位置均连接有提手锁定结构,所述提手锁定结构与上盖通过卡合的方式连接。2.根据权利要求1所述的带提手锁定结构的饭盒,其特征在于:所述提手锁定结构包括解锁按钮本体、解锁按钮滑块,所述提手上对应位置设有供解锁按钮滑块能上下滑动的滑槽,所述解锁按钮本体的底部内侧安装有弹簧,所述弹簧安装在提手与解锁按钮本体底部的连接处,且与提手和解锁按钮本体均抵触配合。3.根据权利要求2所述的带提手锁定结构的饭盒,其特征在于:所述解锁按钮本体上设有自锁凸点,所述上盖的边沿对应设有能与自锁凸点对应卡合的上盖自锁凹点。4.根据权利要求3所述的带提手锁定结构的饭盒,其特征在于:所述自锁凸点为n型块结构,所述上盖自锁凹点为弧形的凹槽结构。5.根据权利要求4所述的带提手锁定结构的饭盒,其特征在于:所述解锁按钮本体的内侧底部设有成对的倒l型卡块,所述提手上设有供所述倒l型卡块卡合且能进行上下滑动的卡槽。

技术总结
本实用新型属于家用小家电产品技术领域,特别涉及一种带提手锁定结构的饭盒,包括底部带有发热元件的外壳体、底盖、内盒体、内盖、上盖和提手,所述提手活动的铰接在外壳体的两侧壁,所述提手的两下端部位置均连接有提手锁定结构,所述提手锁定结构与上盖通过卡合的方式连接。该带提手锁定结构的饭盒,提手与上盖之间扣合紧固,提取动作简单可靠,通过提手锁定结构的设置,能较好的实现提手自锁和解锁的两种模式,减少提取时的晃动,方便实用,确保提手的使用性能和使用寿命。的使用性能和使用寿命。的使用性能和使用寿命。


技术研发人员:杨志桥 张建
受保护的技术使用者:汕头市秀竹电器有限公司
技术研发日:2023.04.26
技术公布日:2023/10/27
