一种具有湿度监测的制袋机的制作方法-j9九游会真人

1.本实用新型涉及制袋机技术领域，具体为一种具有湿度监测的制袋机。


背景技术：

2.制袋机就是制作各种塑料包装袋或其他材料包装袋的机器，其加工范围为各种大小厚薄规格不同的塑料或其他材料的包装袋，一般来说以塑料包装袋为主要产品。
3.现有的就拥有湿度监测功能的制袋机大部分为一体式的结构，在监测仪出现故障需要更换时，不能及时安装正常的监测仪使制袋机继续运行，等待维修会影响流水线工作的进度。


技术实现要素：

4.针对现有技术的不足，本实用新型提供了一种具有湿度监测的制袋机，解决了上述背景技术中提出的问题。
5.为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有湿度监测的制袋机，包括湿度监测仪、安装座，所述湿度监测仪的两侧都设置有固定块，所述安装座的两侧都设置有锁定盒，两个所述锁定盒内壁转动有齿轮，所述齿轮两侧都与齿条啮合，所述齿条与锁定盒内壁滑动连接，两个所述齿条相互远离的一端都固定连接有卡板，两个所述卡板贯穿锁定盒的两端，所述齿轮转轴的末端贯穿锁定盒固定连接有锁止杆，所述锁止杆包括主杆，所述主杆的内部设置连动座，所述主杆内部底端设置有卡座，所述主杆外侧通过开口与转杆滑动且转动连接，所述主杆开口边缘设置有缓冲盒，所述缓冲盒内部贯穿且转动连接有缓冲杆，所述转杆底端固定连接有卡杆，所述卡杆贯穿连动座并与其转动且滑动连接，所述卡杆底端固定连接有锁杆。
6.优选的，所述安装座的内部为一个长方形的槽，其两侧距离角十厘米的位置各开有两个凹槽。
7.优选的，所述固定块共有四个，其与安装座内的凹槽相适配，每个固定块的内侧都有一块凹槽且与卡板适配。
8.优选的，所述齿条与齿轮均为梯形齿，齿间距为五毫米，齿轮的分度圆直径十一厘米。
9.优选的，所述锁杆为一根横杆与两根竖杆组成，靠里侧的竖杆长于外侧的竖杆，两根竖杆的间距为两厘米。
10.优选的，所述卡座位于距离卡杆三厘米的位置，卡座由弹簧座与两根有倾斜面的立杆组成，靠近卡杆的立杆的倾斜面为四十五度且其里侧设置有两个卡块构成的卡槽，卡槽与锁杆适配，另一根立杆的倾斜面为七十五度。
11.优选的，所述转杆的末端与连动座上端通过弹簧紧密连接，弹簧的当前处于压缩状态。
12.本实用新型提供了一种具有湿度监测的制袋机。具备以下有益效果：
13.(1)该具有湿度监测的制袋机通过设置锁止杆不仅能简单操作实现安装，还可以使湿度监测仪在安装完成后不会因为意外触碰而造成湿度监测仪意外脱离固定的情况，该设计在实现方便装卸同时，而且还能对自身自行保护，在一定程度上体现了装置的实用性。
14.(2)该具有湿度监测的制袋机通过设置缓冲盒可以对转杆在弹出时的速度进行限制，避免人员操作时因为转杆的快速弹出对自身造成伤害，间接的提高了该装置的安全性。
附图说明

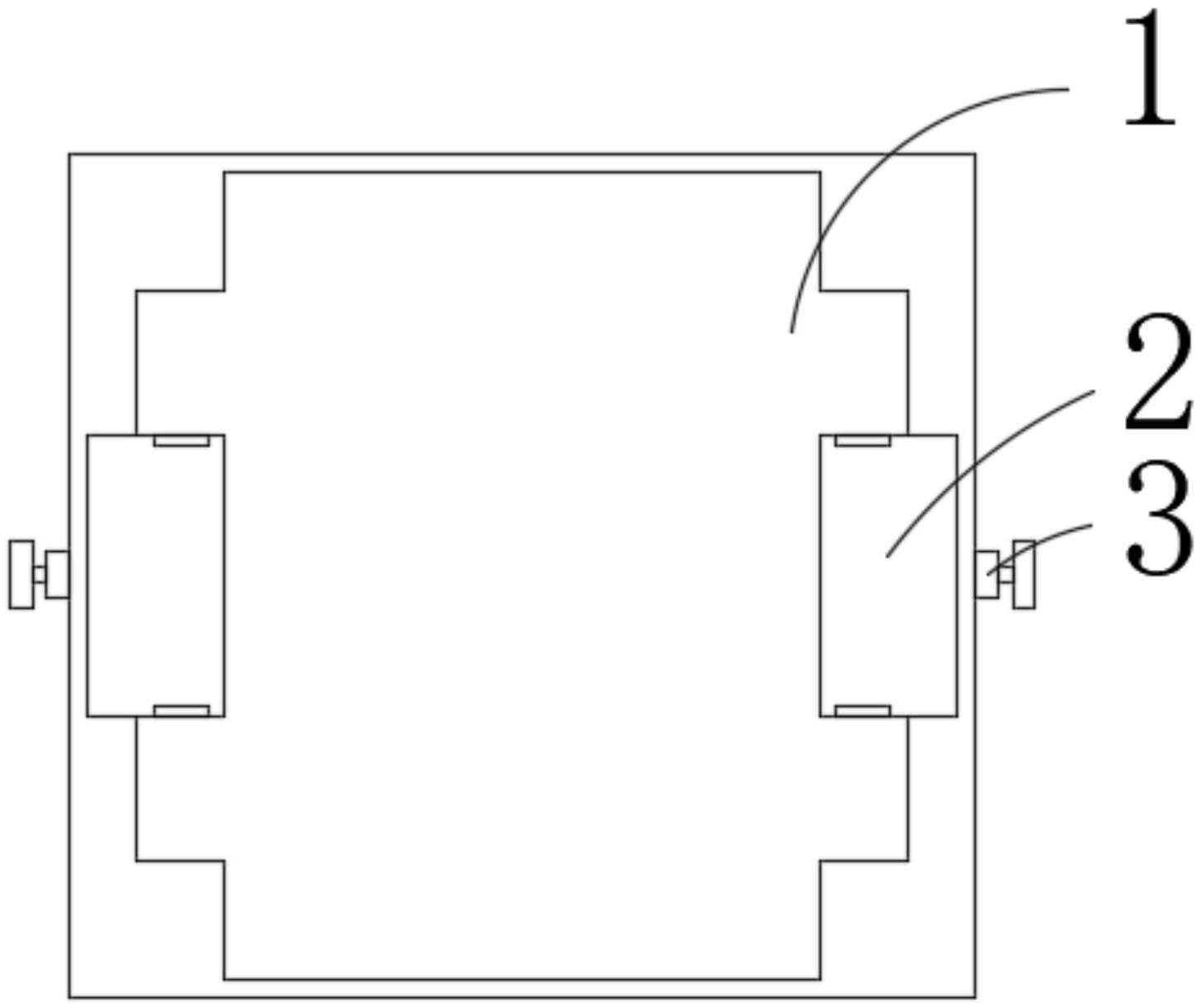

15.图1为本实用新型安装座的结构示意图；
16.图2为本实用新型湿度监测仪的结构示意图；
17.图3为本实用新型锁定盒的结构示意图；
18.图4为本实用新型锁止杆的结构示意图；
19.图5为本实用新型卡座与锁止杆侧视图的结构示意图；
20.图6为本实用新型卡座与锁止杆俯视图的结构示意图；
21.图7为本实用新型缓冲盒的结构示意图。
22.图中：1、安装座；2、锁定盒；21、卡板；22、齿条；23、齿轮；3、锁止杆；31、缓冲盒；311、缓冲杆；32、转杆；33、连动座；34、卡杆；35、锁杆；36、卡座；37、主杆；4、湿度监测仪；41、固定块。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
24.请参阅图1-7，本实用新型提供一种技术方案：一种具有湿度监测的制袋机，包括湿度监测仪4、安装座1，湿度监测仪4的两侧都设置有固定块41，固定块41共有四个，其与安装座1内的凹槽相适配，每个固定块41的内侧都有一块凹槽且与卡板21适配，四周都设置固定块41使湿度监测仪4在安装座1内更加的稳定，安装座1的两侧都设置有锁定盒2，安装座1的内部为一个长方形的槽，其两侧距离角十厘米的位置各开有两个凹槽，两个锁定盒2内壁转动有齿轮23，齿轮23两侧都与齿条22啮合，齿条22与齿轮23均为梯形齿，齿间距为五毫米，齿轮23的分度圆直径十一厘米，通过齿轮23与齿条22进行传动可以保证恒定的传动比，并且传动效率比较高，一般使用寿命也比较长，齿条22与锁定盒2内壁滑动连接，两个齿条22相互远离的一端都固定连接有卡板21，两个卡板21贯穿锁定盒2的两端，齿轮23转轴的末端贯穿锁定盒2固定连接有锁止杆3，锁止杆3包括主杆37，主杆37的内部设置连动座33，主杆37内部底端设置有卡座36，卡座36位于距离卡杆34三厘米的位置，卡座36由弹簧座与两根有倾斜面的立杆组成，靠近卡杆34的立杆的倾斜面为四十五度且其里侧设置有两个卡块构成的卡槽，卡槽与锁杆35适配，另一根立杆的倾斜面为七十五度，不同的角度的倾斜面在接触时会产生不同的效果，角度偏大的仅需要对其进行少量的作用即可移动很大的距离，主杆37外侧通过开口与转杆32滑动且转动连接，转杆32的末端与连动座33上端通过弹簧紧密连接，弹簧的当前处于压缩状态，弹簧的设置可以使转杆32在按动后可以自行的复位省去了手动操作的步骤，优化了使用时的触感，主杆37开口边缘设置有缓冲盒31，缓冲盒31内
部贯穿且转动连接有缓冲杆311，通过设置缓冲盒31可以对转杆32在弹出时的速度进行限制，避免人员操作时因为转杆32的快速弹出对自身造成伤害，间接的提高了该装置的安全性，转杆32底端固定连接有卡杆34，卡杆34贯穿连动座33并与其转动且滑动连接，卡杆34底端固定连接有锁杆35，锁杆35为一根横杆与两根竖杆组成，靠里侧的竖杆长于外侧的竖杆，两根竖杆的间距为两厘米，通过设置锁止杆3不仅能简单操作实现安装，还可以使湿度监测仪4在安装完成后不会因为意外触碰而造成湿度监测仪4意外脱离固定的情况，该设计在实现方便装卸同时，而且还能对自身自行保护，在一定程度上体现了装置的实用性。
25.使用时，通过将湿度监测仪4的固定块41对准安装座1的槽口插入，接着通过转动两侧的锁止杆3使齿轮23转动，并由齿轮23带动两侧的齿条22向外侧移动使卡板21与固定块41上的凹槽贴合，此时湿度监测仪4将被固定在安装座1中，此时通过按动转杆32使卡杆34上的长杆与卡座36上四十五度的立杆接触，由于立杆表面的倾斜面的缘故，立杆将被带动向下移动，当长杆超过四十五度立杆时，卡座36会由于弹簧自动复位，并将锁杆35限制在卡座36上，从而使转杆32整体上无法转动实现了自锁的效果，当需要将湿度监测仪4进行拆除时，通过按动转杆32使锁杆35上的短杆与卡座36上的七十五度杆接触并带动其向下移动，当卡座36下降到最大距离时松开转杆32，此时锁杆35上的长杆会因为高度差脱离卡座36的限制，同时转杆32受到弹簧的作用带动卡杆34朝外侧移动，在移动的过程中缓冲盒31中的缓冲杆311将会限制转杆32的移动速度，使转杆32缓慢的进行移动防止快速的弹出对工作人员造成伤害，当卡杆34与连动座33的凹槽贴合时，转动转杆32将会带动主杆37进行转动，从而可以使齿轮23转动并带动齿条22收缩，进而使卡板21脱离固定块41的凹槽即可将湿度监测仪4进行拆除。
26.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
