1.本实用新型涉及建筑工程技术领域，尤其涉及一种适用于改扩建建筑工程项目的卸料平台。


背景技术：

2.在建筑工程的改扩建项目中，不同于新建项目的建筑物是从基础自下而上、从无到有逐步施工加高，其一般都会保留部分或局部原有建筑，新的构筑物建设时必须考虑该原有建筑的影响。当原有建筑与新建结构相邻较近时会对新建结构造成一定影响，例如在建筑材料垂直运输时的卸料平台，传统卸料平台都是有两根水平钢梁锚固在楼层板上，随着楼层的增加，卸料平台也随之升高。但在改扩建项目中由于原有建筑在新建结构外侧，从而影响卸料平台的安装，造成传统样式的卸料平台无法使用，影响建筑材料的输送。


技术实现要素：

3.本实用新型所要解决的技术问题是提供一种适用于改扩建建筑工程项目的卸料平台，本卸料平台克服原有建筑对建筑材料输送影响，结构简单，安装与拆卸方便、快速，有效解决原有建筑旁设置卸料平台的难题。
4.为解决上述技术问题，本实用新型适用于改扩建建筑工程项目的卸料平台包括原有建筑的竖向保留柱、三根悬挑槽钢、钢管护栏和斜拉钢索，所述三根悬挑槽钢中两根悬挑槽钢分别水平设于所述竖向保留柱两侧，另一根悬挑槽钢水平设于所述竖向保留柱中部并且位于两根悬挑槽钢之间，相邻悬挑槽钢之间间隔设置拉结槽钢，三根悬挑槽钢与拉结槽钢构成悬挑平板结构，所述悬挑平板结构的悬挑端邻近新建结构，所述钢管护栏设于所述悬挑平板结构周边，所述斜拉钢索两端分别连接所述悬挑平板结构的悬挑端和竖向保留柱上方的拉结点。
5.进一步，所述悬挑平板结构表面铺设钢板网或硬质模板。
6.进一步，所述悬挑平板结构邻近新建结构侧的三根悬挑槽钢之间至少设有一根可拆卸的封口型钢。
7.进一步，所述竖向保留柱上方的拉结点为焊接拉环或植入膨胀螺栓。
8.进一步，所述竖向保留柱周边设有槽钢托梁，所述槽钢托梁抵靠至所述三根悬挑槽钢的底面。
9.进一步，所述槽钢托梁通过焊接或螺栓固定于所述竖向保留柱周边。
10.由于本实用新型适用于改扩建建筑工程项目的卸料平台采用了上述技术方案，即本卸料平台包括原有建筑的竖向保留柱、三根悬挑槽钢、钢管护栏和斜拉钢索，三根悬挑槽钢中两根悬挑槽钢分别水平设于竖向保留柱两侧，另一根悬挑槽钢水平设于竖向保留柱中部并且位于两根悬挑槽钢之间，相邻悬挑槽钢之间间隔设置拉结槽钢，三根悬挑槽钢与拉结槽钢构成悬挑平板结构，悬挑平板结构的悬挑端邻近新建结构，钢管护栏设于悬挑平板结构周边，斜拉钢索两端分别连接悬挑平板结构的悬挑端和竖向保留柱上方的拉结点。本
卸料平台克服原有建筑对建筑材料输送影响，结构简单，安装与拆卸方便、快速，有效解决原有建筑旁设置卸料平台的难题。
附图说明
11.下面结合附图和实施方式对本实用新型作进一步的详细说明：

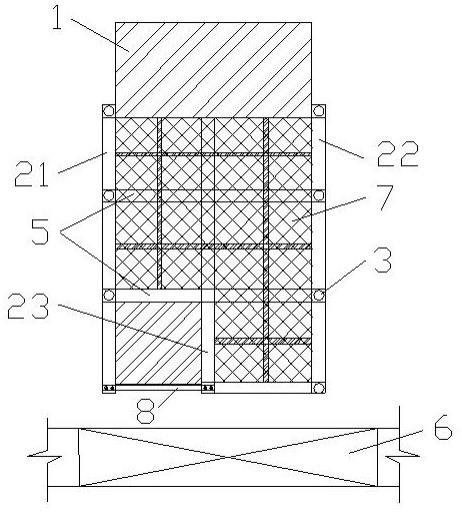

12.图1为本实用新型适用于改扩建建筑工程项目的卸料平台平面示意图；
13.图2为本卸料平台的立面示意图；
14.图3为图2中a部放大示意图。
具体实施方式
15.实施例如图1和图2所示，本实用新型适用于改扩建建筑工程项目的卸料平台包括原有建筑的竖向保留柱1、三根悬挑槽钢、钢管护栏3和斜拉钢索4，所述三根悬挑槽钢中两根悬挑槽钢21、22分别水平设于所述竖向保留柱1两侧，另一根悬挑槽钢23水平设于所述竖向保留柱1中部并且位于两根悬挑槽钢21、22之间，相邻悬挑槽钢之间间隔设置拉结槽钢5，三根悬挑槽钢与拉结槽钢构成悬挑平板结构，所述悬挑平板结构的悬挑端邻近新建结构6，所述钢管护栏3设于所述悬挑平板结构周边，所述斜拉钢索4两端分别连接所述悬挑平板结构的悬挑端和竖向保留柱1上方的拉结点11。
16.优选的，所述悬挑平板结构表面铺设钢板网7或硬质模板。
17.优选的，所述悬挑平板结构邻近新建结构6侧的三根悬挑槽钢之间至少设有一根可拆卸的封口型钢8。
18.封口型钢与三根悬挑槽钢连接后形成一个闭环的方框，使卸料平台可以正好套在保留柱内，约束其活动范围，即卸料平台只能箍在保留柱上；另外封口型钢方便卸料平台的快速安装和拆卸，使用时，只要紧固或拆除封口型钢与悬挑槽钢的螺栓，即可使卸料平台与保留柱结合或分离，达到安全安装和拆除的目的。
19.优选的，所述竖向保留柱1上方的拉结点11为焊接拉环或植入膨胀螺栓。
20.优选的，如图3所示，所述竖向保留柱1周边设有槽钢托梁9，所述槽钢托梁9抵靠至所述三根悬挑槽钢的底面。使得悬挑平板结构可以搁置在该槽钢托梁上。
21.优选的，所述槽钢托梁9通过焊接或螺栓固定于所述竖向保留柱1周边。当竖向保留柱为钢结构时，槽钢托梁可以焊接于该钢结构；当竖向保留柱为混凝土结构时，可见采用膨胀螺栓固定槽钢托梁。
22.根据原有建筑的结构特点，找出其主要的竖向承重结构，例如竖向保留柱，在竖向保留柱上附着三根悬挑槽钢作为本卸料平台的基础，经拉结槽钢构成悬挑平板结构，并相应设置钢管护栏和斜拉钢索，以确保卸料平台作业的安全。
23.本卸料平台中悬挑槽钢采用14#槽钢，宽度为2米，整体长度应能基本满足所装物料的需求，并不大于3米；钢管护栏的钢管直径不小于40mm，高度不小于1200mm；斜拉钢索直径不小于14mm。
24.卸料平台设置时，先根据需要设置卸料平台的标高，在竖向保留柱周边安装槽钢托梁，然后根据竖向保留柱的尺寸加工悬挑平板结构，悬挑平板结构的悬挑槽钢连接竖向保留柱并搁置于槽钢托梁，设置斜拉钢索以及钢管护栏，铺设钢板网或硬质模板，即可实现
建筑材料向新建结构的输送。使用完后，拆除槽钢托梁、悬挑槽钢及斜拉钢索，在上一层高度的竖向保留柱处，重新安装槽钢托梁、悬挑槽钢及斜拉钢索，达到循环使用的目的。


技术特征：
1.一种适用于改扩建建筑工程项目的卸料平台，包括原有建筑的竖向保留柱，其特征在于：还包括三根悬挑槽钢、钢管护栏和斜拉钢索，所述三根悬挑槽钢中两根悬挑槽钢分别水平设于所述竖向保留柱两侧，另一根悬挑槽钢水平设于所述竖向保留柱中部并且位于两根悬挑槽钢之间，相邻悬挑槽钢之间间隔设置拉结槽钢，三根悬挑槽钢与拉结槽钢构成悬挑平板结构，所述悬挑平板结构的悬挑端邻近新建结构，所述钢管护栏设于所述悬挑平板结构周边，所述斜拉钢索两端分别连接所述悬挑平板结构的悬挑端和竖向保留柱上方的拉结点。2.根据权利要求1所述的适用于改扩建建筑工程项目的卸料平台，其特征在于：所述悬挑平板结构表面铺设钢板网或硬质模板。3.根据权利要求1或2所述的适用于改扩建建筑工程项目的卸料平台，其特征在于：所述悬挑平板结构邻近新建结构侧的三根悬挑槽钢之间至少设有一根可拆卸的封口型钢。4.根据权利要求3所述的适用于改扩建建筑工程项目的卸料平台，其特征在于：所述竖向保留柱上方的拉结点为焊接拉环或植入膨胀螺栓。5.根据权利要求3所述的适用于改扩建建筑工程项目的卸料平台，其特征在于：所述竖向保留柱周边设有槽钢托梁，所述槽钢托梁抵靠至所述三根悬挑槽钢的底面。6.根据权利要求5所述的适用于改扩建建筑工程项目的卸料平台，其特征在于：所述槽钢托梁通过焊接或螺栓固定于所述竖向保留柱周边。

技术总结
本实用新型公开了一种适用于改扩建建筑工程项目的卸料平台，本卸料平台包括原有建筑的竖向保留柱、三根悬挑槽钢、钢管护栏和斜拉钢索，三根悬挑槽钢中两根悬挑槽钢分别水平设于竖向保留柱两侧，另一根悬挑槽钢水平设于竖向保留柱中部并且位于两根悬挑槽钢之间，相邻悬挑槽钢之间间隔设置拉结槽钢，三根悬挑槽钢与拉结槽钢构成悬挑平板结构，悬挑平板结构的悬挑端邻近新建结构，钢管护栏设于悬挑平板结构周边，斜拉钢索两端分别连接悬挑平板结构的悬挑端和竖向保留柱上方的拉结点。本卸料平台克服原有建筑对建筑材料输送影响，结构简单，安装与拆卸方便、快速，有效解决原有建筑旁设置卸料平台的难题。置卸料平台的难题。置卸料平台的难题。
