1.本实用新型涉及儿童游乐设备技术领域，特别涉及一种儿童游乐亭。


背景技术：

2.随着生活水平的提高，孩子们的生活也日益丰富，儿童的游乐设施也多种多样，儿童游乐亭就属于游乐设施的一种，可放置在室内或室外供孩子们游玩，游乐亭的造型也多种多样，现有技术中如专利公开号：cn204112785u中公开的一种用于游乐场的竹形顶亭子，亭子设置有三个出口分别与其他娱乐设施相连接，孩子可选择在亭子内休息或者通过三个出口到达其他的娱乐设施。本实用新型设计了竹形顶盖，外观简洁大方，既可起到对众多娱乐设施的衔接作用，又可为孩子提供另一种休闲娱乐的场所，丰富了孩子们的娱乐内容，但其为整体式结构，固定在一个地方，不方便拆卸和搬运，而且比较占空间，造成资源浪费。


技术实现要素：

3.针对现有技术中的上述不足，本实用新型提供了一种儿童游乐亭，其方便拆卸、可折叠收纳、方便搬运，适合儿童游乐。
4.为了达到上述实用新型目的，本实用新型采用的技术方案为：
5.一种儿童游乐亭，包括底板，所述底板周向铰接有侧板，所述侧板顶部设有定位槽，所述底板底部设有第一插槽，所述第一插槽内设有第一限位机构，所述第一插槽内插设有支腿，所述支腿上设有第一限位槽，所述支腿远离底板的一端设有底座，所述底板顶部设有第二插槽，所述第二插槽内插设有支柱，所述支柱远离底板的端设有顶盖；
6.所述顶盖包括两个旋转连接的顶板，两个所述顶板上均固定设有第一套管，所述第一套管套设在支柱顶部，两个所述顶板上均固定设有第二套管，两个所述第二套管之间设有连接杆，所述连接杆两端均设有第二限位槽，两个所述第二套管上均设有第二限位机构，其中一个所述顶板上设有两个对称设置的定位块。
7.进一步的，所述第一限位机构包括开设在第一插槽内的凹槽，所述凹槽内设有第一弹簧，所述第一弹簧一端设有钢珠，所述钢珠卡设在第一限位槽内。
8.进一步的，所述第二限位机构包括固定设置在第二套管上的壳体，所述壳体内设有限位杆，所述限位杆上套设有第二弹簧，所述限位杆一端卡设在第二限位槽内，所述限位杆远离第二限位槽的一端固定设有拉板。
9.进一步的，所述定位块和定位槽的形状相适配。
10.进一步的，所述底板顶部开设有第三插槽，所述底板上方设有折叠桌和坐凳，所述折叠桌的桌腿插设在第三插槽内。
11.本实用新型的有益效果为：
12.本实用新型的一种儿童游乐亭，通过设置的插槽和限位机构，方便快速组装和拆卸，通过设置的底板和侧板，儿童游乐亭组装后，侧板作为楼梯，方便儿童上下游乐亭，儿童游乐亭拆散后，底板和侧板可以组合成箱子，用于装游乐亭的其他配件，节省了空间，而且
方便整个游乐亭搬运。
附图说明

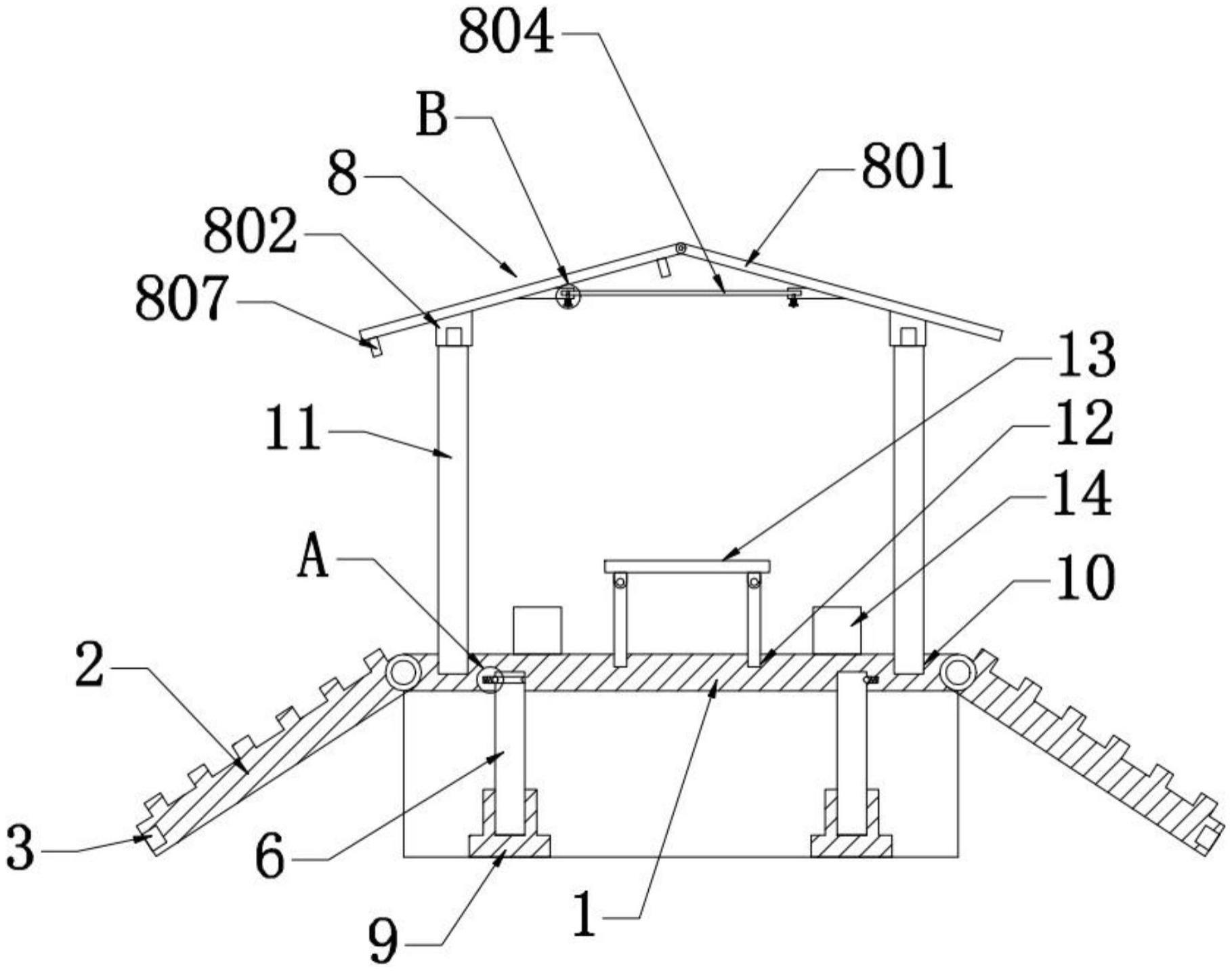

13.图1为本实用新型的主视结构示意图；
14.图2为本实用新型的折叠状态结构示意图；
15.图3为本实用新型的图1中a处放大结构示意图；
16.图4为本实用新型的图1中b处放大结构示意图。
17.附图标记对照表：
18.1、底板；2、侧板；3、定位槽；4、第一插槽；5、第一限位机构；501、凹槽；502、第一弹簧；503、钢珠；6、支腿；7、第一限位槽；8、顶盖；801、顶板；802、第一套管；803、第二套管；804、连接杆；805、第二限位槽；806、第二限位机构；8061、壳体；8062、限位杆；8063、第二弹簧；8064、拉板；807、定位块；9、底座；10、第二插槽；11、支柱；12、第三插槽；13、折叠桌；14、坐凳。
具体实施方式
19.下面结合附图来进一步说明本实用新型的具体实施方式。其中相同的零部件用相同的附图标记表示。
20.需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。
21.为了使本实用新型的内容更容易被清楚地理解，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
22.如图1至图4所示，一种儿童游乐亭，包括底板1，底板1周向铰接有侧板2，底板1底部设有第一插槽4，第一插槽4内设有第一限位机构5，第一插槽4内插设有支腿6，支腿6上设有第一限位槽7，支腿6远离底板1的一端设有底座9，第一限位机构5包括开设在第一插槽4内的凹槽501，凹槽501内设有第一弹簧502，第一弹簧502一端设有钢珠503，钢珠503卡设在第一限位槽7内。
23.儿童游乐亭在组装时，先将支腿6插入第一插槽4内，此时钢珠503卡在第一限位槽7内，再将底座9套在支腿6的另一端，即完成支腿6的安装，拆卸游乐亭时，用力将支腿6拔出即可。
24.底板1顶部设有第二插槽10，第二插槽10内插设有支柱11，支柱11远离底板1的端设有顶盖8，顶盖8包括两个旋转连接的顶板801，两个顶板801上均固定设有第一套管802，第一套管802套设在支柱11顶部，两个顶板801上均固定设有第二套管803，两个第二套管803之间设有连接杆804，连接杆804两端均设有第二限位槽805。
25.将支柱11插入第二插槽10内，将连接杆804两端分别插入第二套管803内，再将第一套管802套在支柱11顶部即完成儿童游乐亭的组装。
26.两个第二套管803上均设有第二限位机构806，第二限位机构806包括固定设置在第二套管803上的壳体8061，壳体8061内设有限位杆8062，限位杆8062上套设有第二弹簧8063，限位杆8062一端卡设在第二限位槽805内，限位杆8062远离第二限位槽805的一端固定设有拉板8064。
27.连接杆804插入第二套管803时，拉动拉板8064，第二限位槽805对准限位杆8062时松开拉板8064，第二弹簧8063顶着限位杆8062插入第二限位槽805内，需要拆卸连接杆804时，反向操作上述过程即可。
28.底板1顶部开设有第三插槽12，底板上方设有折叠桌13和坐凳14，折叠桌13的桌腿插设在第三插槽12内，保证折叠桌13的稳定性，折叠桌13和坐凳14用于儿童休息和玩游戏，提高儿童游乐亭的实用性。
29.其中一个顶板801上设有两个对称设置的定位块807，侧板2顶部设有定位槽3，定位块807和定位槽3的形状相适配。
30.儿童游乐亭需要转运时，将儿童游乐亭的零件拆卸，堆放在底板1上，将侧板2掀起来，使底板1和侧板2组合成一个箱子，再将定位块807插入定位槽3内，方便整个游乐亭搬运
31.以上所述仅为本实用新型专利的较佳实施例而已，并不用以限制本实用新型专利，凡在本实用新型专利的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型专利的保护范围之内。


技术特征：
1.一种儿童游乐亭，其特征在于，包括底板(1)，所述底板(1)周向铰接有侧板(2)，所述侧板(2)顶部设有定位槽(3)，所述底板(1)底部设有第一插槽(4)，所述第一插槽(4)内设有第一限位机构(5)，所述第一插槽(4)内插设有支腿(6)，所述支腿(6)上设有第一限位槽(7)，所述支腿(6)远离底板(1)的一端设有底座(9)，所述底板(1)顶部设有第二插槽(10)，所述第二插槽(10)内插设有支柱(11)，所述支柱(11)远离底板(1)的端设有顶盖(8)；所述顶盖(8)包括两个旋转连接的顶板(801)，两个所述顶板(801)上均固定设有第一套管(802)，所述第一套管(802)套设在支柱(11)顶部，两个所述顶板(801)上均固定设有第二套管(803)，两个所述第二套管(803)之间设有连接杆(804)，所述连接杆(804)两端均设有第二限位槽(805)，两个所述第二套管(803)上均设有第二限位机构(806)，其中一个所述顶板(801)上设有两个对称设置的定位块(807)。2.根据权利要求1所述的一种儿童游乐亭，其特征在于：所述第一限位机构(5)包括开设在第一插槽(4)内的凹槽(501)，所述凹槽(501)内设有第一弹簧(502)，所述第一弹簧(502)一端设有钢珠(503)，所述钢珠(503)卡设在第一限位槽(7)内。3.根据权利要求1所述的一种儿童游乐亭，其特征在于：所述第二限位机构(806)包括固定设置在第二套管(803)上的壳体(8061)，所述壳体(8061)内设有限位杆(8062)，所述限位杆(8062)上套设有第二弹簧(8063)，所述限位杆(8062)一端卡设在第二限位槽(805)内，所述限位杆(8062)远离第二限位槽(805)的一端固定设有拉板(8064)。4.根据权利要求1所述的一种儿童游乐亭，其特征在于：所述定位块(807)和定位槽(3)的形状相适配。5.根据权利要求1所述的一种儿童游乐亭，其特征在于：所述底板(1)顶部开设有第三插槽(12)，所述底板上方设有折叠桌(13)和坐凳(14)，所述折叠桌(13)的桌腿插设在第三插槽(12)内。

技术总结
本实用新型公开了一种儿童游乐亭，包括底板，所述底板周向铰接有侧板，所述侧板顶部设有定位槽，所述底板底部设有第一插槽，所述第一插槽内设有第一限位机构，所述第一插槽内插设有支腿，所述支腿上设有第一限位槽，所述支腿远离底板的一端设有底座，所述底板顶部设有第二插槽，所述第二插槽内插设有支柱，所述支柱远离底板的端设有顶盖。本实用新型的一种儿童游乐亭，通过设置的插槽和限位机构，方便快速组装和拆卸，通过设置的底板和侧板，儿童游乐亭组装后，侧板作为楼梯，方便儿童上下游乐亭，儿童游乐亭拆散后，底板和侧板可以组合成箱子，用于装游乐亭的其他配件，节省了空间，而且方便整个游乐亭搬运。且方便整个游乐亭搬运。且方便整个游乐亭搬运。


技术研发人员：邢业雷 黄茹敏 邢春兰 邰朦云
受保护的技术使用者：南京德力体育用品有限公司
技术研发日：2023.05.24
技术公布日：2023/10/27
