1.本实用新型涉及电力围栏技术领域，具体为一种带有卡合结构的电力围栏。


背景技术：

2.现有的电力围栏在使用过程中，为了扩大隔离区域，会将多个电力围栏固定在一起，从而来加大隔离范围，但是目前的一些电力围栏为了确保在使用时的牢固性，通常会将多个电力围栏固定在一起，且在固定的过程中不仅耗时耗力，也给后续的拆除工作带来了不便，从而存在改进空间。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种带有卡合结构的电力围栏，解决了现有的电力围栏为了确保在使用时的牢固性，会将多个电力围栏固定在一起，且在固定的过程中不仅耗时耗力，也给后续的拆除工作带来了不便的问题。
4.为实现以上目的，本实用新型通过以下技术方案予以实现：一种带有卡合结构的电力围栏，包括左侧支撑块和设置在左侧支撑块一侧的右侧支撑块，所述左侧支撑块与右侧支撑块的相对侧之间转动连接有折叠围栏，所述左侧支撑块顶端固定连接有第一连接块，所述右侧支撑块的顶端固定连接有第二连接块，所述左侧支撑块与右侧支撑块的底端均固定连接有安装块，所述左侧支撑块的左侧与右侧支撑块的右侧设有对多个电力围栏进行连接的卡合机构，所述第一连接块与第二连接块的顶端设有对左侧支撑块与右侧支撑块进行收拢固定的卡扣结构。
5.优选的，所述卡合机构包括固定连接在左侧支撑块左侧的固定块，且固定块的外表面与所述右侧支撑块的右侧内表面接触，所述固定块的内壁两侧均固定连接有支撑板，两个所述支撑板的内表面均滑动连接有卡块。
6.优选的，两个所述卡块的相对侧之间滑动连接有滑杆，两个所述卡块的相对侧固定连接有弹簧，且弹簧套设在滑杆的外表面，两个所述卡块的一端均贯穿至固定块的两侧，且外表面均与所述右侧支撑块的内表面卡合连接。
7.优选的，所述右侧支撑块的上下两端内表面均转动连接有双向螺纹杆，两个所述双向螺纹杆的两端均贯穿至右侧支撑块的两侧，且外表面均螺纹连接有压板，两个所述压板的相对侧均固定连接有凸起块，且凸起块的外表面与所述卡块的一端接触。
8.优选的，所述卡扣结构包括固定连接在第一连接块顶端两侧的限位块，两个所述限位块的相对侧之间转动连接有限位板。
9.优选的，所述第二连接块的顶端内表面螺纹连接有螺杆，所述螺杆的一端固定连接有驱动块，且驱动块的底端与限位板的顶端接触。
10.有益效果
11.本实用新型提供了一种带有卡合结构的电力围栏。与现有技术相比具备以下有益效果：
12.(1)、该带有卡合结构的电力围栏，通过设置卡合机构，通过将固定块插入右侧支撑块的内部，使卡块在滑杆外表面滑动，同时挤压弹簧使其收缩，从而将卡块卡入右侧支撑块的卡槽内，对其进行连接，通过转动双向螺纹杆，使其带动两个压板配合凸起块对卡块进行挤压，使其在滑杆外表面滑动，同时挤压弹簧使其收缩，从而将固定块从而右侧支撑块的内部取出，由此不仅提高了多个电力围栏连接的便捷性，同时也提高了电力围栏在拆除时的便捷性。
13.(2)、该带有卡合结构的电力围栏，通过设置卡扣结构，通过限位板在限位块之间转动，使驱动块穿过限位板的开口槽，并使限位板与第二连接块接触，随后通过控制驱动块配合螺杆转动，从而对限位板进行限位，由此可便于对电力围栏进行合拢收纳。
附图说明

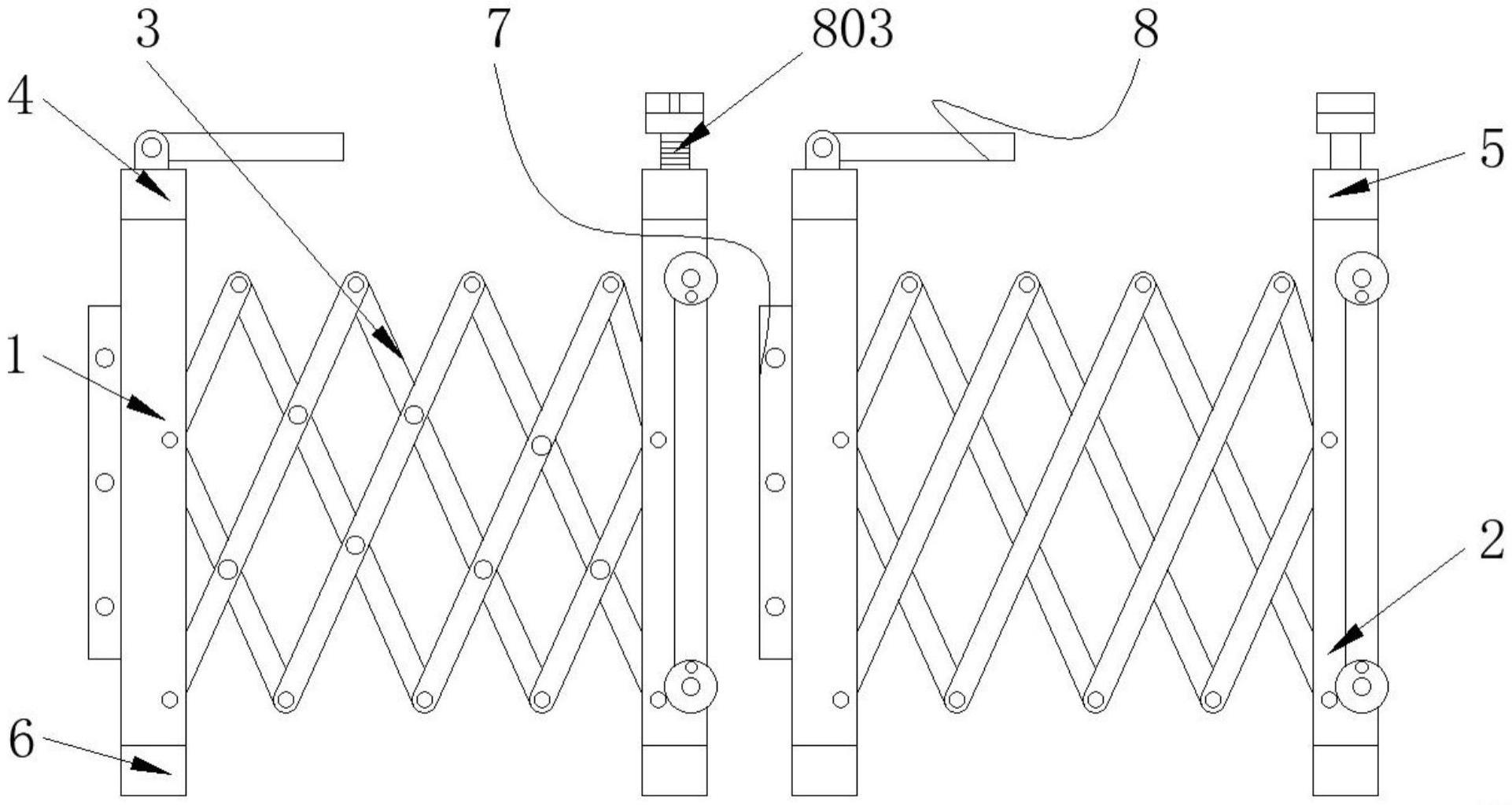

14.图1为本实用新型的整体结构示意图；
15.图2为本实用新型的局部结构左剖图；
16.图3为本实用新型的局部结构右剖图；
17.图4为本实用新型的卡扣结构连接俯视图。
18.图中：1、左侧支撑块；2、右侧支撑块；3、折叠围栏；4、第一连接块；5、第二连接块；6、安装块；7、卡合机构；701、固定块；702、支撑板；703、卡块；704、滑杆；705、弹簧；706、双向螺纹杆；707、压板；708、凸起块；8、卡扣结构；801、限位块；802、限位板；803、螺杆；804、驱动块。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供两种技术方案：
21.实施例一：一种带有卡合结构的电力围栏，包括左侧支撑块1和设置在左侧支撑块1一侧的右侧支撑块2，左侧支撑块1与右侧支撑块2的相对侧之间转动连接有折叠围栏3，左侧支撑块1与右侧支撑块2的相对侧均设有开口槽，用来便于和折叠围栏3连接，且折叠围栏3为现有已知技术，可进行折叠收纳，左侧支撑块1顶端固定连接有第一连接块4，右侧支撑块2的顶端固定连接有第二连接块5，左侧支撑块1与右侧支撑块2的底端均固定连接有安装块6，安装块6用来对电力围栏进行固定，将其安装在地面上，左侧支撑块1的左侧与右侧支撑块2的右侧设有对多个电力围栏进行连接的卡合机构7，卡合机构7用来便于对多个电力围栏进行连接或是拆卸，第一连接块4与第二连接块5的顶端设有对左侧支撑块1与右侧支撑块2进行收拢固定的卡扣结构8，卡扣结构8用来对单个电力围栏进行合拢固定收纳，卡合机构7包括固定连接在左侧支撑块1左侧的固定块701，且固定块701的外表面与所述右侧支撑块2的右侧内表面接触，右侧支撑块2的右侧开设有方形槽，且方形槽与固定块701适配，固定块701的内壁两侧均固定连接有支撑板702，固定块701的内部开设有方形槽，两个支撑板702的外表面均与方形槽的内壁固定连接，并对卡块703起到支撑作用，两个支撑板702的
内表面均滑动连接有卡块703，卡块703用来对多个电力围栏连接时进行固定，两个卡块703的相对侧之间滑动连接有滑杆704，两个卡块703的相对侧固定连接有弹簧705，弹簧705的弹性系数根据所需数值而设定，且弹簧705套设在滑杆704的外表面，两个卡块703的一端均贯穿至固定块701的两侧，且外表面均与右侧支撑块2的内表面卡合连接，右侧支撑块2的方形槽的内壁开设有卡槽，且卡槽与卡块703适配，通过将固定块701插入右侧支撑块2右侧所开设的方形槽内，从而使方形槽的内壁对卡块703进行挤压，使卡块703在滑杆704的外表面滑动，同时对弹簧705进行挤压，使其收缩，当固定块701与方形槽的内壁完全接触时，此时卡块703的一端则与方形槽内壁开设的卡槽平行，从而使卡块703在失去束缚的同时，使弹簧705开始回弹，同时带动卡块703滑动，使卡块703的外表面与卡槽的内表面接触，并对固定块701和右侧支撑块2进行卡合固定，由此将多个电力围栏进行连接固定，右侧支撑块2的上下两端内表面均转动连接有双向螺纹杆706，两个双向螺纹杆706的两端均贯穿至右侧支撑块2的两侧，两个双向螺纹杆706的一端均设于有转盘，转盘用来带动双向螺纹杆706转动，且外表面均螺纹连接有压板707，两个压板707的相对侧均固定连接有凸起块708，且凸起块708的外表面与卡块703的一端接触，通过转动两个转盘，从而使其分别带动所连接双向螺纹杆706转动，由此带动两个压板707移动，移动的同时则带动一侧的凸起块708与卡块703接触，从而在双向螺纹杆706的带动下使凸起块708对卡块703进行挤压，使其在滑杆704的外表面滑动，并对弹簧705进行挤压收缩，随后使卡块703脱离卡槽的内表面，此时可将固定块701取出，从而对两个电力围栏进行拆卸，卡扣结构8包括固定连接在第一连接块4顶端两侧的限位块801，两个限位块801的相对侧之间转动连接有限位板802，限位板802的内表面贯穿开设有开口槽，且开口槽的长度与宽度均与驱动块804适配，第二连接块5的顶端内表面螺纹连接有螺杆803，螺杆803的一端固定连接有驱动块804，且驱动块804的底端与限位板802的顶端接触，通过将折叠围栏3进行折叠，从而使第一连接块4与第二连接块5靠近，此时通过转动限位板802，使限位板802的开口槽穿过驱动块快804，并且底端与第二连接块5的顶部接触，此时可通过控制驱动块804带动螺杆803转动，从而使螺杆803在向第二连接块5内部缩的同时，使驱动块804的底端与限位板802的顶端接触，并使驱动块804与限位板802的开口槽呈现交错状，从而对电力围栏进行折叠收取。
22.实施例二：一种带有卡合结构的电力围栏，包括在左侧支撑块1的左侧与右侧支撑块2的右侧设有对多个电力围栏进行连接的卡合机构7，卡合机构7用来便于对多个电力围栏进行连接或是拆卸，卡合机构7包括固定连接在左侧支撑块1左侧的固定块701，且固定块701的外表面与所述右侧支撑块2的右侧内表面接触，右侧支撑块2的右侧开设有方形槽，且方形槽与固定块701适配，固定块701的内壁两侧均固定连接有支撑板702，固定块701的内部开设有方形槽，两个支撑板702的外表面均与方形槽的内壁固定连接，并对卡块703起到支撑作用，两个支撑板702的内表面均滑动连接有卡块703，卡块703用来对多个电力围栏连接时进行固定，两个卡块703的相对侧之间滑动连接有滑杆704，两个卡块703的相对侧固定连接有弹簧705，弹簧705的弹性系数根据所需数值而设定，且弹簧705套设在滑杆704的外表面，两个卡块703的一端均贯穿至固定块701的两侧，且外表面均与右侧支撑块2的内表面卡合连接，右侧支撑块2的方形槽的内壁开设有卡槽，且卡槽与卡块703适配，通过将固定块701插入右侧支撑块2右侧所开设的方形槽内，从而使方形槽的内壁对卡块703进行挤压，使卡块703在滑杆704的外表面滑动，同时对弹簧705进行挤压，使其收缩，当固定块701与方形
槽的内壁完全接触时，此时卡块703的一端则与方形槽内壁开设的卡槽平行，从而使卡块703在失去束缚的同时，使弹簧705开始回弹，同时带动卡块703滑动，使卡块703的外表面与卡槽的内表面接触，并对固定块701和右侧支撑块2进行卡合固定，由此将多个电力围栏进行连接固定。
23.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
24.工作时，当需要对多个电力围栏进行连接时，通过将固定块701插入右侧支撑块2右侧所开设的方形槽内，从而使方形槽的内壁对卡块703进行挤压，使其在滑杆704的外表面滑动，同时对弹簧705进行挤压，使其收缩，随后与方形槽内壁开设的卡槽接触，从而使卡块703在使其束缚的同时，通过弹簧705的弹性带动卡块703在滑杆704的外表面滑动，由此使卡块703的外表面与右侧支撑块2设置的卡槽内表面接触，从而将两个电力围栏固定在一起，在需要对其拆除时，通过转动双向螺纹杆706一端设置的转盘，从而使转盘带动双向螺纹杆706转动，由此带动两个压板707移动，同时靠近右侧支撑块2的两侧，使压板707一侧的凸起块708与卡块703接触，从而对其进行挤压，使其通过在滑杆704的外表面滑动缩回至固定块701的内部，此时将固定块701移动出至右侧支撑块2的外部，即可将两个电力围栏进行拆除。
25.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
26.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
