1.本实用新型属于建筑保温材料技术领域，具体涉及一种一体化墙面保温板安装装置。


背景技术：

2.建筑节能主要包括建筑屋面保温隔热、建筑外墙及外门窗保温隔热以及建筑设备的节能等部分，其中，建筑外墙保温在建筑节能中具有重要作用；目前常用的建筑外墙保温方法是在外墙墙体表面安装保温板，能同时起到保温及装饰作用；保温板在安装时，通常在外墙表面安装支撑龙骨架，再将保温板固定在龙骨架上。现有的龙骨架在进行安装时，安装较为复杂，一般都是分别安装四个膨胀螺栓，再将保温板安装在龙骨架上，且不能对不同尺寸的保温板进行安装，因此，需要设计一种一体化墙面保温板安装装置来解决上述问题。


技术实现要素：

3.本实用新型所要解决的技术问题是提供一种一体化墙面保温板安装装置，该装置解决了现有技术的建筑外墙保温板在安装时工序复杂，施工困难，且不能对不同尺寸的保温板进行安装的问题；具有操作简单，使用方便，能对不同尺寸的保温板进行快速安装固定的特点。
4.为解决上述技术问题，本实用新型所采用的技术方案是：一种一体化墙面保温板安装装置，包括两个安装板，两个安装板之间设有两根平行的连接轴，连接轴两端连接有转轴；安装板一侧通过调节机构连接有工型板；安装板一侧连接有定位机构与转轴配合；定位机构包括两个螺栓，螺栓转动安装在安装板一侧，转轴的一端固定安装有第一锥形齿轮，螺栓的一端固定安装有第二锥形齿轮，第一锥形齿轮与第二锥形齿轮相互啮合。
5.进一步地，安装板与连接轴的材料为镀锌钢带或薄钢板轧制而成。
6.优选地，调节机构包括开设在安装板一侧的滑动槽，滑动槽的内壁螺纹连接有螺杆，螺杆顶端连接有转块，螺杆外表面螺纹连接有连接块，连接块与工型板一侧连接。
7.优选地，安装板上转动连接有传动杆，传动杆的两端均固定安装有第三锥形齿轮，第一锥形齿轮与对应的第三锥形齿轮相互啮合。
8.优选地，工型板内壁滑动连接有两个对称设置的压板，压板一侧表面连接有顶杆。
9.优选地，工型板内壁开设有贯通的插孔，安装板朝向工型板一侧表面开设有贯通的腰型孔；顶杆与插孔以及腰型孔滑动插接，延伸至安装板另一侧表面。
10.进一步地，顶杆另一端与墙面抵触配合，在墙面的顶压下，压板一端向前伸出，与工型板的槽状内壁配合将保温板进行夹持。
11.本实用新型提供的一种一体化墙面保温板安装装置的有益效果如下：
12.1，本方案由于设置了第一锥形齿轮与第二锥形齿轮的相互啮合，且第一锥形齿轮与第三锥形齿轮的相互啮合，使得转动的连接轴能够带动四个螺栓同时转动，便于进行安装；
13.2，由于螺杆与连接块的螺纹连接，且顶杆与安装板的滑动连接，使得工型板能够对不同高度的保温板进行卡装，并进行按压固定。
附图说明
14.下面结合附图和实施例对本实用新型作进一步说明：

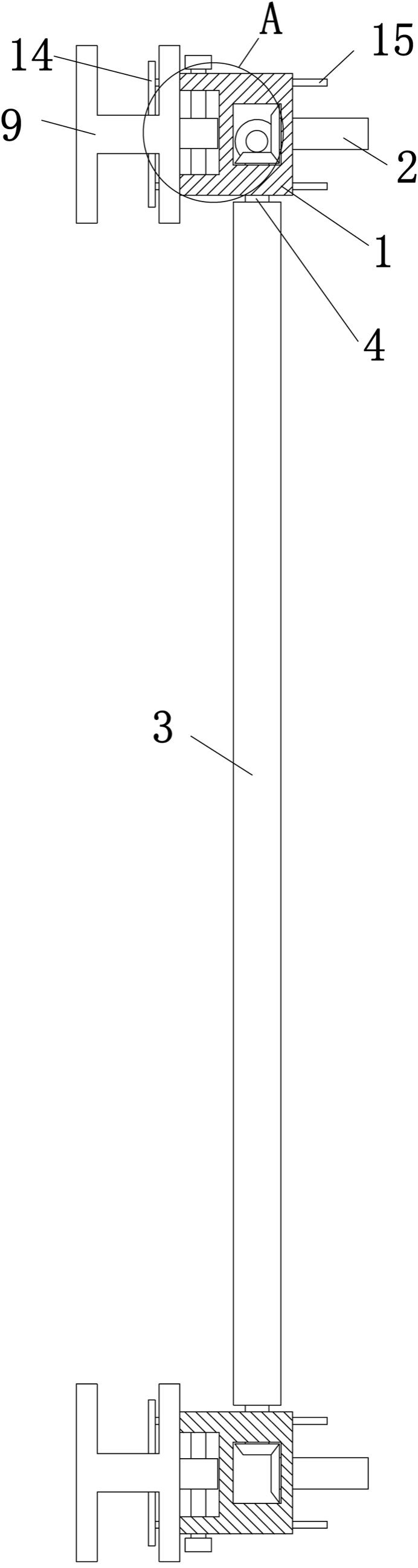

15.图1为本实用新型的结构示意图；
16.图2为本实用新型的俯视结构示意图；
17.图3为本实用新型图1中a部分结构放大示意图；
18.图4为本实用新型中安装板表面的腰型孔与顶杆配合的相对位置示意图；
19.图中：安装板1，螺栓2，连接轴3，转轴4，传动杆5，第一锥形齿轮6，第二锥形齿轮7，第三锥形齿轮8，工型板9，滑动槽10，螺杆11，连接块12，转块13，压板14，顶杆15，腰型孔16。
具体实施方式
20.如图1~图4中，一种一体化墙面保温板安装装置，包括两个安装板1，两个安装板1之间设有两根平行的连接轴3，连接轴3两端连接有转轴4；安装板1一侧通过调节机构连接有工型板9；安装板1一侧连接有定位机构与转轴4配合；定位机构包括两个螺栓2，螺栓2转动安装在安装板1一侧，转轴4的一端固定安装有第一锥形齿轮6，螺栓2的一端固定安装有第二锥形齿轮7，第一锥形齿轮6与第二锥形齿轮7相互啮合。
21.进一步地，安装板1与连接轴3的材料为镀锌钢带或薄钢板轧制而成。
22.优选地，调节机构包括开设在安装板1一侧的滑动槽10，滑动槽10的内壁螺纹连接有螺杆11，螺杆11顶端连接有转块13，螺杆11外表面螺纹连接有连接块12，连接块12与工型板9一侧连接。
23.优选地，安装板1上转动连接有传动杆5，传动杆5的两端均固定安装有第三锥形齿轮8，第一锥形齿轮6与对应的第三锥形齿轮8相互啮合。
24.优选地，工型板9内壁滑动连接有两个对称设置的压板14，压板14一侧表面连接有顶杆15。
25.优选地，工型板9内壁开设有贯通的插孔，安装板1朝向工型板9一侧表面开设有贯通的腰型孔16；顶杆15与插孔以及腰型孔16滑动插接，延伸至安装板1另一侧表面。
26.进一步地，顶杆15另一端与墙面抵触配合，在墙面的顶压下，压板14一端向前伸出，与工型板9的槽状内壁配合将保温板进行夹持。
27.上述一种一体化墙面保温板安装装置的工作原理如下：
28.工作时，将四个螺栓2对准墙面上的膨胀锚栓，转动连接轴3，连接轴3带动对应的转轴4转动，转动的转轴4通过第一锥形齿轮6与第三锥形齿轮8的相互啮合，从而能够带动两个连接轴3同时转动，进而通过第一锥形齿轮6与第二锥形齿轮7的相互啮合带动螺栓2进行转动，从而能够螺纹到膨胀锚栓内，再将保温板放置在两个工型板9上，通过转动螺杆11调节工型板9的位置，进而对保温板进行卡装固定，同时再转动连接轴3，使得顶杆15与墙面形成挤压，并通过压板14对保温板进行按压固定，从而对保温板进行安装固定。
29.上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本申请中的实施例及实施例中的特征在不冲突的情况下，可以相互任意组合。本实用新
型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。


技术特征：
1.一种一体化墙面保温板安装装置，包括两个安装板（1），其特征在于：两个安装板（1）之间设有两根平行的连接轴（3），连接轴（3）两端连接有转轴（4）；安装板（1）一侧通过调节机构连接有工型板（9）；安装板（1）一侧连接有定位机构与转轴（4）配合；定位机构包括两个螺栓（2），螺栓（2）转动安装在安装板（1）一侧，转轴（4）的一端固定安装有第一锥形齿轮（6），螺栓（2）的一端固定安装有第二锥形齿轮（7），第一锥形齿轮（6）与第二锥形齿轮（7）相互啮合。2.根据权利要求1所述的一种一体化墙面保温板安装装置，其特征在于：所述调节机构包括开设在安装板（1）一侧的滑动槽（10），滑动槽（10）的内壁螺纹连接有螺杆（11），螺杆（11）顶端连接有转块（13），螺杆（11）外表面螺纹连接有连接块（12），连接块（12）与工型板（9）一侧连接。3.根据权利要求1所述的一种一体化墙面保温板安装装置，其特征在于：所述安装板（1）上转动连接有传动杆（5），传动杆（5）的两端均固定安装有第三锥形齿轮（8），第一锥形齿轮（6）与对应的第三锥形齿轮（8）相互啮合。4.根据权利要求1所述的一种一体化墙面保温板安装装置，其特征在于：所述工型板（9）内壁滑动连接有两个对称设置的压板（14），压板（14）一侧表面连接有顶杆（15）。5.根据权利要求1所述的一种一体化墙面保温板安装装置，其特征在于：所述工型板（9）内壁开设有贯通的插孔，安装板（1）朝向工型板（9）一侧表面开设有贯通的腰型孔（16）；顶杆（15）与插孔以及腰型孔（16）滑动插接，延伸至安装板（1）另一侧表面。

技术总结
本实用新型公开了一种一体化墙面保温板安装装置，包括两个安装板，两个安装板之间设有两根平行的连接轴，连接轴两端连接有转轴；安装板一侧通过调节机构连接有工型板；安装板一侧连接有定位机构与转轴配合；定位机构包括两个螺栓，螺栓转动安装在安装板一侧，转轴的一端固定安装有第一锥形齿轮，螺栓的一端固定安装有第二锥形齿轮，第一锥形齿轮与第二锥形齿轮相互啮合。该装置解决了现有技术的建筑外墙保温板在安装时工序复杂，施工困难，且不能对不同尺寸的保温板进行安装的问题；具有操作简单，使用方便，能对不同尺寸的保温板进行快速安装固定的特点。速安装固定的特点。速安装固定的特点。


技术研发人员：焦亚东 周佳奇 薛高升 魏玉巍 赵得州 毕愿军 宗飞虎 孙广丽 李雯姝 李强 汪宏 何靖 臧公兵 李延波
受保护的技术使用者：中国葛洲坝集团市政工程有限公司
技术研发日：2023.05.19
技术公布日：2023/10/27
