胶带输送机可伸缩式警示防护装置的制作方法

1.本实用新型属于胶带输送机警示防护技术领域,具体涉及胶带输送机可伸缩式警示防护装置。


背景技术:

2.现今,胶带输送机警示防护技术的应用在煤矿开采领域较为常见,胶带输送机具有输送能力强,输送距离远,结构简单易于维护,为了防止在胶带输送机工作时有人员靠近,通常会使用到警示防护装置。
3.目前,专利号为cn202121632720.1的实用新型专利公开了一种胶带输送机防护装置,包括两个支架,支架呈u型,支架的两端均固接有夹持装置,两个支架之间配设有遮布,解决了现有技术中存在的移动式胶带输送机运行时无法有效防护问题;其采用的是采用u型结构进行警示防护,但该警示防护装置在使用过程中,警示防护装置大小固体,无法对警示防护装置进行伸缩调节处理。


技术实现要素:

4.(1)要解决的技术问题
5.针对现有技术的不足,本实用新型的目的在于提供胶带输送机可伸缩式警示防护装置,该胶带输送机可伸缩式警示防护装置旨在解决现有技术下无法对警示防护装置进行伸缩调节处理的技术问题。
6.(2)技术方案
7.为了解决上述技术问题,本实用新型提供了这样胶带输送机可伸缩式警示防护装置,该警示防护装置包括安装座;所述安装座的上端设置有第一支撑组件,所述第一支撑组件的外侧设置有伸缩组件,所述伸缩组件的外侧设置有第二支撑组件,所述第二支撑组件与所述第一支撑组件结构相同,所述第二支撑组件的外侧固定安装有固定板,所述固定板的外侧固定安装有高度调节组件,所述高度调节组件的底端设置有底板,所述底板的内侧设置有安装组件。
8.使用本技术方案的胶带输送机可伸缩式警示防护装置时,将安装座固定在机尾的一侧,通过伸缩组件的设置对第二支撑组件与第一支撑组件之间进行伸缩处理,实现对警示防护装置进行伸缩调节处理,通过高度调节组件对第二支撑组件高度进行调节,通过安装组件的设置对底板进行固定安装处理,实现了根据胶带输送机高度不同进行调节处理。
9.进一步的,所述第一支撑组件包括有支撑板,所述支撑板固定安装在所述安装座的上端,所述支撑板的内侧开设有限位槽,通过支撑板的设置对第一警示铁板与第二警示铁板进行转动限位处理。
10.进一步的,所述伸缩组件包括有第一警示铁板,所述第一警示铁板设置于所述支撑板的外侧,所述第一警示铁板的内侧设置有限位块,所述限位块与所述限位槽滑动连接,通过限位块与限位槽的滑动连接对第一警示铁板进行移动限位处理。
11.进一步的,所述伸缩组件包括有第二警示铁板,所述第二警示铁板设置于所述支撑板的外侧,所述第二警示铁板与所述支撑板转动连接,所述第二警示铁板与所述第一警示铁板转动连接,通过第一警示铁板与第二警示铁板的转动连接对第二支撑组件与第一支撑组件之间进行伸缩处理。
12.进一步的,所述高度调节组件包括有矩形筒,所述矩形筒固定安装在所述固定板的外侧,所述矩形筒的外侧设置有警示条,通过警示条的设置起到警示效果。
13.进一步的,所述高度调节组件包括有矩形杆,所述矩形杆设置于所述矩形筒的内侧,所述矩形杆的底端与所述底板的上端相互连接,所述矩形杆与所述矩形筒滑动连接,所述矩形筒的外侧设置有旋钮,通过矩形杆与矩形筒的滑动连接对矩形筒的高度进行调节,通过旋钮的设置对矩形杆位置进行固定。
14.进一步的,所述安装组件包括有安装槽,所述安装槽开设于所述底板的内侧,所述安装槽的内侧设置有固定螺丝,通过固定螺丝的设置对底板进行固定安装处理。
15.(3)有益效果
16.与现有技术相比,本实用新型的有益效果在于:
17.1、本实用新型的胶带输送机可伸缩式警示防护装置利用将安装座固定在机尾的一侧,通过限位块与限位槽的滑动连接对第一警示铁板进行移动限位处理,通过第一警示铁板与第二警示铁板的转动连接对第二支撑组件与第一支撑组件之间进行伸缩处理,通过第一警示铁板与第二警示铁板起到警示效果,实现对警示防护装置进行伸缩调节处理;
18.2、本实用新型的胶带输送机可伸缩式警示防护装置通过矩形杆与矩形筒的滑动连接对矩形筒的高度进行调节,通过旋钮的设置对矩形杆位置进行固定,通过警示条的设置起到警示效果,通过固定螺丝的设置对底板进行固定安装处理,实现了根据胶带输送机高度不同进行调节处理。
附图说明

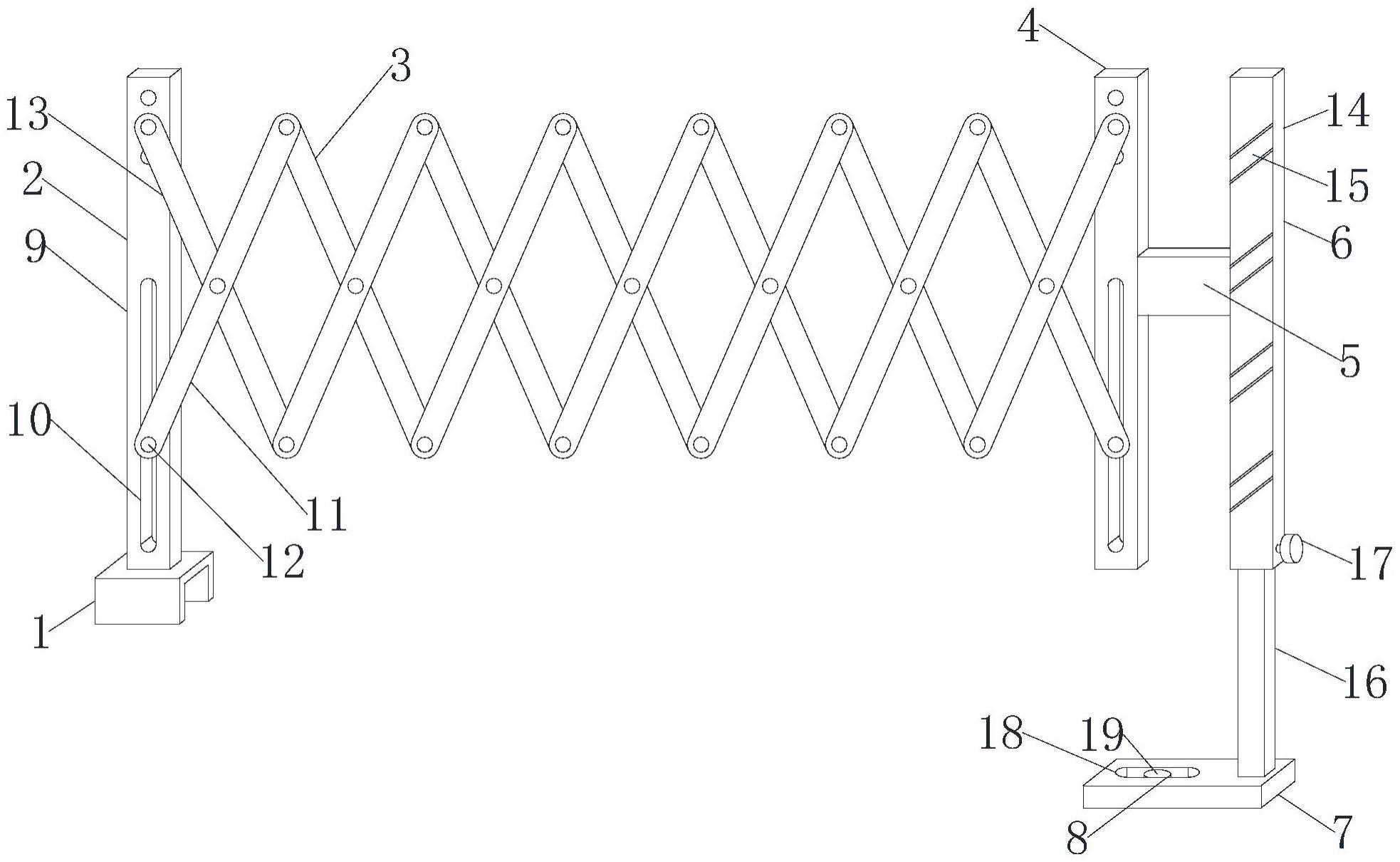

19.图1为本实用新型一种具体实施方式立体的结构示意图;
20.图2为本实用新型一种具体实施方式折叠剖面的结构示意图;
21.图3为本实用新型一种具体实施方式展开剖面的结构示意图。
22.附图中的标记为:1、安装座;2、第一支撑组件;3、伸缩组件;4、第二支撑组件;5、固定板;6、高度调节组件;7、底板;8、安装组件;9、支撑板;10、限位槽;11、第一警示铁板;12、限位块;13、第二警示铁板;14、矩形筒;15、警示条;16、矩形杆;17、旋钮;18、安装槽;19、固定螺丝。
具体实施方式
23.本具体实施方式是用于胶带输送机可伸缩式警示防护装置,其立体结构示意图如图1所示,其折叠剖面结构示意图如图2所示,该警示防护装置包括安装座1;安装座1的上端设置有第一支撑组件2,第一支撑组件2的外侧设置有伸缩组件3,伸缩组件3的外侧设置有第二支撑组件4,第二支撑组件4与第一支撑组件2结构相同,第二支撑组件4的外侧固定安装有固定板5,固定板5的外侧固定安装有高度调节组件6,高度调节组件6的底端设置有底板7,底板7的内侧设置有安装组件8。
24.其中,第一支撑组件2包括有支撑板9,支撑板9固定安装在安装座1的上端,支撑板9的内侧开设有限位槽10,通过支撑板9的设置对第一警示铁板11与第二警示铁板13进行转动限位处理,伸缩组件3包括有第一警示铁板11,第一警示铁板11设置于支撑板9的外侧,第一警示铁板11的内侧设置有限位块12,限位块12与限位槽10滑动连接,通过限位块12与限位槽10的滑动连接对第一警示铁板11进行移动限位处理。
25.本具体实施方式是用于胶带输送机可伸缩式警示防护装置,其展开剖面结构示意图如图3所示,伸缩组件3包括有第二警示铁板13,第二警示铁板13设置于支撑板9的外侧,第二警示铁板13与支撑板9转动连接,第二警示铁板13与第一警示铁板11转动连接,通过第一警示铁板11与第二警示铁板13的转动连接对第二支撑组件4与第一支撑组件2之间进行伸缩处理,高度调节组件6包括有矩形筒14,矩形筒14固定安装在固定板5的外侧,矩形筒14的外侧设置有警示条15,通过警示条15的设置起到警示效果。
26.同时,高度调节组件6包括有矩形杆16,矩形杆16设置于矩形筒14的内侧,矩形杆16的底端与底板7的上端相互连接,矩形杆16与矩形筒14滑动连接,矩形筒14的外侧设置有旋钮17,通过矩形杆16与矩形筒14的滑动连接对矩形筒14的高度进行调节,通过旋钮17的设置对矩形杆16位置进行固定,安装组件8包括有安装槽18,安装槽18开设于底板7的内侧,安装槽18的内侧设置有固定螺丝19,通过固定螺丝19的设置对底板7进行固定安装处理。
27.使用本技术方案的胶带输送机可伸缩式警示防护装置时,将安装座1固定在机尾的一侧,通过限位块12与限位槽10的滑动连接对第一警示铁板11进行移动限位处理,通过第一警示铁板11与第二警示铁板13的转动连接对第二支撑组件4与第一支撑组件2之间进行伸缩处理,通过第一警示铁板11与第二警示铁板13起到警示效果,实现对警示防护装置进行伸缩调节处理,通过矩形杆16与矩形筒14的滑动连接对矩形筒14的高度进行调节,通过旋钮17的设置对矩形杆16位置进行固定,通过警示条15的设置起到警示效果,通过固定螺丝19的设置对底板7进行固定安装处理,实现了根据胶带输送机高度不同进行调节处理。
28.同时本说明书中未作详细描述的内容均属于本领域技术人员公知的现有技术。
