1.本实用新型涉及医疗器械技术领域，尤其涉及一种锁定型踝关节假体。


背景技术：

2.踝关节假体主要用于踝关节永久性创伤后的关节置换，终末期踝关节和创伤后关节炎都会造成踝关节永久性创伤，会造成踝关节功能丧失和踝关节畸形，严重影响患者的日常生活和工作，随着医疗技术的发展，越来越多的患者进行踝关节假体置换。在进行踝关节假体置换手术时，需要对假体进行固定，术口前端植入螺钉固定是很方便的，但是从术口后方植入螺钉较为困难，手术时间较长难度较大。


技术实现要素：

3.本实用新型的目的就在于为了解决现在在进行踝关节假体置换手术时，需要对假体进行固定，术口前端植入螺钉固定是很方便的，但是从术口后方植入螺钉较为困难，手术时间较长难度较大的问题而提供一种锁定型踝关节假体。
4.本实用新型通过以下技术方案来实现上述目的：
5.一种锁定型踝关节假体，包括胫骨托盘，所述胫骨托盘上表面设置有第一连接柱与第二连接柱，所述第一连接柱与所述第二连接柱与人体胫骨端固定连接，所述胫骨托盘上表面四角设置有定位柱，所述定位柱一方面能够方便手术时所述胫骨托盘的快速定位，提高手术效率，另一方面能够确保手术完成后，所述胫骨托盘在人体胫骨端不会发生位移，所述胫骨托盘一侧端面开设有第一螺孔，所述胫骨托盘底部设置有滑块，所述滑块上滑动连接有中间衬垫，所述中间衬垫下方设置有距骨顶。
6.进一步的，所述中间衬垫上表面开设有与所述滑块相配合滑动的滑槽，所述中间衬垫一端设置有限位块，所述限位块上开设有两组与所述第一螺孔位置相对应的第二螺孔，通过螺栓连接所述第一螺孔与所述第二螺孔，用以固定所述胫骨托盘与所述中间衬垫，所述中间衬垫底部开设有弧形凹槽。
7.进一步的，所述距骨顶呈弧形设计，所述距骨顶一端开设有第三螺孔，所述距骨顶靠近所述第三螺孔两侧位置均开设有第四螺孔，所述距骨顶底部表面设置有第三连接柱。
8.进一步的，所述第三螺孔与所述第四螺孔均为沉头孔设计，均向所述距骨顶弧形中心倾斜开设，螺钉可以从术口前端与术口两侧轻松安装进所述第三螺孔与所述第四螺孔，安装螺钉后使得三颗螺钉呈三角固定，免去了从前部术口植入踝关节假体后部螺钉，同样能够对所述距骨顶起到很好的固定作用。
9.进一步的，所述第一连接柱、第二连接柱与所述第三连接柱均为倾斜设计，便于植入骨内固定。
10.进一步的，所述弧形凹槽与所述距骨顶顶部之间滑动抵接。
11.与现有技术相比，本实用新型的有益效果是：
12.1、第一连接柱与第二连接柱固定在人体胫骨内，中间衬垫与胫骨托盘通过螺栓固
定，有效避免了从前方术口植入后部螺钉，大大提高了手术效率并降低手术难度；
13.2、第三螺孔与第四螺孔均向距骨顶弧形中心倾斜开设，安装螺钉后使得三颗螺钉呈三角固定，免去了从前部术口植入踝关节假体后部螺钉，同样能够对距骨顶起到很好的固定作用。
附图说明

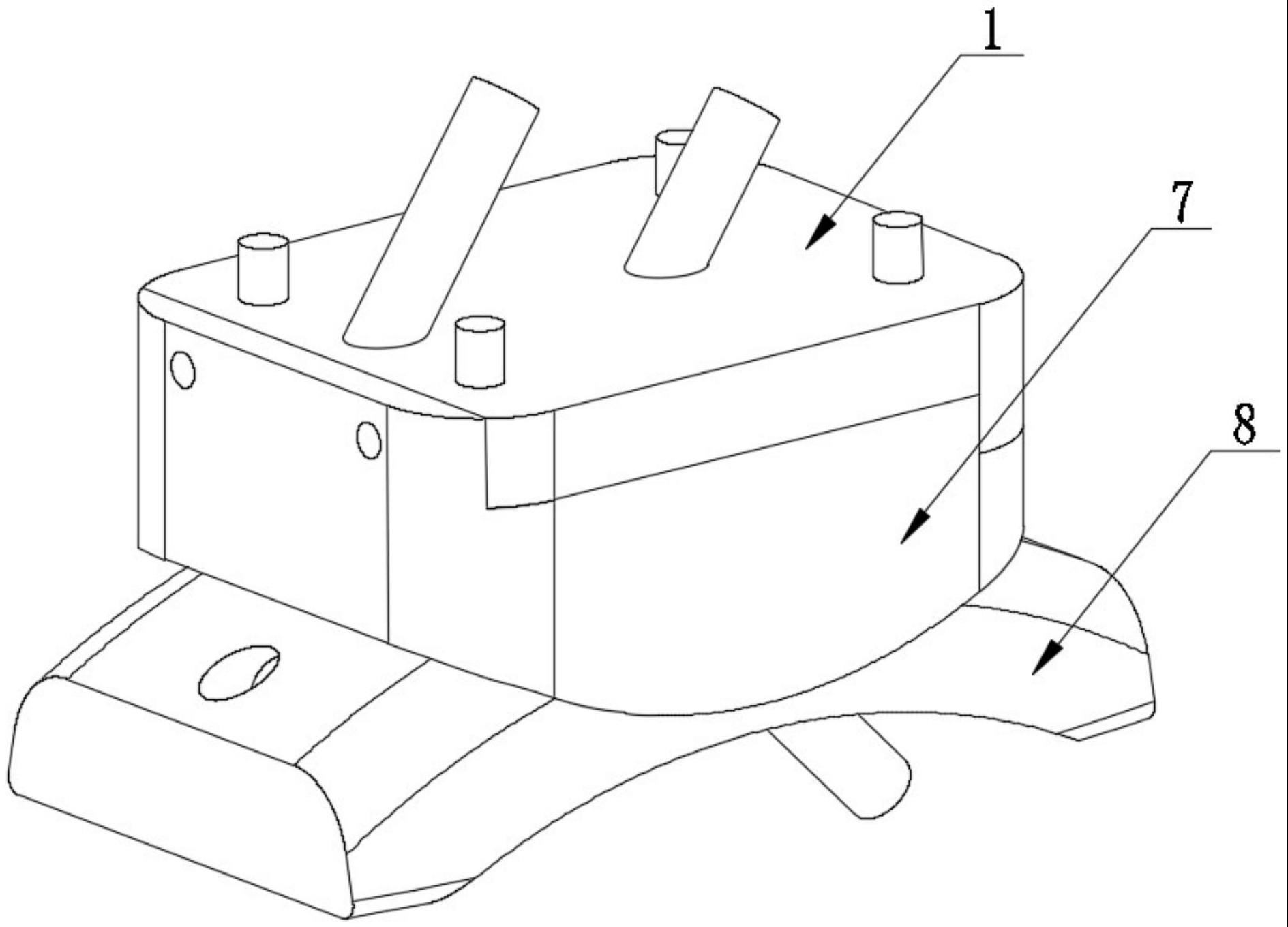

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的胫骨托盘结构示意图；
16.图3为本实用新型的中间衬垫结构示意图；
17.图4为本实用新型的中间衬垫另一视角示意图；
18.图5为本实用新型的距骨顶结构示意图；
19.图6为本实用新型的距骨顶另一视角示意图。
20.图中，1-胫骨托盘、2-第一连接柱、3-第二连接柱、4-定位柱、5-第一螺孔、6-滑块、7-中间衬垫、8-距骨顶；
21.71-滑槽、72-限位块、73-第二螺孔、74-弧形凹槽、81-第三螺孔、82-第四螺孔、83-第三连接柱。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.结合图1-图6所示,一种锁定型踝关节假体，包括胫骨托盘1，胫骨托盘1上表面设置有第一连接柱2与第二连接柱3，第一连接柱2与第二连接柱3与人体胫骨端固定连接，胫骨托盘1上表面四角设置有定位柱4，定位柱4一方面能够方便手术时胫骨托盘1的快速定位，提高手术效率，另一方面能够确保手术完成后，胫骨托盘1在人体胫骨端不会发生位移，胫骨托盘1一侧端面开设有第一螺孔5，胫骨托盘1底部设置有滑块6，滑块6上滑动连接有中间衬垫7，中间衬垫7下方设置有距骨顶8。
24.其中，中间衬垫7上表面开设有与滑块6相配合滑动的滑槽71，中间衬垫7一端设置有限位块72，限位块72上开设有两组与第一螺孔5位置相对应的第二螺孔73，通过螺栓连接第一螺孔5与第二螺孔73，用以固定胫骨托盘1与中间衬垫7，中间衬垫7底部开设有弧形凹槽74；距骨顶8呈弧形设计，距骨顶8一端开设有第三螺孔81，距骨顶8靠近第三螺孔81两侧位置均开设有第四螺孔82，距骨顶8底部表面设置有第三连接柱83；第三螺孔81与第四螺孔82均为沉头孔设计，均向距骨顶8弧形中心倾斜开设，螺钉可以从术口前端与术口两侧轻松安装进第三螺孔81与第四螺孔82，安装螺钉后使得三颗螺钉呈三角固定，免去了从前部术口植入踝关节假体后部螺钉，同样能够对距骨顶8起到很好的固定作用；第一连接柱2、第二连接柱3与第三连接柱83均为倾斜设计，便于植入骨内固定；弧形凹槽74与距骨顶8顶部之间滑动抵接。
25.工作原理：把第一连接柱与第二连接柱固定在人体胫骨端以固定胫骨托盘，然后
把中间衬垫与胫骨托盘滑配，用螺钉固定胫骨托盘与中间衬垫，然后把第三连接柱固定在距骨骨端，然后通过螺钉穿透第三螺孔与第四螺孔把距骨顶固定在距骨端，形成三角稳固。
26.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
27.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.一种锁定型踝关节假体，其特征在于：包括胫骨托盘(1)，所述胫骨托盘(1)上表面设置有第一连接柱(2)与第二连接柱(3)，所述胫骨托盘(1)上表面四角设置有定位柱(4)，所述胫骨托盘(1)一侧端面开设有第一螺孔(5)，所述胫骨托盘(1)底部设置有滑块(6)，所述滑块(6)上滑动连接有中间衬垫(7)，所述中间衬垫(7)下方设置有距骨顶(8)。2.根据权利要求1所述的一种锁定型踝关节假体，其特征在于：所述中间衬垫(7)上表面开设有与所述滑块(6)相配合滑动的滑槽(71)，所述中间衬垫(7)一端设置有限位块(72)，所述限位块(72)上开设有两组与所述第一螺孔(5)位置相对应的第二螺孔(73)，所述中间衬垫(7)底部开设有弧形凹槽(74)。3.根据权利要求2所述的一种锁定型踝关节假体，其特征在于：所述距骨顶(8)呈弧形设计，所述距骨顶(8)一端开设有第三螺孔(81)，所述距骨顶(8)靠近所述第三螺孔(81)两侧位置均开设有第四螺孔(82)，所述距骨顶(8)底部表面设置有第三连接柱(83)。4.根据权利要求3所述的一种锁定型踝关节假体，其特征在于：所述第三螺孔(81)与所述第四螺孔(82)均为沉头孔设计，均向中心倾斜开设，安装螺钉后使得三颗螺钉呈三角固定。5.根据权利要求3所述的一种锁定型踝关节假体，其特征在于：所述第一连接柱(2)、第二连接柱(3)与所述第三连接柱(83)均为倾斜设计，便于植入骨内固定。6.根据权利要求3所述的一种锁定型踝关节假体，其特征在于：所述弧形凹槽(74)与所述距骨顶(8)顶部之间滑动抵接。

技术总结
本实用新型公开了一种锁定型踝关节假体，包括胫骨托盘，胫骨托盘上表面设置有第一连接柱与第二连接柱，胫骨托盘上表面四角设置有定位柱，胫骨托盘一侧端面开设有第一螺孔，胫骨托盘底部设置有滑块，滑块上滑动连接有中间衬垫，中间衬垫下方设置有距骨顶；优点是：有效解决了因为在进行踝关节假体置换手术时，需要对假体进行固定，术口前端植入螺钉固定是很方便的，但是从术口后方植入螺钉较为困难，手术时间较长难度较大的问题。间较长难度较大的问题。间较长难度较大的问题。


技术研发人员：汤长华 汤子恒 韦秀芳 周晓宇 张晓慧 冯国新
受保护的技术使用者：汤长华
技术研发日：2023.05.23
技术公布日：2023/10/27
