1.本发明涉及清洁护理领域，特别是涉及一种自发电的牙齿清洁装置及牙刷。


背景技术：

2.牙刷(toothbrush)是一种清洁用品，为手柄式刷子。牙刷主要的功能是在刷子上添加牙膏，反复刷洗牙齿各个部位，以保持口腔卫生。牙刷包括手动牙刷和电动牙刷。随着人们生活水平的提高，对于生活各个方面的要求也越来越高了，由于在刷牙的时候手动很容易刷不干净，而且电动牙刷比普通牙刷的清洁效果相比更为科学有效，因此大部分人都会选择电动牙刷。
3.现有的电动牙刷一般都是通过直流电或交流电进行驱动，往往会有使用者使用到一半就没电的情况出现，等待充满电则是需要一段时间，同时还受到使用场景的限制，从而影响使用者的使用体验，而且现有的电动牙刷并没有向绿色环保和节能理念靠向。而手动牙刷虽然不会受限于使用场景以及不会出现没电的情况，但是手动牙刷的清洁效果并没有电动牙刷的清洁效果好。
4.因此亟需一种不会受限于使用场景的同时清洁效果较好的牙刷。


技术实现要素：

5.本发明的目的是克服现有技术中的不足之处，提供一种不会受限于使用场景的同时清洁效果较好的自发电的牙齿清洁装置及牙刷。
6.本发明的目的是通过以下技术方案来实现的：
7.一种自发电的牙齿清洁装置，包括刷头件和手柄本体，所述刷头件与所述手柄本体活动连接；
8.所述手柄本体设有制动开关件；
9.所述牙齿清洁装置还包括能量发生机构、能量传输机构、电场发生机构、电能储存机构及驱动机构，所述能量发生机构、所述能量传输机构、所述电场发生机构、所述电能储存机构及所述驱动机构均设于所述手柄本体内，所述能量传输机构的能量输入端与所述能量发生机构的能量输出端连接，所述电场发生机构与所述能量传输机构的能量输出端连接，所述电场发生机构与所述电能储存机构电连接，所述电能储存机构与所述制动开关件连接，所述电能储存机构与所述驱动机构电连接，所述制动开关件设于所述电能储存机构电连接于所述驱动机构的电路上，所述驱动机构与所述刷头件活动连接。
10.在其中一个实施例中，所述手柄本体包括第一壳体和第二壳体，所述第一壳体设有所述制动开关件，所述刷头件与所述第一壳体活动连接，所述第二壳体套设在所述第一壳体的部分，以使所述第二壳体与第一壳体活动连接，所述能量传输机构、所述电场发生机构、所述电能储存机构及所述驱动机构均设于所述第一壳体内，所述能量发生机构的部分设于所述第一壳体内，所述能量发生机构的另一部分设于所述第二壳体内。
11.在其中一个实施例中，所述能量发生机构包括收缩发条件和转动件，所述收缩发
条件设于所述第一壳体内，所述收缩发条件的转动中心轴的一端与所述转动件连接，所述收缩发条件的转动中心轴的另一端与所述能量传输机构的动力输入端连通，所述转动件与所述第二壳体固定连接。
12.在其中一个实施例中，所述能量传输机构设有能量变速传输齿组，所述能量变速传输齿组的一端与所述收缩发条件的转动中心轴的另一端啮合，所述能量变速传输齿组的另一端与所述电场发生机构连接。
13.在其中一个实施例中，所述电场发生机构设有交流发电机，所述交流发电机的旋转中心轴与所述能量变速传输齿组的另一端啮合。
14.在其中一个实施例中，所述制动开关件为按压式开关件或触控式开关件。
15.在其中一个实施例中，所述电能储存机构包括pcb板、按压传感器和电容件，所述pcb板固定在所述第一壳体上，所述按压传感器和所述电容件均与所述pcb板连接，所述按压传感器与所述制动开关件连接，所述pcb板与所述交流发电机电连接。
16.在其中一个实施例中，所述pcb板位于所述交流发电机的正上方，且所述pcb板与所述交流发电机形成有电场发生腔；及/或，
17.所述第一壳体还设有显示屏，所述显示屏与所述pcb板电连接。
18.在其中一个实施例中，所述驱动机构设有工作电机、输出齿、偏心齿及偏心轴，所述工作电机与所述pcb板连接，所述输出齿轮套设在所述工作电机的动力输出轴上，所述输出齿与所述偏心齿啮合，所述偏心轴的一端安装在所述偏心齿上；
19.所述第一壳体开设有限位孔，所述偏心轴穿设于所述限位孔，且所述偏心轴的另一端与所述刷头件的动力输入端活动连接。
20.一种牙刷，包括上述任一实施例所述的自发电的牙齿清洁装置。
21.与现有技术相比，本发明至少具有以下优点：
22.本技术的自发电的牙齿清洁装置，首先通过能量发生机构产生机械能并输出至能量传输机构的能量输入端，机械能再通过能量传输机构的能量输出端输出至电场发生机构，然后由电场发生机构将机械能转化为电能，即电场发生机构产生交流电场，使得电场发生机构与电能储存机构电连接，交流电在流经电能储存机构时被转化成直流电储存起来，如此牙齿清洁装置能够实现自发电功能，同时还不会受限于使用场景，从而有效地提升了牙齿清洁装置的使用方便性。然后由于电能储存机构与制动开关件连接且制动开关件设于电能储存机构电连接于驱动机构的电路上，使电能储存机构与驱动机构连接的电路通过制动开关件进行控制，进而使电能储存机构与驱动机构连接的电路导通或截止，即通过制动开关件控制电能储存机构的电能释放，使得电能储存机构释放电能至驱动机构，再由驱动机构来驱动刷头件进行转动清洁，而相比于手动牙刷采用电能驱动的刷头件转动使得牙齿清洁装置具备有较好的清洁效果。
附图说明
23.为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

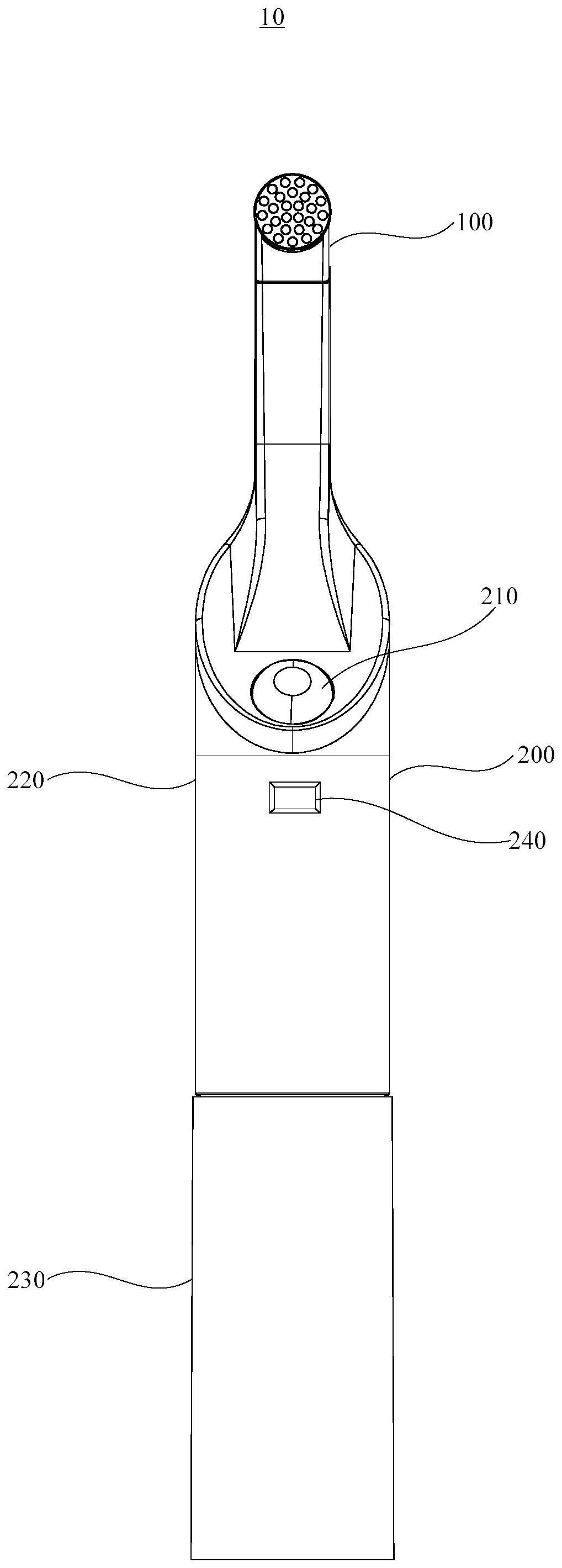

24.图1为一实施例中自发电的牙齿清洁装置的结构示意图；
25.图2为图1所示自发电的牙齿清洁装置的局部结构示意图；
26.图3为图2所示自发电的牙齿清洁装置的局部结构示意图；
27.图4为图2所示自发电的牙齿清洁装置另一视角的局部结构示意图；
28.图5为图2所示自发电的牙齿清洁装置又一视角的局部结构示意图；
29.图6为图3所示自发电的牙齿清洁装置的局部结构示意图；
30.图7为图6所示自发电的牙齿清洁装置的局部结构示意图；
31.图8为图6所示自发电的牙齿清洁装置的局部结构示意图；
32.图9为图6所示自发电的牙齿清洁装置的局部结构示意图；
33.图10为另一实施例自发电的牙齿清洁装置的局部结构剖视图；
34.图11为另一实施例自发电的牙齿清洁装置的局部结构示意图；
35.图12为自发电的牙齿清洁装置的电路原理图；
36.图13为自发电的牙齿清洁装置的电路原理图；
37.图14为自发电的牙齿清洁装置的电路原理图；
38.图15为自发电的牙齿清洁装置的电路原理图。
具体实施方式
39.为了便于理解本发明，下面将参照相关附图对本发明进行更全面的描述。附图中给出了本发明的较佳实施方式。但是，本发明可以以许多不同的形式来实现，并不限于本文所描述的实施方式。相反地，提供这些实施方式的目的是使对本发明的公开内容理解的更加透彻全面。
40.需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。
41.除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
42.本技术提供一种自发电的牙齿清洁装置包括刷头件和手柄本体，所述刷头件与所述手柄本体活动连接。所述手柄本体设有制动开关件。所述牙齿清洁装置还包括能量发生机构、能量传输机构、电场发生机构、电能储存机构及驱动机构，所述能量发生机构、所述能量传输机构、所述电场发生机构、所述电能储存机构及所述驱动机构均设于所述手柄本体内，所述能量传输机构的能量输入端与所述能量发生机构的能量输出端连接，所述电场发生机构与所述能量传输机构的能量输出端连接，所述电场发生机构与所述电能储存机构电连接，所述电能储存机构与所述制动开关件连接，所述电能储存机构与所述驱动机构电连接，所述制动开关件设于所述电能储存机构电连接于所述驱动机构的电路上，所述驱动机构与所述刷头件活动连接。
43.请参阅图1至图3，为了更好地理解本技术的自发电的牙齿清洁装置10，以下对自
发电的牙齿清洁装置10作进一步的解释说明：
44.一实施方式的自发电的牙齿清洁装置10包括刷头件100和手柄本体200，所述刷头件100与所述手柄本体200活动连接。所述手柄本体200设有制动开关件210。所述牙齿清洁装置10还包括能量发生机构300、能量传输机构400、电场发生机构500、电能储存机构600及驱动机构700，所述能量发生机构300、所述能量传输机构400、所述电场发生机构500、所述电能储存机构600及所述驱动机构700均设于所述手柄本体200内，所述能量传输机构400的能量输入端与所述能量发生机构300的能量输出端连接，所述电场发生机构500与所述能量传输机构400的能量输出端连接，所述电场发生机构500与所述电能储存机构600电连接，所述电能储存机构600与所述制动开关件210连接，所述电能储存机构600与所述驱动机构700电连接，所述制动开关件210设于所述电能储存机构600电连接于所述驱动机构700的电路上，所述驱动机构700与所述刷头件100活动连接。
45.在本实施例中，首先通过能量发生机构300产生机械能并输出至能量传输机构400的能量输入端，机械能再通过能量传输机构400的能量输出端输出至电场发生机构500，然后由电场发生机构500将机械能转化为电能，即电场发生机构500产生交流电场，使得电场发生机构500与电能储存机构600电连接，交流电在流经电能储存机构600时被转化成直流电储存起来，如此牙齿清洁装置10能够实现自发电功能，同时还不会受限于使用场景，从而有效地提升了牙齿清洁装置10的使用方便性。然后由于电能储存机构600与制动开关件210连接且制动开关件210设于电能储存机构600电连接于驱动机构700的电路上，使电能储存机构600与驱动机构700连接的电路通过制动开关件210进行控制，进而使电能储存机构600与驱动机构700连接的电路导通或截止，即通过制动开关件210控制电能储存机构600的电能释放，使得电能储存机构600释放电能至驱动机构700，再由驱动机构700来驱动刷头件100进行转动清洁，而相比于手动牙刷采用电能驱动的刷头件100转动使得牙齿清洁装置10具备有较好的清洁效果。
46.还需要说明的是，本技术的能量发生机构、能量传输机构、电场发生机构及电能储存机构的应用不局限于牙刷，还可以应用于手电筒、台灯、风扇、喷雾器、吹泡泡机及微型按摩仪等，当然也不局限上述的用电负载，还可以是其他的用电负载。
47.如图1和图2所示，在其中一个实施例中，所述手柄本体200包括第一壳体220和第二壳体230，所述第一壳体220设有所述制动开关件210，所述刷头件100与所述第一壳体220活动连接，所述第二壳体230套设在所述第一壳体220的部分，以使所述第二壳体230与第一壳体220活动连接，所述能量传输机构400、所述电场发生机构500、所述电能储存机构600及所述驱动机构700均设于所述第一壳体220内，所述能量发生机构300的部分设于所述第一壳体220内，所述能量发生机构300的另一部分设于所述第二壳体230内。可以理解的是，能量传输机构400、电场发生机构500、电能储存机构600、驱动机构700及能量发生机构300的部分均在第一壳体220内，即通过第一壳体220进行限位。同理的，能量发生机构300的另一部分在第二壳体230内，即通过第二壳体230进行限位。
48.如图1至图3所示，在其中一个实施例中，所述能量发生机构300包括收缩发条件310和转动件320，所述收缩发条件310设于所述第一壳体220内，所述收缩发条件310的转动中心轴的一端与所述转动件320连接，所述收缩发条件310的转动中心轴的另一端与所述能量传输机构400的动力输入端连通，所述转动件320与所述第二壳体230固定连接。可以理解
的是，由于第二壳体230与转动件320固定连接，通过转动第二壳体230带动转动件320转动，再由转动件320带动转动中心轴转动，使得收缩发条件310进行收缩形变，即形变产生能量。当第二壳体230停止转动时，收缩发条件310形变复原以释放能量，即产生机械能并输出至能量传输机构400的动力输入端，如此能够手动产生机械能，使得牙齿清洁装置10不再受限于使用场景，从而有效地提升了牙齿清洁装置10的使用方便性。需要说明的是，能量发生机构300属于现有技术，详见专利申请号为cn202210543109.4的专利，此处不再赘述。
49.如图3和图4所示，在其中一个实施例中，所述能量传输机构400设有能量变速传输齿组410，所述能量变速传输齿组410的一端与所述收缩发条件310的转动中心轴的另一端啮合，所述能量变速传输齿组410的另一端与所述电场发生机构500连接。可以理解的是，由收缩发条件310释放的机械能通过转动中心轴输出至能量变速传输齿组410，而通过能量变速传输齿组410使机械能增大，即通过多级变速加快了变速齿组的转速。又因为电场发生机构500与能量变速传输齿组410的另一端连接，即经过增大的机械能输出电场发生机构500进行转化电能操作，如此能够适配牙齿清洁装置10的动力需求，同时能够较大程度地提升了电能的转化量。需要说明的是，能量传输机构400属于现有技术，详见专利申请号为cn202221210608.3的专利，此处不再赘述。
50.如图3和图4所示，在其中一个实施例中，所述电场发生机构500设有交流发电机510，所述交流发电机510的旋转中心轴与所述能量变速传输齿组410的另一端啮合。可以理解的是，交流发电机510的旋转中心轴与能量变速传输齿组410的另一端啮合，即经过增大的机械能输出至旋转中心轴，再由旋转中心轴使交流发电机510旋转发电，即旋转产生交流电场，使得交流发电机510与电能储存机构600电连接，交流电输出至电能储存机构600，而电能储存机构600将交流电转化为直流电进行储存，如此能够较大程度地将机械能转化为电能，使得牙齿清洁装置10实现自发电的功能，不再受限于使用场景，从而有效地提升牙齿清洁装置10的使用方便性。同时的，采用电能驱动使得牙齿清洁装置10具备有较好的清洁效果。
51.如图2所示，在其中一个实施例中，所述制动开关件210为按压式开关件或触控式开关件。可以理解的是，通过按压操作或触控操作来制动电能储存机构600的开关，如此能够有效地提升了牙齿清洁装置10的使用方便性。
52.如图3所示，在其中一个实施例中，所述电能储存机构600包括pcb板610、按压传感器620和电容件630，所述pcb板610固定在所述第一壳体220上，所述按压传感器620和所述电容件630均与所述pcb板610连接，所述按压传感器620与所述制动开关件210连接，所述pcb板610与所述交流发电机510电连接。可以理解的是，由交流发电机510产生交流电流入pcb板610上，通过pcb板610将交流电进行整流操作得到直流电。又因为电容件630和pcb板610连接，即直流电传输至电容件630内进行电能储存。进一步地，由于pcb板610与按压传感器620连接，且按压传感器620与制动开关件210连接，即通过按压或触碰制动开关件210使得按压传感器620传输工作信号至pcb板610上，pcb板610再将释放电能信号传输至电容件630进行电能释放，即电容件630通过pcb板610释放均匀且稳定的工作电压至驱动机构700，使驱动机构700能够平稳地输出，并带动刷头件100平稳地输出，如此能够有效地提升牙齿清洁装置10的清洁效果。再次按压制动开关件210使得按压传感器620传输制动信号至pcb板610上，pcb板610再将制动信号传输至电容件630停止电能释放，即电容件630停止释放电
压，使驱动机构700停止输出。
53.进一步地，由于收缩发条件在释放机械能的过程是由大变小的，这也导致了能量变速传输齿组的能量输出的过程也是由大变小的，而这导致交流发电机产生的交流电流的大小也是由大变小的，而交流电流的不稳定输出容易对pcb板和电容件造成损害。如图10所示，在其中一个实施例中，所述牙齿清洁装置10设有换挡齿组800，所述换挡齿组800包括第一换挡齿轮810和第二换挡齿轮820，所述第一换挡齿轮810与所述能量变速传输齿组410的动力输出齿4110连接，所述第二换挡齿轮820与所述第一换挡齿轮810连接，所述交流发电机510的旋转中心轴5110分别与所述能量变速传输齿组410的动力输出齿4110、所述第一换挡齿轮810及所述第二换挡齿轮820滑动啮合，所述能量变速传输齿组410的动力输出齿4110的直径大于所述第一换挡齿轮810的直径大于所述第二换挡齿轮820的直径。可以理解的是，通过使得交流发电机510的旋转中心轴5110滑动啮合与三个挡位的齿轮且三个挡位的齿轮的直径是逐渐递减，即当能量变速传输齿组410的能量输出由大变小时可以使交流发电机510的旋转中心轴5110滑动至第一换挡齿轮810或第二换挡齿轮820进行啮合，如此能够有效地确保交流发电机510保持均匀且稳定的转速，使得交流发电机510产生稳定且均匀的交流电，从而有效地避免对pcb板610和电容件630造成损害的情况发生。
54.进一步地，如图10和图11所示，在其中一个实施例中，所述电场发生机构500还设有发电机固定壳520、发电机固定板530及旋转轴承件540，所述发电机固定壳520与所述发电机固定板530固定连接，所述旋转轴承件540设于所述发电机固定板530的中心处，以使所述旋转轴承件540与所述发电机固定板530螺丝连接，所述交流发电机510的旋转中心轴5110设于所述旋转轴承件540内，以使所述交流发电机510的旋转中心轴5110与所述旋转轴承件540转动连接。可以理解的是，通过设有发电机固定壳520、发电机固定板530及旋转轴承件540，即交流发电机510在旋转发电时发电机固定壳520和发电机固定板530均处于固定不动的状态，如此不会对交流发电机510旋转发电造成影响，从而确保输出均匀且稳定的交流电流。
55.进一步地，如图10和图11所示，在其中一个实施例中，所述发电机固定壳520上设有滑动块5210，所述第一壳体220开设有滑动槽2202、第一限位槽2204、第二限位槽2206及第三限位槽2208，所述滑动槽2202、所述第一限位槽2204、所述第二限位槽2206及所述第三限位槽2208连通，所述滑动块5220设于所述滑动槽2202内，且所述滑动块5120分别与所述第一限位槽2204、所述第二限位槽2206及所述第三限位槽2208滑动抵接。可以理解的是，滑动块5210通过在滑动槽2202内滑动，以带动交流发电机510的旋转中心轴5110上下滑动，当滑动块5210滑动抵接与第一限位槽2204时，交流发电机510的旋转中心轴5110与能量变速传输齿组410的动力输出齿4110啮合。当滑动块5120滑动抵接与第二限位槽2206时，交流发电机510的旋转中心轴5110与第一换挡齿轮810啮合。当滑动块5210滑动抵接与第三限位槽2208时，交流发电机510的旋转中心轴5110与第二换挡齿轮820啮合。如此能够实现交流发电机510的换挡发电功能，从而确保交流电的输出稳定性，进而有效地避免对pcb板610和电容件630造成损害的情况发生。
56.如图1、图3和图4所示，在其中一个实施例中，所述pcb板610位于所述交流发电机510的正上方，且所述pcb板610与所述交流发电机510形成有电场发生腔502。可以理解的是，交流发电机510在电场发生腔502内产生交流电场，使得交流发电机510与pcb板610电连
接。及/或，在其中一个实施中，所述第一壳体220还设有显示屏240，所述显示屏240与所述pcb板610电连接。可以理解的是，通过显示屏240能够反映电容件630的电量，即实时监测牙齿清洁装置10的续航时间。
57.如图3和图4所示，在其中一个实施例中，所述驱动机构700设有工作电机710、输出齿720、偏心齿730及偏心轴740，所述工作电机710与所述pcb板610连接，所述输出齿720轮套设在所述工作电机710的动力输出轴上，所述输出齿720与所述偏心齿730啮合，所述偏心轴740的一端安装在所述偏心齿730上。所述第一壳体220开设有限位孔222，所述偏心轴740穿设于所述限位孔222，且所述偏心轴740的另一端与所述刷头件100的动力输入端活动连接。可以理解的是，工作电机710在驱动时带动输出齿720转动，再通过输出齿720带动偏心齿730和偏心轴740进行圆周运动，而由于设有限位孔222，使得偏心轴740只能够进行半径弧度较小的圆周运动，又因为偏心轴740的另一端与刷头件100的动力输入端活动连接，即通过偏心轴740带动刷头件100的动力输出端进行钟摆式转动，如此能够对使用者的牙齿起到清洁作用。
58.进一步地，在其中一个实施例中，所述牙齿清洁装置的工作原理为：通过手动逆时针旋转第二壳体，带动转动件旋转，驱动收缩发条件旋转收紧储机械动能，再由收缩发条件旋转释放动能驱动能量变速传输齿组进行旋转变速，而变速齿轮提高转速带动交流发电机高速旋转产生交流电场，而交流电经过pcb板整流为直流电流并为电容件充电储电能。
59.进一步地，在其中一个实施例中，所述pcb板电路控制方法包括如下步骤：首先通过储能模块输出电压至升降压模块；然后通过所述升降压模块输出第一电压值至执行单元，以及输出第二电压值至线性降压模块；然后通过所述线性降压模块输出第三电压值至控制单元；然后通过所述控制单元输出控制信号至所述执行单元；其中，所述第一电压值等于所述第二电压值，且所述第一电压值大于所述第三电压值。
60.需要说明的是，储能模块输出电压在经过升降压模块进行升压或降压操作输出第一电压值，第一电压值为执行单元供电，即为驱动电机的工作电压。而第二电压值在经过线性降压模块进行降压操作输出第三电压值，第三电压值为控制单元供电，即通过第三电压值为按压传感器和显示器供电。然后通过按压制动开关件使按压传感器输出工作信号，即控制单元输出控制信号至执行单元，使驱动电机进行工作，再通过驱动电机带动刷头件进行转动。同理的，通过按压制动开关件使按压传感器输出制动信号，即控制单元输出控制信号至执行单元，使驱动电机停止工作。进一步地，由于控制单元所需供电电压相较于执行单元所需供电电压要小，通过线性降压模块将第二电压值进行降压，使得第三电压值能够符合控制单元所需供电电压，以此确保自发电的牙齿清洁装置的内部电路具有较好的安全性能。
61.在其中一个实施例中，所述执行单元为驱动模块。可以理解的是，通过控制单元输出控制信号给到驱动模块，再由驱动模块控制驱动电机工作或制动。
62.在其中一个实施例中，所述控制单元包括检测模块、显示模块及蓝牙模块。可以理解的是，检测模块则是对应按压传感器，即按压传感器通过检测模块输出工作信号或制动信号。显示模块则是对应显示器，使得显示器能够显示电量和时间。蓝牙模块则使牙齿清洁装置能够与手机或pads共享信息，如此能够有效地提升牙齿清洁装置的使用方便性，同时还能够实时监控牙齿清洁装置的续航时间。
63.在其中一个实施例中，所述控制单元为mcu处理器。
64.如图3、图5至图7所示，在其中一个实施例中，所述刷头件100包括刷柄110、刷盘120及多个刷毛件130，所述刷柄110与所述第一壳体220活动连接，所述刷柄110设有抵接柱1110，所述刷盘120开设有抵接孔1202、限位槽1204及多个刷毛安装孔1206，所述抵接柱1110设于所述抵接孔1202内，以使所述刷盘120与所述刷柄110活动连接，所述偏心轴740的另一端设于所述限位槽1204内，以使所述偏心轴740与所述刷柄110活动连接，每一所述刷毛件130设于相应的所述刷毛安装孔1206内，以使多个所述刷毛件130均与所述刷盘120固定连接。可以理解的是，首先刷柄110与第一壳体220活动连接，即刷头件100与第一壳体220可拆卸连接，以便于后续更换刷头件100。其次，通过设有抵接柱1110且抵接柱1110设于抵接孔1202内，使得刷盘120能够固定在刷柄110上。然后，每一刷毛件130设于相应的刷毛安装孔1206内，即多个刷毛件130固定在刷盘120上，使得牙齿清洁装置实现清洁功能。最后，通过设置有限位槽1204，且偏心轴740的另一端设于限位槽1204内，即在驱动电机工作时，偏心轴740的另一端带动刷盘120做来回地钟摆式运动，从而能够带动多个刷毛件130转动以提升牙齿清洁装置的清洁效果。
65.如图8和图9所示，在其中一个实施例中，所述刷盘120包括弹性抵接部1210和圆盘部1220，所述弹性抵接部1210与所述圆盘部1220连接，所述弹性抵接部1210开设有所述抵接孔1202和所述限位槽1204，所述抵接柱1110设于所述抵接孔1202内，以使所述弹性抵接部1210与所述刷柄110活动连接，所述偏心轴740的另一端设于所述限位槽1204内，以使所述偏心轴740与所述弹性抵接部1210活动连接，所述圆盘部1220开设有多个所述刷毛安装孔1206，每一所述刷毛件130设于相应的所述刷毛安装孔1206内，以使多个所述刷毛件130均与所述圆盘部1220固定连接。可以理解的是，弹性抵接部1210不仅能够有效地对偏心轴740进行限位，而且也便于后续将偏心轴740与刷盘120进行拆卸，从而有效地提升了牙齿清洁装置的使用方便性。
66.如图7所示，在其中一个实施例中，所述刷柄110还设有弹簧缓冲件1120，所述弹簧缓冲件1120套设于所述抵接柱1110上。可以理解的是，由于牙齿清洁装置在使用过程中会对刷盘120进行挤压，通过在抵接柱1110上套有弹簧缓冲件1120，不仅能够缓冲挤压力，而且能够弹性复位，从而有效地提升了使用者的使用舒适感。
67.为了验证自发电的牙齿清洁装置的真实性，请查看图12至图15，图10至图13为本技术自发电的牙齿清洁装置的电路原理图。
68.本技术还提供一种牙刷，包括上述任一实施例所述的自发电的牙齿清洁装置。
69.在本实施例中，首先通过能量发生机构产生机械能并输出至能量传输机构的能量输入端，机械能再通过能量传输机构的能量输出端输出至电场发生机构，然后由电场发生机构将机械能转化为电能，即电场发生机构产生交流电场，使得电场发生机构与电能储存机构电连接，交流电在流经电能储存机构时被转化成直流电储存起来，如此牙刷能够实现自发电功能，同时还不会受限于使用场景，从而有效地提升了牙刷的使用方便性。然后电能储存机构与制动开关件连接且制动开关件设于电能储存机构电连接于驱动机构的电路上，使电能储存机构与驱动机构连接的电路通过制动开关件进行控制，进而使电能储存机构与驱动机构连接的电路导通或截止，即通过制动开关件控制电能储存机构的电能释放，使得电能储存机构释放电能至驱动机构，再由驱动机构来驱动刷头件进行转动清洁，而相比于
手动牙刷采用电能驱动的刷头件转动使得牙刷具备有较好的清洁效果。
70.与现有技术相比，本发明至少具有以下优点：
71.本技术的自发电的牙齿清洁装置，首先通过能量发生机构产生机械能并输出至能量传输机构的能量输入端，机械能再通过能量传输机构的能量输出端输出至电场发生机构，然后由电场发生机构将机械能转化为电能，即电场发生机构产生交流电场，使得电场发生机构与电能储存机构电连接，交流电在流经电能储存机构时被转化成直流电储存起来，如此牙齿清洁装置能够实现自发电功能，同时还不会受限于使用场景，从而有效地提升了牙齿清洁装置的使用方便性。然后由于电能储存机构与制动开关件连接且制动开关件设于电能储存机构电连接于驱动机构的电路上，使电能储存机构与驱动机构连接的电路通过制动开关件进行控制，进而使电能储存机构与驱动机构连接的电路导通或截止，即通过制动开关件控制电能储存机构的电能释放，使得电能储存机构释放电能至驱动机构，再由驱动机构来驱动刷头件进行转动清洁，而相比于手动牙刷采用电能驱动的刷头件转动使得牙齿清洁装置具备有较好的清洁效果。
72.以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
