1.本实用新型属于辅助锻炼技术领域，具体涉及一种膝关节术后辅助锻炼装置。


背景技术：

2.膝关节手术后，首先需要锻炼膝关节的屈伸的运动，逐渐恢改善关节的僵硬的状态，然后可以才可以进行站立的训练，使膝关节负重，恢复膝关节的负重能力，然后需要循序渐进的进行行走的训练，其中膝关节屈伸的运动需要持续较长的时间，这是以为在术后，患者肌肉和关节都处于僵硬状态，使得患者需要长时间多次对膝关节进行辅助弯曲，以达到放松关节，恢复肌肉力量的目的，但是患者在通过手部力量辅助膝关节进行弯曲时，不仅每次弯曲幅度不一导致无法达到要求，导致恢复效果不佳，且仅通过手部力量会导致患者容易出现疲劳的情况。


技术实现要素：

3.本实用新型提供了一种膝关节术后辅助锻炼装置，具有可以自动将患者膝关节进行弯曲以达到锻炼效果，且可以保证每次弯曲角度，从而保证锻炼恢复效果的特点。
4.本实用新型提供如下技术方案：包括支撑底座，所述支撑底座一侧固定连接有限位板，所述支撑底座顶端铰接有大腿定位板，所述大腿定位板一侧铰接有小腿定位板，所述小腿定位板底端固定连接有从动块，所述小腿定位板一侧固定连接有足部定位板，所述支撑底座顶端固定连接有限高块，所述限高块内部转动连接有丝杆，所述丝杆外侧滑动连接有主动块，所述从动块转动连接于所述主动块内侧，所述支撑底座顶端固定连接有驱动电机。
5.其中，所述限位板一侧固定连接有弹簧，所述弹簧位于所述主动块和所述限位板之间。
6.其中，所述大腿定位板、所述小腿定位板和所述足部定位板外侧均固定连接有固定带。
7.其中，所述限高块内侧开设有转动槽，所述丝杆通过所述转动槽转动连接于所述限高块内部。
8.其中，所述支撑底座外侧固定连接有控制块。
9.本实用新型的有益效果是：通过从动块和主动块的配合，使得患者无需通过手部力量即可持续重复完成膝关节弯曲锻炼工作，且由于丝杆的引导，使得患者膝关节每次弯曲程度均相同保持标准，从而达到保证锻炼恢复效果的目的。
10.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
附图说明

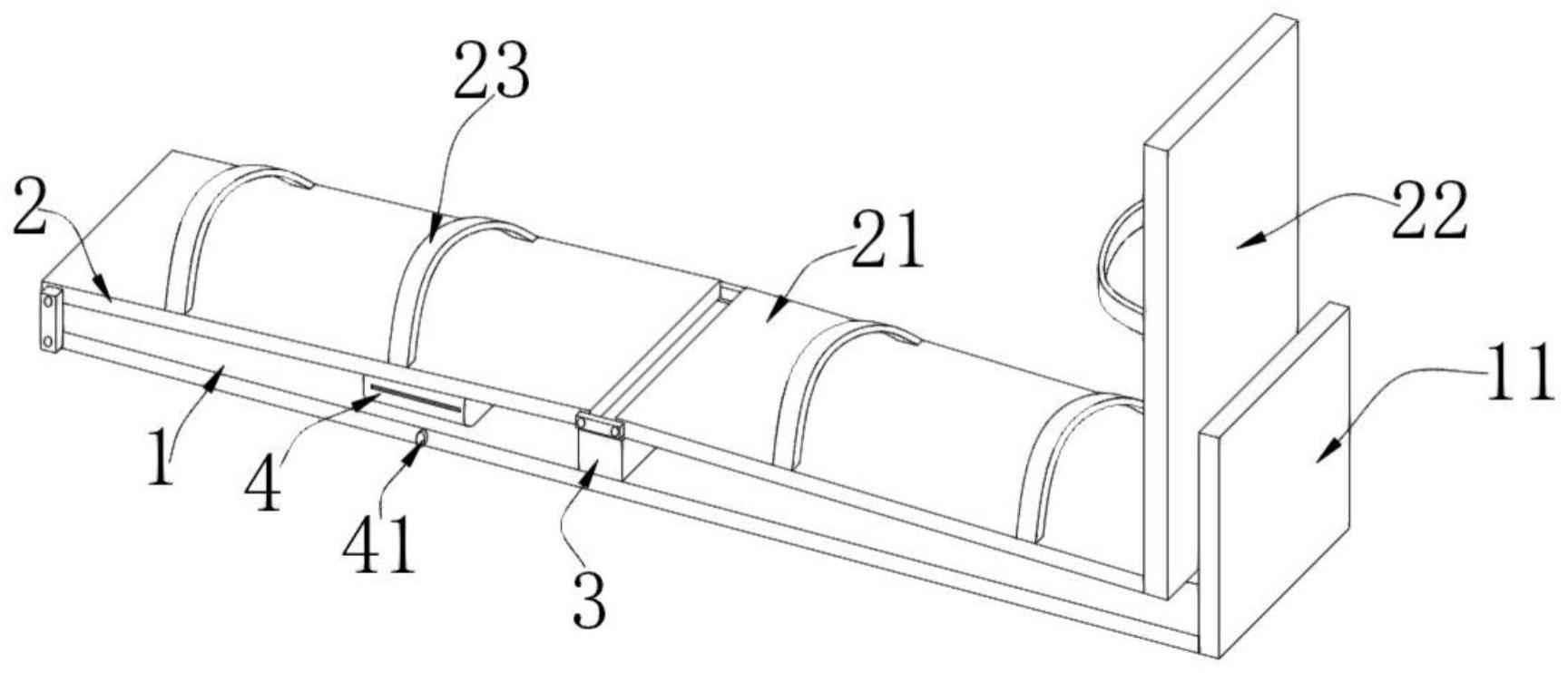

11.图1为本实用新型的立体结构示意图；
12.图2为本实用新型中小腿定位板的运动状态示意图；
13.图3为本实用新型的拆解示意图；
14.图4为本实用新型另一视角的结构示意图。
15.图中：1、支撑底座；11、限位板；12、弹簧；2、大腿定位板；21、小腿定位板；211、从动块；22、足部定位板；23、固定带；3、限高块；31、丝杆；32、主动块；33、转动槽；4、驱动电机；41、控制块。
具体实施方式
16.请参阅图1-图4，本实用新型提供以下技术方案：包括支撑底座1，支撑底座1一侧固定连接有限位板11，支撑底座1顶端铰接有大腿定位板2，大腿定位板2一侧铰接有小腿定位板21，小腿定位板21底端固定连接有从动块211，小腿定位板21一侧固定连接有足部定位板22，支撑底座1顶端固定连接有限高块3，限高块3内部转动连接有丝杆31，丝杆31外侧滑动连接有主动块32，从动块211转动连接于主动块32内侧，支撑底座1顶端固定连接有驱动电机4。
17.本实施方案中：支撑底座1用于对各部件进行支撑，从而完成对患者进行膝关节弯曲的锻炼工作，支撑底座1一侧固定的限位板11用于对丝杆31的转动进行支撑，支撑底座1顶端铰接的大腿定位板2用于对患者的大腿进行承载，大腿定位板2一侧铰接的小腿定位板21用于对患者的小腿进行承载，小腿定位板21一侧固定的足部定位板22用于对患者的足部进行承载，由于大腿定位板2和小腿定位板21铰接，使得当大腿定位板2和小腿定位板21进行转动时，会带动患者膝关节进行弯曲完成锻炼效果，小腿定位板21底端固定的从动块211用于带动小腿定位板21进行运动，使得小腿定位板21可以通过滑动与大腿定位板2发生转动，完成电动患者膝关节进行弯曲锻炼的目的，支撑底座1顶端固定的限高块3用于对大腿定位板2和小腿定位板21连接处进行限位，从而使得大腿定位板2和小腿定位板21的连接处会高于大腿定位板2和支撑底座1的连接处，使得当小腿定位板21朝向大腿定位板2进行滑动时，小腿定位板21和大腿定位板2会相对转动，从而带动患者膝关节进行弯曲锻炼的目的，支撑底座1顶端固定的驱动电机4用于带动丝杆31进行转动，驱动电机4的输出端与丝杆31固定，使得驱动电机4会带动丝杆31进行转动，丝杆31会在限高块3的内部进行转动，主动块32内侧设有螺纹槽，使得当丝杆31转动时会带动主动块32在丝杆31的外侧进行滑动，完成带动从动块211进行运动的目的，使得从动块211会带动小腿定位板21进行运动，进而达到将患者膝关节进行弯曲锻炼的目的，当患者需要进行漆关节弯曲锻炼时，可以先将大腿放置于大腿定位板2的外侧，将小腿和足部分别放置于小腿定位板21和足部定位板22的外侧，此时患者可以启动驱动电机4，由于驱动电机4的输出端与丝杆31固定，使得驱动电机4会带动丝杆31在限高块3的内侧进行转动，丝杆31在转动时会带动主动块32进行滑动，由于从动块211位于主动块32内侧，使得主动块32在运动时，会带动从动块211进行滑动，此时从动块211会带动小腿定位板21进行运动，小腿定位板21会朝向大腿定位板2进行运动，使得大腿定位板2和小腿定位板21会相对转动，完成带动患者腿部进行膝关节弯曲锻炼的目的，驱动电机4会通过丝杆31带动主动块32进行往复运动，从而使得患者可以持续完成膝关节弯曲的锻炼工作，通过从动块211和主动块32的配合，使得患者无需通过手部力量即可持续重复完成膝关节弯曲锻炼工作，且由于丝杆31的引导，使得患者膝关节每次弯曲程度均相同保持标准，从而达到保证锻炼恢复效果的目的。
18.限位板11一侧固定连接有弹簧12，弹簧12位于主动块32和限位板11之间；限位板11一侧固定的弹簧12用于对足部定位板22进行缓冲，由于弹簧12位于主动块32和限位板11之间，使得当小腿定位板21带动足部定位板22进行往复运动时，足部定位板22在回至原位的过程中会被弹簧12缓冲，从而避免对患者腿部造成冲击力。
19.大腿定位板2、小腿定位板21和足部定位板22外侧均固定连接有固定带23；大腿定位板2、小腿定位板21和足部定位板22外侧均固定的固定带23分别用于对患者的大腿、小腿以及足部进行固定，从而使得当大腿定位板2和小腿定位板21进行相对转动时，可以带动患者膝关节进行弯曲锻炼。
20.限高块3内侧开设有转动槽33，丝杆31通过转动槽33转动连接于限高块3内部；限高块3内侧开设的转动槽33用于对丝杆31的转动进行让空，使得丝杆31可以贯穿于限高块3与驱动电机4的输出端相连，从而使得丝杆31可以被驱动电机4带动在限高块3的内侧进行转动，完成带动小腿定位板21进行运动的目的。
21.支撑底座1外侧固定连接有控制块41；支撑底座1外侧固定的控制块41用于对驱动电机4进行启闭，使得患者可以根据实际情况对驱动电机4进行控制，控制块41与驱动电机4之间通过线缆连接，使得控制块41可以完成对驱动电机4的控制工作。
22.本实用新型的工作原理及使用流程：当患者需要进行漆关节弯曲锻炼时，可以先将大腿放置于大腿定位板2的外侧，将小腿和足部分别放置于小腿定位板21和足部定位板22的外侧，此时患者可以启动驱动电机4，由于驱动电机4的输出端与丝杆31固定，使得驱动电机4会带动丝杆31在限高块3的内侧进行转动，丝杆31在转动时会带动主动块32进行滑动，由于从动块211位于主动块32内侧，使得主动块32在运动时，会带动从动块211进行滑动，此时从动块211会带动小腿定位板21进行运动，小腿定位板21会朝向大腿定位板2进行运动，使得大腿定位板2和小腿定位板21会相对转动，完成带动患者腿部进行膝关节弯曲锻炼的目的，驱动电机4会通过丝杆31带动主动块32进行往复运动，从而使得患者可以持续完成膝关节弯曲的锻炼工作。
