一种小型水利闸门的制作方法

1.本实用新型涉及水利闸门技术领域,具体为一种小型水利闸门。


背景技术:

2.在水利工程领域中,控制水体的流通需要用到闸门,闸门关闭和开启用于泄(放)水通道的控制设施,是水工建筑物的重要组成部分,可用以拦截水流,控制水位、调节流量、排放泥沙和飘浮物等。
3.在中国实用新型专利申请公开说明书cn217923426u中公开的一种小型水利闸门,虽然,具有增加对升降机构安装检查时的安全性的同时,闸门可对渠道内各高度水位进行拦挡的效果。
4.但是,该小型水利闸门具有以下缺点:
5.(1)在人员使用时,时常使用人力将闸门进行打开,将闸门打开时速度较为缓慢,水越来越多,导致水漫出来;
6.(2)在人员使用时,水的压力过大时常将水利闸门冲垮,导致下游的人员受到伤害。


技术实现要素:

7.(一)解决的技术问题
8.针对现有技术的不足,本实用新型提供了一种小型水利闸门,解决了上述背景技术中提出的将闸门打开时速度较为缓慢,水越来越多,导致水漫出来,水的压力过大时常将水利闸门冲垮,导致下游的人员受到伤害的问题。
9.(二)技术方案
10.为实现以上目的,本实用新型通过以下技术方案予以实现:一种小型水利闸门,包括固定板,所述固定板表面的两侧均固定连接有支撑杆,所述支撑杆的的表面开设有滑槽,所述滑槽的内部滑动连接有闸门,所述支撑杆的的一侧固定连接有放置板,所述放置板的表面固定连接有连接杆,所述连接杆的表面固定连接有升降组件,所述固定板的背部固定连接有支撑组件。
11.可选的,所述闸门的表面固定连接有缓冲垫,所述缓冲垫的表面固定连接有凹槽。
12.可选的,所述闸门的一侧固定连接有固定框,所述固定框的内部固定连接有过滤网。
13.可选的,所述升降组件所述连接杆的顶端固定连接有连接板,所述连接板表面的两侧均固定连接有伺服电机,所述伺服电机的输出端花键连接有传动杆,所述传动杆的一端固定连接转动盘,所述转动盘的表面固定连接有绳索。
14.可选的,所述支撑组件包括所述固定板的一侧固定连接有延伸板,所述延伸板的表面固定连接有稳定杆,所述稳定杆的一端固定连接于支撑杆的一侧。
15.可选的,所述绳索的一端固定连接有限位板,所述限位板的表面固定连接有闸门
的顶部。
16.(三)有益效果
17.本实用新型提供了一种小型水利闸门,具备以下有益效果:
18.1、该小型水利闸门,通过升降组件的设置,在人员使用时,将伺服电机接通电源,继而传动杆带动转动盘转动,进而绳索在转动盘的内部进行缠绕,绳索带动闸门向上进行移动,从而达到了方便人员将闸门打开的目的。
19.2、该小型水利闸门,通过支撑组件的设置,在人员使用时,将延伸板固定连接于固定板的背部,继而稳定杆对支撑杆进行支撑,支撑杆被支撑随之提高了放置板的稳定性,从而达到了方便人员对闸门进行支撑的目的,防止压力过大,水将闸门冲垮的情况发生。
附图说明

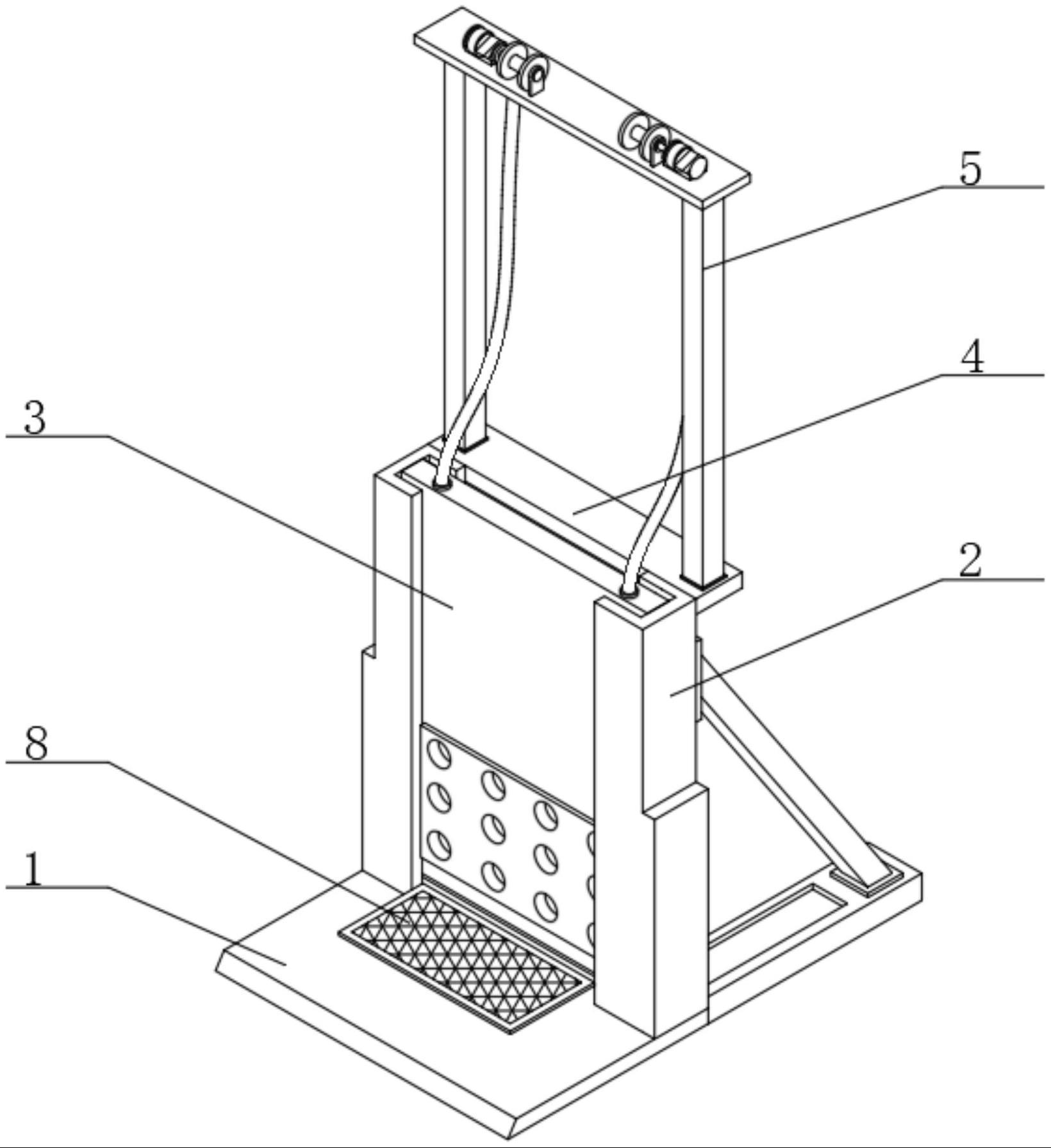

20.图1为本实用新型结构示意图;
21.图2为本实用新型拆分结构示意图;
22.图3为本实用新型升降组件结构示意图;
23.图4为本实用新型支撑组件结构示意图。
24.图中:1、固定板;2、支撑杆;3、闸门;4、放置板;5、连接杆;6、升降组件;601、连接板;602、伺服电机;603、传动杆;604、转动盘;605、绳索;7、支撑组件;701、延伸板;702、稳定杆;8、固定框。
具体实施方式
25.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
26.请参阅图1至图4,本实用新型提供一种技术方案:一种小型水利闸门,包括固定板1,固定板1表面的两侧均固定连接有支撑杆2,支撑杆的2的表面开设有滑槽,滑槽的内部滑动连接有闸门3,支撑杆的2的一侧固定连接有放置板4,放置板4的表面固定连接有连接杆5,连接杆5的表面固定连接有升降组件6,通过升降组件6的设置,在人员使用时,将伺服电机602接通电源,继而传动杆603带动转动盘604转动,进而绳索605在转动盘604的内部进行缠绕,绳索605带动闸门3向上进行移动,从而达到了方便人员将闸门3打开的目的,固定板1的背部固定连接有支撑组件7,通过支撑组件7的设置,在人员使用时,将延伸板701固定连接于固定板1的背部,继而稳定杆702对支撑杆2进行支撑,支撑杆2被支撑随之提高了放置板4的稳定性,从而达到了方便人员对闸门3进行支撑的目的,防止压力过大,水将闸门3冲垮的情况发生;
27.闸门3的表面固定连接有缓冲垫,缓冲垫的表面固定连接有凹槽,通过缓冲垫的设置,可对水的冲击进行缓冲;
28.闸门3的一侧固定连接有固定框8,固定框8的内部固定连接有过滤网,通过固定框8的设置,方便人员将异物进行打捞;
29.升降组件6连接杆5的顶端固定连接有连接板601,连接板601表面的两侧均固定连接有伺服电机602,伺服电机602的输出端花键连接有传动杆603,传动杆603的一端固定连
接转动盘604,转动盘604的表面固定连接有绳索605,通过升降组件6的设置,方便人员将闸门3打开;
30.支撑组件7包括固定板1的一侧固定连接有延伸板701,延伸板701的表面固定连接有稳定杆702,稳定杆702的一端固定连接于支撑杆2的一侧,通过支撑组件7的设置,防止闸门3发生倒塌的情况;
31.绳索605的一端固定连接有限位板,限位板的表面固定连接有闸门3的顶部,通过限位板的设置,方便人员将绳索605和闸门3进行连接。
32.本实用新型中,该装置的工作步骤如下:
33.1、首先在人员使用时,将伺服电机602接通电源,继而传动杆603带动转动盘604转动,进而绳索605在转动盘604的内部进行缠绕,绳索605带动闸门3向上进行移动;
34.2、最后在人员使用时,将延伸板701固定连接于固定板1的背部,继而稳定杆702对支撑杆2进行支撑,支撑杆2被支撑随之提高了放置板4的稳定性。
35.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种小型水利闸门,包括固定板(1),其特征在于:所述固定板(1)表面的两侧均固定连接有支撑杆(2),所述支撑杆的(2)的表面开设有滑槽,所述滑槽的内部滑动连接有闸门(3),所述支撑杆的(2)的一侧固定连接有放置板(4),所述放置板(4)的表面固定连接有连接杆(5),所述连接杆(5)的表面固定连接有升降组件(6),所述固定板(1)的背部固定连接有支撑组件(7)。2.根据权利要求1所述的一种小型水利闸门,其特征在于:所述闸门(3)的表面固定连接有缓冲垫,所述缓冲垫的表面固定连接有凹槽。3.根据权利要求1所述的一种小型水利闸门,其特征在于:所述闸门(3)的一侧固定连接有固定框(8),所述固定框(8)的内部固定连接有过滤网。4.根据权利要求1所述的一种小型水利闸门,其特征在于:所述升降组件(6)所述连接杆(5)的顶端固定连接有连接板(601),所述连接板(601)表面的两侧均固定连接有伺服电机(602),所述伺服电机(602)的输出端花键连接有传动杆(603),所述传动杆(603)的一端固定连接转动盘(604),所述转动盘(604)的表面固定连接有绳索(605)。5.根据权利要求1所述的一种小型水利闸门,其特征在于:所述支撑组件(7)包括所述固定板(1)的一侧固定连接有延伸板(701),所述延伸板(701)的表面固定连接有稳定杆(702),所述稳定杆(702)的一端固定连接于支撑杆(2)的一侧。6.根据权利要求4所述的一种小型水利闸门,其特征在于:所述绳索(605)的一端固定连接有限位板,所述限位板的表面固定连接有闸门(3)的顶部。

技术总结
本实用新型涉及水利闸门技术领域,且公开了一种小型水利闸门,包括固定板,所述固定板表面的两侧均固定连接有支撑杆,所述支撑杆的的表面开设有滑槽,所述滑槽的内部滑动连接有闸门,所述支撑杆的的一侧固定连接有放置板,所述放置板的表面固定连接有连接杆,所述连接杆的表面固定连接有升降组件,所述固定板的背部固定连接有支撑组件,所述闸门的表面固定连接有缓冲垫,所述缓冲垫的表面固定连接有凹槽。该小型水利闸门,通过升降组件的设置,在人员使用时,将伺服电机接通电源,继而传动杆带动转动盘转动,进而绳索在转动盘的内部进行缠绕,绳索带动闸门向上进行移动,从而达到了方便人员将闸门打开的目的。便人员将闸门打开的目的。便人员将闸门打开的目的。


技术研发人员:章毅 许斌 李书生 宋华兵 王奥
受保护的技术使用者:芜湖建江水利建设有限责任公司
技术研发日:2023.05.19
技术公布日:2023/10/27
