一种抗洪抢险快速组合挡水板墙的制作方法

1.本实用新型涉及挡水板墙技术领域,具体为一种抗洪抢险快速组合挡水板墙。


背景技术:

2.抗洪抢险,是指在汛期,迅速处置险情、抢救人民生命财产,防止或减少洪水造成的损失。极端的强降雨天气会造成严重的洪涝灾害,给群众的生命安全和生产生活造成了重大影响,为了和“洪魔”对抗,人们采用许多技术和方法,比如在抗洪抢险地点安装挡水墙板,此方法可以有效的降低洪水对人民群众的危害,在现有技术中,抗洪抢险挡水墙板常采用金属框架和挡水板墙组成,在抗洪抢险过程中组装时,首先需要在相应地点安装立柱后,再在立柱之间安装挡水板墙,安装过程较为繁琐,组装较为缓慢。


技术实现要素:

3.本实用新型要解决的技术问题是克服现有的缺陷,提供一种抗洪抢险快速组合挡水板墙,能够在未发生洪涝灾害时进行预先安装,在需要进行抗洪抢险时能够快速进行组合安装,组装更加快速,可以有效解决背景技术中的问题。
4.为实现上述目的,本实用新型提供如下技术方案:一种抗洪抢险快速组合挡水板墙,包括安装底座;
5.安装底座:其内部均匀滑动连接有板墙底座,板墙底座的内部均开设有安装槽,安装槽的内部均从下至上依次滑动连接有下挡水板、上挡水板和第一盖板,第一盖板内部的插孔内均插接有连接螺杆,下挡水板和上挡水板的内部均开设有与连接螺杆对应的穿过孔,安装槽的底壁均开设有螺纹孔,连接螺杆与螺纹孔配合安装,连接螺杆的上端均设置有转动把手,能够在未发生洪涝灾害时进行预先安装,在需要进行抗洪抢险时能够快速进行组合安装,组装更加快速,使用更加方便。
6.进一步的,还包括伸缩柱,所述伸缩柱均匀设置于安装底座的内部,伸缩柱的前端均与滑动板的后端固定连接,滑动板与板墙底座配合安装,伸缩柱的外弧面均套设有弹簧,弹簧的前端均与滑动板的后端固定连接,弹簧的后端均与安装底座的内壁固定连接,能够对板墙底座进行固定。
7.进一步的,所述板墙底座的后端均设置有固定座,固定座的内部均通过销轴一转动连接有圆筒,圆筒的内部均滑动连接有滑动柱,滑动柱的下端均通过销轴二转动连接有固定片,固定片内部的圆孔内均插接有插地销钉,能够对板墙底座进行支撑。
8.进一步的,所述圆筒外弧面上的螺纹孔内均螺纹连接有固定螺栓,固定螺栓与滑动柱配合安装,能够对滑动柱进行固定。
9.进一步的,所述板墙底座的左右两端均设置有橡胶密封垫,确保了本挡水板墙的防水效果。
10.进一步的,所述第一盖板的前后两端均设置有警示条,能够对行人进行警示。
11.进一步的,还包括第二盖板,所述第二盖板位于安装底座的外部,第二盖板与安装
底座配合安装,能够对安装底座进行防护。
12.与现有技术相比,本实用新型的有益效果是:本抗洪抢险快速组合挡水板墙,具有以下好处:
13.在使用时,首先在相应的抗洪抢险场地地面通过外部工具开凿出与安装底座相匹配的放置槽,将安装底座放置在放置槽内,在安装底座的上端盖上第二盖板,能够在安装底座不使用时对其进行防护,在未发生洪涝灾害时,可以事先对板墙底座进行拼装,以便于使用时的快速组合搭建,将下挡水板、上挡水板和第一盖板依次放入板墙底座的内部,在插孔内插接连接螺杆,通过连接螺杆对下挡水板和上挡水板进行固定,即可完成板墙底座的拼装,在需要进行抗洪抢险时,取下第二盖板,向后推动滑动板,带动弹簧被压缩,而后将板墙底座依次插入安装底座的内部,在弹簧的弹力作用下,弹簧会给滑动板和板墙底座一个持续的向前的推力,能够对板墙底座进行初步的固定,而后拉出滑动柱,通过插地销钉将固定片与地面固定,而后通过固定螺栓对滑动柱进行固定,即可通过圆筒和滑动柱在后方对板墙底座进行支撑,即可完成对板墙底座的安装,通过设置橡胶密封垫,确保了板墙底座之间缝隙的防水效果,从而使得本挡水板墙,能够在未发生洪涝灾害时进行预先安装,在需要进行抗洪抢险时能够快速进行组合安装,组装更加快速,使用更加方便。
附图说明

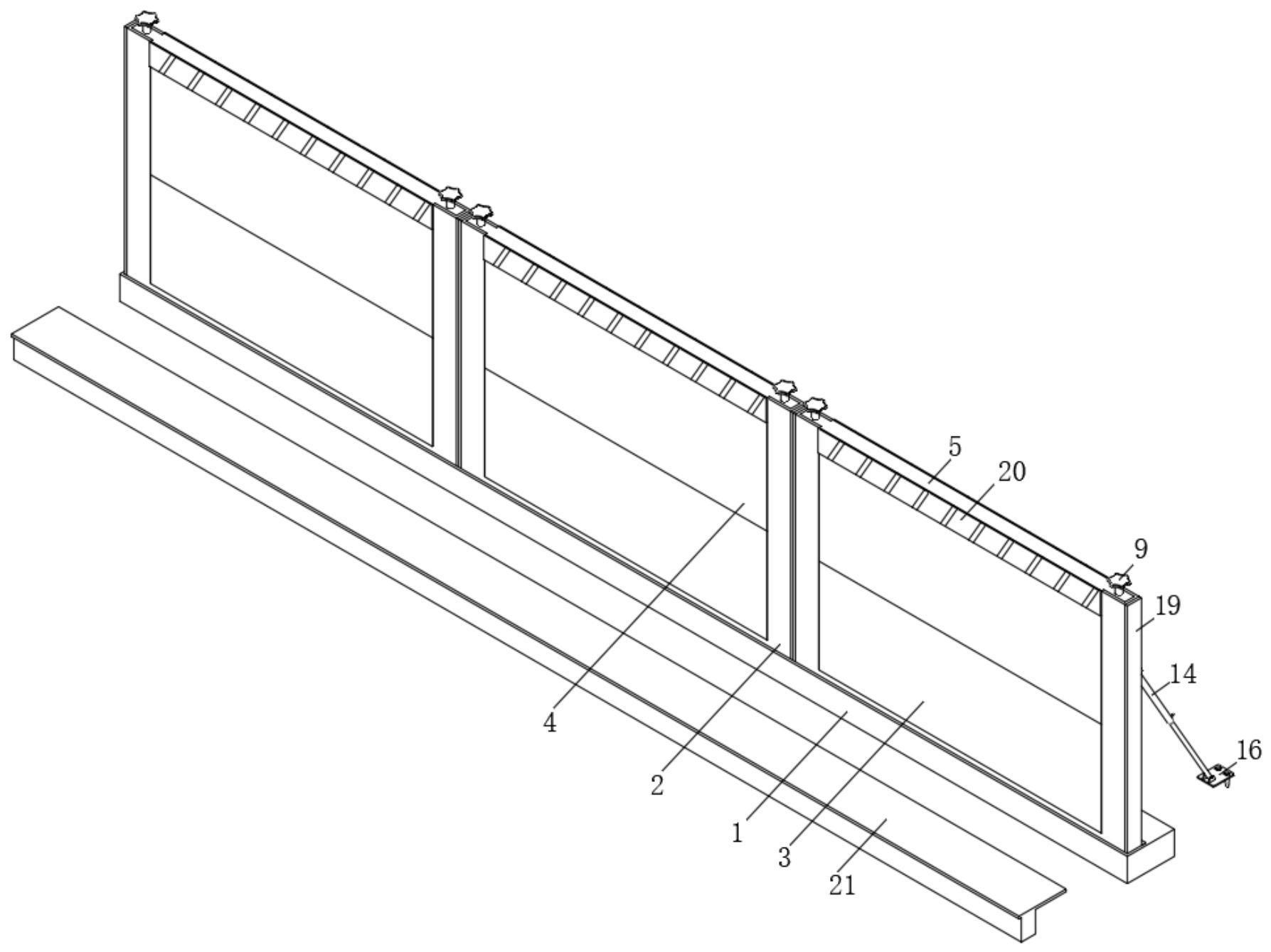

14.图1为本实用新型结构示意图;
15.图2为本实用新型内部剖视结构示意图;
16.图3为本实用新型板墙底座的内部剖视结构示意图。
17.图中:1安装底座、2板墙底座、3下挡水板、4上挡水板、5第一盖板、6连接螺杆、7穿过孔、8螺纹孔、9转动把手、10伸缩柱、11滑动板、12弹簧、13固定座、14圆筒、15滑动柱、16固定片、17插地销钉、18固定螺栓、19橡胶密封垫、20警示条、21第二盖板。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.请参阅图1-3,本实施例提供一种技术方案:一种抗洪抢险快速组合挡水板墙,包括安装底座1;
20.安装底座1:其内部均匀滑动连接有板墙底座2,板墙底座2的内部均开设有安装槽,安装槽的内部均从下至上依次滑动连接有下挡水板3、上挡水板4和第一盖板5,第一盖板5内部的插孔内均插接有连接螺杆6,下挡水板3和上挡水板4的内部均开设有与连接螺杆6对应的穿过孔7,安装槽的底壁均开设有螺纹孔8,连接螺杆6与螺纹孔8配合安装,连接螺杆6的上端均设置有转动把手9,还包括伸缩柱10,伸缩柱10均匀设置于安装底座1的内部,伸缩柱10的前端均与滑动板11的后端固定连接,滑动板11与板墙底座2配合安装,伸缩柱10的外弧面均套设有弹簧12,弹簧12的前端均与滑动板11的后端固定连接,弹簧12的后端均与安装底座1的内壁固定连接,板墙底座2的后端均设置有固定座13,固定座13的内部均通
过销轴一转动连接有圆筒14,圆筒14的内部均滑动连接有滑动柱15,滑动柱15的下端均通过销轴二转动连接有固定片16,固定片16内部的圆孔内均插接有插地销钉17,圆筒14外弧面上的螺纹孔内均螺纹连接有固定螺栓18,固定螺栓18与滑动柱15配合安装,板墙底座2的左右两端均设置有橡胶密封垫19,第一盖板5的前后两端均设置有警示条20,还包括第二盖板21,第二盖板21位于安装底座1的外部,第二盖板21与安装底座1配合安装,在使用时,首先在相应的抗洪抢险场地地面通过外部工具开凿出与安装底座1相匹配的放置槽,将安装底座1放置在放置槽内,在安装底座1的上端盖上第二盖板21,能够在安装底座1不使用时对其进行防护,在未发生洪涝灾害时,可以事先对板墙底座2进行拼装,以便于使用时的快速组合搭建,将下挡水板3、上挡水板4和第一盖板5依次放入板墙底座2的内部,在插孔内插接连接螺杆6,通过连接螺杆6对下挡水板3和上挡水板4进行固定,即可完成板墙底座2的拼装,在需要进行抗洪抢险时,取下第二盖板21,向后推动滑动板11,带动弹簧12被压缩,而后将板墙底座2依次插入安装底座1的内部,在弹簧12的弹力作用下,弹簧12会给滑动板11和板墙底座2一个持续的向前的推力,能够对板墙底座2进行初步的固定,而后拉出滑动柱15,通过插地销钉17将固定片16与地面固定,而后通过固定螺栓18对滑动柱15进行固定,即可通过圆筒14和滑动柱15在后方对板墙底座2进行支撑,即可完成对板墙底座2的安装,通过设置橡胶密封垫19,确保了板墙底座2之间缝隙的防水效果,从而使得本挡水板墙,能够在未发生洪涝灾害时进行预先安装,在需要进行抗洪抢险时能够快速进行组合安装,组装更加快速,使用更加方便。
21.本实用新型提供的一种抗洪抢险快速组合挡水板墙的工作原理如下:在使用时,首先在相应的抗洪抢险场地地面通过外部工具开凿出与安装底座1相匹配的放置槽,将安装底座1放置在放置槽内,在安装底座1的上端盖上第二盖板21,能够在安装底座1不使用时对其进行防护,在未发生洪涝灾害时,可以事先对板墙底座2进行拼装,以便于使用时的快速组合搭建,将下挡水板3、上挡水板4和第一盖板5依次放入板墙底座2的内部,在插孔内插接连接螺杆6,通过连接螺杆6对下挡水板3和上挡水板4进行固定,即可完成板墙底座2的拼装,在需要进行抗洪抢险时,取下第二盖板21,向后推动滑动板11,带动弹簧12被压缩,而后将板墙底座2依次插入安装底座1的内部,在弹簧12的弹力作用下,弹簧12会给滑动板11和板墙底座2一个持续的向前的推力,能够对板墙底座2进行初步的固定,而后拉出滑动柱15,通过插地销钉17将固定片16与地面固定,而后通过固定螺栓18对滑动柱15进行固定,即可通过圆筒14和滑动柱15在后方对板墙底座2进行支撑,即可完成对板墙底座2的安装,通过设置橡胶密封垫19,确保了板墙底座2之间缝隙的防水效果,从而使得本挡水板墙,能够在未发生洪涝灾害时进行预先安装,在需要进行抗洪抢险时能够快速进行组合安装,组装更加快速,使用更加方便。
22.以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其它相关的技术领域,均同理包括在本实用新型的专利保护范围内。
