1.本技术涉及生态明渠技术领域,尤其是涉及一种减少水土流失的生态景观明渠。
背景技术:2.生态明渠排水系统是指能够下渗、滞流、蓄存、排放多管齐下,削减洪峰,涵养地下水的新型排水绿色设施系统;通过采用可渗水结构,增加了雨水的入渗量,削减洪峰流量,以起到减少水土流失的效果。
3.目前生态明渠在进行施工建设的过程中:为了提高明渠的排水引流量,需要通过改变部分区域传统硬质渠道如传统的渠道侧壁采用硬质花岗岩的建设模式;但去掉硬质渠道后,生态明渠侧壁无法很好起到很好的支撑作用,工作人员在施工过程中如使用吊机进行挖沟等工作时,渠道侧壁容易倾倒,降低了生态明渠的建设质量。因而需要提供一种排水引流量较大且具有防倾倒作用的生态明渠。
技术实现要素:4.为了提供一种排水引流量较大且具有防倾倒作用的生态明渠,本技术提供一种减少水土流失的生态景观明渠。
5.本技术提供的一种减少水土流失的生态景观明渠,采用如下的技术方案:
6.一种减少水土流失的生态景观明渠,包括用于沿明渠的延伸方向铺设的基础块和主砌块;所述基础块和所述主砌块均设置有多块,多块所述基础块铺设成用于抵接地面的基础块层;多块所述主砌块堆叠设置成多层以形成明渠的挡墙侧壁;相邻的两层所述主砌块之间连接有牵引网,所述牵引网的其中一端沿远离所述主砌块的方向延伸。
7.通过采用上述技术方案,基础块层和多层主砌块层堆叠形成生态景观明渠的挡墙结构;工作人员在实际的建设生态景观明渠的过程中,在明渠土沟开挖完成后,先沿明渠的延伸方向铺设一层基础块,使得基础块抵接于明渠的基础块层,接着在基础块层的顶部铺设一层主砌块,第一层的主砌块层铺设完成后,工作人员可采用压土机等机器将明渠旁边的土层压实推平,使得土层与第一层的主砌块层的顶部高度平齐;下一步在主砌块层和土层的顶部放置牵引网,并使得牵引网的一端卡接在两层主砌块之间的连接空间内且牵引网的另一端铺设放置在压实推平的土层顶部;然后又在第一层主砌块层的顶部铺设第二层主砌块,主砌块层完成后,工作人员在第一层牵引网的顶部铺设土层后,再通过压土机将明渠旁边的土层再一次压实推平,使得实际的土层与第二层的主砌块的顶部高度平齐,放置牵引网;重复上述步骤,使得实际的生态景观明渠的建设符合实际高度需求;在多层主砌块层和采用压土机压实推平土层的过程中,由于相邻两层主砌块层之间存在间隔且相邻的两块基础块和主砌块之间也存在间隔,因而生态景观明渠起到排水引流量大的目的;且多层土层在压实的过程中,土层的下沉量逐渐变大,从而使得牵引网带动主砌块层向下移动,即牵引网带动侧边的主砌块层向靠近土层的方向稍微倾斜,以使得生态景观明渠结构在满足减少水土流失功能的同时符合防倾倒要求;从而本技术技术方案提供了一种排水引流量较大
且具有防倾倒作用的生态景观明渠。
8.优选的,所述主砌块的一侧开设有卡接槽,所述主砌块远离所述卡接槽的一侧设置有卡接块,所述卡接块卡接于所述卡接槽内。
9.通过采用上述技术方案,相邻的上下两层之间的主砌块通过卡接块与卡接槽实现快速可拆卸式铺设工作,且能够通过上下两层的主砌块将牵引网的一端进行限位卡接固定。
10.优选的,相邻的两块所述主砌块之间存在间隔,相邻的两层主砌块之间错位堆叠设置。
11.通过采用上述技术方案,相邻的两块主砌块之间的间隔形成排水引流孔,有利于增强生态景观明渠的排水引流效果。
12.优选的,每块所述主砌块的卡接块分别卡接于上一层的相邻两块所述主砌块的卡接槽内;该所述主砌块的卡接槽内卡接有下一层的相邻两块所述主砌块的卡接块;所述主砌块开设有所述卡接槽的一侧槽壁抵接于下一层所述主砌块的侧壁。
13.通过采用上述技术方案,同一块主砌块的卡接块分别卡接于上一层的两块主砌块的卡接槽内,且该主砌块的卡接槽则同时卡接于下一层的相邻两块主砌块的卡接块上,从而多层主砌块层实现错位堆叠的效果,操作较便捷。
14.优选的,所述主砌块的顶部一侧设置有倾斜面;在相邻的上下两层之间的所述主砌块抵接时,下一层的所述主砌块的卡接槽与下一层的所述卡接块之间形成可用于种植的生态孔。
15.通过采用上述技术方案,工作人员在向上砌筑时,使得每一层砌块的卡接槽的内侧壁抵接于下一层砌块的外斜面;在明渠的结构施工完成后,可在明渠的生态孔洞中种植植物的种苗,从而符合生态环保的设计理念。
16.优选的,所述牵引网包括塑料网。
17.通过采用上述技术方案,塑料网较柔软以便于卡接在多层主砌块的卡接槽的位置内,同时便于工作人员将塑料网铺设在土层上并进行土层的推平压实工作,在不影响土层的渗水量的同时有利于防止生态景观明渠倾倒和减少水土流失。
18.优选的,在所述卡接块卡接于所述卡接槽内时,所述牵引网的其中一端位于所述卡接槽内,所述卡接块抵接于所述牵引网的一侧。
19.通过采用上述技术方案,相邻两层主砌块之间通过卡接块和卡接槽将牵引网的一端进行限位固定在主砌块上,在牵引网的面积较大时,多块上下两层的主砌块同时对牵引网的多块位置进行卡接,以增强牵引网与主砌块层的连接效果;以便于实现将牵引网与生态景观明渠结构进行连接的目的。
20.优选的,还包括用于沿所述主砌块的顶部延伸铺设的压顶砌块,所述压顶砌块设置有多块。
21.通过采用上述技术方案,压顶砌块用于压实并进行铺设安装在主砌块的顶部。
22.优选的,所述基础块的顶部一侧还设置有连接块,所述连接块卡接于所述主砌块的所述卡接槽内。
23.通过采用上述技术方案,基础块安装铺设完成后,可在基础块的连接块与顶部的卡接槽位置安装牵引网,有利于提高生态景观明渠的防倾倒效果。
24.综上所述,本技术包括以下至少一种有益技术效果:
25.1.在明渠土沟开挖完成后,先沿明渠的延伸方向铺设一层基础块,使得基础块抵接于明渠的基础块层,接着在基础块层的顶部铺设一层主砌块,第一层的主砌块层铺设完成后,工作人员可采用压土机等机器将明渠旁边的土层压实推平,使得土层与第一层的主砌块层的顶部高度平齐;下一步在主砌块层和土层的顶部放置牵引网,并使得牵引网的一端卡接在两层主砌块之间的连接空间内且牵引网的另一端铺设放置在压实推平的土层顶部;然后又在第一层主砌块层的顶部铺设第二层主砌块,主砌块层完成后,工作人员在第一层牵引网的顶部铺设土层后,再通过压土机将明渠旁边的土层再一次压实推平,使得实际的土层与第二层的主砌块的顶部高度平齐,放置牵引网;重复上述步骤,使得实际的生态景观明渠的建设符合实际高度需求;在多层主砌块层和采用压土机压实推平土层的过程中,由于相邻两层主砌块层之间存在间隔且相邻的两块基础块和主砌块之间也存在间隔,因而生态景观明渠起到排水引流量大的目的;且多层土层在压实的过程中,土层的下沉量逐渐变大,从而使得牵引网带动主砌块层向下移动,即牵引网带动侧边的主砌块层向靠近土层的方向稍微倾斜,以使得生态景观明渠结构在满足减少水土流失功能的同时符合防倾倒要求;从而本技术技术方案提供了一种排水引流量较大且具有防倾倒作用的生态景观明渠;
26.2.工作人员在向上砌筑时,使得每一层砌块的卡接槽的内侧壁抵接于下一层砌块的外斜面;在明渠的结构施工完成后,可在明渠的生态孔洞中种植植物的种苗,从而符合生态环保的设计理念;
27.3.相邻两层主砌块之间通过卡接块和卡接槽将牵引网的一端进行限位固定在主砌块上,在牵引网的面积较大时,多块上下两层的主砌块同时对牵引网的多块位置进行卡接,以增强牵引网与主砌块层的连接效果;以便于实现将牵引网与生态景观明渠结构进行连接的目的。
附图说明

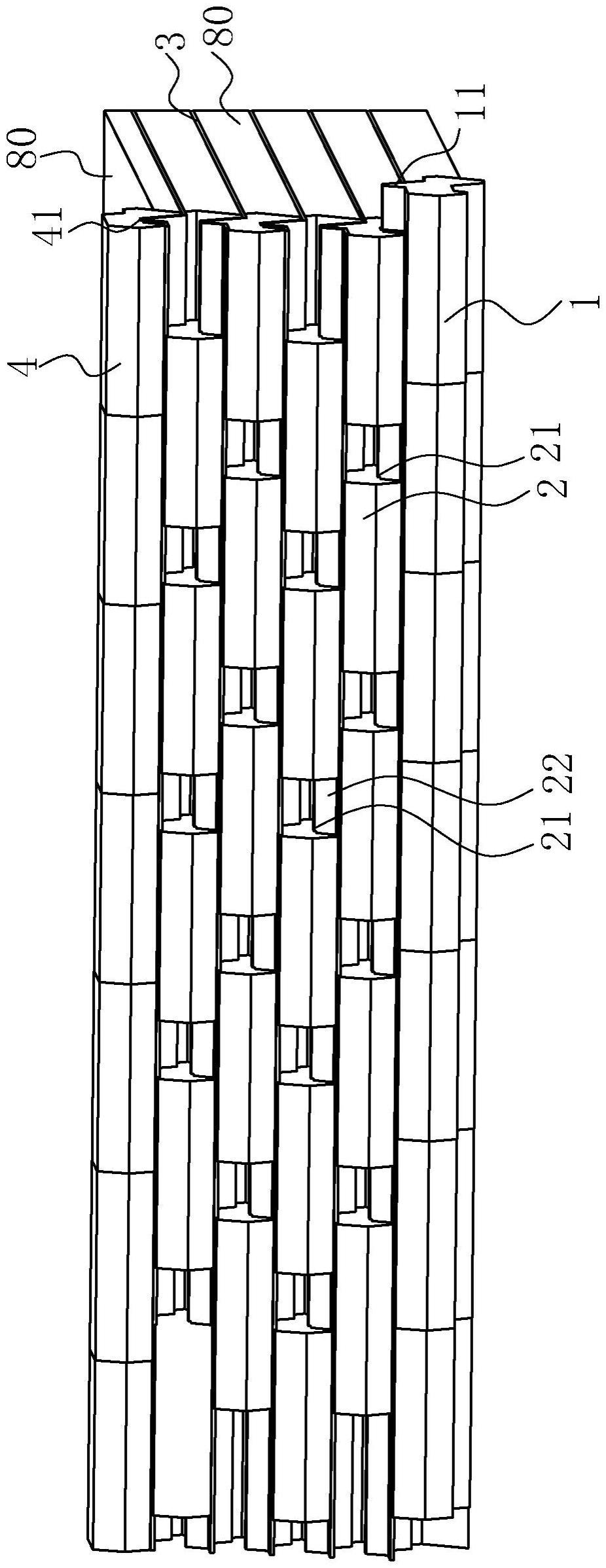

28.图1是本技术实施例的安装结构示意图。
29.图2是本技术实施例的安装结构侧视图。
30.附图标记说明:
31.1、基础块;11、连接块;2、主砌块;21、卡接槽;22、卡接块;23、倾斜面;3、牵引网;4、压顶砌块;41、连接槽;5、生态孔;80、土层。
具体实施方式
32.以下结合附图1-2对本技术作进一步详细说明。
33.本技术实施例公开一种减少水土流失的生态景观明渠。参照图1和图2,生态景观明渠包括用于沿明渠的延伸方向铺设的基础块1和主砌块2;基础块1和主砌块2均设置有多块,多块基础块1铺设成用于抵接地面的基础块层;多块主砌块2堆叠设置成多层以形成明渠的挡墙侧壁;主砌块层的实际层数可根据实际需要施工,在本技术实施例中,主砌块层设置有四层;相邻的两层主砌块2之间连接有牵引网3,牵引网3包括塑料网,牵引网3的其中一端沿远离主砌块2的方向延伸;生态景观明渠还包括用于沿主砌块2的顶部延伸铺设的压顶砌块4,压顶砌块4设置有多块。
34.参照图1和图2,主砌块2的底部一侧开设有卡接槽21,主砌块2远离卡接槽21的一侧设置有卡接块22,卡接块22卡接于卡接槽21内,在卡接块22卡接于卡接槽21内时,牵引网3的其中一端位于卡接槽21内,卡接块22抵接于牵引网3的一侧,相邻两层主砌块2之间通过卡接块22和卡接槽21将牵引网3的一端进行限位固定在主砌块2的卡接槽21内,在牵引网3的面积较大时,多块上下两层的主砌块2同时对牵引网3的多块位置进行卡接,以增强牵引网3与主砌块层的连接效果;以便于实现将牵引网3与生态景观明渠结构进行连接的目的。
35.参照图1和图2,基础块1的顶部一侧还设置有连接块11,连接块11卡接于主砌块2的卡接槽21内;压顶砌块4对应底部的主砌块2的卡接块22开设有连接槽41,主砌块2的卡接块22卡接于连接槽41内;每块主砌块2的卡接块22分别卡接于上一层的相邻两块主砌块2的卡接槽21内;该主砌块2的卡接槽21内卡接有下一层的相邻两块主砌块2的卡接块22;主砌块2开设有卡接槽21的一侧槽壁抵接于下一层主砌块2的侧壁,即同一层的相邻的两块主砌块2之间存在间隔,相邻的两层主砌块2之间错位堆叠设置,相邻的两块主砌块2之间的间隔形成排水引流孔,有利于增强生态景观明渠的排水引流效果。
36.参照图1和图2,主砌块2靠近土层80的一端相对于另一端向下延长,主砌块2延长的一端的顶部和底部两侧均设置有倾斜面23,工作人员在向上砌筑时,使得每一层砌块的卡接槽21的内侧壁抵接于下一层砌块的外斜面,从而提高多层主砌块层之间的连接稳定性;在相邻的上下两层之间的主砌块2抵接时,下一层的主砌块2的卡接槽21与下一层的卡接块22之间形成可用于种植的生态孔5;在明渠的结构施工完成后,可在明渠的生态孔5洞中种植植物的种苗,从而符合生态环保的设计理念。
37.本技术实施例一种减少水土流失的生态景观明渠的实施原理为:在明渠土沟开挖完成后,先沿明渠的延伸方向铺设一层基础块1,使得基础块1抵接于明渠的基础块层,接着在基础块层的顶部铺设一层主砌块2,第一层的主砌块层铺设完成后,工作人员可采用压土机等机器将明渠旁边的土层80压实推平,使得土层80与第一层的主砌块层的顶部高度平齐;下一步在主砌块层和土层80的顶部放置牵引网3,并使得牵引网3的一端卡接在两层主砌块2之间的连接空间内且牵引网3的另一端铺设放置在压实推平的土层80顶部;然后又在第一层主砌块层的顶部铺设第二层主砌块2,主砌块层完成后,工作人员在第一层牵引网3的顶部铺设土层80后,再通过压土机将明渠旁边的土层80再一次压实推平,使得实际的土层80与第二层的主砌块2的顶部高度平齐,放置牵引网3;重复上述步骤,使得实际的生态景观明渠的建设符合实际高度需求;在多层主砌块层和采用压土机压实推平土层80的过程中,由于相邻两层主砌块层之间存在间隔且相邻的两块基础块1和主砌块2之间也存在间隔,因而生态景观明渠起到排水引流量大的目的;且多层土层80在压实的过程中,土层80的下沉量逐渐变大,从而使得牵引网3带动主砌块层向下移动,即牵引网3带动侧边的主砌块层向靠近土层80的方向稍微倾斜,以使得生态景观明渠结构在满足减少水土流失功能的同时符合防倾倒要求;从而本技术技术方案提供了一种排水引流量较大且具有防倾倒作用的生态景观明渠。
