承台混凝土富水养护装置的制作方法

1.本公开涉及混凝土养护领域,尤其涉及一种承台混凝土富水养护装置。


背景技术:

2.目前在承台施工完成后需要进行承台混凝土养护,混凝土养护的效果直接影响混凝土的质量,承台混凝土养护采用洒水覆盖养护,承台表面覆盖土工布并洒水养护,由于现场环境等原因容易导致土工布不能处于湿水状态或是土工布丢失,不能保证混凝土一直处在湿润状态,影响混凝土养护质量。而如果要保证混凝土养护质量,就需要经常性的对土工布的状态进行检查,需要投入大量的人力、物力。


技术实现要素:

3.为了解决上述技术问题或者至少部分地解决上述技术问题,本公开提供了一种承台混凝土富水养护装置。
4.本公开提供了一种承台混凝土富水养护装置,包括承台模板和坎台模板;
5.所述承台模板包括多块安装板,多块所述安装板拼接成封闭且具有中空部的第一框架结构,所述中空部设有承台钢筋;
6.所述坎台模板包括多块侧板,所述多块侧板依次首尾连接围设成第二框架结构,所述多块侧板设置于所述中空部;
7.所述侧板与所述承台钢筋可拆卸连接,以使所述侧板与所述承台钢筋连接时,所述第一框架结构和所述第二框架结构之间能形成用于容纳养护水的环形坎台。
8.可选的,所述侧板的底部设有连接组件,所述连接组件的一端与所述侧板连接,所述连接组件的另一端与所述承台钢筋可拆卸连接;
9.其中,所述连接组件包括两个卡持件,两个所述卡持件相对间隔的设置于所述侧板的底部,两个所述卡持件的间隔用于卡装所述承台钢筋。
10.可选的,连接组件还包括用于调节所述侧板高度的调节件,所述调节件分别与所述连接组件和所述侧板连接。
11.可选的,所述多块侧板包括第一侧板和第二侧板;
12.所述第一侧板和所述第二侧板中的一个设有卡槽,所述第一侧板和所述第二侧板中的另一个设有卡块,所述卡块与所述卡槽卡接配合。
13.可选的,所述多块侧板包括两个第一侧板和两个第二侧板;
14.两个所述第一侧板相对设置,两个所述第二侧板相对设置,两个所述第一侧板的两端分别与两个所述第二侧板端部连接以围设成所述第二框架结构。
15.可选的,所述第一侧板延伸方向的两端分别设有第一卡槽和第一卡块,所述第二侧板延伸方向的两端分别设有第二卡槽和第二卡块;
16.所述第一卡槽与所述第二卡块卡接配合,所述第一卡块和所述第二卡槽卡接配合。
17.可选的,还包括相互连接的第一连接板和第二连接板,所述第一连接板和所述第二连接板相互垂直,所述第一连接板与所述第一侧板连接,所述第二连接板和所述第一侧板之间形成开口朝向所述第二侧板的所述第一卡槽,所述第二卡块与所述第一卡槽对应设置。
18.可选的,还包括相互连接的第三连接板和第四连接板,所述第三连接板和所述第四连接板相互垂直,所述第三连接板与所述第二侧板连接,所述第四连接板和所述第二侧板之间形成开口朝向所述第一侧板的所述第二卡槽,所述第一卡块与所述第二卡槽对应设置。
19.可选的,所述两个卡持件均为用于与所述承台钢筋的外侧壁相适应的弧形卡持板。
20.可选的,所述侧板的底部设有沿所述侧板延伸方向延伸的滑槽,所述连接组件设有滑块,所述滑块与所述滑槽滑动配合。
21.本公开提供的技术方案与现有技术相比具有如下优点:
22.本公开提供的承台混凝土富水养护装置,包括封闭且具有中空部的第一框架结构,和设置于中空部内的第二框架结构,在第一框架结构内部浇筑混凝土至第二框架结构的底部后,在第二框架结构与第一框架结构之间浇筑混凝土,在第一框架结构和第二框架结构之间形成环形坎台,混凝土初凝后拆除承台混凝土富水养护装置,可得到顶面具有环形坎台的混凝土承台,在环形坎台内注入一定量的养护用水,保证混凝土长时间处于一个富水的状态,从而可以节约人力物力,更好的保证承台混凝土养护质量。
附图说明
23.此处的附图被并入说明书中并构成本说明书的一部分,示出了符合本公开的实施例,并与说明书一起用于解释本公开的原理。
24.为了更清楚地说明本公开实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,对于本领域普通技术人员而言,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

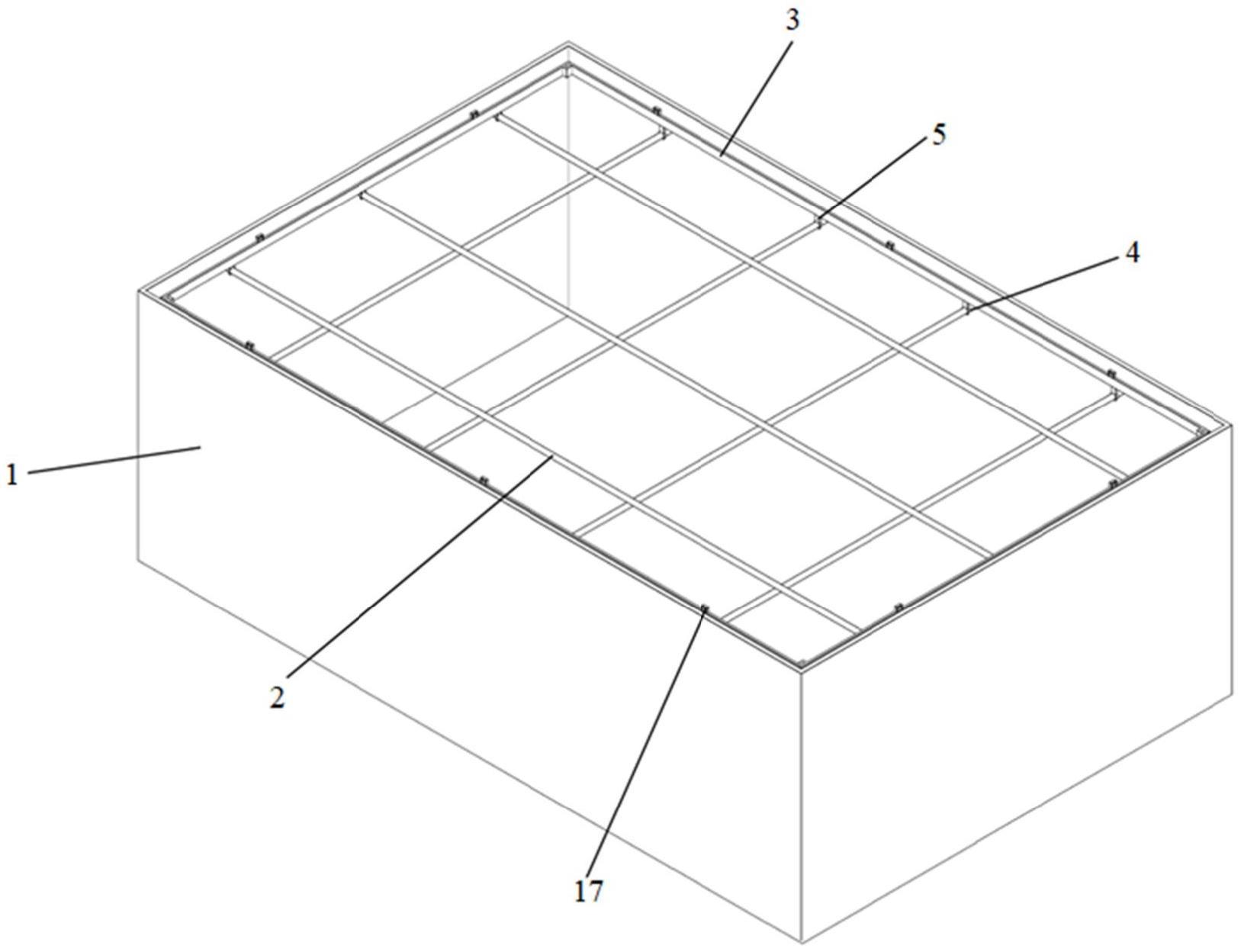

25.图1为本公开实施例所述的承台混凝土富水养护装置的结构示意图;
26.图2为本公开实施例所述的承台混凝土富水养护装置的第二框架结构的结构示意图;
27.图3为本公开实施例所述的承台混凝土富水养护装置的局部示意图;
28.图4为本公开实施例所述的承台混凝土富水养护装置的第二框架结构的主视图;
29.图5为图2中a处的放大图;
30.图6为图2中b处的放大图。
31.其中,1、安装板;2、承台钢筋;3、侧板;4、卡持件;5、调节件;6、滑槽;7、第一侧板;8、第二侧板;10、第一卡块;12、第二卡块;13、第一连接板;14、第二连接板;15、第三连接板;16、第四连接板;17、吊环。
具体实施方式
32.为了能够更清楚地理解本公开的上述目的、特征和优点,下面将对本公开的方案
进行进一步描述。需要说明的是,在不冲突的情况下,本公开的实施例及实施例中的特征可以相互组合。
33.在下面的描述中阐述了很多具体细节以便于充分理解本公开,但本公开还可以采用其他不同于在此描述的方式来实施;显然,说明书中的实施例只是本公开的一部分实施例,而不是全部的实施例。
34.下面通过具体的实施例对该进行详细说明:
35.如图1至图6所示,本实施例提供的承台混凝土富水养护装置包括承台模板和坎台模板;承台模板包括多块安装板1,多块安装板1拼接成封闭且具有中空部的第一框架结构,中空部设有承台钢筋2;坎台模板设置于中空部并与承台钢筋2可拆卸连接,坎台模板包括多块侧板3,多块侧板3依次首尾连接围设成第二框架结构;多块侧板3设置于中空部;侧板3与承台钢筋2可拆卸连接,以使侧板3与承台钢筋2连接时,第一框架结构和第二框架结构之间能形成用于容纳养护水的环形坎台。
36.在第一框架结构内部浇筑混凝土至第二框架结构的底部后,在第二框架结构与第一框架结构之间浇筑混凝土,可以使第一框架结构和第二框架结构之间形成环形坎台。由于侧板3与承台钢筋2可拆卸连接,便于在混凝土初凝后拆除坎台模板的侧板3,即便于在混凝土初凝后拆除坎台模板。拆除承台混凝土富水养护装置后,可得到顶面具有环形坎台的混凝土承台,在环形坎台内注入一定量的养护用水,可以保证混凝土长时间处于一个富水的状态而无需定时检查,从而可以节约人力物力,可以避免没有保证混凝土一直处在湿润状态而影响混凝土养护的情况,从而更好的保证承台混凝土养护质量。第一框架结构由多块安装板1拼接而成,相邻两个安装板1之间可以通过紧固件连接,也可以通过卡接连接。第二框架结构由多块侧板3依次首尾连接而成,相邻两块侧板3之间可以通过紧固件连接,也可以通过卡接连接。本实施例提供的承台混凝土富水养护装置结构简单,安装方便,可根据承台的形状和尺寸选择合适的安装板1及侧板3进行组装,只要第一框架结构和第二框架结构之间可以形成连续的“回”形的结构即可,在浇筑混凝土后,得到的承台结构中周边位置较高,中间区域较低,周边位置的混凝土可以防止养护水向下流,而中间区域可以存下养护水,使中间区域的混凝土一直处在湿润状态,保证承台混凝土养护质量,可以用于各种承台,适用性高。
37.在一些实施例中,坎台模板选用铝合金制作。铝模板现有制作标准成熟,可按照结构尺寸自由组合;铝合金不会被锈蚀,适用场景更多,所以使用寿命非常可观,回收利用率高;铝合金密度轻,造价低,更有利于建筑工程的施工建设。
38.如图3和图4所示,侧板3的底部设有连接组件,连接组件的一端与侧板3连接,连接组件与侧板3固定连接,连接组件的另一端与承台钢筋2可拆卸连接,从而在混凝土浇筑前可以将各侧板3分别安装在对应的承台钢筋2上,在混凝土初凝后,将侧板3拆除。具体的,侧板3与位于承台钢筋2顶层的各个钢筋可拆卸连接。侧板3上远离连接组件的一侧沿侧板3的长度方向设置有多个吊环17,多个吊环17沿侧板3的延伸方向均匀间隔设置。可选的,侧板3的底部设有连接组件,侧板的顶部设有吊环17,在承台混凝土浇筑完成一定时间,混凝土初凝后,吊环17可以配合吊车方便的将整个承台混凝土富水养护装置拆除下来,提供给其他承台进行循环使用,减少浪费。
39.其中,连接组件包括两个卡持件4,两个卡持件4相对间隔的设置于侧板3的底部,
可选的,卡持件4的顶部与侧板固定连接。两个卡持件4的间隔用于卡装承台钢筋2。两个卡持件4之间的间隔大小可以调整,具体的,可以是两个卡持件4在朝向承台钢筋2一侧形成的开口可弹性开闭,便于侧板3的拆装。可直接通过外力扩大开口,承台钢筋2从开口进入两个卡持件4之间的间隔后,再使开口变小直至可以紧紧卡接承台钢筋2。达到该弹性开闭效果,可以是采用受力易塑性变形的材料,通过外力,改变开口大小。开口的两端均设有卷曲部。卷曲部是以外力改变开口的大小时的受力处,在卷曲部上用力可以用更小的力打开开口。卷曲部的一端之间的距离大于另一端之间的距离,即扩大了开口,卡接承台钢筋2时承台钢筋2沿卷曲部卡入卡持件4之间的间隔,操作更方便。
40.在一些实施例中,连接组件的数量可以为多个,多个连接组件沿侧板3的延伸方向均匀间隔设置,一个侧板3上的连接组件共同夹持承台钢筋2,使侧板3在承台钢筋2上有多个支撑点,提高侧板3的稳定性,同时,在个别连接组件损坏时,其余连接组件仍可以连接侧板3与承台钢筋2,防止个别连接组件的破坏对第二框架结构造成影响。
41.如图4所示,连接组件还包括用于调节侧板3高度的调节件5,调节件5分别与连接组件和侧板3连接。调节件5可以使侧板3与连接组件之间有间隔,间隔的长度与混凝土保护层的厚度相等,混凝土保护层是指混凝土构件中,起到保护钢筋避免钢筋直接裸露的那一部分混凝土,从混凝土表面到最外层钢筋之间的距离即保护层的厚度。通过设置调节件5,从而保证连接组件连接在承台钢筋2上时,侧板3均位于承台顶面上。调节件5具有伸缩结构,包括与侧板3连接的中空的第一部和与连接组件连接的第二部,第一部可在第二部内滑动,第一部可在第二部内移动后,可以通过紧固件固定第一部和第二部,从而改变调节件的高度,针对不同的保护层,可以调节调节件5的高度,满足混凝土结构设计规范。
42.在一些实施例中,卡持件4上设置有至少一个安装孔,调节件5上设置有与安装孔对应的螺孔,卡持件4通过螺钉与调节件5可拆卸地连接。即连接组件和调节件5之间可拆卸连接,可针对不同的承台钢筋2选择相对应的卡持件4。
43.在一些实施例中,多块侧板3包括第一侧板7和第二侧板8;第一侧板7与第二侧板8的长度不同,以满足承台尺寸的需求。第一侧板7和第二侧板8中的一个设有卡槽,第一侧板7和第二侧板8中的另一个设有卡块,卡块与卡槽卡接配合,从而将第一侧板7与第二侧板8连接。卡块与卡槽加工方便,且二者卡接后第一侧板7与第二侧板8连接处没有缝隙,便于环形坎台的成型。
44.在一些实施例中,卡槽与卡块可以以侧板3的一边为轴相对于侧板3转动,便于根据承台的形状调节第一侧板7与第二侧板8之间的角度。
45.如图2所示,多块侧板3包括两个第一侧板7和两个第二侧板8;两个第一侧板7相对设置,两个第二侧板8相对设置,两个第一侧板7的两端分别与两个第二侧板8端部连接以围设成第二框架结构。
46.如图2所示,第一侧板7延伸方向的两端分别设有第一卡槽和第一卡块10,第二侧板8延伸方向的两端分别设有第二卡槽和第二卡块12;
47.第一卡槽与第二卡块12卡接配合,第一卡块10和第二卡槽卡接配合。
48.如图5和图6所示,承台混凝土富水养护装置还包括相互连接的第一连接板13和第二连接板14,第一连接板13和第二连接板14相互垂直,第一连接板13与第一侧板7连接,第二连接板14和第一侧板7之间形成开口朝向第二侧板8的第一卡槽,第二卡块12与第一卡槽
对应设置。承台混凝土富水养护装置还包括相互连接的第三连接板15和第四连接板16,第三连接板15和第四连接板16相互垂直,第三连接板15与第二侧板8连接,第四连接板16和第二侧板8之间形成开口朝向第一侧板7的第二卡槽,第一卡块10与第二卡槽对应设置。
49.在一些实施例中,第一卡槽与第二卡槽,第一卡块10与第二卡块12结构相同,尺寸相等,方便加工。第一卡槽与第一卡块10位于第一侧板7的同一侧,第二卡槽与第二卡块12位于第二侧板8的同一侧,使拼装成的第二框架结构中,连接第一侧板7与第二侧板8的部件均位于第二框架结构的内部,不影响环形坎台。
50.如图4所示,两个卡持件4均为用于与承台钢筋2的外侧壁相适应的弧形卡持板。两个弧形卡持板可形成与承台钢筋2的外侧壁贴合的卡箍,更好地约束承台钢筋2,避免承台钢筋2脱出连接组件,使第二框架结构可靠的固定在承台钢筋2上。
51.如图3所示,侧板3的底部设有沿侧板3延伸方向延伸的滑槽6,连接组件设有滑块,滑块与连接组件固定连接或滑块与调节件固定连接。滑块与滑槽6滑动配合,使连接组件可在侧板3上沿其长度方向滑动,针对不同的承台钢筋2,可以选择合适的钢筋进行安装,从而保证第二框架结构的稳定性,适用性强。
52.需要说明的是,在本文中,诸如“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下,由语句“包括一个
……”
限定的要素,并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
53.以上所述仅是本公开的具体实施方式,使本领域技术人员能够理解或实现本公开。对这些实施例的多种修改对本领域的技术人员来说将是显而易见的,本文中所定义的一般原理可以在不脱离本公开的精神或范围的情况下,在其它实施例中实现。因此,本公开将不会被限制于本文所述的这些实施例,而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
