一种推土机后桥箱的制作方法

1.本实用新型涉及推土机后桥箱技术领域,具体为一种推土机后桥箱。


背景技术:

2.推土机是一种能够进行挖掘、运输和排弃岩土的土方工程机械,在露天矿有广泛的用途,推土机后桥箱通常是用于安装台车枢轴和中央传动,现有国内推土机上使用的后桥箱为整体封闭式的结构形式,后期需要对后桥箱内的中央传动进行维修的时候较为麻烦,本实用在后桥箱上开设有维修口和与维修口相匹配的密封板,从而后期需要对后桥箱内的中央传动进行维修的时候只需要将密封板取下,然后通过维修口对中央传动进行维修,使用便捷,因此,需要一种推土机后桥箱。


技术实现要素:

3.本实用新型的目的在于提供一种推土机后桥箱,以解决上述背景技术中提出的问题。
4.为实现上述目的,本实用新型提供如下技术方案:一种推土机后桥箱,包括后桥箱主体,所述后桥箱主体右侧壁开设有维修口,所述后桥箱主体右侧设有与维修口相匹配的密封板,所述后桥箱主体右侧壁前后两侧均设有固定块,两组固定块相对侧壁均开设有插孔,所述密封板右侧壁设有固定箱,所述固定箱内设有与插孔相匹配的固定机构。
5.进一步的,所述固定机构包括固定箱内设有的双向丝杆,所述双向丝杆左右外壁均套接设有插杆,两组插杆一端分别贯穿固定箱内左右侧壁与插孔相匹配,所述双向丝杆外壁套接安装设有从动锥齿轮,所述固定箱内设有与从动锥齿轮相啮合的主动锥齿轮,所述主动锥齿轮顶部设有转轴,所述转轴一端贯穿固定箱内顶部与外部设有的调节旋钮相连接。
6.进一步的,所述固定箱内底部左右两侧均开设有导向槽,两组插杆外侧壁均设有与导向槽相匹配的导向块。
7.进一步的,所述后桥箱主体右侧壁开设有密封槽,所述密封板左侧壁设有与密封槽相匹配的密封环。
8.进一步的,所述固定箱右侧壁设有把手。
9.进一步的,所述密封板前后侧壁分别与两组固定块相对侧壁相接触。
10.与现有技术相比,本实用新型的有益效果是:本实用开设有维修口,维修口能够便于维修人员对后桥箱内的中央传动进行维修,在固定机构和插孔的作用下能够将密封板进行固定,从而密封板能够对维修口进行密封,在维修的时候只需要将密封板拆卸下来就可以通过维修口进行密封,使用便捷;在密封环和密封槽的作用下能够提高密封板与维修口之间的密封性,避免雨水进入到后桥箱内,能够对中央传动进行保护。
附图说明

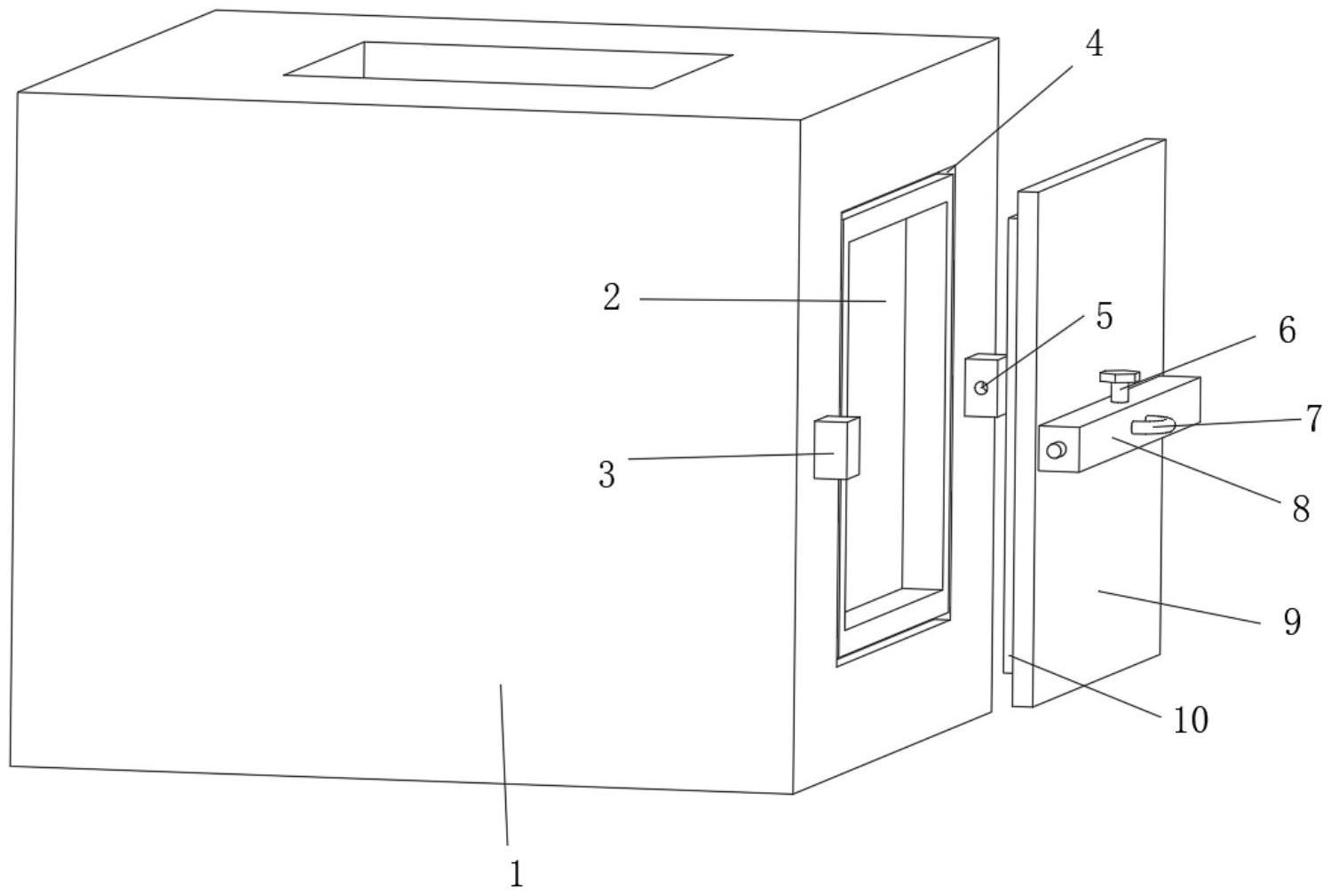

11.图1为本实用新型结构示意图;
12.图2为本实用新型固定箱内部结构右视图。
13.图中:1、后桥箱主体;2、维修口;3、固定块;4、密封槽;5、插孔;6、固定机构;60、插杆;61、双向丝杆;62、调节旋钮;63、转轴;64、主动锥齿轮;65、从动锥齿轮;66、导向块;67、导向槽;7、把手;8、固定箱;9、密封板;10、密封环。
具体实施方式
14.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
15.实施例1:
16.请参阅图1,本实用新型提供一种技术方案:一种推土机后桥箱,包括后桥箱主体1,后桥箱主体1右侧壁开设有维修口2,后桥箱主体1右侧设有与维修口2相匹配的密封板9,后桥箱主体1右侧壁开设有密封槽4,密封板9左侧壁设有与密封槽4相匹配的密封环10,在密封环10和密封槽4的作用下能够提高密封板9与维修口2之间的密封性,避免雨水进入到后桥箱内,能够对中央传动进行保护,后桥箱主体1右侧壁前后两侧均设有固定块3,密封板9前后侧壁分别与两组固定块3相对侧壁相接触,保证密封板9固定的稳定性,两组固定块3相对侧壁均开设有插孔5,密封板9右侧壁设有固定箱8,固定箱8右侧壁设有把手7,把手7能够方便工作人员将密封板9进行拿取,固定箱8内设有与插孔5相匹配的固定机构6。
17.请参阅图2,固定机构6包括固定箱8内设有的双向丝杆61,双向丝杆61左右外壁均套接设有插杆60,两组插杆60一端分别贯穿固定箱8内左右侧壁与插孔5相匹配,固定箱8内底部左右两侧均开设有导向槽67,两组插杆60外侧壁均设有与导向槽67相匹配的导向块66,在导向槽67和导向块66的作用下使得插杆60在双向丝杆61外壁移动更加稳定,双向丝杆61外壁套接安装设有从动锥齿轮65,固定箱8内设有与从动锥齿轮65相啮合的主动锥齿轮64,主动锥齿轮64顶部设有转轴63,转轴63一端贯穿固定箱8内顶部与外部设有的调节旋钮62相连接。
18.工作原理:需要对后桥箱内的中央传动进行维修的时候,维修人员转动调节旋钮62带动转轴63进行转动,转轴63带动主动锥齿轮64进行转动,主动锥齿轮64带动从动锥齿轮65进行转动,从动锥齿轮65带动双向丝杆61进行转动,在导向槽67和导向块66的作用下使得插杆60在双向丝杆61外壁进行移动,从而插杆60能够从插孔5内移出,然后维修人员能够将密封板9拆卸下来,然后通过维修口2对后桥箱内的中央传动进行维修,使用方便。
19.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种推土机后桥箱,包括后桥箱主体(1),其特征在于:所述后桥箱主体(1)右侧壁开设有维修口(2),所述后桥箱主体(1)右侧设有与维修口(2)相匹配的密封板(9),所述后桥箱主体(1)右侧壁前后两侧均设有固定块(3),两组固定块(3)相对侧壁均开设有插孔(5),所述密封板(9)右侧壁设有固定箱(8),所述固定箱(8)内设有与插孔(5)相匹配的固定机构(6)。2.根据权利要求1所述的一种推土机后桥箱,其特征在于:所述固定机构(6)包括固定箱(8)内设有的双向丝杆(61),所述双向丝杆(61)左右外壁均套接设有插杆(60),两组插杆(60)一端分别贯穿固定箱(8)内左右侧壁与插孔(5)相匹配,所述双向丝杆(61)外壁套接安装设有从动锥齿轮(65),所述固定箱(8)内设有与从动锥齿轮(65)相啮合的主动锥齿轮(64),所述主动锥齿轮(64)顶部设有转轴(63),所述转轴(63)一端贯穿固定箱(8)内顶部与外部设有的调节旋钮(62)相连接。3.根据权利要求2所述的一种推土机后桥箱,其特征在于:所述固定箱(8)内底部左右两侧均开设有导向槽(67),两组插杆(60)外侧壁均设有与导向槽(67)相匹配的导向块(66)。4.根据权利要求1所述的一种推土机后桥箱,其特征在于:所述后桥箱主体(1)右侧壁开设有密封槽(4),所述密封板(9)左侧壁设有与密封槽(4)相匹配的密封环(10)。5.根据权利要求1所述的一种推土机后桥箱,其特征在于:所述固定箱(8)右侧壁设有把手(7)。6.根据权利要求1所述的一种推土机后桥箱,其特征在于:所述密封板(9)前后侧壁分别与两组固定块(3)相对侧壁相接触。

技术总结
本实用新型公开了推土机后桥箱技术领域的一种推土机后桥箱,包括后桥箱主体,后桥箱主体右侧壁开设有维修口,后桥箱主体右侧设有与维修口相匹配的密封板,后桥箱主体右侧壁前后两侧均设有固定块,两组固定块相对侧壁均开设有插孔,固定箱内设有与插孔相匹配的固定机构,本实用开设有维修口,维修口能够便于维修人员对后桥箱内的中央传动进行维修,在固定机构和插孔的作用下能够将密封板进行固定,从而密封板能够对维修口进行密封,在维修的时候只需要将密封板拆卸下来就可以通过维修口进行密封,使用便捷;在密封环和密封槽的作用下能够提高密封板与维修口之间的密封性,避免雨水进入到后桥箱内,能够对中央传动进行保护。能够对中央传动进行保护。能够对中央传动进行保护。


技术研发人员:米志勇 周汝宝 屠积 戚定元
受保护的技术使用者:高邮市迅达工程机械集团有限公司
技术研发日:2023.05.16
技术公布日:2023/10/27
