一种具有蓄水净化功能的茶园排水渠的制作方法

1.本实用新型涉及排水渠技术领域,具体为一种具有蓄水净化功能的茶园排水渠。


背景技术:

2.茶树是一种喜温喜湿怕涝的经济作物,一般低洼地、稻田改建的茶园很容易产生积水,受积水影响茶树叶片逐渐脱绿变黄,严重时导致茶树成片落叶甚至整体死亡,因此,在老茶园改造和新茶园建设中,需要建设茶园排水渠,以用于保证茶园排水顺畅。
3.在茶园中将雨水回收利用是节约水资源的重要办法,同时在改建茶园时,茶园产生的积水也会导入到排水渠内部,但是现有的排水渠在进行蓄水时,由于进入到排水渠内部的水流无法得到净化效果,同时茶园建设中产生的垃圾也容易进入到排水渠内部,从而给排水渠中积攒的水流造成了一定程度的污染,使这部分水流在回收利用,或是直接排放时会污染周边环境。


技术实现要素:

4.本实用新型的目的在于提供一种具有蓄水净化功能的茶园排水渠,本实用新型能够对自身积攒的水流在流动时进行过滤净化,还使进入到排水渠道内部的垃圾可以得到阻拦收集效果,并使垃圾不易从排水渠道顶部进入到排水渠道内部,从而减少了垃圾污染排水渠道内部水流的情况发生。
5.为实现上述目的,本实用新型提供如下技术方案:一种具有蓄水净化功能的茶园排水渠,包括排水渠道,所述排水渠道的表面固定有过滤板,所述过滤板的一侧设置有第一收集板,所述排水渠道的表面固定有多个安装框,一侧所述安装框的内部安装有升降机构,所述排水渠道的表面固定有多个第二收集板,所述第二收集板的表面开设有多个出水孔,所述第二收集板的表面固定有收集框,所述收集框的顶部固定有多个固定板,所述第二收集板的上方设置有推板,所述推板的顶部固定有延伸板,所述延伸板的顶部固定有连接板,两侧所述固定板之间固定有第一滑杆,所述第一滑杆的表面滑动贯穿连接板。
6.优选的,所述升降机构包括有驱动电机、螺杆和第一活动板,所述驱动电机固定于一侧安装框的表面,所述驱动电机的输出轴与螺杆固定连接,所述螺杆的底部与过滤板的表面转动连接,所述螺杆的表面螺纹贯穿第一活动板,所述第一活动板的表面与第一收集板顶部的一侧固定连接。
7.优选的,所述第一收集板表面的一侧边缘处做斜面型结构设置,所述第一收集板的表面固定有挡板。
8.优选的,所述推板的两侧均固定有滑块,所述收集框表面的两侧均开设有配合滑块使用的滑槽,所述滑块与滑槽的表面滑动连接。
9.优选的,一侧所述安装框的表面固定有第二滑杆,所述第二滑杆的一侧与排水渠道的表面固定连接,所述第二滑杆的表面滑动贯穿有第二活动板,所述第二活动板的表面与第一收集板的一侧顶部固定连接。
10.优选的,所述过滤板为活性炭过滤板,多个所述收集框之间固定有收集网,所述收集网为尼龙网。
11.与现有技术相比,本实用新型的有益效果如下:
12.本实用新型通过过滤板、第一收集板和安装框等结构的设置,使得本排水渠能够对自身积攒的水流在流动时进行过滤净化,还使进入到排水渠道内部的垃圾可以得到收集效果,同时本实用新型还通过第二收集板、出水孔和收集框等结构的设置,使本排水渠道具有了一定的垃圾阻拦效果,使垃圾不易从排水渠道顶部进入到排水渠道内部,从而减少了垃圾污染排水渠道内部水流的情况发生。
附图说明

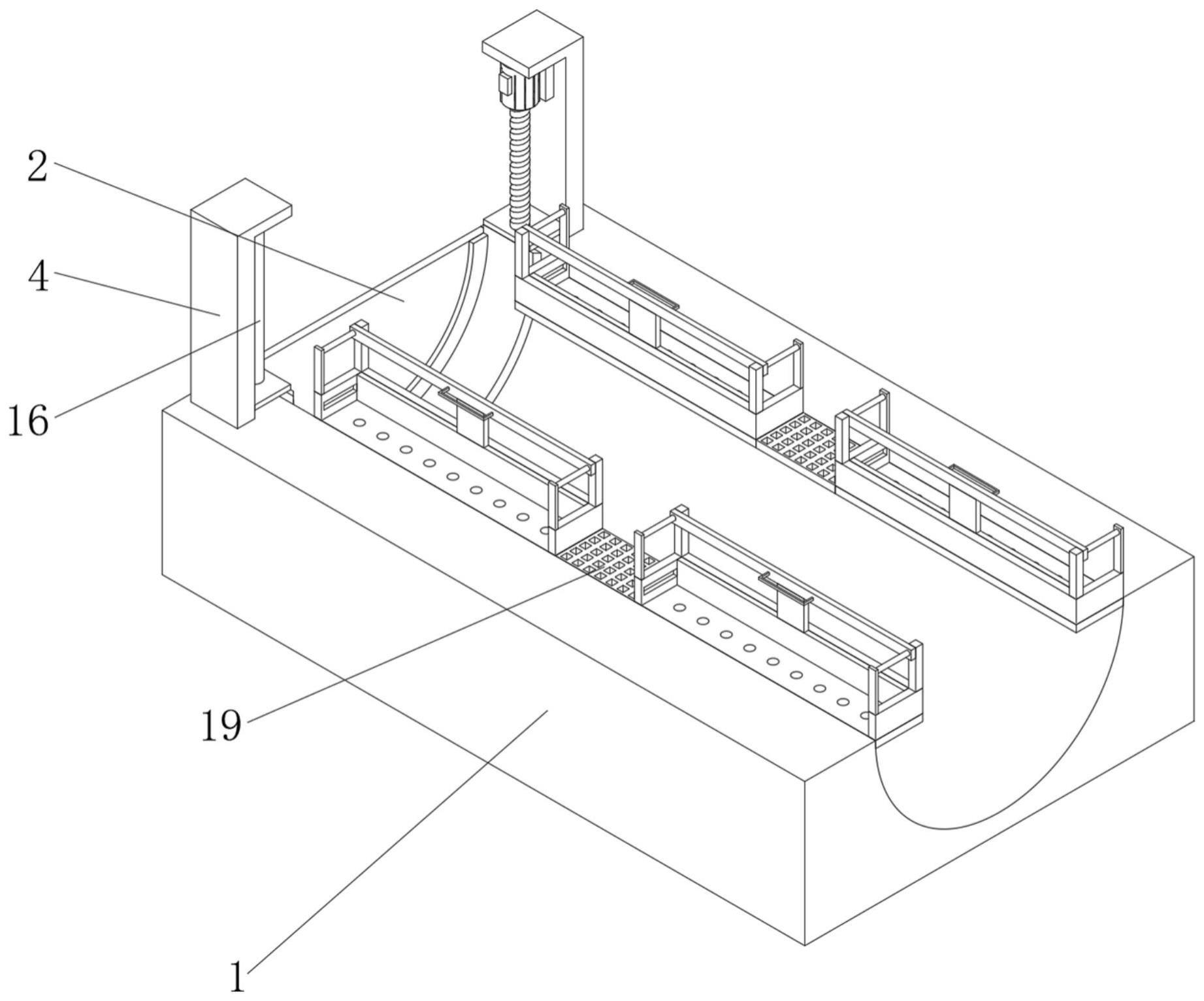

13.图1为本实用新型的立体结构示意图;
14.图2为本实用新型另一个视角的立体结构示意图;
15.图3为本实用新型的局部剖面立体结构示意图;
16.图4为本实用新型的局部立体结构示意图。
17.图中:1、排水渠道;2、过滤板;3、第一收集板;4、安装框;5、第二收集板;6、升降机构;61、驱动电机;62、螺杆;63、第一活动板;7、出水孔;8、收集框;9、推板;10、固定板;11、延伸板;12、连接板;13、第一滑杆;14、滑块;15、滑槽;16、第二滑杆;17、第二活动板;18、挡板;19、收集网。
具体实施方式
18.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
19.请参阅图1-4所示,一种具有蓄水净化功能的茶园排水渠,包括排水渠道1,排水渠道1的表面固定有过滤板2,过滤板2的一侧设置有第一收集板3,排水渠道1的表面固定有多个安装框4,一侧安装框4的内部安装有升降机构6,排水渠道1的表面固定有多个第二收集板5,第二收集板5的表面开设有多个出水孔7,第二收集板5的表面固定有收集框8,收集框8的顶部固定有多个固定板10,第二收集板5的上方设置有推板9,推板9的顶部固定有延伸板11,延伸板11的顶部固定有连接板12,两侧固定板10之间固定有第一滑杆13,第一滑杆13的表面滑动贯穿连接板12,本实用新型通过过滤板2、第一收集板3和安装框4等结构的设置,使得本排水渠能够对自身积攒的水流在流动时进行过滤净化,还使进入到排水渠道1内部的垃圾可以得到收集效果,同时本实用新型还通过第二收集板5、出水孔7和收集框8等结构的设置,使本排水渠道1具有了一定的垃圾阻拦效果,使垃圾不易从排水渠道1顶部进入到排水渠道1内部,从而减少了垃圾污染排水渠道1内部水流的情况发生。
20.升降机构6包括有驱动电机61、螺杆62和第一活动板63,驱动电机61固定于一侧安装框4的表面,驱动电机61的输出轴与螺杆62固定连接,螺杆62的底部与过滤板2的表面转动连接,螺杆62的表面螺纹贯穿第一活动板63,第一活动板63的表面与第一收集板3顶部的一侧固定连接,本实施例中,通过此种设计,使得启动驱动电机61可以使螺杆62进旋转,而
螺杆62在旋转时,第一活动板63可以受到螺纹影响而在螺杆62的表面进行移动,并且第一活动板63在移动时还将带动第一收集板3一同进行移动,从而使第一收集板3内部收集到的垃圾可以从排水渠道1内部取出,进而便于操作人员对其进行清理。
21.第一收集板3表面的一侧边缘处做斜面型结构设置,第一收集板3的表面固定有挡板18,本实施例中,通过此种设计,使得垃圾可以通过第一收集板3表面的倒角处更容易的进入到第一收集板3表面,并使挡板18能够为第一收集板3表面的垃圾起到一定的阻拦效果。
22.推板9的两侧均固定有滑块14,收集框8表面的两侧均开设有配合滑块14使用的滑槽15,滑块14与滑槽15的表面滑动连接,本实施例中,通过此种设计,使得推板9在移动时,滑块14能够在滑槽15的表面跟随推板9一同进行移动,从而使推板9在移动时得到了导向效果。
23.一侧安装框4的表面固定有第二滑杆16,第二滑杆16的一侧与排水渠道1的表面固定连接,第二滑杆16的表面滑动贯穿有第二活动板17,第二活动板17的表面与第一收集板3的一侧顶部固定连接,本实施例中,通过此种设计,使得第一收集板3在进行移动时,第二活动板17能够跟随第一收集板3一同在第二滑杆16的表面进行移动,从而使第一收集板3在移动时具有了更佳的稳定性。
24.过滤板2为活性炭过滤板,多个收集框8之间固定有收集网19,收集网19为尼龙网,本实施例中,通过此种设计,保证了过滤板2能够具有过滤效果,并使收集网19能够进一步的对排水渠道1表面上方的掉落物进行收集。
25.工作原理:在遇到雨水天气时,雨水可以直接进入到排水渠道1的内侧,同时雨水也可以从排水渠道1顶部表面的两侧流入到排水渠道1的内侧,在位于排水渠道1上方表面的水流流动时,水流中夹杂的垃圾杂物可以进入到第二收集板5的表面,以此来防止地面上的垃圾污染到排水渠道1内部积蓄的水流,而雨水则可以通过出水孔7穿过第二收集板5,使得垃圾能够得到阻挡效果,同时在排水渠道1内部水流流动时,水流将经过过滤板2的过滤,来使水流可以得到净化效果,而水流中的垃圾将会被过滤板2的表面阻挡,在需要对过滤板2表面阻挡的垃圾进行清理时,首先启动驱动电机61,来使第一收集板3向上移动,从而使停留在过滤板2表面的垃圾可以在第一收集板3的表面向上移动,进而便于操作人员对其进行清理,同时在需要对第二收集板5表面收集的垃圾进行清理时,首先拉动连接板12,来使连接板12通过延伸板11带动推板9进行移动,使推板9将垃圾推出第二收集板5,进而使垃圾不会被收集框8的表面阻挡,使操作人员可以更便利地来对垃圾进行清理。
