1.本实用新型涉及排水管领域，特别涉及一种施工排水管。


背景技术：

2.在一些建筑施工过程中，需要排放掉地面上的污水，通常是使用水泵和管道将污水抽走，然而污水中一般都存在大量杂质，杂质在管道内积累较多时会堵塞管道，会影响到污水的排放。
3.而现有的排水管一般不具有杂质的清理功能，因此需要人工对排水管进行除杂清理，人工清理管道内的杂质不仅需要先停止排水，而且对杂质的清理通常并不方便，这都会影响到污水的排放效率。
4.因此，现有的施工排水管存在不具有杂质清理功能的问题，以及人工清理管内杂质不便的问题，为此，我们提出一种施工排水管。


技术实现要素：

5.本实用新型的主要目的在于提供一种施工排水管，可以有效解决背景技术中提出的问题。
6.为实现上述目的，本实用新型采取的技术方案为：一种施工排水管，包括主管道，用于对主管道进行清淤的除杂组件，以及用于增大排水管内部气压的加压组件；
7.所述除杂组件包括和主管道固定连接且连通的除杂管、活动设置在除杂管内部的螺旋杆，以及固定设置在主管道内部的滤网，所述螺旋杆的螺旋叶内开设有滤孔，所述滤网位于螺旋杆的底部一侧，所述除杂管的上方固定设置有出料组件；
8.基于本设计，滤网拦截主管道内部杂质，除杂管竖直设置，内部螺旋杆通过转动将滤网拦截的杂质向上输送，并从除杂组件处排出，螺旋杆将杂质向上输送过程中，杂质中的水分从滤孔滤除，降低排出的杂质中的污水含量，加压组件增大除杂管内部气压，避免主管道内部水压过高导致水分进入主管道而影响除杂过程。
9.优选地，所述除杂管和主管道的连接处固定设置有定位座，所述定位座的侧面中部固定设置有安装板，所述除杂组件还包括设置在定位座顶部的、用于驱动螺旋杆转动的电机，所述螺旋杆的顶端和安装板活动连接。
10.基于本设计，安装板方便各部件的安装连接，电机便于驱动螺旋杆转动。
11.优选地，所述出料组件包括固定设置在安装板底部的导料壳、以及固定设置在导料壳一侧底部的出料壳。
12.基于本设计，导料壳和出料壳便于对杂质收集。
13.优选地，所述安装板的底部固定安装有电推缸，所述导料壳的内部固定连接有推块，所述推块远离电推缸的一端固定连接有密封板，所述电推缸的输出端贯穿导料壳的壳壁，用于调节推块在导料壳内部的位置。
14.基于本设计，从出料壳内部去除杂质阶段，先通过电推缸推动推块和密封板对除
杂管的上方出料口进行密封，保证除杂管内的气密性，避免污水冲出。
15.优选地，所述加压组件包括固定设置在安装板上方的气泵，所述安装板的内部开设有气孔，所述气泵通过气孔向导料壳的内部注气加压。
16.基于本设计，气泵通过气孔向导料壳的内部注气加压，便于保证导料壳的内部始终处于高压状态，避免污水从除杂管进入导料壳的内部。
17.优选地，所述出料壳的一侧开设有出料口，所述出料口的外壁固定设置有密封门。
18.基于本设计，密封门便于保证管道内的气密性。
19.优选地，所述密封板为半圆环结构。
20.与现有技术相比，本实用新型具有如下有益效果：
21.本实用新型中，滤网拦截主管道内部杂质，除杂管竖直设置，内部螺旋杆通过转动将滤网拦截的杂质向上输送，并从除杂组件处排出，螺旋杆将杂质向上输送过程中，杂质中的水分从滤孔滤除，降低排出的杂质中的污水含量，加压组件增大除杂管内部气压，避免主管道内部水压过高导致水分进入主管道而影响除杂过程。本设计的排水管具有杂质清理功能，通过在污水排放时清理管内的杂质，能够防止杂质堵塞排水管。
附图说明

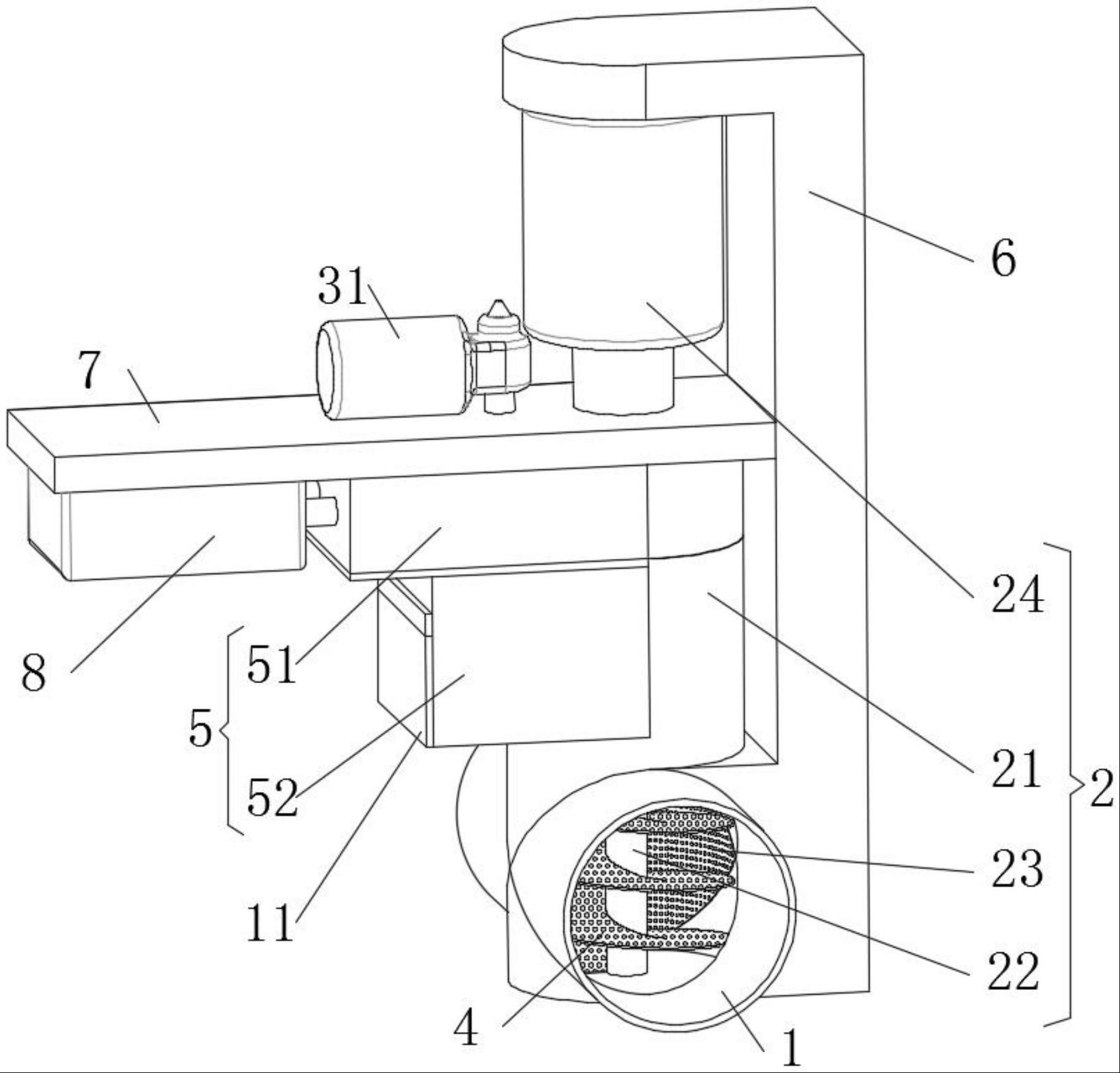

22.图1为本实用新型一种施工排水管的立体图；
23.图2为本实用新型一种施工排水管的立体剖视图；
24.图3为本实用新型一种施工排水管的滤网的立体图；
25.图4为本实用新型一种施工排水管的螺旋杆的立体图；
26.图5为本实用新型一种施工排水管的推块和密封板的立体图。
27.图中：1、主管道；2、除杂组件；21、除杂管；22、螺旋杆；23、滤网；24、电机；3、加压组件；31、气泵；32、气孔；4、滤孔；5、出料组件；51、导料壳；52、出料壳；6、定位座；7、安装板；8、电推缸；9、推块；10、密封板；11、密封门。
具体实施方式
28.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
29.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
30.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应作广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
31.请参照图1—5所示，本实用新型为一种施工排水管，包括主管道1，用于对主管道1
进行清淤的除杂组件2，以及用于增大排水管内部气压的加压组件3；
32.除杂组件2包括和主管道1固定连接且连通的除杂管21、活动设置在除杂管21内部的螺旋杆22，以及固定设置在主管道1内部的滤网23，螺旋杆22的螺旋叶内开设有滤孔4，滤网23位于螺旋杆22的底部一侧，除杂管21的上方固定设置有出料组件5；
33.基于本设计，在建筑施工过程中，对污水进行排放时：滤网23拦截主管道1内部杂质，除杂管21竖直设置，内部螺旋杆22通过转动将滤网23拦截的杂质向上输送，并从除杂组件2处排出，螺旋杆22将杂质向上输送过程中，杂质中的水分从滤孔4滤除，降低排出的杂质中的污水含量，加压组件3增大除杂管21内部气压，避免主管道1内部水压过高导致水分进入主管道1而影响除杂过程。因此，本设计中的排水管具有杂质清理功能，通过在污水排放时清理管内的杂质，能够防止杂质堵塞排水管，解决了人工清理排水管不便的问题。
34.其中，除杂管21和主管道1的连接处固定设置有定位座6，定位座6的侧面中部固定设置有安装板7，除杂组件2还包括设置在定位座6顶部的、用于驱动螺旋杆22转动的电机24，螺旋杆22的顶端和安装板7活动连接。
35.基于本设计，安装板7方便各部件的安装连接，电机24便于驱动螺旋杆22转动。
36.其中，出料组件5包括固定设置在安装板7底部的导料壳51、以及固定设置在导料壳51一侧底部的出料壳52。
37.基于本设计，导料壳51和出料壳52便于对杂质收集。
38.其中，安装板7的底部固定安装有电推缸8，导料壳51的内部固定连接有推块9，推块9远离电推缸8的一端固定连接有密封板10，电推缸8的输出端贯穿导料壳51的壳壁，用于调节推块9在导料壳51内部的位置。
39.基于本设计，从出料壳52内部去除杂质阶段，先通过电推缸8推动推块9和密封板10对除杂管21的上方出料口进行密封，保证除杂管21内的气密性，避免污水冲出。
40.其中，加压组件3包括固定设置在安装板7上方的气泵31，安装板7的内部开设有气孔32，气泵31通过气孔32向导料壳51的内部注气加压。
41.基于本设计，气泵31通过气孔32向导料壳51的内部注气加压，便于保证导料壳51的内部始终处于高压状态，避免污水从除杂管21进入导料壳51的内部。
42.其中，出料壳52的一侧开设有出料口，出料口的外壁固定设置有密封门11。
43.基于本设计，密封门11便于保证管道内的气密性。
44.其中，密封板10为半圆环结构。
45.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
