一种河道清理装置的制作方法

1.本实用新型涉及河道垃圾处理技术领域,具体涉及一种河道清理装置。


背景技术:

2.河道水面上经常会出现废弃塑料袋、包装盒以及腐烂水藻等垃圾,一方面如废弃塑料袋、包装盒等垃圾不容易自行分解,另一方面如大面积腐烂水藻长期浸泡在河面则会污染河道及水质,因而,河道治理人员需要周期性的将其从河道里打捞上来以维护河道的环境卫生;常见的人工打捞效率低,而且劳动强度大,尤其当需要大面积清理河道水面上的固体垃圾时会耗费大量时间。


技术实现要素:

3.本实用新型的目的在于提供一种河道清理装置,其可以有效解决背景技术中所提到的技术问题。
4.为实现上述目的,本实用新型提供如下技术方案:
5.一种河道清理装置,包括滚筒和驱动电机,所述滚筒安装于传动主轴上,驱动电机通过传动组件带动所述传动主轴转动,还包括用于清理河道垃圾的清理组件,所述滚筒上按照圆周阵列分布有第一固定板,所述清理组件包括与所述第一固定板可拆卸连接的第二固定板,所述第二固定板上按照线性阵列分布有弧形刮板,所述传动主轴的两端分别通过轴承座安装于第一支撑板上,所述第一支撑板上连接有第二支撑板,所述滚筒的一侧设置有用于存放河道垃圾的回收箱体,所述回收箱体的底部分布有泄水孔,弧形刮板随滚筒旋转过程中将河道垃圾送入回收箱体中,所述回收箱体的顶部朝向所述弧形刮板的一侧设置有用于阻止弧形刮板上的河道垃圾运动的垃圾挡板,回收箱体的顶部为开口结构。
6.优选地,所述回收箱体设置于支撑组件上,所述支撑组件由多个相互平行且等间距分布的固定横梁和位于固定横梁下方并将固定横梁连接在一起的横梁连板组成,所述横梁连板与固定横梁相互垂直,所述固定横梁的两端分别连接有固定底板,所述固定底板上连接有固定支撑板,所述固定支撑板可拆卸连接于所述第二支撑板上,所述固定支撑板上连接有安装板。
7.优选地,所述第二支撑板上连接有旋转销轴,所述旋转销轴穿过开设于所述固定支撑板上的旋转通孔后螺纹连接紧固螺母,所述固定支撑板上位于所述旋转通孔的一侧分布有多个第一螺纹定位孔,每个所述第一螺纹定位孔的圆心均位于以所述旋转通孔的中心为圆心的同一圆弧上,所述第二支撑板绕所述旋转销轴旋转相应角度后,将定位螺栓由第一螺纹定位孔穿入开设于第二支撑板上的第二螺纹定位孔并将固定支撑板与第二支撑板进行固定。
8.优选地,还包括对回收箱体进行定位的定位组件,所述定位组件包括调节螺栓、固定盘和连接于所述固定盘上的定位套,所述固定盘通过紧固螺钉连接于回收箱体上,所述调节螺栓穿过开设于所述固定支撑板上的调节螺孔后螺纹连接摩擦盘,旋转调节螺栓直至
将摩擦盘挤压于定位套中。
9.优选地,所述第一固定板上等间距分布有第一螺孔,第一螺栓穿过第一螺孔并将第一固定板与第二固定板进行螺纹连接。
10.优选地,所述泄水孔在回收箱体的底部均匀分布,泄水孔为圆形或方形结构,所述垃圾挡板倾斜设置并与水平面成30-60度。
11.优选地,所述回收箱体一侧设置有限位挡板,所述限位挡板连接于邻近所述滚筒的固定横梁上,所述安装板上设置有螺纹安装孔。
12.与现有技术相比,本实用新型的有益效果是:
13.驱动电机通过传动组件带动所述传动主轴转动,进而带动弧形刮板随着滚筒旋转,弧形刮板在旋转过程对河道水面上垃圾如废弃塑料袋、腐烂水藻进行清理,并将从河道水面清理出的垃圾存放于回收箱体中,回收箱体顶部朝向弧形刮板一侧的垃圾挡板可以阻止弧形刮板将部分垃圾带离上回收箱体,而且垃圾挡板倾斜设置可以保证弧形刮板与回收箱体相互靠近以便所清理的垃圾及时进入回收箱体,同时避免弧形刮板运动过程中与回收箱体发生干涉;另外在清理河道水面垃圾时,可以将固定支撑板绕旋转销轴作适当旋转调整,进而调整弧形刮板以及滚筒与河道水面上垃圾的相对位置以便更好的将清理出垃圾;通过调节螺栓使得摩擦盘挤压于定位套中以使得回收箱体与弧形刮板之间的相对位置保持稳定,清理工作结束后只需通过调节螺栓使得摩擦盘脱离定位套即可。
附图说明

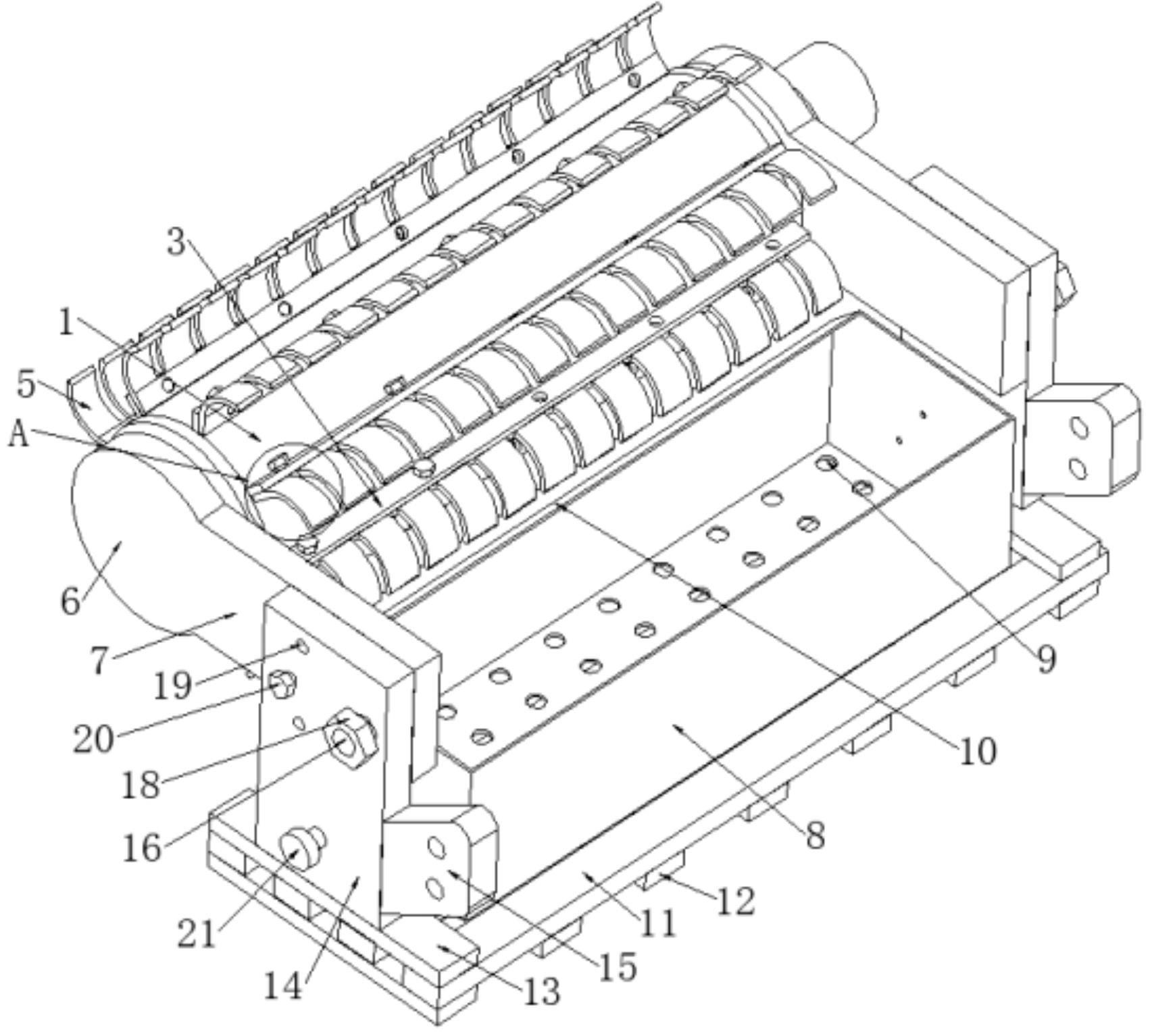

14.图1是本实用新型实施例中一种河道清理装置的第一视角图;
15.图2是本实用新型实施例中一种河道清理装置的第二视角图;
16.图3是图1中a的局部放大示意图;
17.图4是本实用新型实施例中定位组件的结构示意图;
18.图5是本实用新型实施例中定位套的安装示意图;
19.图中,1、滚筒,2、传动主轴,3、第一固定板,4、第二固定板,5、弧形刮板,6、第一支撑板,7、第二支撑板,8、回收箱体,9、泄水孔,10、垃圾挡板,11、固定横梁,12、横梁连板,13、固定底板,14、固定支撑板,15、安装板,16、旋转销轴,17、旋转通孔,18、紧固螺母,19、第一螺纹定位孔,20、定位螺栓,21、调节螺栓,22、固定盘,23、定位套,24、调节螺孔,25、摩擦盘,26、限位挡板。
具体实施方式
20.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型的一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
21.请参阅图1-5所示,一种河道清理装置,包括滚筒1和驱动电机,所述滚筒1安装于传动主轴2上,驱动电机通过传动组件带动所述传动主轴2转动,传动组件采用现有技术中皮带传动或链条传动均可,本发明还包括用于清理河道垃圾的清理组件,所述滚筒1上按照圆周阵列分布有第一固定板3,所述清理组件包括与所述第一固定板3可拆卸连接的第二固
定板4,所述第二固定板4上按照线性阵列分布有弧形刮板5,所述传动主轴2的两端分别通过轴承座安装于第一支撑板6上,所述第一支撑板6上连接有第二支撑板7,所述滚筒1的一侧设置有用于存放河道垃圾的回收箱体8,所述回收箱体8的底部分布有泄水孔9,弧形刮板5随滚筒1旋转过程中将河道垃圾送入回收箱体8中,所述回收箱体8的顶部朝向所述弧形刮板5的一侧设置有用于阻止弧形刮板5上的河道垃圾运动的垃圾挡板10,回收箱体8的顶部为开口结构,弧形刮板5除将清理出的大部分垃圾带入回收箱体8中外,有时弧形刮板5上未脱落的垃圾会在垃圾挡板10的作用下脱落并进入回收箱体8。
22.所述回收箱体8设置于支撑组件上,所述支撑组件由多个相互平行且等间距分布的固定横梁11和位于固定横梁11下方并将固定横梁11连接在一起的横梁连板12组成,所述横梁连板12与固定横梁11相互垂直,所述固定横梁11的两端分别连接有固定底板13,所述固定底板13上连接有固定支撑板14,所述固定支撑板14可拆卸连接于所述第二支撑板7上,所述固定支撑板14上连接有安装板15,本发明通过安装板15可以安装于船体或者位于船体上的安装架上;
23.所述第二支撑板7上连接有旋转销轴16,所述旋转销轴16穿过开设于所述固定支撑板14上的旋转通孔17后螺纹连接紧固螺母18,所述固定支撑板14上位于所述旋转通孔17的一侧分布有多个第一螺纹定位孔19,每个所述第一螺纹定位孔19的圆心均位于以所述旋转通孔17的中心为圆心的同一圆弧上,所述第二支撑板7绕所述旋转销轴16旋转相应角度后,将定位螺栓20由第一螺纹定位孔19穿入开设于第二支撑板7上的第二螺纹定位孔并将固定支撑板14与第二支撑板7进行固定;
24.本发明还包括对回收箱体8进行定位的定位组件,所述定位组件包括调节螺栓21、固定盘22和连接于所述固定盘22上的定位套23,所述固定盘22通过紧固螺钉连接于回收箱体8上,所述调节螺栓21穿过开设于所述固定支撑板14上的调节螺孔24后螺纹连接摩擦盘25,旋转调节螺栓21直至将摩擦盘25挤压于定位套23中,进而对回收箱体8与滚筒1之间相对位置进行定位。
25.所述第一固定板3上等间距分布有第一螺孔,第一螺栓穿过第一螺孔并将第一固定板3与第二固定板4进行螺纹连接;所述泄水孔9在回收箱体8的底部均匀分布,泄水孔9为圆形或方形结构,所述垃圾挡板10倾斜设置并与水平面成30-60度;所述回收箱体8一侧设置有限位挡板26,所述限位挡板26连接于邻近所述滚筒1的固定横梁11上,限位挡板26对回收箱体8的位置进行限定,所述安装板15上设置有螺纹安装孔。
26.驱动电机通过传动组件带动所述传动主轴2转动,进而带动弧形刮板5随着滚筒1旋转,弧形刮板5在旋转过程对河道水面上垃圾如废弃塑料袋、腐烂水藻进行清理,并将从河道水面清理出的垃圾存放于回收箱体8中,回收箱体8顶部朝向弧形刮板5一侧的垃圾挡板10可以阻止弧形刮板5将部分垃圾带离上回收箱体8,而且垃圾挡板10倾斜设置可以保证弧形刮板5与回收箱体8相互靠近以便所清理的垃圾及时进入回收箱体8,同时避免弧形刮板5运动过程中与回收箱体8发生干涉;另外在清理河道水面垃圾时,可以将固定支撑板14绕旋转销轴16作适当旋转调整,进而调整弧形刮板5以及滚筒1与河道水面上垃圾的相对位置以便更好的将清理出垃圾;通过调节螺栓21使得摩擦盘25挤压于定位套23中以使得回收箱体8与弧形刮板5之间的相对位置保持稳定,清理工作结束后只需通过调节螺栓21使得摩擦盘25脱离定位套23即可。
27.以上内容仅仅是对本实用新型结构所作的举例和说明,所属本技术领域的技术人员对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代,只要不偏离本实用新型的结构或者超越本权利要求书所定义的范围,均应属于本实用新型的保护范围。
