1.本实用新型涉及医疗器械技术领域，更具体地说，本实用新型涉及一种静脉输液约束具。


背景技术：

2.静脉输液指的是利用大气压和液体静压原理将大量无菌液体、电解质、药物由静脉输送至体内的方法，是一种治疗患者的方式，目前，在对一些患有精神疾病的患者进行静脉输液治疗时，由于患者可能伴有冲动、躁动、不配合治疗护理的举动，导致在进行静脉输液时容易发生抓伤或者拔出输液具的情况，给医护人员的工作带来了不便，因此，提出一种静脉输液约束具以解决上述问题。


技术实现要素：

3.为了克服现有技术的不足，本实用新型提供了一种静脉输液约束具，具有减少意外拔管事件的优点。
4.为实现上述目的，本实用新型提供如下技术方案：一种静脉输液约束具，包括外裹布和筒体，所述外裹布左端的中部放置有内衬板，所述外裹布外侧端的内部包裹有位于内衬板外侧的软棉条，所述外裹布的左端固定连接有约束布条，所述外裹布的左端缝合有第一网布，所述第一网布的右侧固定连接有可视窗，所述可视窗的右侧固定连接有第二网布，所述外裹布的右端固定连接有连接垫，所述连接垫上固定连接有安装垫，所述安装垫的一端固定安装有锁头组件，所述安装垫的另一端固定连接有锁舌，所述锁舌上等距开设有锁口，所述筒体的内部开设有容纳腔，所述容纳腔的内部放置有磁铁块，所述磁铁块上固定连接有拉环。
5.作为本实用新型的一种优选技术方案，所述锁头组件包括固定块，所述固定块的上端开设有活动腔，所述活动腔内部的顶部固定连接有安装筒，所述安装筒的内部固定连接有弹簧，所述弹簧的底部固定连接有沿着安装筒内部滑动的活动块，所述活动块的底部固定连接有调节杆，所述调节杆的底部固定连接有球体，所述活动腔的内部固定安装有固定杆，所述固定杆的外部活动套接有插板，所述插板上开设有滑槽，所述固定块的下端开设有插口，所述活动腔内部的底部开设有与插口相连通的通口。
6.作为本实用新型的一种优选技术方案，所述约束布条的两端均与外裹布缝合，所述磁铁块与容纳腔的内部相吸合。
7.作为本实用新型的一种优选技术方案，所述可视窗的两端均与外裹布缝合，所述可视窗整体采用透明pvc材料制成。
8.作为本实用新型的一种优选技术方案，所述连接垫的内部填充有海绵，所述连接垫整体的长度值大于安装垫整体的长度值。
9.作为本实用新型的一种优选技术方案，所述球体能够沿着滑槽内部滑动且位于滑槽内部。
10.与现有技术相比，本实用新型的有益效果如下：
11.本实用新型通过在患者的手上扎入输液针并用胶布固定住输液管后，将该手伸入外裹布、第一网布、可视窗组合的空间内，并使得手指插入约束布条内部，手则利用内衬板的支撑搭放，接着利用连接垫卷起包裹在手臂上，并使得锁舌插入插口内部，当锁舌抵着插板继续插入时，插板的右端则会向上微微抬起，则球体会沿着滑槽内部滑动，并顶着调节杆、活动块压缩安装筒内部的弹簧使其具有弹力，当插板与锁口处对应时，具有弹力的弹簧便会向下推动调节杆，使得球体沿着滑槽内部下滑，从而使得插板右端下移，从而插入锁口内部，互相限位，起到止回效果，可防止锁舌从插口内部拔出，使得连接垫固定在手臂上，保证了整个约束具佩戴的牢固性，利用此约束具可以很大程度上避免因躁动、不配合治疗护理且需要静脉输液的患者发生输液具脱落或意外拔管事件，提高了治疗连续性，减少了护理工作量。
附图说明

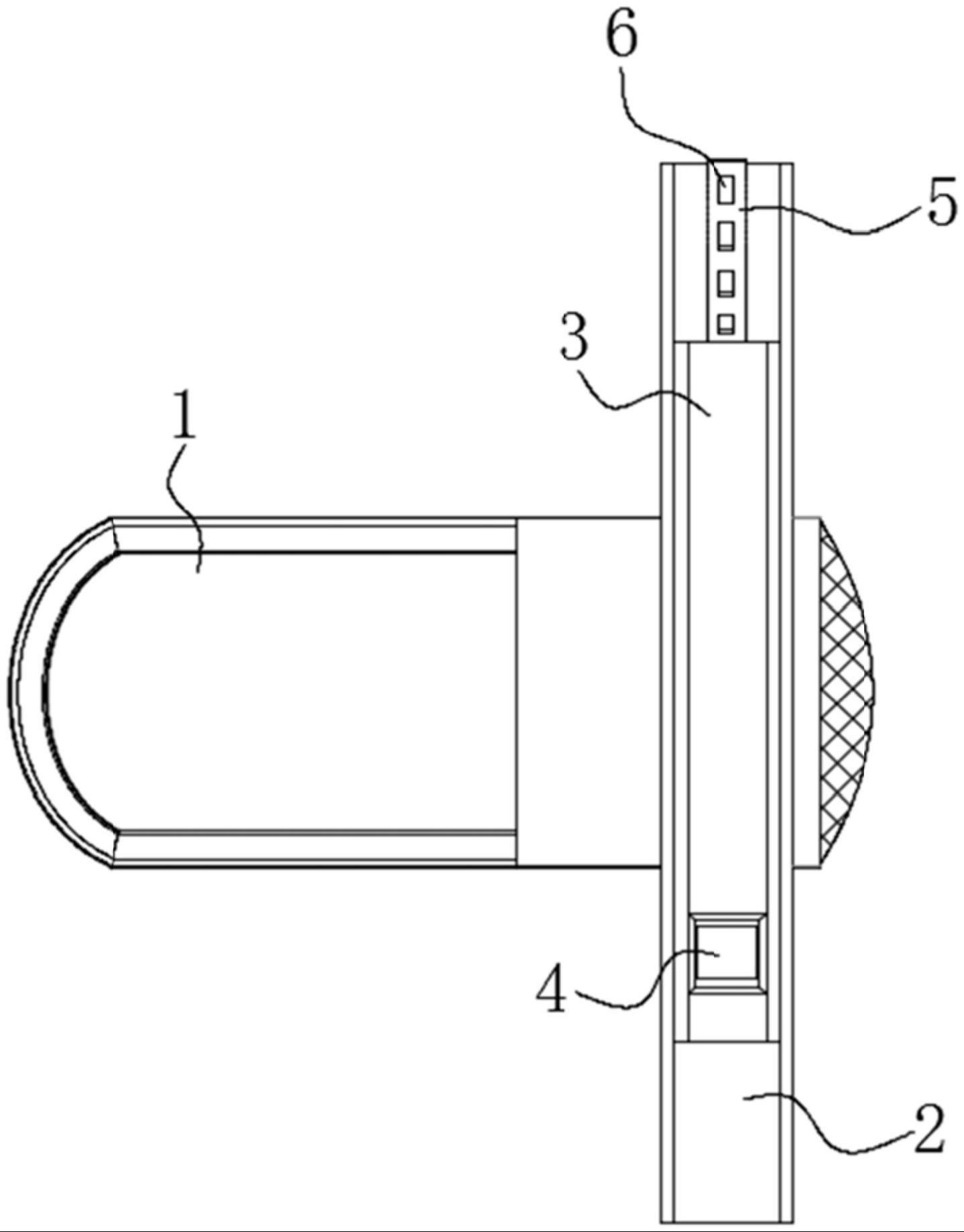

12.图1为本实用新型背面结构示意图；
13.图2为本实用新型正面结构示意图；
14.图3为本实用新型约束布条位置示意图；
15.图4为本实用新型锁头组件整体剖面结构示意图；
16.图5为本实用新型磁铁块结构示意图。
17.图中：1、外裹布；2、连接垫；3、安装垫；4、锁头组件；401、固定块；402、活动腔；403、弹簧；404、活动块；405、调节杆；406、球体；407、固定杆；408、插板；409、滑槽；410、通口；411、插口；412、安装筒；5、锁舌；6、锁口；7、可视窗；8、第一网布；9、第二网布；10、约束布条；11、软棉条；12、内衬板；13、筒体；14、容纳腔；15、磁铁块；16、拉环。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.如图1至图5所示，本实用新型提供一种静脉输液约束具，包括外裹布1和筒体13，外裹布1左端的中部放置有内衬板12，外裹布1外侧端的内部包裹有位于内衬板12外侧的软棉条11，外裹布1的左端固定连接有约束布条10，外裹布1的左端缝合有第一网布8，第一网布8的右侧固定连接有可视窗7，可视窗7的右侧固定连接有第二网布9，外裹布1的右端固定连接有连接垫2，连接垫2上固定连接有安装垫3，安装垫3的一端固定安装有锁头组件4，安装垫3的另一端固定连接有锁舌5，锁舌5上等距开设有锁口6，筒体13的内部开设有容纳腔14，容纳腔14的内部放置有磁铁块15，磁铁块15上固定连接有拉环16；通过在患者的手上扎入输液针并用胶布固定住输液管后，将该手伸入外裹布1、第一网布8、可视窗7组合的空间内，并使得手指插入约束布条10内部，手则利用内衬板12的支撑搭放，接着利用连接垫2卷起包裹在手臂上，并利用锁头组件4和锁舌5配合锁扣，保证连接垫2包裹在手臂上的牢固性，同时也保证了整个约束具佩戴的牢固性，不易脱下，利用此约束具可以很大程度上避免
因躁动、不配合治疗护理且需要静脉输液的患者发生输液具脱落或意外拔管事件，提高了治疗连续性，减少了护理工作量。
20.其中，锁头组件4包括固定块401，固定块401的上端开设有活动腔402，活动腔402内部的顶部固定连接有安装筒412，安装筒412的内部固定连接有弹簧403，弹簧403的底部固定连接有沿着安装筒412内部滑动的活动块404，活动块404的底部固定连接有调节杆405，调节杆405的底部固定连接有球体406，活动腔402的内部固定安装有固定杆407，固定杆407的外部活动套接有插板408，插板408上开设有滑槽409，固定块401的下端开设有插口411，活动腔402内部的底部开设有与插口411相连通的通口410；
21.通过锁舌5插入插口411内部，当锁舌5抵着插板408继续插入时，插板408的右端则会向上微微抬起，则球体406会沿着滑槽409内部滑动，并顶着调节杆405、活动块404压缩安装筒412内部的弹簧403使其具有弹力，当插板408与锁口6处对应时，具有弹力的弹簧403便会向下推动调节杆405，使得球体406沿着滑槽409内部下滑，从而使得插板408右端下移，从而插入锁口6内部，互相限位，起到止回效果，可防止锁舌5从插口411内部拔出。
22.其中，约束布条10的两端均与外裹布1缝合，磁铁块15与容纳腔14的内部相吸合；
23.通过约束布条10与外裹布1配合组成空间，在穿戴此约束具时，手指可插入约束布条10内部，从而对手指处进行约束，手则利用内衬板12的支撑搭放，有利于对手部位置的约束限位。
24.其中，可视窗7的两端均与外裹布1缝合，可视窗7整体采用透明pvc材料制成；
25.通过可视窗7的两端与外裹布1缝合，使得可视窗7、第一网布8和外裹布1组成一个空间，可供手部放入，同时透过透明的可视窗7处可观察到手部输液的情况。
26.其中，连接垫2的内部填充有海绵，连接垫2整体的长度值大于安装垫3整体的长度值；
27.通过在连接垫2的内部填充有海绵，当连接垫2卷起包裹在手臂上时可起到缓冲效果，避免勒伤手臂，同时连接垫2的长度可防止锁舌5与手臂接触。
28.其中，球体406能够沿着滑槽409内部滑动且位于滑槽409内部；
29.通过球体406位于滑槽409内部且沿着滑槽409内部滑动，所以当调节杆405带动球体406上移时，球体406会沿着滑槽409内部上移，利用球体406与滑槽409互相配合限位，从而使得插板408的右端微微抬起，反之，则使得插板408的右端下移，方便锁扣调节。
30.本实用新型的工作原理及使用流程：
31.首先，在患者的手上扎入输液针并用胶布固定住输液管后，将该手伸入外裹布1、第一网布8、可视窗7组合的空间内，并使得手指插入约束布条10内部，从而对手指处进行约束，手则利用内衬板12的支撑搭放；
32.接着利用连接垫2卷起包裹在手臂上，并使得锁舌5插入插口411内部，当锁舌5抵着插板408继续插入时，插板408的右端则会向上微微抬起，则球体406会沿着滑槽409内部滑动，并顶着调节杆405、活动块404压缩安装筒412内部的弹簧403使其具有弹力，当插板408与锁口6处对应时，具有弹力的弹簧403便会向下推动调节杆405，使得球体406沿着滑槽409内部下滑，从而使得插板408右端下移，从而插入锁口6内部，互相限位，起到止回效果，可防止锁舌5从插口411内部拔出，使得连接垫2固定在手臂上，保证了整个约束具佩戴的牢固性；
33.当输液工作结束后需要脱下该约束具时，医护人员可拔出容纳腔14内部的磁铁块15，然后将其放在固定块401顶部，利用磁吸将活动块404向上吸使其沿着安装筒412内部向上滑动，从而使得调节杆405带动球体406上移，球体406会沿着滑槽409内部上移，利用球体406与滑槽409互相配合限位，从而使得插板408的右端微微抬起，从而使其从锁口6内部脱离，然后便可将锁舌5抽出，将此约束具取下即可(磁铁块15作为整个约束具打开的磁性钥匙，由医护人员保管)。
