1.本实用新型涉及围护结构技术领域，具体为一种具有红外警示功能的车间围护结构。


背景技术：

2.洁净室是指根据洁净行业各项标准在建筑物内建立的无尘室或者无尘车间，洁净室是一封闭的空间，在这空间范围内之空气中的微粒子、有害空气、细菌等之污染物排除，并将室内之温度、洁净度、室内压力、气流速度与气流分布、噪音振动及照明、静电按照相关行业标准要求控制在某一范围内。亦即是不论外室空气如何变化，其室内均能维持原先所设定要求的洁净度、温湿度及压力等性能。非洁净室工作人员接近、进入洁净室，容易对洁净室造成污染，影响洁净室室内工作，因此对洁净室车间设置围护结构是十分有必要的，现有的洁净室围护结构没有设置预警系统，无法对工作人员或无关人员提出进一步的警示，容易导致突发或意外事故的发生；现有的围护结构为保证支撑稳固性，比较笨重，不便于拆卸移动，而且只能针对固定高度进行围护，为此我们提供了一种具有红外警示功能的车间围护结构。


技术实现要素：

3.本实用新型的目的在于提供一种具有红外警示功能的车间围护结构，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种具有红外警示功能的车间围护结构，包括底座和立柱，所述底座上表面可拆卸连接有立柱，所述立柱外侧下方设置有支撑组件，所述支撑组件还包括固定座、连接座、锁紧螺栓、伸缩支撑架和辅助支架，所述立柱上端右侧设置有两组伸缩警示带，两组所述伸缩警示带左侧均设置有警示带安装架，所述立柱顶端设置有红外感应报警组件，所述红外感应报警组件还包括红外感应器、信号处理模块、报警扬声器、led报警灯。
5.优选的，所述固定座通过锁紧螺栓与立柱可拆卸连接，所述固定座底面设置有连接座，所述固定座外侧底端转动连接有伸缩支撑架，所述连接座外侧底端通过辅助支架与伸缩支撑架转动连接。
6.优选的，所述立柱底端外侧设置有六条滑槽，所述连接座内侧设置有六组与滑槽相匹配的滑块。
7.优选的，所述锁紧螺栓设置有六组，六组所述锁紧螺栓安装位置与六条滑槽相对应。
8.优选的，所述伸缩支撑架最大伸缩长度为八十厘米，所述伸缩警示带上设置有荧光涂层。
9.优选的，所述红外感应器设置在立柱上端中部，所述立柱顶端设置有报警扬声器，所述报警扬声器顶端设置有led报警灯。
10.优选的，所述红外感应器通过导线与信号处理模块电性连接，所述信号处理模块通过导线分别与报警扬声器、led报警灯电性连接。
11.优选的，所述立柱内部设置蓄电池，所述蓄电池底端与底座可拆卸连连接。
12.优选的，所述底座右侧中部设置有充电插口，所述充电插口通过导线与蓄电池电性连接。
13.与现有技术相比，本实用新型的有益效果是：
14.1. 本实用新型的支撑组件还包括固定座、连接座、锁紧螺栓、伸缩支撑架和辅助支架，通过滑块在滑槽内滑动以此调节固定座位置，达到调节支撑高度的效果，通过六组锁紧螺栓即可进行固定，通过调节伸缩支撑架长度也可以到达调节支撑高度的效果，针对不同高度进行维护，辅助支架进一步提高支撑稳固效果。
15.2. 本实用新型的红外感应报警组件，通过红外感应器可以对靠近车间的人员进行探测，当有人员靠近后，通过信号处理模块信号处理后，打开报警扬声器及led报警灯，及时进行安全预警。
附图说明

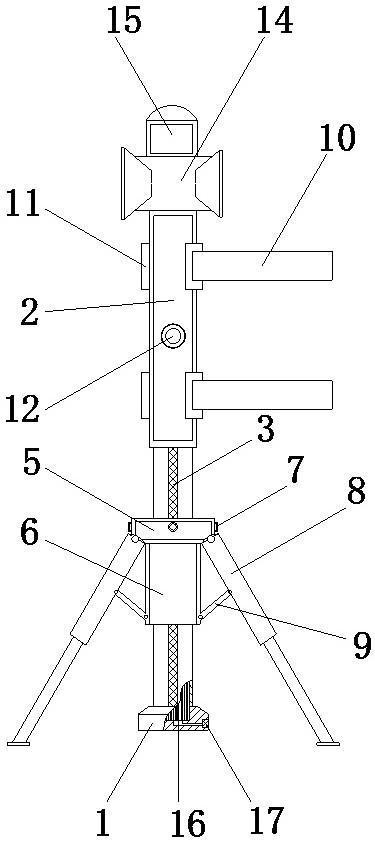

16.图1为本实用新型结构示意图。
17.图2为本实用新型连接座的结构示意图。
18.图3为本实用新型红外感应报警组件的电路示意图。
19.图中：底座1、立柱2、滑槽3、滑块4、固定座5、连接座6、锁紧螺栓7、伸缩支撑架8、辅助支架9、伸缩警示带10、警示带安装架11、红外感应器12、信号处理模块13、报警扬声器14、led报警灯15、蓄电池16、充电插口17。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的技术方案，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1至图3，本实用新型提供一种技术方案：一种具有红外警示功能的车间围护结构，包括底座1和立柱2，底座1上表面可拆卸连接有立柱2，立柱2内部为空心结构，立柱2外侧下方设置有支撑组件，支撑组件还包括固定座5、连接座6、锁紧螺栓7、伸缩支撑架8和辅助支架9，立柱2上端右侧设置有两组伸缩警示带10，两组伸缩警示带10左侧均设置有警示带安装架11，立柱2顶端设置有红外感应报警组件，红外感应报警组件还包括红外感应器12、信号处理模块13、报警扬声器14、led报警灯15。
22.进一步地，固定座5通过锁紧螺栓7与立柱2可拆卸连接，固定座5底面设置有连接座6，固定座5外侧底端转动连接有伸缩支撑架8，连接座6外侧底端通过辅助支架9与伸缩支撑架8转动连接，通过滑块4在滑槽3内滑动以此调节固定座5位置，达到调节支撑高度的效果，通过六组锁紧螺栓7即可进行固定，通过调节伸缩支撑架8长度也可以到达调节支撑高度的效果，辅助支架9进一步提高支撑稳固效果。
23.进一步地，立柱2底端外侧设置有六条滑槽3，连接座6内侧设置有六组与滑槽3相
匹配的滑块4。
24.进一步地，锁紧螺栓7设置有六组，六组锁紧螺栓7安装位置与六条滑槽3相对应。
25.进一步地，伸缩支撑架8最大伸缩长度为八十厘米，通过调节伸缩支撑架8长度也可以到达调节支撑高度的效果，伸缩警示带10上设置有荧光涂层，荧光涂层可以进一步提高警示效果。
26.进一步地，红外感应器12设置在立柱2上端中部，立柱2顶端设置有报警扬声器14，报警扬声器14顶端设置有led报警灯15。
27.进一步地，红外感应器12通过导线与信号处理模块13电性连接，信号处理模块13通过导线分别与报警扬声器14、led报警灯15电性连接，通过红外感应器12可以对靠近车间的人员进行探测，当有人员靠近后，通过信号处理模块13信号处理后，打开报警扬声器14及led报警灯15，及时进行安全预警。
28.进一步地，立柱2内部设置蓄电池16，蓄电池16底端与底座1可拆卸连连接，蓄电池16可以提高续航能力。
29.进一步地，底座1右侧中部设置有充电插口17，充电插口17通过导线与蓄电池16电性连接，便于重复使用，实用性强。
30.工作原理：使用时，通过滑块4在滑槽3内滑动以此调节固定座5位置，通过六组锁紧螺栓7即可进行固定，在通过调节伸缩支撑架8长度也可以到达调节支撑高度的效果，辅助支架9进一步提高支撑稳固效果；之后把两组伸缩警示带10插入相邻具有红外警示功能的车间围护结构的警示带安装架11上进行维护，扩大维护范围；通过红外感应器12可以对靠近车间的人员进行探测，当有人员靠近后，通过信号处理模块13信号处理后，打开报警扬声器14及led报警灯15，及时进行安全预警。
