一种恒温泳池供水系统的制作方法

1.本技术涉及供水系统的领域,尤其是涉及一种恒温泳池供水系统。


背景技术:

2.由于室外环境温度不适宜或室外空气环境较差等因素,越来越多的人们选择在室内运动,体育场馆即是一种室内进行体育运动的场所。由于体育场馆内部的环境与室外环境是相对隔绝的,为了保证体育场馆的温度适宜,体育场馆一般适配有控制体育场馆内部温度恒定的恒温供水系统。
3.恒温供水系统常采用太阳能热源与空气源热泵相互搭配将水体加热,并将热水与冷水混合,混合后的温水经过供水管道流入泳池内。
4.游泳池的水需要定时进行过滤、更换来以保证游泳池的清洁度,常规做法是在游泳池一端开设排水口,在游泳池另一端开设进水口,干净的水从进水口排入到游泳池内,游泳池内的水再从排水口排出。为了节约成本,游泳馆内的池水一般都是采用24小时循环过滤,并且会通过沉淀、过滤、消毒、加温等处理流程来确保水质达标。所以游泳馆内的池水只需要每天定期进行新水的补充,并不需要每天进行彻底换水。
5.相关技术中对池水的处理方式主要包括有物理过滤与化学处理两种,物理过滤主要是针对池水中的毛发或漂浮物进行过滤处理,而化学处理主要是针对池水的ph值进行调节,有害物质以及细菌进行消除;在泳池的顶部通常会设置回水管,回水管用于将从泳池内溢出的池水进行收集,回收的池水经水处理系统的物理过滤与化学处理后,再通过供水管将处理过后的池水从泳池的底部重新回流至泳池内。
6.发明人发现,常见的恒温供水系统中,泳池的进水口进水速度与排水口的排水速度是固定的,因此泳池内换水频率固定,当泳池内的游泳人数较多时,泳池的水体不能及时更换,容易出现水体浑浊的情况,影响泳池内游泳人员的游泳体验,存在改进之处。


技术实现要素:

7.为了提升电缆桥架的减震效果以提升电缆桥架的安全性,同时提升电缆桥架的可用性,本技术提供一种恒温泳池供水系统。
8.本技术提供的一种恒温泳池供水系统采用如下的技术方案:
9.一种恒温泳池供水系统,包括储水池,所述储水池与泳池的进水口之间连通设置有进水管道,所述储水池与泳池的排水口之间连通设置有回流管道,所述回流管道上朝向靠近所述储水池的方向依次设置有过滤机构与加热机构,经过排水口流出的水流依次经过所述过滤机构、所述加热机构、所述储水池、所述进水管道后回流至泳池内;
10.所述进水管道上设置有用于控制所述进水管道进水量的第一阀门,所述回流管道上设置有用于控制所述回流管道出水量的第二阀门;
11.以及:
12.图像采集模块,用于按照设定时间间隔采集泳池图像并输出人员密度信号;
13.控制模块,与所述泳池图像采集模块信号连接,用于接收所述人员密度信号并输出阀门开度信号;
14.所述第一阀门与所述第二阀门的信号输入端分别与所述控制模块的信号输出端信号连接,当泳池人员密度较大时,所述第一阀门与所述第二阀门接收所述阀门开度信号并同时增大开度。
15.通过采用上述技术方案,当游泳馆内的泳池投入正常运营与使用中时,储水池内的干净水体经过进水管道流入泳池内,泳池内的陈旧水体经过回流管道传输并依次经过过滤机构、加热机构后回流至储水池内,构成恒温泳池循环供水系统。与此同时,图像采集模块按照设定时间间隔采集泳池图像并输出人员密度信号,控制模块接收人员密度信号并输出第一阀门开度信号与第二阀门开度信号,第一阀门接收第一阀门开度信号并调节经过进水管道流入泳池的水量,第二阀门接收第二阀门开度信号并调节经过回流管道流出泳池的水量。图像采集模块与控制模块相互搭配与使用,可根据泳池内的游泳人数控制回流管道与进水管道的开度,当泳池内人数较多时,第一阀门与第二阀门增大开度,使得泳池内水循环速度加快,可有效保障泳池内水体清洁度,提升泳池内游泳人员的游泳体验;当泳池内人数较少时,第二阀门与第二阀门减小开度,使得泳池内水循环速度回复至正常换水速度,节约泳池维护成本。
16.优选的,所述图像采集模块包括:
17.图像采集器,用于按照设定时间间隔采集泳池图像并输出泳池图像数据;
18.fpga芯片,与所述图像采集模块信号连接,用于接收所述泳池图像数据并进行灰度二值化处理,输出图像灰度值信号;
19.第一单片机,信号输入端与所述fpga芯片信号连接,信号输出端与所述第一阀门、第二阀门信号连接,用于接收所述图像灰度值信号并比对,输出所述人员密度信号。
20.通过采用上述技术方案,图像采集器按照设定时间间隔采集泳池的图像数据,由于游泳人员相较于泳池存在颜色对比,通过fpga芯片对图像采集器采集到的泳池图像进行灰度二值化处理后,根据灰度值可判断泳池内游泳人员的覆盖率,进而可根据游泳人员的覆盖率判断游泳池内的游泳人数。fpga对图像采集器采集到的图像数据进行灰度二值化处理并输出灰度值信号,第一单片机接收图像灰度值信号并比对,可输出游泳池内游泳人员的密度,若fpga芯片进行灰度二值化处理后得到的灰度值较大,可判定为泳池内人员数量较多,第一阀门与第二阀门增大开度;若fpga芯片进行灰度二值化处理后得到的灰度值较小,则可判定为泳池内游泳人员数量较少,第一阀门与第二阀门减小开度。
21.优选的,所述控制模块包括第二单片机,所述第二单片机的信号输入端与所述第一单片机的信号输出端信号连接,所述第二单片机接收所述人员密度信号并输出所述阀门开度信号。
22.通过采用上述技术方案,第二单片机接收经由第一单片机输出的人员密度信号,并根据第一单片机输出的人员密度信号输出对应的阀门开度信号。
23.优选的,所述图像采集器包括ccd相机,所述ccd相机与游泳场馆天花板固定连接,且所述ccd相机朝向泳池设置。
24.通过采用上述技术方案,由于ccd相机架设于泳池的上方,通过ccd相机可俯拍采集泳池图像。
25.优选的,泳池内可拆卸固定连接有加氧装置,所述加氧装置的信号输入端与所述第一单片机的信号输出端信号连接,所述加氧装置接收所述人员密度信号并调节氧气补充速度。
26.通过采用上述技术方案,由于泳池内的水体循环使用,泳池内水体的含氧量较低,容易影响水质,加氧装置根据泳池内的人员密度为泳池内的水体进行加氧操作,保障泳池内水体的水质。
27.综上所述,本技术包括以下至少一种恒温泳池供水系统有益技术效果:
28.1.通过ccd相机、fpga芯片、第一单片机、第一阀门以及第二阀门之间相互搭配与使用,可对泳池内游泳人员的密度进行检测,并根据泳池内游泳人员密度调节泳池内的水循环速度,保障泳池内的水体的水质,保障游泳人员的游泳体验;
29.2.通过第一单片机与加氧装置之间相互搭配与使用,当泳池内游泳人员密度较高时,加氧装置增大氧气补充量,进一步保障泳池内水体的水质。
附图说明

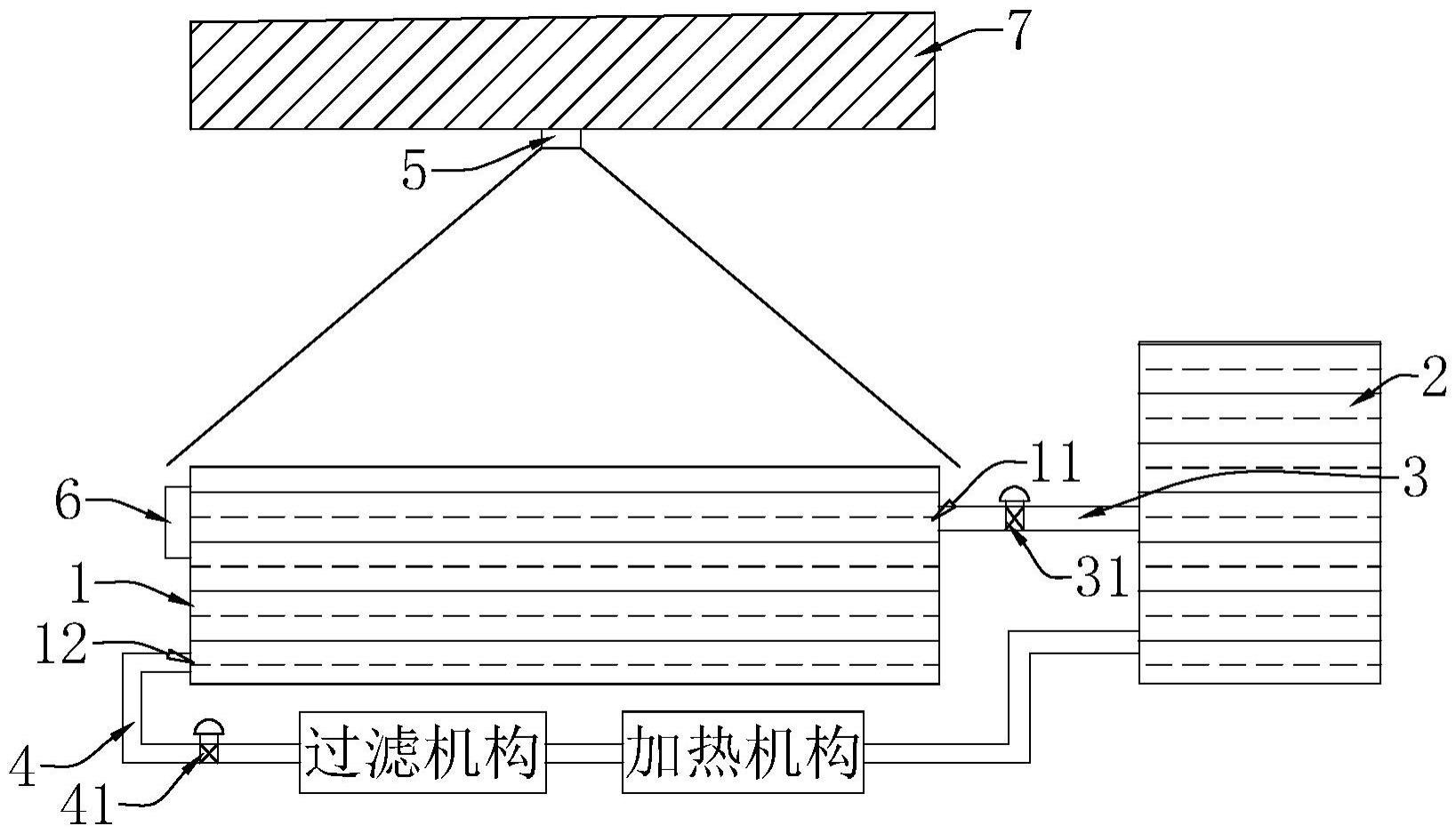

30.图1是本技术实施例主要用于展示供水系统整体结构的示意图。
31.图2是本技术实施例主要用于展示供水系统内部信号传递的示意图。
32.附图标记说明:1、泳池;11、进水口;12、排水口;2、储水池;3、进水管道;31、第一阀门;4、回流管道;41、第二阀门;5、ccd相机;6、加氧装置;7、天花板。
具体实施方式
33.以下结合附图1-2对本技术作进一步详细说明。
34.实施例
35.本技术实施例公开一种恒温泳池供水系统。参照图1,供水系统主要包括储水池2,储水池2与泳池1的进水口11之间连通设置有进水管道3,储水池2与泳池1的排水口12之间连通设置有回流管道4,且进水管道3上设置有第一阀门31,回流管道4上设置有第二阀门41。
36.在本技术实施例中,供水系统还包括图像采集模块与控制模块。其中,参照图2,图像采集模块主要包括图像采集器、fpga芯片以及第一单片机;控制模块包括第二单片机。
37.参照图1,在本技术实施例中,ccd相机5通过螺钉固定在室内的天花板7上,且ccd相机5的摄像头朝向泳池1设置。ccd相机5按照设定时间间隔(例如每隔半个小时或一个小时等,在此不做限定)俯拍采集泳池1的图像并输出泳池1图像数据。
38.ccd相机5的信号输出端与fpga芯片信号连接,且fpga芯片预先加载有对图像进行灰度二值化处理的程序(此为现有技术),fpga接收经由ccd相机5采集得到的泳池1图像数据后进行灰度二值化处理,并输出图像灰度值信号。
39.根据灰度值可判断泳池1内游泳人员的覆盖率,进而可根据游泳人员的覆盖率判断游泳池1内的游泳人数。
40.fpga芯片的信号输出端与第一单片机的信号输入端信号连接,第一单片机接收图像灰度值信号并比对,可输出游泳池1内游泳人员的密度,若fpga芯片进行灰度二值化处理后得到的灰度值较大,可判定为泳池1内人员数量较多,第一阀门31与第二阀门41增大开
度;若fpga芯片进行灰度二值化处理后得到的灰度值较小,则可判定为泳池1内游泳人员数量较少,第一阀门31与第二阀门41减小开度。
41.第一单片机的信号输出端与第二单片机的信号输入端信号连接,第二单片机接收人员密度信号并输出阀门开度信号;第二单片机的信号输出端与第一阀门31、第二阀门41信号连接,第一阀门31与第二阀门41接收阀门开度信号并调节泳池1的进水量与排水量,进而实现调节泳池1内水循环速度的技术效果。
42.当泳池1内人数较多时,第一阀门31与第二阀门41增大开度,使得泳池1内水循环速度加快,可有效保障泳池1内水体清洁度,提升泳池1内游泳人员的游泳体验;当泳池1内人数较少时,第二阀门41与第二阀门41减小开度,使得泳池1内水循环速度回复至正常换水速度,节约泳池1维护成本。
43.需要进行说明的是,根据实际使用的需要,可将第一单片机与第二单片机更换为其他控制芯片;ccd相机5也能更换为cmos相机,在此不做限定。
44.由于泳池1内的水体循环使用,泳池1内水体的含氧量较低,容易影响水质。为了进一步保障泳池1内水体的水质,在本技术实施例中,泳池1内通过螺钉固定连接有加氧装置6,加氧装置6的信号输入端与第一单片机的信号输出端信号连接,加氧装置6根据泳池1人员密度调节加氧量。
45.需要进行说明的是,加氧装置6为现有技术,在本技术实施例中未作任何改进,在此不做赘述。
46.本技术实施例一种恒温泳池供水系统的实施原理为:通过ccd相机5、fpga芯片、第一单片机、第一阀门31以及第二阀门41之间相互搭配与使用,可对泳池1内游泳人员的密度进行检测,并根据泳池1内游泳人员密度调节泳池1内的水循环速度,保障泳池1内的水体的水质,保障游泳人员的游泳体验;通过第一单片机与加氧装置6之间相互搭配与使用,当泳池1内游泳人员密度较高时,加氧装置6增大氧气补充量,进一步保障泳池1内水体的水质。
47.以上均为本技术的较佳实施例,并非依此限制本技术的保护范围,故:凡依本技术的结构、形状、原理所做的等效变化,均应涵盖于本技术的保护范围之内。
