一种芯片检测用快速连接的插接件的制作方法-j9九游会真人

1.本实用新型涉及芯片技术领域，具体为一种芯片检测用快速连接的插接件。


背景技术：

2.插接件是一个电器元件，技术指标一部分与开关类似，如接触电阻绝缘电阻，耐压，力矩以及寿命等；接插件的寿命一般远低于开关，但其接触可靠性则应远高于开关，为了保证芯片生产后的合格性，在芯片生产结束，一般会进行芯片检测，在检测的过程中，需要借用插接件进行操作。
3.授权公告号为cn214153344u，公开了一种新型便插插接件其记载了一种新型便插插接件，包括插接件本体，所述插接件本体上部设置有若干芯片，所述插接件本体右侧设置有若干插接端口，所述插接端口包括方型插接端口、椭圆形插接端口、三角形插接端口、圆形插接端口、五边形插接端口、梯形插接端口，所述插接端口内部插接有插针端头，所述插针端头上部设置有锁定臂。
4.现有技术通过卡接凸起插设锁定臂顶部的凹槽中，即可形成插接卡紧，在实际操作的过程中，为了提高操作的便捷性，锁定臂通常采用软性的塑料材质，便于进行上下的拨动，然而在长期操作时，或操作不当时，其锁定臂容易出现断裂，进而无法保证其插接件的稳定性，影响后续的检测效果，因此，需要设计一种芯片检测用快速连接的插接件以解决上述问题。


技术实现要素：

5.本实用新型的目的在于提供一种芯片检测用快速连接的插接件，以解决上述背景技术中提出的现有技术通过卡接凸起插设锁定臂顶部的凹槽中，即可形成插接卡紧，在实际操作的过程中，为了提高操作的便捷性，锁定臂通常采用软性的塑料材质，便于进行上下的拨动，然而在长期操作时，或操作不当时，其锁定臂容易出现断裂，进而无法保证其插接件的稳定性，影响后续的检测效果的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种芯片检测用快速连接的插接件，包括：插接端与插接头，所述插接端的两面上皆固定相接有连接件，所述连接件上皆开设有卡孔，所述插接头的两面上皆固定安装有安装壳，所述安装壳内部的插接头上固定连接有弹簧，所述弹簧的端部固定相接有卡接件，所述插接端的一侧固定安装有插接件本体。
7.优选的，所述安装壳内部的两侧皆开设有滑槽，所述滑槽的内部滑动安装有滑块，所述卡接件的两侧皆与滑块固定相连。
8.优选的，所述插接件本体上设置有按压机构,按压机构包括安装架，所述安装架设置在插接件本体的上部，所述安装架的中部螺纹安装有螺杆，所述螺杆的底端固定安装有按压块。
9.优选的，所述插接件本体的正面与背面皆设置有导向杆，所述安装架的正面与背
面皆开设有贯穿孔，所述导向杆穿过贯穿孔。
10.优选的，所述插接件本体的正面与背面皆固定安装有定位板，所述导向杆固定连接在定位板上。
11.优选的，所述螺杆的顶端固定安装有转动把。
12.优选的，所述按压块的底端粘接固定有绝缘橡皮垫。
13.与现有技术相比，本实用新型的有益效果是：
14.1、通过设置有连接件、卡孔、弹簧与卡接件，控制插接头，使得插接头插入插接端中，设置的卡接件受到弹簧的作用，穿过卡孔，从而卡接件实现了卡接固定的作用，使得插接头插接稳定，有效的防止了松动的问题，而且设置的卡接件进行长时间的插接，不容易发生断裂的情况，保证该装置能进行持久使用。
15.2、通过设置有按压机构，将待检测的芯片置于插接件本体上的槽中，通过转动螺杆，使得按压块向下运动，并对芯片进行按压，从而提高了芯片检测时的稳定性，操作人员可通过转动把控制螺杆进行转动，设置的转动把方便向螺杆施力，以便控制螺杆转动。
附图说明

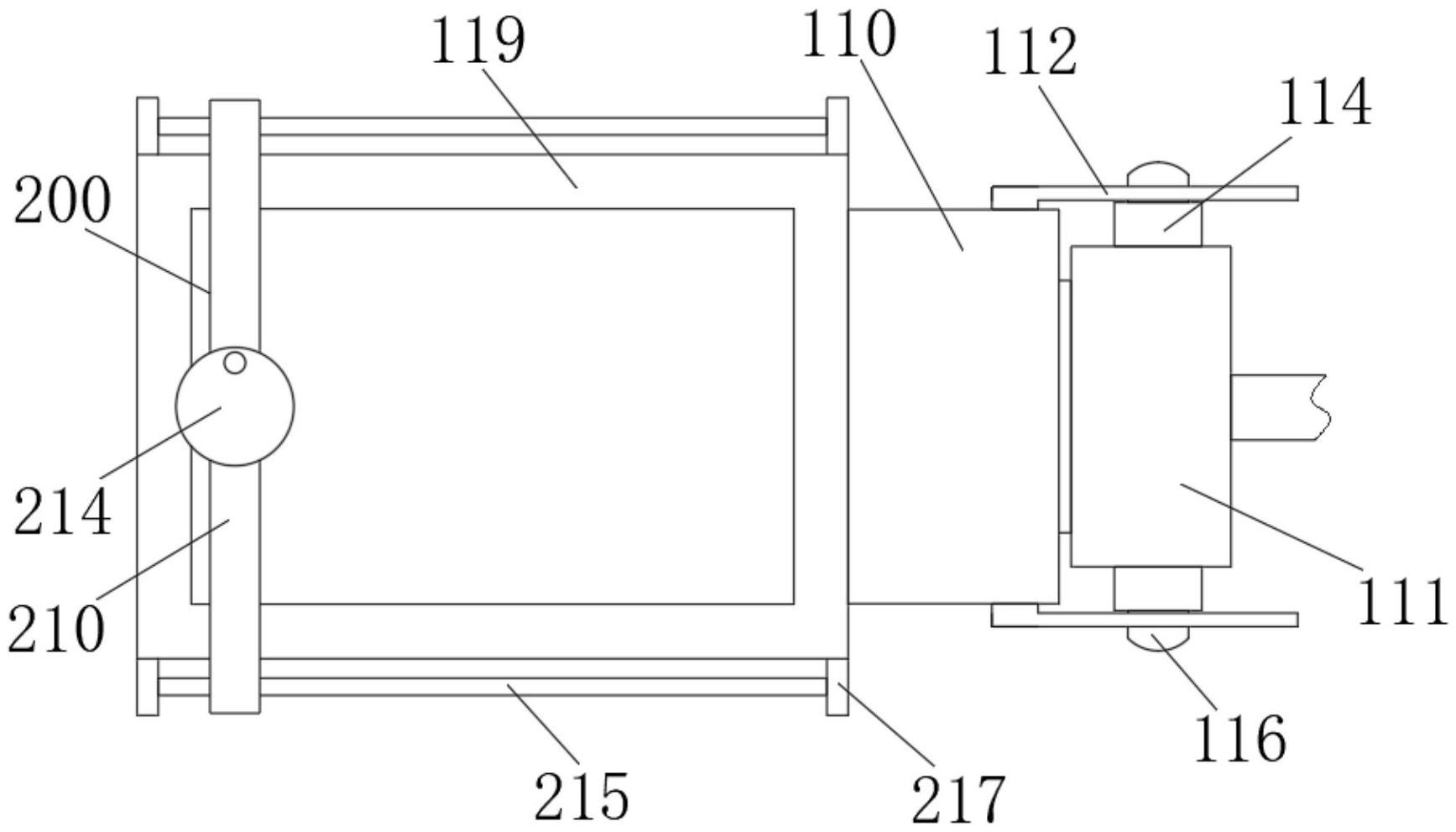

16.图1为本实用新型的结构俯视示意图；
17.图2为本实用新型的结构局部俯视剖面示意图；
18.图3为本实用新型的插接件本体与按压机构结构侧视剖面示意图；
19.图4为本实用新型的图2中a处结构局部放大示意图。
20.图中：110、插接端；111、插接头；112、连接件；113、卡孔；114、安装壳；115、弹簧；116、卡接件；117、滑槽；118、滑块；119、插接件本体；200、按压机构；210、安装架；211、螺杆；212、按压块；213、绝缘橡皮垫；214、转动把；215、导向杆；216、贯穿孔；217、定位板。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.实施例一
23.请参阅图1-4，本实用新型提供的一种实施例：一种芯片检测用快速连接的插接件,包括：插接端110与插接头111，插接端110的两面上皆固定相接有连接件112，连接件112上皆开设有卡孔113，插接头111的两面上皆固定安装有安装壳114，安装壳114内部的插接头111上固定连接有弹簧115，弹簧115的端部固定相接有卡接件116，插接端110的一侧固定安装有插接件本体119，使用该装置时，将待检测的芯片置于插接件本体119上的槽中，控制插接头111，使得插接头111插入插接端110中，设置的卡接件116受到弹簧115的作用，穿过卡孔113，从而卡接件116实现了卡接固定的作用，使得插接头111插接稳定，有效的防止了松动的问题，而且设置的卡接件116进行长时间的插接，不容易发生断裂的情况，保证该装置能进行持久使用。
24.进一步的，安装壳114内部的两侧皆开设有滑槽117，滑槽117的内部滑动安装有滑
块118，卡接件116的两侧皆与滑块118固定相连，卡接件116在安装壳114中伸缩的过程中，滑块118会在滑槽117的内部滑动，滑槽117与滑块118辅助卡接件116进行移动，以便使用。
25.实施例二
26.本实用新型提出的一种芯片检测用快速连接的插接件，相较于实施例一，请参阅图1-3，插接件本体119上设置有按压机构200,按压机构200包括安装架210，安装架210设置在插接件本体119的上部，安装架210的中部螺纹安装有螺杆211，螺杆211的底端固定安装有按压块212，将待检测的芯片置于插接件本体119上的槽中，通过转动螺杆211，使得按压块212向下运动，并对芯片进行按压，从而提高了芯片检测时的稳定性。
27.进一步的，螺杆211的顶端固定安装有转动把214，操作人员可通过转动把214控制螺杆211进行转动，设置的转动把214方便向螺杆211施力，以便控制螺杆211转动。
28.进一步的，按压块212的底端粘接固定有绝缘橡皮垫213，按压块212向下运动时，带动着绝缘橡皮垫213向下运动，芯片被按压时，由设置的绝缘橡皮垫213直接与芯片顶端接触。
29.实施例三
30.本实用新型提出的一种芯片检测用快速连接的插接件，相较于实施例一，请参阅图1-3，插接件本体119的正面与背面皆设置有导向杆215，安装架210的正面与背面皆开设有贯穿孔216，导向杆215穿过贯穿孔216，导向杆215与贯穿孔216的设置方便安装架210位于插接件本体119上部进行平移，方便将待检测的芯片置入插接件本体119中，调整安装架210的水平位置，再控制按压块212对芯片进行按压。
31.进一步的，插接件本体119的正面与背面皆固定安装有定位板217，导向杆215固定连接在定位板217上，定位板217用于支撑固定导向杆215，使得导向杆215能稳定使用，从而使得安装架210能顺着导向杆215进行平移。
32.工作原理：使用该装置时，将待检测的芯片置于插接件本体119上的槽中，控制插接头111，使得插接头111插入插接端110中，设置的卡接件116受到弹簧115的作用，穿过卡孔113，从而卡接件116实现了卡接固定的作用，使得插接头111插接稳定，有效的防止了松动的问题，而且设置的卡接件116进行长时间的插接，不容易发生断裂的情况，保证该装置能进行持久使用。
33.将待检测的芯片置于插接件本体119上的槽中，通过转动螺杆211，使得按压块212向下运动，并对芯片进行按压，从而提高了芯片检测时的稳定性，按压块212向下运动时，带动着绝缘橡皮垫213向下运动，芯片被按压时，由设置的绝缘橡皮垫213直接与芯片顶端接触，操作人员可通过转动把214控制螺杆211进行转动，设置的转动把214方便向螺杆211施力，以便控制螺杆211转动，导向杆215与贯穿孔216的设置方便安装架210位于插接件本体119上部进行平移，方便将待检测的芯片置入插接件本体119中，调整安装架210的水平位置，再控制按压块212对芯片进行按压。
