1.本实用新型涉及保温材料检测装置领域，尤其涉及一种建筑工程用保温材料检测装置。


背景技术：

2.建筑保温材料是通过对建筑外围护结构采取措施，减少建筑物室内热量向室外散发，从而保持建筑室内温度，建筑保温材料在建筑保温上就起着创造适宜的室内热环境和节约能源有重要作用。
3.在建筑保温材料的生产过程中，需要使用到检测装置，以便于对建筑保温材料的抗压性能进行测试，现有的检测装置，不带有夹持结构，当人们在使用检测装置时，常常将建筑保温材料进行简单支撑定位，并且无法对不同长度的建筑保温材料进行固定，容易出现位移现象，不方便人们使用。
4.因此，有必要提供一种建筑工程用保温材料检测装置解决上述技术问题，公开该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不必然被视为承认或以任何形式暗示该信息构成已经成为本领域一般技术人员所公知的现有技术。


技术实现要素：

5.本实用新型提供一种建筑工程用保温材料检测装置，解决了现有的检测装置，不带有夹持结构，当人们在使用检测装置时，常常将建筑保温材料进行简单支撑定位，并且无法对不同长度的建筑保温材料进行固定，容易出现位移现象，不方便人们使用的技术问题。
6.为解决上述技术问题，本实用新型提供的一种建筑工程用保温材料检测装置，包括底座，所述底座的左侧固定连接有步进电机，所述步进电机的输出端贯穿至底座的内腔并固定连接有正反螺杆，所述正反螺杆表面的两侧均螺纹连接有螺纹块，所述螺纹块的顶部固定连接有移动柱，所述移动柱的顶部贯穿至底座的顶部并固定连接有凹型夹，所述底座顶部的两侧均固定连接有侧板，所述侧板的顶部固定连接有支撑板，所述支撑板的顶部固定连接有箱体，所述箱体内腔的顶部固定连接有电动缸，所述电动缸的底部固定连接有压板，所述压板的底部固定连接有固定柱，所述固定柱的底部贯穿至支撑板的底部并固定连接有压力传感器，所述压力传感器的底部固定连接有冲头，所述压力传感器的输出端外接有显示器。
7.优选的，所述压板的两侧均固定连接有滑轮，所述滑轮的外侧与箱体内腔的两侧接触。
8.优选的，所述正反螺杆的右侧套接有轴承座，且轴承座的右侧与底座内腔的右侧固定连接。
9.优选的，所述底座底部的两侧均固定连接有立柱，所述立柱的底部固定连接有橡胶块。
10.优选的，所述底座底部的两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所
述滑块的顶部与螺纹块的底部固定连接。
11.与相关技术相比较，本实用新型提供的一种建筑工程用保温材料检测装置具有如下有益效果：
12.本实用新型提供一种建筑工程用保温材料检测装置，首先将保温材料放入凹型夹内，此时步进电机通过轴承座带动正反螺杆开始转动，正反螺杆转动带动螺纹块相对移动，螺纹块带动滑块在滑槽内滑动，同时螺纹块带动移动柱相对移动，移动柱带动凹型夹相对移动，使凹型夹对保温材料进行夹持固定。
13.本实用新型提供一种建筑工程用保温材料检测装置，同时电动缸带动压板向下移动，压板带动滑轮在箱体内滑动，同步压板带动固定柱向下移动，固定柱通过压力传感器带动冲头向下移动，使冲头对保温材料的抗压强度进行测试。
附图说明

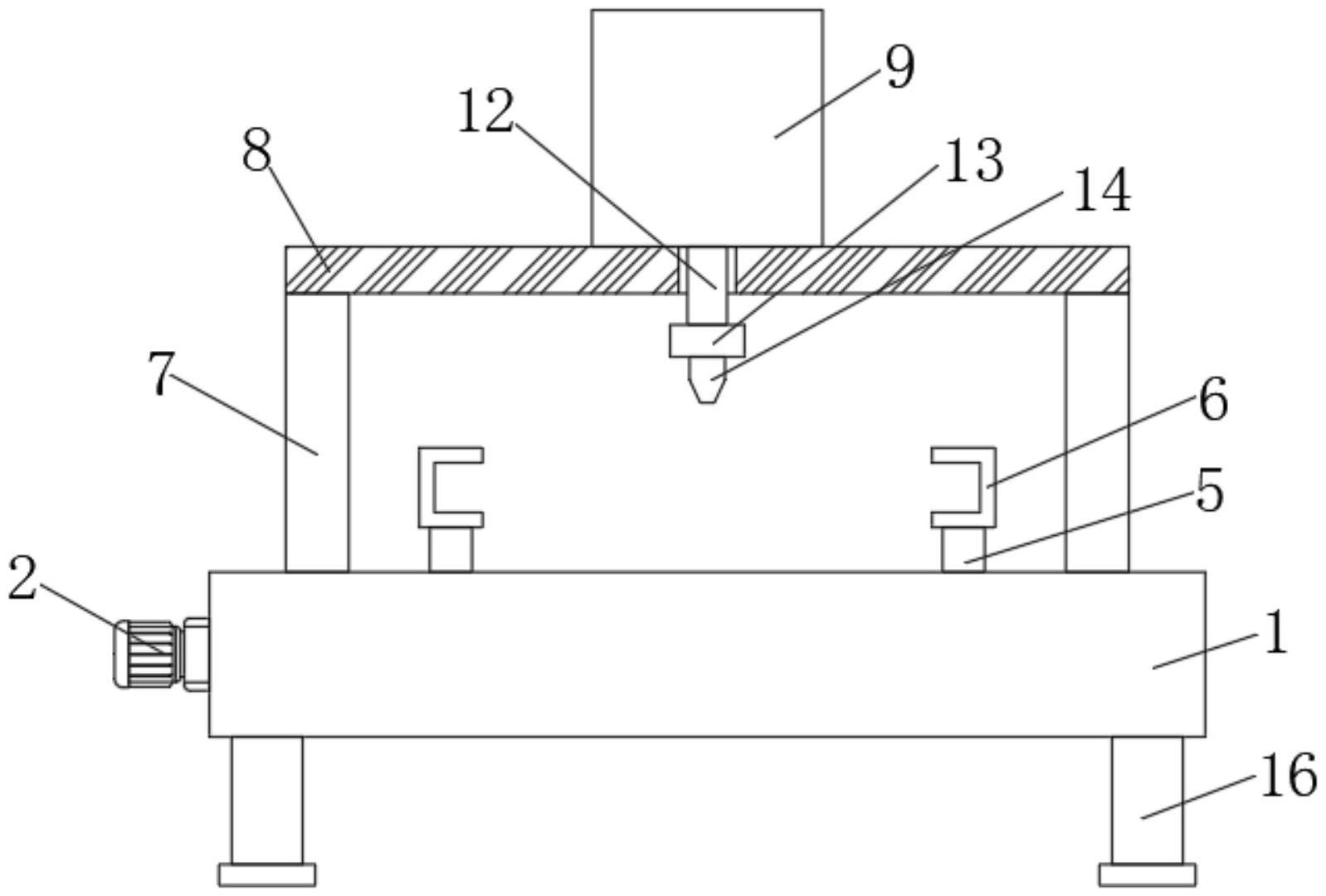

14.图1为本实用新型提供的一种建筑工程用保温材料检测装置的一种较佳实施例的结构示意图；
15.图2为本实用新型箱体结构剖面图；
16.图3为本实用新型底座结构剖面图。
17.图中标号：1、底座；2、步进电机；3、正反螺杆；4、螺纹块；5、移动柱；6、凹型夹；7、侧板；8、支撑板；9、箱体；10、电动缸；11、压板；12、固定柱；13、压力传感器；14、冲头；15、滑轮；16、立柱；17、滑槽；18、滑块。
具体实施方式
18.为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。
19.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
20.需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
21.此外，术语“水平”、“竖直”、“悬垂”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
22.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理
解上述术语在本实用新型中的具体含义。
23.实施例一：
24.请参阅图1-3，本实用新型提供一种技术方案：一种建筑工程用保温材料检测装置，包括底座1，底座1的左侧固定连接有步进电机2，步进电机2的输出端贯穿至底座1的内腔并固定连接有正反螺杆3，正反螺杆3表面的两侧均螺纹连接有螺纹块4，螺纹块4的顶部固定连接有移动柱5，移动柱5的顶部贯穿至底座1的顶部并固定连接有凹型夹6，底座1顶部的两侧均固定连接有侧板7，侧板7的顶部固定连接有支撑板8，支撑板8的顶部固定连接有箱体9，箱体9内腔的顶部固定连接有电动缸10，电动缸10的底部固定连接有压板11，压板11的底部固定连接有固定柱12，固定柱12的底部贯穿至支撑板8的底部并固定连接有压力传感器13，压力传感器13的底部固定连接有冲头14，压力传感器13的输出端外接有显示器。
25.本实施方案中，通过滑轮15，对压板11在使用过程中起到了移动平稳的作用，通过轴承座，对正反螺杆3在使用过程中起到了防抖动的作用。
26.实施例二：
27.请参阅图1-3所示，在实施例一的基础上，本实用新型提供一种技术方案：压板11的两侧均固定连接有滑轮15，滑轮15的外侧与箱体9内腔的两侧接触，正反螺杆3的右侧套接有轴承座，且轴承座的右侧与底座1内腔的右侧固定连接，底座1底部的两侧均固定连接有立柱16，立柱16的底部固定连接有橡胶块，底座1底部的两侧均开设有滑槽17，滑槽17的内腔滑动连接有滑块18，滑块18的顶部与螺纹块4的底部固定连接。
28.本实施例中：通过立柱16和橡胶块，对底座1在使用过程中起到了防位移的作用，通过滑槽17和滑块18，对螺纹块4在使用过程中起到了移动限位的作用。
29.本实用新型提供的一种建筑工程用保温材料检测装置的工作原理如下：
30.第一创新点实施步骤：
31.第一步：首先将保温材料放入凹型夹6内，此时步进电机2通过轴承座带动正反螺杆3开始转动，正反螺杆3转动带动螺纹块4相对移动；
32.第二步：螺纹块4带动滑块18在滑槽17内滑动，同时螺纹块4带动移动柱5相对移动，移动柱5带动凹型夹6相对移动，使凹型夹6对保温材料进行夹持固定。
33.第二创新点实施步骤：
34.第一步：同时电动缸10带动压板11向下移动，压板11带动滑轮15在箱体9内滑动，同步压板11带动固定柱12向下移动；
35.第二步：固定柱12通过压力传感器13带动冲头14向下移动，使冲头14对保温材料的抗压强度进行测试。
36.本技术文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号，控制方式是通过控制器来自动控制，控制器的控制电路通过本领域的技术人员简单编程即可实现，属于本领域的公知常识，并且本实用新型主要用来保护机械装置，所以本实用新型不再详细解释控制方式和电路连接，且说明书中提到的外设控制器可为本文提到的电器元件起到控制作用，而且该外设控制器为常规的已知设备。
