1.本实用新型涉及热压机技术领域，具体为一种木材热压机用木材固定机构。


背景技术：

2.木材是一种常用的材料，木材的应用可以涉及到各个领域，木材具有易加工，材料易得的特点，在进行木材的加工过程中，常常会使用热压机将多个木材组合在一起。
3.但是目前的热压机在使用时，其缺少对木材的固定结构，导致木材在热压时会出现位置偏移的情况，从而导致热压失败，因此现提出一种木材热压机用木材固定机构，以确保木材在热压时其能够保持位置的稳定，不会偏移。


技术实现要素：

4.本实用新型的目的在于提供一种木材热压机用木材固定机构，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种木材热压机用木材固定机构，包括基座，所述基座的上表面等间距开设有多个缺口，所述缺口的内部设置有固定机构，所述缺口的前后两侧均等间距分布有有多个通孔，所述通孔的下方设置有吸附机构，所述基座的底部连接有载板，所述载板的上表面左右对称连接有滚轮，两个所述滚轮的顶部均连接有连接板，两个所述连接板的内端表面均连接有测距仪。
6.优选的，所述固定机构包括固定杆、连接块和丝杆，所述固定杆左右对称穿插在缺口的内部，所述固定杆的底端连接有连接块，所述连接块的内部穿插有丝杆。
7.优选的，所述连接块的下表面连接有安装杆，所述安装杆的底端与连接板相连接。
8.优选的，所述固定杆的顶端套接有套管，所述套管的内部连接有压力传感器，所述压力传感器的一端表面连接有弹簧，所述弹簧的另一端与固定杆相连接。
9.优选的，所述吸附机构包括外壳、腔室、活塞、连接杆和底板，所述外壳在基座的下表面连接有两个，所述外壳的内部均匀开设有多个腔室，且腔室与通孔连通，所述腔室的内部连接有活塞，所述活塞的下表面连接有连接杆，所述连接杆的底端连接有底板。
10.优选的，所述外壳关于连接块前后对称设置。
11.优选的，两个所述测距仪分别位于两个连接板的顶部和底部。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本木材热压机用木材固定机构，通过设置固定机构，可以对木材进行稳定的夹持固定，且解除固定方便。
14.2、本木材热压机用木材固定机构，通过设置吸附机构，可以配合固定机构对木材进行吸附固定，确保木材固定更加牢固。
15.3、本木材热压机用木材固定机构，通过设置测距仪，可以对固定机构的夹持距离进行测量，同时通过对比两个测距仪的测量数值，可以判断固定机构是否出现倾斜。
附图说明

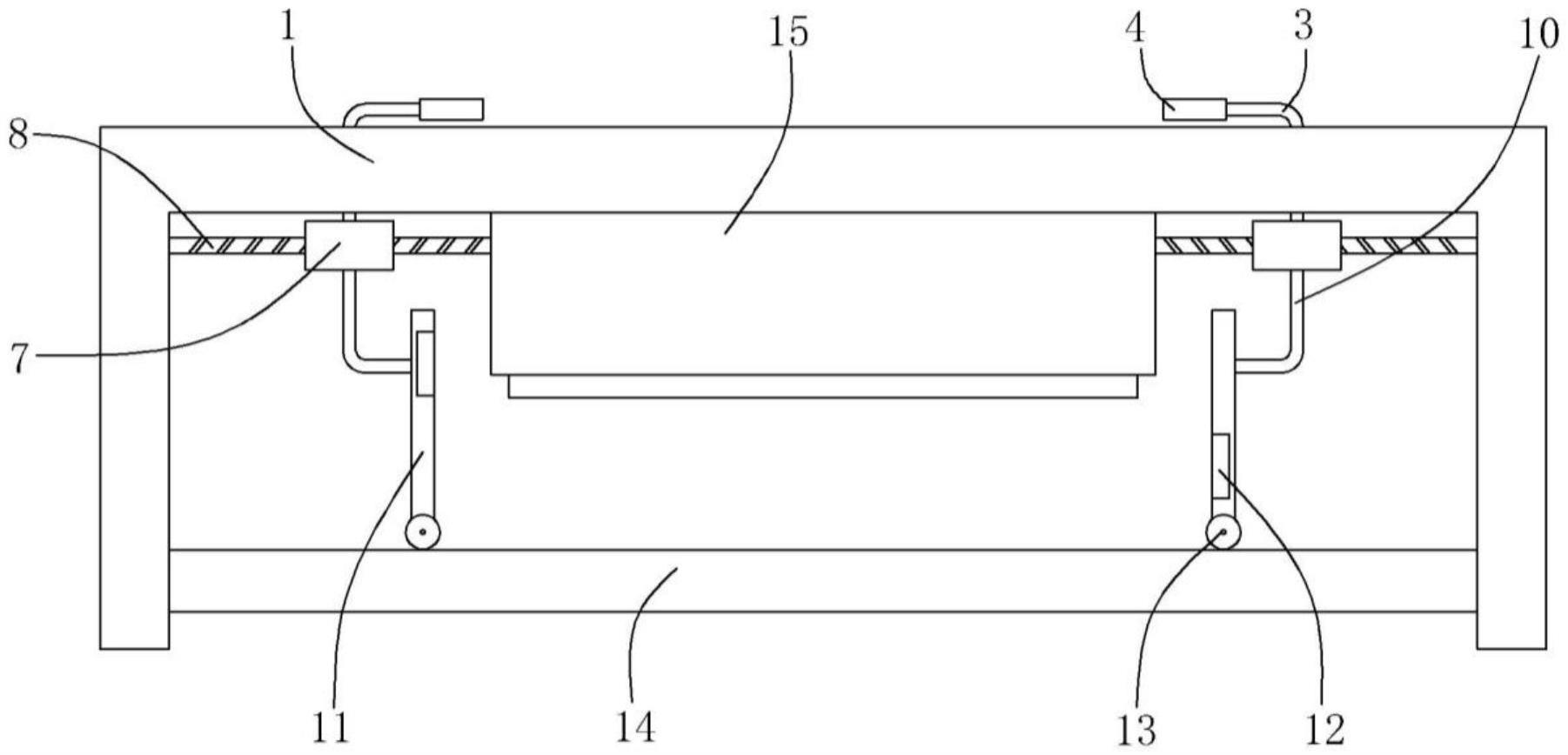

16.图1为本实用新型的正视结构示意图；
17.图2为本实用新型的基座俯视结构示意图；
18.图3为本实用新型的外壳正视剖视结构示意图；
19.图4为本实用新型的套管正视剖视结构示意图。
20.图中：1、基座；2、缺口；3、固定杆；4、套管；5、弹簧；6、压力传感器；7、连接块；8、丝杆；9、通孔；10、安装杆；11、连接板；12、测距仪；13、滚轮；14、载板；15、外壳；16、腔室；17、活塞；18、连接杆；19、底板。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
24.实施例
25.如图1、图2、图3和图4所示，本实施例木材热压机用木材固定机构，包括基座1，基座1的上表面等间距开设有多个缺口2，缺口2的内部设置有固定机构，通过固定机构对木材进行夹持固定，缺口2的前后两侧均等间距分布有有多个通孔9，通孔9的下方设置有吸附机构，通过设置吸附机构，可以对木材进行吸附固定，基座1的底部连接有载板14，载板14的上表面左右对称连接有滚轮13，两个滚轮13的顶部均连接有连接板11，两个连接板11的内端表面均连接有测距仪12，通过设置测距仪12，可以对固定机构的夹持距离进行测量，同时通过对比两个测距仪12的测量数值，可以判断固定机构是否出现倾斜。
26.具体的，固定机构包括固定杆3、连接块7和丝杆8，固定杆3左右对称穿插在缺口2的内部，固定杆3的底端连接有连接块7，连接块7的内部穿插有丝杆8，基座1的内部安装有一个电机，电机控制丝杆8转动，此时连接块7就会滑动，同时丝杆8外表面螺纹两端设置，且两端螺纹方向相反。
27.进一步的，连接块7的下表面连接有安装杆10，安装杆10的底端与连接板11相连接，通过安装杆10，使得连接块7可以带动连接板11进行滑动。
28.进一步的，固定杆3的顶端套接有套管4，套管4的内部连接有压力传感器6，压力传
感器6的一端表面连接有弹簧5，弹簧5的另一端与固定杆3相连接，在对木材进行夹持时，此时套管4受到挤压，使得弹簧5被压缩，直到其压缩至极限状态，此时记录压力传感器6上的数值，当后续压力传感器6的数值发生变化，即可知晓固定机构出现松动。
29.进一步的，吸附机构包括外壳15、腔室16、活塞17、连接杆18和底板19，外壳15在基座1的下表面连接有两个，外壳15的内部均匀开设有多个腔室16，且腔室16与通孔9连通，腔室16的内部连接有活塞17，活塞17的下表面连接有连接杆18，连接杆18的底端连接有底板19，在木材放置好之后，此时下拉底板19，通过连接杆18带动活塞17下降，从而在腔室16的内部营造负压环境，即可通过气压对木材进行辅助固定。
30.进一步的，外壳15关于连接块7前后对称设置，这样确保外壳15不会阻碍连接块7的滑动。
31.进一步的，两个测距仪12分别位于两个连接板11的顶部和底部，这样确保两个测距仪12都可以以连接板11为参照物进行测量。
32.本实施例的使用方法为：将该装置安装在热压机的热压结构的下方，随后将木材放置在基座1上，通过电机控制丝杆8转动，使得连接块7带动固定杆3滑动抵住木材，此时套管4受到挤压，使得弹簧5被压缩，直到其压缩至极限状态，此时记录压力传感器6上的数值，当后续压力传感器6的数值发生变化，即可知晓固定机构出现松动，同时下拉底板19，通过连接杆18带动活塞17下降，从而在腔室16的内部营造负压环境，即可通过气压对木材进行辅助固定，通过设置测距仪12，可以对固定机构的夹持距离进行测量，同时通过对比两个测距仪12的测量数值，可以判断固定机构是否出现倾斜。
