1.本实用新型涉及挂车领域，尤其涉及一种货车用挂车。


背景技术：

2.半挂车，是车轴置于车辆重心(当车辆均匀受载时)后面，并且装有可将水平和垂直力传递到牵引车的联结装置的挂车。半挂车是现代运输行业中应用相当广泛的一种运输工具，半挂车在行驶时，其前端可与牵引车相连以被其支撑且牵引拖动，当半挂车不行驶时可将半挂车的前端与牵引车脱挂，为了在脱挂后对半挂车的前端进行支撑，在半挂车的前端底部都会设置有相应的支撑装置，这些支撑装置在半挂车行驶时一般被缩回，从而可靠地避免支腿与地面的接触，而在脱挂或者检修时用于协助支撑半挂车。
3.现有的半挂车支撑腿，在支撑在地面上时，地面上的碎石或者尖锐的杂物，不仅容易影响到支撑腿的支撑，使得支撑腿的支撑效果会降低，同时还会容易导致支撑腿损坏，因此需要设计一种货车用挂车。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种货车用挂车。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种货车用挂车，包括挂车主体，所述挂车主体的前后两端均通过安装机构连接有支撑腿，两所述支撑腿的下端均固定连接有底板，所述挂车主体的左端固定连接有横板，所述横板的上端固定连接有液压伸缩杆，所述液压伸缩杆的输出端贯穿横板，并与横板之间滑动连接，所述液压伸缩杆的输出端固定连接有移动支撑板，所述移动支撑板位于横板的下端，所述移动支撑板的下端设置连接有第一清理组件和第二清理组件，所述第二清理组件与第一清理组件连接，所述第一清理组件的前端设置连接有动力组件，所述动力组件提供给第一清理组件作业的动力。
6.进一步：所述支撑腿为液压缸伸缩腿。
7.进一步：所述安装机构包括耳板和螺栓，所述支撑腿的左右两端均固定连接有耳板，所述耳板通过螺栓与挂车主体连接，且螺栓与挂车主体连接。
8.进一步：所述第一清理组件包括轴承座、第一导向杆、第二导向杆、双向螺纹杆、移动座、推板、移动架和固定座，所述移动支撑板的下端固定连接有轴承座，所述轴承座设置有两个，且两轴承座均位于移动支撑板的下端，位于左端的轴承座固定连接有第二导向杆，位于右端的轴承座内部转动连接有双向螺纹杆，所述双向螺纹杆的圆周面螺纹连接有移动座，所述移动座的下端固定连接有推板，所述移动座设置有两组，一组移动座与双向螺纹杆螺纹连接，另一组移动座位于第二导向杆的圆周面上，并与第二导向杆滑动连接，且两组移动座均与推板固定连接，所述第二导向杆和双向螺纹杆之间通过移动架连接，所述第二导向杆与移动架固定连接，所述双向螺纹杆与移动架转动连接，所述移动架设置有两个，且两移动架分别对称分布在液压伸缩杆的前后两端，所述挂车主体的左端固定连接有固定座，
所述固定座的内部固定连接有第一导向杆，所述第一导向杆贯穿移动架，且移动架与第一导向杆滑动连接。
9.进一步：所述动力组件包括电机、主动轮、皮带和从动轮，位于前端的移动架上端固定连接有电机，所述电机的输出轴端固定连接有主动轮，所述双向螺纹杆的前端固定连接有从动轮，所述主动轮和从动轮之间通过皮带连接。
10.进一步：所述第二清理组件包括风机和t型可伸缩式软管，所述移动支撑板的下端固定连接有风机，所述风机的出风端固定连接有t型可伸缩式软管，所述t型可伸缩式软管远离风机的一端与推板固定连接，所述t型可伸缩式软管远离风机的一端倾斜向下。
11.进一步：两组移动座之间的长度大于底板的长度，所述第二导向杆和双向螺纹杆之间的距离大于底板的长度。
12.本实用新型具有如下有益效果：
13.与现有技术相比，该一种货车用挂车，通过在第一清理组件、第二清理组件和动力组件的相互配合下，在利用支撑腿支撑在地面之前，可以控制动力组件，使得第一清理组件开始作业，使得第一清理组件把地面上的碎石和尖锐物被推送并远离底板和支撑腿，同时第二清理组件也会开始作业，把地面上的灰尘和沙粒吹撒到四周，这样利用支撑腿带动底板下移到支撑在地面上时，不会轻易的受到碎石和尖锐物的影响，这样支撑腿和底板支撑在地面上更加稳定，同时支撑腿和底板不会轻易的受损。
附图说明

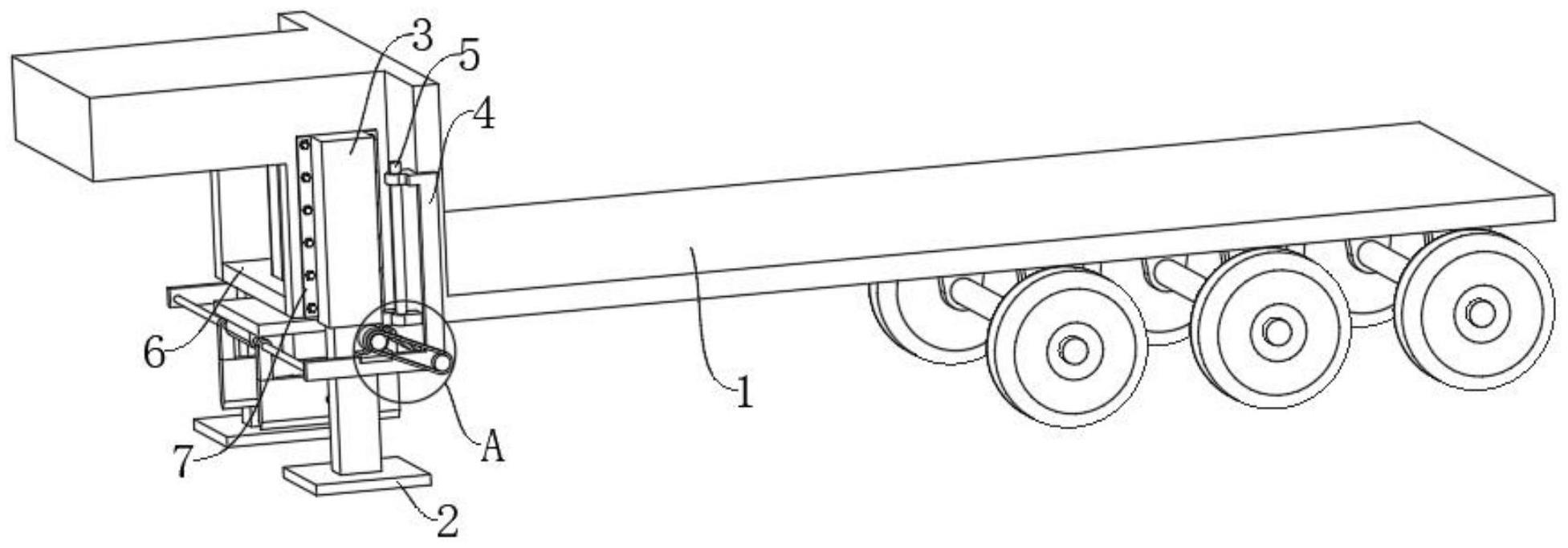

14.图1为本实用新型主视的整体结构示意图；
15.图2为本实用新型图1中a的放大结构示意图；
16.图3为本实用新型仰视的整体结构示意图；
17.图4为本实用新型图3中b的放大结构示意图；
18.图5为本实用新型图3中c的放大结构示意图。
19.图例说明：
20.1、挂车主体；2、底板；3、支撑腿；4、移动架；5、第一导向杆；6、横板；7、耳板；8、从动轮；9、主动轮；10、电机；11、皮带；12、固定座；13、液压伸缩杆；14、双向螺纹杆；15、推板；16、t型可伸缩式软管；17、移动座；18、轴承座；19、第二导向杆；20、风机；21、移动支撑板。
具体实施方式
21.参照图1-5，本实用新型提供的一种货车用挂车，包括挂车主体1，挂车主体1的前后两端均通过安装机构连接有支撑腿3，两支撑腿3的下端均固定连接有底板2，挂车主体1的左端固定连接有横板6，横板6的上端固定连接有液压伸缩杆13，液压伸缩杆13的输出端贯穿横板6，并与横板6之间滑动连接，液压伸缩杆13的输出端固定连接有移动支撑板21，移动支撑板21位于横板6的下端，移动支撑板21的下端设置连接有第一清理组件和第二清理组件，第二清理组件与第一清理组件连接，第一清理清理组件的前端设置连接有动力组件，动力组件提供给第一清理组件作业的动力。
22.工作时，在第一清理组件、第二清理组件和动力组件的相互配合下，可以把地面上的碎石和尖锐物被推送并远离底板2和支撑腿3，这样利用支撑腿3带动底板2下移到支撑在
地面上时，不会轻易的受到碎石和尖锐物的影响，这样支撑腿3和底板2支撑在地面上更加稳定，同时支撑腿3和底板2不会轻易的受损。
23.进一步：支撑腿3为液压缸伸缩腿。
24.工作时，这样可以根据挂车距离地面的高度，来调节支撑腿3距离地面的高度，进而使得支撑腿3可以带动底板2下移，并稳定的支撑在地面上。
25.进一步：安装机构包括耳板7和螺栓，支撑腿3的左右两端均固定连接有耳板7，耳板7通过螺栓与挂车主体1连接，且螺栓与挂车主体1连接。
26.工作时，在安装机构的作用下，使得支撑腿3可以稳定牢固的与挂车连接。
27.进一步：第一清理组件包括轴承座18、第一导向杆5、第二导向杆19、双向螺纹杆14、移动座17、推板15、移动架4和固定座12，移动支撑板21的下端固定连接有轴承座18，轴承座18设置有两个，且两轴承座18均位于移动支撑板21的下端，位于左端的轴承座18固定连接有第二导向杆19，位于右端的轴承座18内部转动连接有双向螺纹杆14，双向螺纹杆14的圆周面螺纹连接有移动座17，移动座17的下端固定连接有推板15，移动座17设置有两组，一组移动座17与双向螺纹杆14螺纹连接，另一组移动座17位于第二导向杆19的圆周面上，并与第二导向杆19滑动连接，且两组移动座17均与推板15固定连接，第二导向杆19和双向螺纹杆14之间通过移动架4连接，第二导向杆19与移动架4固定连接，双向螺纹杆14与移动架4转动连接，移动架4设置有两个，且两移动架4分别对称分布在液压伸缩杆13的前后两端，挂车主体1的左端固定连接有固定座12，固定座12的内部固定连接有第一导向杆5，第一导向杆5贯穿移动架4，且移动架4与第一导向杆5滑动连接。
28.工作时，首先启动液压伸缩杆13带动移动支撑板21下移，移动支撑板21下移会带动推板15下移，直到推板15下移到接触地面时，控制双向螺纹杆14的转动，进而可以使得移动座17带动推板15沿着第二导向杆19进行移动，随着推板15的移动，可以把底板2正下端地面上的碎石和尖锐物向外推离，并远离底板2，这样支撑腿3控制底板2下移到支撑在地面上时，更加稳定，底板2不会轻易的受到碎石和尖锐物的影响。
29.进一步：动力组件包括电机10、主动轮9、皮带11和从动轮8，位于前端的移动架4上端固定连接有电机10，电机10的输出轴端固定连接有主动轮9，双向螺纹杆14的前端固定连接有从动轮8，主动轮9和从动轮8之间通过皮带11连接。
30.工作时，启动电机10带动主动轮9转动，主动轮9转动在皮带11的作用下，可以带动从动轮8转动，从动轮8转动可以带动双向螺纹杆14转动，因此动力组件提供给双向螺纹杆14转动的动力。
31.进一步：第二清理组件包括风机20和t型可伸缩式软管16，移动支撑板21的下端固定连接有风机20，风机20的出风端固定连接有t型可伸缩式软管16，t型可伸缩式软管16远离风机20的一端与推板15固定连接，t型可伸缩式软管16远离风机20的一端倾斜向下。
32.工作时，启动风机20，从风机20中吹出的风从t型可伸缩式软管16中跑出，这些风可以把底板2下端地面上的灰尘和杂质进行吹散，这样底板2下端的地面更加干净，利用支撑腿3和底板2支撑在地面上时会更加稳定。
33.进一步：两组移动座17之间的长度大于底板2的长度，第二导向杆19和双向螺纹杆14之间的距离大于底板2的长度。
34.工作时，这样随着双向螺纹杆14的转动，可以使得移动座17带动推板15顺利的沿
着导向杆进行移动，推板15可以顺利的移动到底板2的下端，并推动位于底板2下端的碎石和尖锐物远离底板2。
35.工作原理：
36.使用时，在启动支撑腿3前，首先启动液压伸缩杆13带动移动支撑板21下移，移动支撑板21下移会带动推板15下移，直到推板15下移到接触地面时，关闭液压伸缩杆13，接着启动电机10和风机20，电机10会带动主动轮9转动，主动轮9转动在皮带11的作用下，可以带动从动轮8转动，从动轮8转动可以带动双向螺纹杆14转动，双向螺纹杆14的转动可以使得移动座17带动推板15沿着第二导向杆19进行移动，随着推板15的移动，可以把底板2正下端地面上的碎石和尖锐物向外推离，并远离底板2，这样支撑腿3控制底板2下移到支撑在地面上时，更加稳定，底板2不会轻易的受到碎石和尖锐物的影响，同时推板15会带动t型可伸缩式软管16拉伸，而从风机20中吹出的风从t型可伸缩式软管16中跑出，这些风可以把底板2下端地面上的灰尘和杂质进行吹散，这样底板2下端的地面更加干净，利用支撑腿3和底板2支撑在地面上时会更加稳定，进而使得挂车主体1可以稳定的支撑在地面上。
37.最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
