1.本实用新型涉及清洁工具技术领域，尤其涉及一种多功能清洁工具刷。


背景技术：

2.清洁刷，也称为刷子，一般指用于清洗各种灰尘、污渍、残留物的工具，以保持物品的干净卫生，清洁刷作为人们日常生活必不可少的清洁用具，消耗量大。
3.现有的清洁工具刷只有清理一种功能，一些粘附住的固定脏物无法有效地清理掉，这时就需要利用刮刀来进行清理，使得效率变慢，也使得经济成本提高，并且现有的清洁工具刷的长度也是固定的，无法对较高处的地方进行清理，只能工作人员通过踩着凳子之类的清理进行，容易使工作人员受伤。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能清洁工具刷。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种多功能清洁工具刷，包括固定柱和限位柱，所述固定柱的下端固定连接有刷板，所述刷板的上端设置有卡合机构，所述限位柱的中部设置有升降机构，所述卡合机构包括连接块一，所述连接块一的一端固定连接在限位柱的底端，所述连接块一的中部滑动连接有拉动柱一，所述拉动柱一的下端滑动连接在卡块的中部，所述卡块的外壁固定连接在固定柱的顶端，所述固定柱的顶端滑动连接有拉动柱二，所述拉动柱二的上端滑动连接在连接块二的中部。
6.作为上述技术方案的进一步描述：
7.所述卡合机构还包括弹簧一，所述弹簧一的一端与连接块一相连，所述弹簧一的另一端与拉动柱一相连。
8.作为上述技术方案的进一步描述：
9.所述卡合机构还包括弹簧二，所述弹簧二的一端与连接块二相连，所述弹簧二的另一端与拉动柱二相连。
10.作为上述技术方案的进一步描述：
11.所述升降机构包括升降柱，所述升降柱的外壁滑动连接在限位柱的内部，所述升降柱的外壁固定连接有螺栓，所述螺栓的外壁螺纹连接有螺帽。
12.作为上述技术方案的进一步描述：
13.所述连接块二的一端固定连接在升降柱的外壁上。
14.作为上述技术方案的进一步描述：
15.所述升降柱的底端转动连接有转动球，所述转动球的底端转动连接在固定柱的顶端。
16.作为上述技术方案的进一步描述：
17.所述刷板的外壁固定连接有刮刀。
18.本实用新型具有如下有益效果：
19.1、本实用新型中，首先通过卡合机构和转动球能够带动刷板进行不同方向的调节，能够选择使用刷板进行清理或者使用刮刀来进行清理，这样就不需要再准备专门的刮刀进行使用，使得成本得到降低，使得效率得到提高，也使得灵活性提高。
20.2、本实用新型中，通过升降机构能够对刷板的长度进行调节，这样就方便对较高的地方的脏物进行清理，这样就不需要再通过踩凳子之类的去辅助进行清理，也就不容易使工作人员受伤。
附图说明

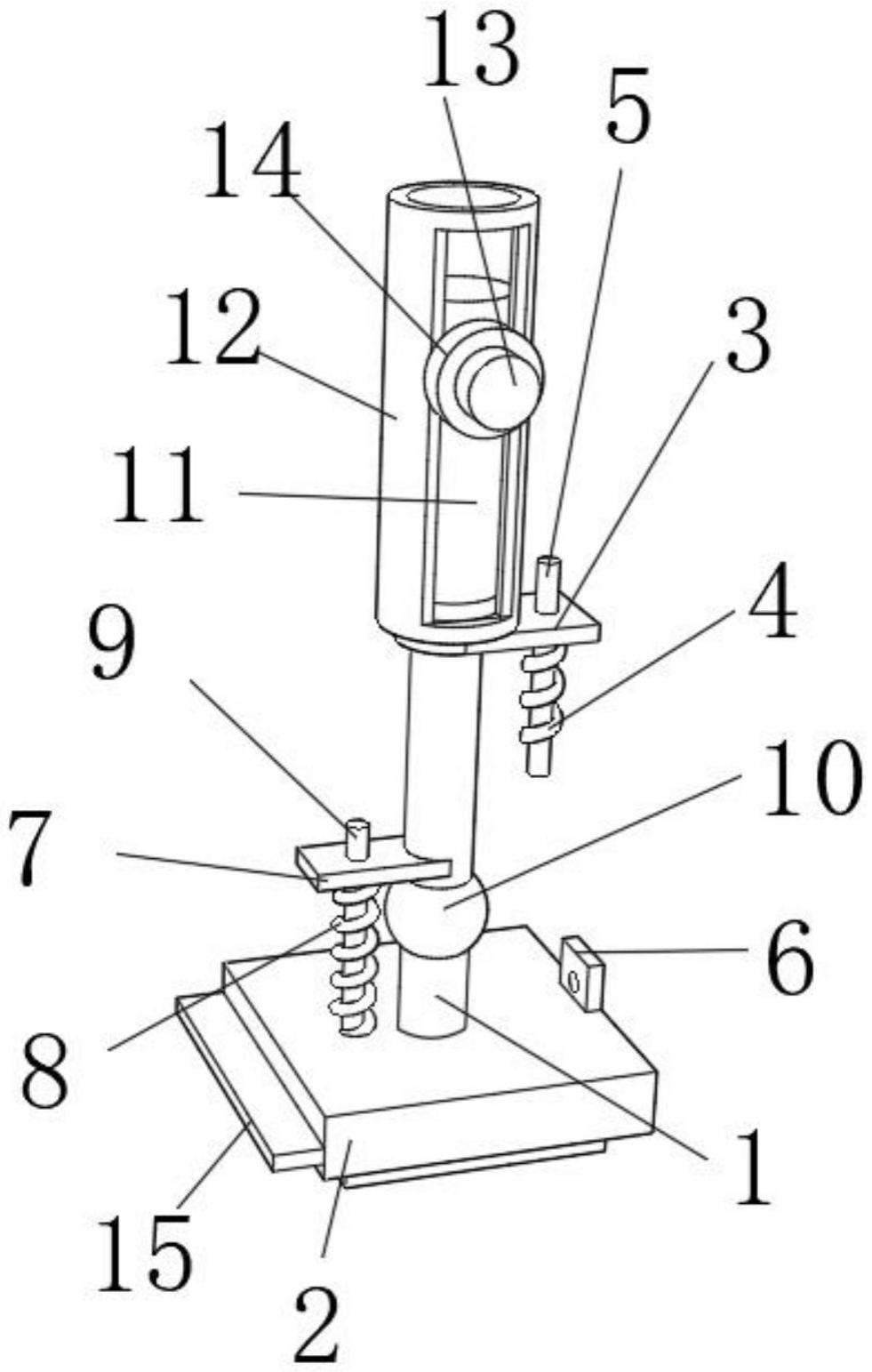

21.图1为本实用新型提出的一种多功能清洁工具刷得立体图；
22.图2为本实用新型提出的一种多功能清洁工具刷的刷板示意图；
23.图3为本实用新型提出的一种多功能清洁工具刷的升降机构示意图。
24.图例说明：
25.1、固定柱；2、刷板；3、连接块一；4、弹簧一；5、拉动柱一；6、卡块；7、连接块二；8、弹簧二；9、拉动柱二；10、转动球；11、升降柱；12、限位柱；13、螺栓；14、螺帽；15、刮刀。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.参照图1-3，本实用新型提供的一种实施例：一种多功能清洁工具刷，包括固定柱1和限位柱12，固定柱1的下端固定连接有刷板2，刷板2的上端设置有卡合机构，限位柱12的中部设置有升降机构，卡合机构包括连接块一3，连接块一3的一端固定连接在限位柱12的底端，连接块一3的中部滑动连接有拉动柱一5，拉动柱一5的下端滑动连接在卡块6的中部，卡块6的外壁固定连接在固定柱1的顶端，固定柱1的顶端滑动连接有拉动柱二9，拉动柱二9的上端滑动连接在连接块二7的中部，当需要使用刷板2进行工作时，工作人员通过弹簧二8的弹力就能够将拉动柱二9卡入到刷板2的槽孔内部，这样就能够对刷板2起到限位固定的作用，就能够使用刷板2进行工作清理，然后当需要使用刮刀15进行清理时，工作人员将拉动柱二9向上拉动，这样就能够使得刷板2通过转动球10进行转动，在转动的同时，工作人员将拉动柱一5向上拉动，这样再转动好刷板2后，工作人员将拉动柱一5卡入到卡块6的中部，这样就能够将刷板2竖起来，对刷板2起到限位固定的作用，使得刮刀15朝下，这样就方便利用刮刀15进行工作，这样就不需要再准备专门的刮刀进行使用，使得成本得到降低，使得效率得到提高，也使得灵活性提高。
28.卡合机构还包括弹簧一4，弹簧一4的一端与连接块一3相连，弹簧一4的另一端与拉动柱一5相连，通过弹簧一4的弹力能够将拉动柱一5卡入到卡块6的内部，卡合机构还包括弹簧二8，弹簧二8的一端与连接块二7相连，弹簧二8的另一端与拉动柱二9相连，通过弹簧二8的弹力能够将拉动柱二9卡入到刷板2的内部，升降机构包括升降柱11，升降柱11的外壁滑动连接在限位柱12的内部，升降柱11的外壁固定连接有螺栓13，螺栓13的外壁螺纹连
接有螺帽14，连接块二7的一端固定连接在升降柱11的外壁上，升降柱11的底端转动连接有转动球10，转动球10的底端转动连接在固定柱1的顶端，当需要对较高的地方进行清理时，工作人员将螺帽14拧下来，这样就能够使得升降柱11在限位柱12的内部滑动，这样就能够将刷板的距离拉长，然后当调节好位置后，工作人员再将螺帽14拧到螺栓13的外壁上，这样就能够利用螺帽14和限位柱12将升降柱11限位固定住，能够防止升降柱11自己晃动掉落，这样就方便对较高的地方的脏物进行清理，这样就不需要再通过踩凳子之类的去辅助进行清理，也就不容易使工作人员受伤，刷板2的外壁固定连接有刮刀15。
29.工作原理：首先当需要使用刷板2进行工作时，工作人员通过弹簧二8的弹力就能够将拉动柱二9卡入到刷板2的槽孔内部，这样就能够对刷板2起到限位固定的作用，就能够使用刷板2进行工作清理，然后当需要使用刮刀15进行清理时，工作人员将拉动柱二9向上拉动，这样就能够使得刷板2通过转动球10进行转动，在转动的同时，工作人员将拉动柱一5向上拉动，这样在转动好刷板2后，工作人员将拉动柱一5卡入到卡块6的中部，这样就能够将刷板2竖起来，对刷板2起到限位固定的作用，使得刮刀15朝下，这样就方便利用刮刀15进行工作，这样就不需要再准备专门的刮刀进行使用，使得成本得到降低，使得效率得到提高，也使得灵活性提高，然后当需要对较高的地方进行清理时，工作人员将螺帽14拧下来，这样就能够使得升降柱11在限位柱12的内部滑动，这样就能够将刷板的距离拉长，然后当调节好位置后，工作人员再将螺帽14拧到螺栓13的外壁上，这样就能够利用螺帽14和限位柱12将升降柱11限位固定住，能够防止升降柱11自己晃动掉落，这样就方便对较高的地方的脏物进行清理，这样就不需要再通过踩凳子之类的去辅助进行清理，也就不容易使工作人员受伤。
30.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
