1.本技术涉及电动清洁工具领域，具体而言，涉及一种多功能电动刷头。


背景技术：

2.随着社会的发展，人民的生活水平越来越高，电动清洁工具在工业、服务业、家庭等地方越来越被广泛使用，例如使用电动清洁刷清洁地面。但是对于一些电动清洁刷使用就会发现，现有的清洁刷的刷头不具备调节功能，存在清洁死角，而且功能单一，使用范围有局限性，效果差，不够灵活。


技术实现要素：

3.为了弥补以上不足，本技术提供了一种多功能电动刷头结构，旨在改善上述背景技术中提到的问题。
4.本技术实施例提供了一种多功能电动刷头结构，所述电动刷头包括控制部、执行部、固定件和工作刷头；所述控制部与所述执行部通过所述固定件转动的连接；所述控制部与所述执行部电连接；所述执行部可自转；所述执行部连接所述工作刷头；
5.所述控制部包括：控制部连接固定孔、灯开关键、电动刷开关键、太阳能板、防水硅胶块、触摸显示屏、顶部充电口、声孔、走线孔、硅胶块内充电口、声控模块、电源和控制中心；所述灯开关键、电动刷开关键、太阳能板、触摸显示屏、顶部充电口、硅胶块内充电口、声控模块和控制中心均与电源电连接；所述灯开关键、电动刷开关键、太阳能板、触摸显示屏、顶部充电口、硅胶块内充电口和声控模块均与控制中心电连接；
6.可选地，所述固定件具有弹性，所述固定件包括弯钩、缺口、矩形凸起和圆弧凸起，所述弯钩位于所述固定件的底面上，所述缺口、矩形凸起、圆弧凸起位于所述固定件的侧面上。
7.可选地，所述执行部包括执行部连接固定孔、电动马达、固定连接元件、执行部下盖、执行部本体、执行部上盖和自转限定装置；所述执行部连接固定孔位于所述执行部上盖上；所述执行部上盖固定在所述执行部本体上方；所述执行部下盖固定在所述执行部本体下方；所述电动马达位于所述执行部本体内部，固定在所述执行部下盖上；所述电动马达输出轴与固定连接元件连接。
8.进一步地，所述固定连接元件包括卡口和定位凸缘；所述工作刷头有卡块、腔体和凹缘；所述卡块与所述卡口卡接，所述腔体容纳所述固定连接元件，所述凹缘与所述定位凸缘对应；所述工作刷头连接所述固定连接元件。
9.进一步地，所述执行部本体包括照明灯、转动提示、自转卡齿、自转转动块和自转滑槽；所述自转限定装置与自转卡齿配合；所述执行部上盖与自转转动块配合；所述执行部上盖与自转滑槽配合。
10.进一步地，所述自转限定装置包括自转限定按键、自转限定装置固定架、弹簧和自转限定卡块；与所述自转限定按键同侧的所述固定件包括孔；所述自转限定装置固定在所
述执行部上盖内。
11.进一步地，所述执行部上盖包括自转固定块、自转滑轨、自转限定装置固定架固定螺纹孔、自转限定卡块容纳槽。
12.进一步地，所述自转限定装置固定架固定在所述自转限定装置固定架固定螺纹孔上；所述自转限定装置固定架与所述自转限定卡块容纳槽共同安放自转限定卡块；所述弹簧位于所述自转限定卡块与所述自转限定装置固定架之间；所述自转滑轨位于所述自转滑槽内，所述自转固定块与所述自转转动块位于同一水平面，所述自转限定卡块与所述自转卡齿啮合。
13.进一步地，所述固定连接元件包括至少一个第一磁铁；所述工作刷头对应位置包括至少一个第二磁铁；所述第一磁铁与所述第二磁铁相吸。
14.可选地，所述电动刷头包括伸缩杆；所述伸缩杆上有电连接螺纹插头和按键；所述电连接螺纹插头与所述按键电连接；所述伸缩杆与所述控制部电连接。
15.可选地，所述电动刷头包括充电底座；所述充电底座上有有充电连接处和凹槽。
16.与现有技术相比，本技术的有益效果是：区别于现有技术，本技术提供一种多功能电动刷头包括控制部、执行部、固定件、工作刷头；控制部与执行部的相对转动及执行部的自转，得到更大的清洁范围。还可以根据需要更换不同的工作刷头，达到更好的清洁效果，甚至应用至不同领域，例如加装除草工作刷头除草、加装扇叶工作刷头制造风力散热等。而且电动刷头可以手持进行清洁工作，清理清洁死角，也可以安装伸缩杆，应付一般场景。还有照明灯以照亮待清洁地方。同时执行部与伸缩杆上设计了能够相互配合达到固定及电连接效果的设计，使得伸缩杆也可以控制电动刷头工作。
附图说明
17.为了更清楚地说明本技术实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本技术的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

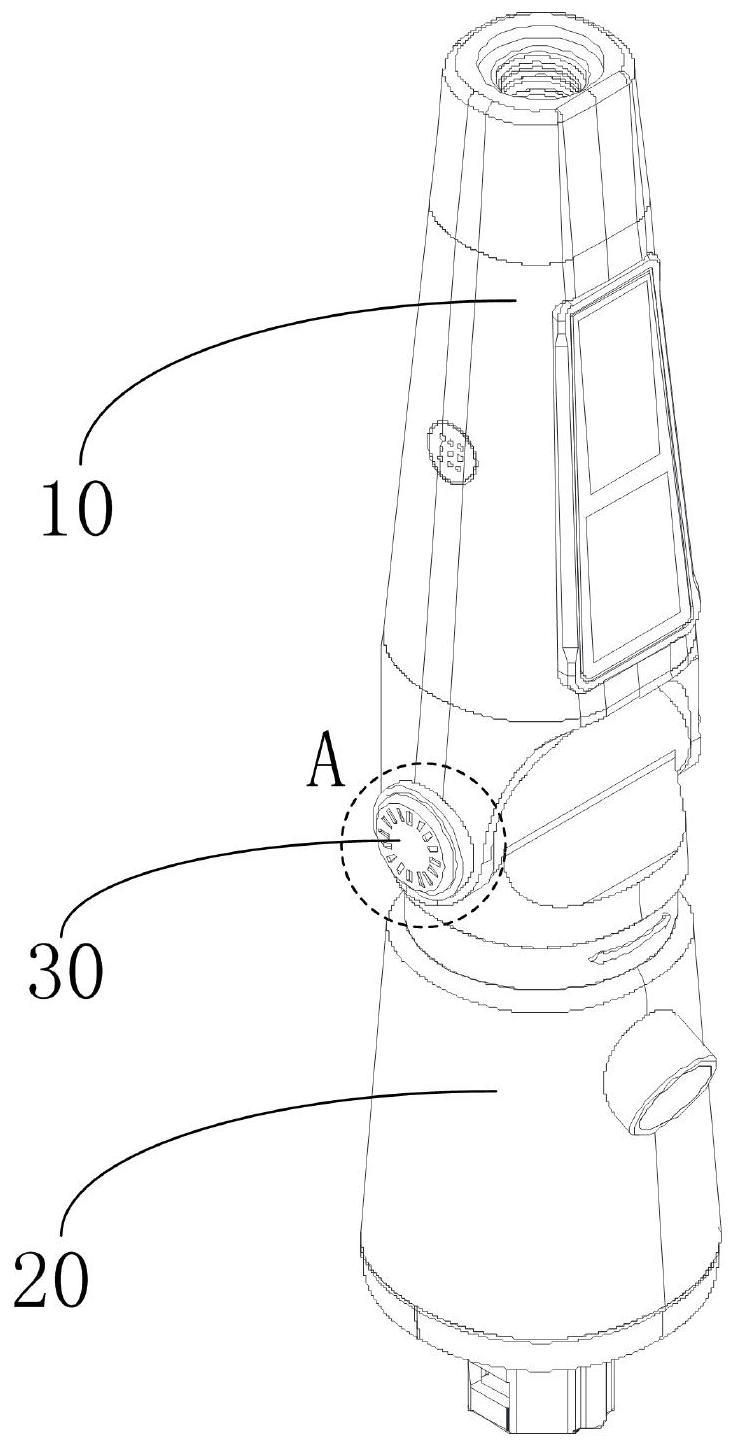

18.图1是本技术实施例提供的一种多功能电动刷头的的结构示意图；
19.图2是图1中a处的内部放大结构示意图；
20.图3是本技术实施例提供的固定件的结构示意图；
21.图4是本技术实施例提供的控制部第一结构示意图；
22.图5是本技术实施例提供的控制部第二结构示意图；
23.图6是本技术实施例提供的执行部第一结构示意图；
24.图7是本技术实施例提供的执行部第二结构示意图；
25.图8是本技术实施例提供的与自转限定装置同侧固定件的示意图；
26.图9是本技术实施例提供的自转限定装置的结构示意图；
27.图10是本技术实施例提供的执行部本体的顶部结构示意图；
28.图11是本技术实施例提供的执行部上盖的结构示意图；
29.图12是本技术实施例提供的工作刷头的结构示意图；
30.图13是本技术实施例提供的执行部与工作刷头的卡接示意图；
31.图14是本技术实施例提供伸缩杆的结构示意图；
32.图15是本技术实施例提供伸缩杆接入电动刷头的示意图；
33.图16是本技术实施例提供的充电底座的结构示意图；
34.图17是本技术实施例提供的充电底座为电动刷头充电的示意图；
35.图18是本技术实施例提供的多种工作刷头示意图；
36.图19是本技术实施例提供的不同领域工作刷头示意图。
具体实施方式
37.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行描述。
38.请参阅图1-图3，电动刷头包括控制部10、执行部20、固定件30；控制部10与执行部20通过固定件30转动的连接，从而控制部10与执行部20可以相对转动调节角度。
39.控制部10下方包括控制部连接固定孔11，执行部20上方包括执行部连接固定孔21，控制部连接固定孔11包括凹槽111，执行部连接固定孔21包括卡齿211。固定件30具有弹性，固定件30包括弯钩31、缺口32、矩形凸起33和圆弧凸起34，弯钩31位于固定件30的底面上，缺口32、矩形凸起33、圆弧凸起34位于固定件30的侧面上。当控制部连接固定孔11与执行部连接固定孔21重合时，由于固定件30具有弹性，固定件30可以穿过控制部连接固定孔11和执行部连接固定孔21，其中矩形凸起33卡入凹槽111，圆弧凸起34卡入卡齿211，弯钩31伸入至执行部连接固定孔21的内部，控制部10与执行部20连接，可以进行相对转动。
40.请参阅图4-图5，控制部10包括：控制部连接固定孔11、灯开关键12、电动刷开关键13、太阳能板14、防水硅胶块15、触摸显示屏16、顶部充电口17、声孔18、走线孔19、硅胶块内充电口(图中未示出)、声控模块(图中未示出)、电源(图中未示出)和控制中心(图中未示出)。
41.灯开关键12、电动刷开关键13、太阳能板14、触摸显示屏16、顶部充电口17、硅胶块内充电口(图中未示出)、声控模块(图中未示出)和控制中心(图中未示出)均与电源(图中未示出)电连接。灯开关键12、电动刷开关键13、太阳能板14、触摸显示屏16、顶部充电口17、硅胶块内充电口(图中未示出)和声控模块(图中未示出)均与控制中心(图中未示出)电连接。控制中心(图中未示出)是控制部10的总控制部分，负责控制控制部10的功能装置。触摸显示屏16显示当前电动刷头状态，并控制电动刷头的工作状态，电源(图中未示出)为整个电动刷头装置供电，太阳能板14为电源(图中未示出)充电。声控模块(图中未示出)安装在与声孔18对应的控制部10内部，方便接收从声孔18中传入的声音，并根据声音控制电动刷头的工作状态。硅胶块内充电口可以是type-c接口和/或usb接口等，用于连接外部电源充电。
42.请参阅图6-图11，执行部20包括执行部连接固定孔21、电动马达22、固定连接元件23、执行部下盖24、执行部本体25、执行部上盖26、自转限定装置27。执行部连接固定孔21位于执行部上盖26上。执行部下盖24上固定有电动马达22，执行部下盖24通过螺钉固定在执行部本体25下方，从而电动马达22位于执行部本体25内部，电动马达22输出轴与固定连接元件23连接，从而电动马达22转动带动固定连接元件23转动。固定连接元件23上包括卡口231、定位凸缘232和第一磁铁233。定位凸缘232用于定位，第一磁铁233用于吸附工作刷头40，卡口231用于连接工作刷头40，可以根据需要在固定连接元件23上更换不同的工作刷头
40。执行部本体25包括照明灯251、转动提示252、自转卡齿253、自转转动块254、自转滑槽255，照明灯251用于工作时提供光源，照亮需要处理的位置，从而达到更好的处理效果，转动提示252用于提示使用人员转动方向。执行部上盖26包括自转固定块261、自转滑轨262、自转限定装置固定架固定螺纹孔263、自转限定卡块容纳槽264。电动马达22与照明灯251与控制部10电连接，连接线可通过走线孔19。从而灯开关键12与电动刷开关键13分别控制照明灯251与电动马达22的工作状态。同时触摸显示屏16、声控模块(图中未示出)也可以控制照明灯251与电动马达22的工作状态。
43.自转限定装置27包括自转限定按键271、自转限定装置固定架272、弹簧273、自转限定卡块274。自转限定装置固定架272通过螺钉固定在自转限定装置固定架固定螺纹孔263上，自转限定装置固定架272与自转限定卡块容纳槽264共同安放自转限定卡块274，方便自转限定卡块274的移动。在自转限定卡块274与自转限定装置固定架272之间还包括帮助自转限定卡块274复位的弹簧273。在与自转限定按键271同侧的固定件30包括孔35，孔35方便自转限定按键271通过，从而让自转限定按键271与自转限定卡块274接触并固定在同侧的固定件30上，从而整个自转限定装置27固定在执行部上盖26内。执行部上盖26安装在执行部本体25上，自转滑轨262位于自转滑槽255内，自转固定块261与自转转动块254位于同一水平面，自转限定卡块274上的卡齿与自转卡齿253啮合，从而自转限定装置27限制执行部本体25的转动。
44.整个自转的工作过程为：执行部上盖26与固定在执行部上盖26上的自转限定装置27不动，执行部本体25以及固定在执行部本体25的装置元件转动。转动过程中，自转滑轨262不动，自转滑槽255转动，自转固定块261不动，自转转动块254转动。当自转转动块254转动至与自转固定块261接触时，无法在同一方向上继续转动，从而自转固定块261与自转转动块254配合限制执行部本体25的转动角度。
45.整个自转的操作过程为：按下自转限定按键271，推动自转限定卡块274移动，弹簧273受到压缩，自转限定卡块274的卡齿与自转卡齿253脱离啮合，转动执行部本体25，直到转动到适宜的角度，松开自转限定按键271，自转限定卡块274在弹簧273复位作用下让其上的卡齿与自转卡齿253继续啮合，从而固定执行部本体25。
46.请参阅图12-图13，电动刷头包括工作刷头40，工作刷头40包括卡块41、腔体42、凹缘43和第二磁铁45，卡块41与卡口231卡接，腔体42用于容纳固定连接元件23，其内部形状与固定连接元件23相对应，凹缘43位于腔体42上，其形状与凸缘232相对应，方便固定连接元件23在腔体42中的定位，第二磁铁45与固定连接元件23上的磁铁233相吸，从而方便工作刷头40与固定连接元件23的固定与拆卸。此种工作刷头40的刷头底面44连接固定有魔术贴(图中未示出)，用魔术贴(图中未示出)连接工具，执行工作任务。
47.请参阅图14-图15，电动刷头包括伸缩杆50。伸缩杆50本身可以伸缩调节，其上有电连接螺纹插头51和按键52。电连接螺纹插头51和按键52电连接，电连接螺纹插头51与控制部10的顶部充电口17配合电连接，从而伸缩杆50固定电连接在控制部10上，从而按键52可以控制电动刷头的工作状态。
48.请参阅图16-图17，电动刷头包括充电底座60。充电底座60外接电源，可通过相配对的插头，为整个电动刷头装置供电，其上有充电连接处61和凹槽62。控制部10的顶部充电口17配对插入凹槽62，充电连接处61从而为电动刷头充电。
49.请参阅图18-图19，电动刷头可以根据需要更换不同的工作刷头40，甚至可以更换不同领域的工作刷头40，图19中左侧的工作刷头40为除草工作刷头，可以用于除草工作；图19中右侧的工作刷头40为扇叶工作刷头，可以用于散热。
50.本技术实施例中,电动刷头可以根据需要安装拆卸伸缩杆50，并且伸缩杆50可以控制电动刷头的工作状态。拆卸伸缩杆50后，可以手持电动刷头进行清洁工作，以应付安装伸缩杆后的电动刷头的清洁死角，并且通过控制部10与执行部20相对转动，执行部20的自转，得到更大的清洁范围。还可以根据需要更换不同的工作刷头40，达到更好的清洁效果。甚至更换不同领域的工作刷头，进行不同领域的工作，扩展电动刷头的应用范围。电动刷头可以根据需要选择合适的充电方式，既可以通过控制部10上硅胶块内充电口(图中未示出)外接type-c和/或usb充电线作为充电方式，也可以选择使用充电底座60作为充电方式。该两项充电方式可以根据不同的环境进行选择。
51.以上仅为本技术的实施例而已，并不用于限制本技术的保护范围，对于本领域的技术人员来说，本技术可以有各种更改和变化。凡在本技术的精神和原则之内，所作的任何修改、改进或等同替换等，均应包含在本技术的保护范围之内。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
