1.本实用新型涉及清洁用具技术领域，尤其是涉及一种铲子和刷子的组合工具。


背景技术：

2.清洁刷是清洁工具的一种，可通过施加压力来擦洗表面或区域，以快速、轻松地清除灰尘和碎片。无柄刷子可用于细处清洁，施加额外压力可清除顽固污渍和灰尘，长柄刷子/洗地刷特别适用于硬地板表面。软毛刷可快速清除灰尘和污渍，还可保护精密表面免受损坏，硬毛刷/超硬毛刷适用于处理重污染区域。清洁铲可以从侧面施力将附着在物体上的脏污物铲掉，去除各种顽固的污迹，特别对于厚度较大的污渍块清除效果更好
3.现有的清洁刷和清洁铲一般是分开使用，功能单一，当需要清洁卫生时，需要携带多种清洁工具，操作过程中经常更换清洁工具，加大人们的清洁负担，清洁效率低。
4.授权公告号为cn 202283527 u的专利文件中公开了刷子与铲子组合工具，由三角铲、刷柄手柄、连接块一、连接块二、活动棒、滚筒、螺丝杆、外螺帽、支撑条、硬毛刷、活动孔、内螺帽及活动洞构成，刷柄手柄一端设置三角铲，另一端设置连接块一，三角铲中部对应的两侧分别设置螺丝杆，硬毛刷的两端分别设置支撑条，支撑条另一端设置活动孔。该组合工具在使用时不方便手持且硬毛刷在使用时容易改变角度，影响施力，清洁效果有限。


技术实现要素：

5.本实用新型的目的在于提供一种铲子和刷子的组合工具，以解决现有技术中清洁刷和清洁铲分开使用，功能单一、清洁效率低的问题，本实用新型的铲子和刷子的组合工具兼具铲子和刷子的功能，使其在清洁物体表面脏污时铲子和刷子配合使用，能随时改变使用功能，使用灵活性强，大大的提高了清洁效率。
6.本实用新型提供的一种铲子和刷子的组合工具，包括刷子本体和铲子本体，所述刷子本体包括刷柄和刷头，所述刷头连接于所述刷柄的前端，在所述刷头的一侧设置有刷丝，所述刷丝形成的刷面与所述刷柄的中心轴之间呈锐角设置，所述铲子本体呈板状结构且其一端贴靠于所述刷头背离所述刷丝的一面上设置另一端延伸至所述刷柄的前侧。
7.作为本实用新型的一个优选方案，所述铲子本体包括连接段和铲头段，所述连接段与所述刷头连接，所述铲头段凸出于所述刷头的前端设置，所述连接段与所述铲头段之间呈钝角设置且所述铲头段向背离所述刷丝的一侧倾斜设置。
8.作为本实用新型的一个优选方案，所述铲子本体呈梯形板状结构，所述铲子本体的窄边端连接于所述刷头上且所述铲子本体的中线在所述刷头的中线上，所述铲子本体的宽边端凸出于所述刷头前端设置。
9.作为本实用新型的一个优选方案，所述铲子本体的窄边端宽度小于所述刷头的宽度，所述铲子本体的宽边端宽度大于所述刷头的宽度。
10.作为本实用新型的一个优选方案，所述刷头呈长方形状，所述刷柄呈长杆状，所述刷柄与所述刷头一端平滑连接，所述铲子本体连接于所述刷头上远离所述刷柄的一端。
11.作为本实用新型的一个优选方案，在所述刷柄上远离所述刷头的一端设置有穿孔。
12.作为本实用新型的一个优选方案，所述刷丝为镀锌钢丝。
13.作为本实用新型的一个优选方案，所述铲子本体为镀锌钢板。
14.与现有技术相比，本实用新型有以下积极效果：
15.本实用新型提供的铲子和刷子的组合工具，通过包括刷子本体和铲子本体，所述刷子本体包括刷柄和刷头，所述刷头连接于所述刷柄的前端，在所述刷头的一侧设置有刷丝，所述刷丝形成的刷面与所述刷柄的中心轴之间呈锐角设置，所述铲子本体呈板状结构且其一端贴靠于所述刷头背离所述刷丝的一面上设置另一端延伸至所述刷柄的前侧。本实用新型的铲子和刷子的组合工具通过将刷子本体和铲子本体组合连接，且刷丝和铲子本体均连接于刷头上，当该组合工具在使用时可以通过手持刷柄利用刷丝刷除污垢或利用铲子本体铲除污垢，随时根据需求改变手持角度即可改变使用用途，操作灵活且方便，提高清洁效率。另外，由于铲子本体贴靠于刷头的背面设置，使该组合工具在使用刷子或铲子功能时互不影响。刷丝形成的刷面与刷柄的中心轴之间呈锐角设置，使该组合工具用于刷除污垢时能够，便于手持刷柄并利于按压刷头来对清洁物理的表面施力，以使清洁效果更好。本实用新型的铲子和刷子的组合工具兼具铲子和刷子的功能，使其在清洁物体表面脏污时铲子和刷子配合使用，能随时改变使用功能，使用灵活性强，大大的提高了清洁效率，并能够应用于多种清洁场所，如去除厨房台面上的油污、去除墙面上粘贴的墙纸广告，清理装修后底面上的沾染物等，用途广泛，实用性强。
附图说明
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

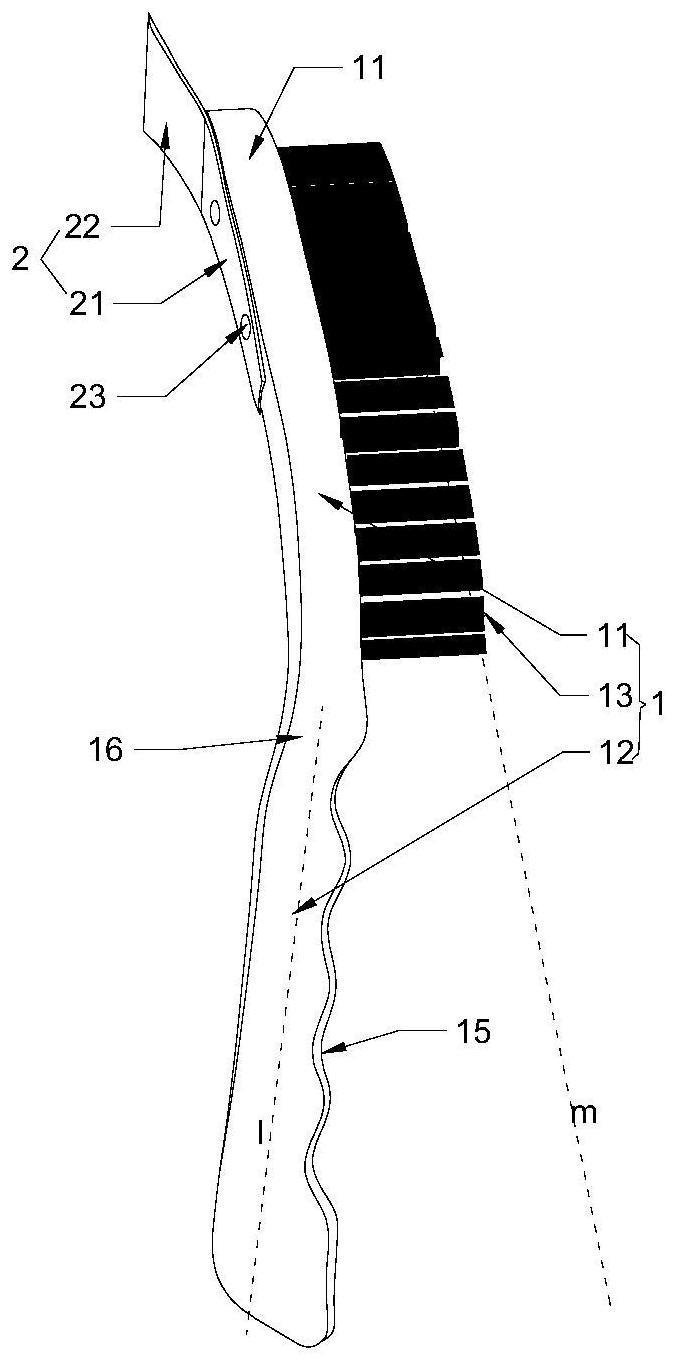

17.图1为本实用新型的铲子和刷子的组合工具侧面的结构示意图；
18.图2为本实用新型的铲子和刷子的组合工具背面的结构示意图。
19.图中：1、刷子本体；11、刷头；12、刷柄；13、刷丝；14、穿孔；15、防滑纹；16、过渡段；2、铲子本体；21、连接段；22、铲头段；23、螺钉。
具体实施方式
20.在本实用新型的描述中，需要说明的是，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
21.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地
连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可视具体情况理解上述术语在本实用新型中的具体含义。
22.下面结合附图对本实用新型的具体实施方式做进一步详细的说明。
23.实施例1：
24.本实施例提供的一种铲子和刷子的组合工具，如图1-图2所示，包括刷子本体1和铲子本体2。刷子本体1包括刷柄12和刷头11，刷头11连接于刷柄12的前端。在刷头11的一侧设置有刷丝13，刷丝13形成的刷面与刷柄12的中心轴之间呈锐角设置。铲子本体2呈板状结构且其一端贴靠于刷头11背离刷丝的一面上设置另一端延伸至刷柄12的前侧。
25.本实施例的铲子和刷子的组合工具通过将刷子本体1和铲子本体2组合连接，且刷丝13和铲子本体2均连接于刷头11上，当该组合工具在使用时可以通过手持刷柄12利用刷丝13刷除污垢或利用铲子本体2铲除污垢，随时根据需求改变手持角度即可改变使用用途，操作灵活且方便，提高清洁效率。另外，由于铲子本体2贴靠于刷头11的背面设置，使该组合工具在使用刷子或铲子功能时互不影响。刷丝13形成的刷面与刷柄12的中心轴之间呈锐角设置，即图1中线l与线m之间呈锐角设置，使该组合工具用于刷除污垢时能够，便于手持刷柄12并利于按压刷头11来对清洁物理的表面施力，以使清洁效果更好。
26.本实施例的铲子和刷子的组合工具兼具铲子和刷子的功能，使其在清洁物体表面脏污时铲子和刷子配合使用，能随时改变使用功能，使用灵活性强，大大的提高了清洁效率，并能够应用于多种清洁场所，如去除厨房台面上的油污、去除墙面上粘贴的墙纸广告，清理装修后底面上的沾染物等，用途广泛，实用性强。
27.优选地，铲子本体2包括连接段21和铲头段22，连接段21与刷头11连接，铲头段22凸出于刷头11的前端设置。连接段21与铲头段22之间呈钝角设置且铲头段22向背离刷丝13的一侧倾斜设置。铲头段22与刷丝13形成的刷面之间呈夹角设置。
28.本实施例的组合工具在使用刷丝13刷除污垢时，手持刷柄12使刷头上连接铲子本体2的一侧朝上，当使用铲头段22铲除污垢时，可以手持刷柄12并使刷柄12抬起一定角度，使铲头段22接触清洁表面，也可以反持刷柄12使刷头上连接刷丝13的一侧朝上，使铲头段22接触清洁表面，根据实用需求，可以灵活调整使用角度，实用且方便。
29.优选地，如图1和图2所示，铲子本体2呈梯形板状结构，铲子本体2的窄边端连接于刷头11上且铲子本体2的中线在刷头11的中线n上。铲子本体2的宽边端凸出于刷头11前端设置。铲子本体2的窄边端为连接段21，连接段21通过螺钉23连接于刷头11上，螺钉23设置有两个，两个螺钉23设置在铲子本体2的中线上。铲子本体2的宽边端为铲头段22。
30.铲子本体2与刷头11固定牢靠，且铲子本体2凸出至刷头11前侧的一端较宽，增加铲子的面积，能够提高污垢的铲除效率。
31.优选地，铲子本体2的窄边端宽度小于刷头11的宽度，铲子本体2的宽边端宽度大于刷头11的宽度，以使连接段21与刷头11连接稳固，并增大铲头段22的面积。
32.优选地，刷头11呈长方形状，使刷丝13形成的刷面呈长方形状，增大刷丝13的面积。刷柄12呈长杆状，刷柄12与刷头11一端平滑连接，铲子本体2连接于刷头11上远离刷柄12的一端。刷柄12与刷头11之间通过过渡段16连接，使刷柄12相对于刷头11向背离刷丝13的一侧翘起设置。刷丝13的作用面与铲子本体的作用面不在同一平面上且两者的作用面之
间存在夹角，以方便通过改变手持刷柄的角度来改变使用功能。
33.优选地，刷头11呈弧形弯曲，使刷头11呈弯曲的长方形板状结构，刷丝13设置于刷头11的凸面上，铲子本体设置于刷头11的凹面上，刷丝13形成的刷面呈曲面，以方便使用者根据使用需求调整刷丝与清洁面的接触面积，实用性更强。
34.刷柄12的宽度小于刷头11的宽度，刷柄12上设置有沿其长度方向设置的波浪形防滑纹15，以方便手持。
35.优选地，在刷柄12上远离刷头11的一端设置有穿孔14。穿孔14的中心轴与刷丝13的设置方向相一致。穿孔14用于方便将该组合工具悬挂设置，方便收纳盒使用。
36.优选地，刷丝13为镀锌钢丝，刷丝13具有较好的耐腐蚀性，特别适用于处理重污染区域。
37.优选地，铲子本体2为镀锌钢板，铲子本体2具有较好的耐腐蚀性。，延长使用寿命。
38.本实施例中的铲子和刷子的组合工具的铲子本体2的梯形宽边端宽4.8cm，该组合工具的长为27.5cm，刷丝的长度为2.8cm。
