1.本实用新型涉及防腐涂料技术领域,特别涉及一种防腐涂料用涂料刷。
背景技术:2.防腐涂料,一般分为常规防腐涂料和重防腐涂料,是油漆涂料中必不可少的一种涂料。常规防腐涂料是在一般条件下,对金属等起到防腐蚀的作用,保护有色金属使用的寿命;重防腐涂料是指相对常规防腐涂料而言,能在相对苛刻腐蚀环境里应用,并具有能达到比常规防腐涂料更长保护期的一类防腐涂料,在进行使用时,需要使用涂料刷进行涂料。
3.现有的涂料刷在进行使用时,涂料刷上的涂料用完需要重复多次进行蘸料,导致涂料速率降低。
4.为此,提出一种防腐涂料用涂料刷。
技术实现要素:5.有鉴于此,本实用新型实施例希望提供一种防腐涂料用涂料刷,以解决或缓解现有技术中存在的技术问题,至少提供一种有益的选择。
6.本实用新型实施例的技术方案是这样实现的:一种防腐涂料用涂料刷,包括主体机构,设置于所述主体机构表面的毛刷机构,以及设置于所述主体机构一侧的延长机构,主体机构,其包括:滚筒,设置于所述滚筒内部的储油槽,设置于所述滚筒内壁的出油口,设置于所述滚筒一侧的进油口,设置于所述进油口顶部的密封盖,以及设置于所述密封盖底部的密封板。
7.在一些实施例中,所述滚筒另一侧设置有出气口,以及设置于所述出气口内部的胶塞。
8.在一些实施例中,所述滚筒一侧设置有连接杆,所述连接杆一端设置有把手,所述把手四周设置有防滑套,所述把手一端设置有螺纹槽。
9.在一些实施例中,所述毛刷机构包括设置于所述滚筒四周的粘接圈,以及设置于所述粘接圈外壁的刷毛卷。
10.在一些实施例中,所述粘接圈两端设置有固定圈,所述固定圈一侧设置有固定片,所述固定片一侧设置有子母卡扣。
11.在一些实施例中,所述延长机构包括设置于所述螺纹槽外壁的螺纹杆,设置于所述螺纹杆一端的延长杆,以及设置于所述延长杆外壁的把手套。
12.在一些实施例中,所述延长杆一侧设置有固定套,所述固定套内部设置有卡接槽。
13.本实用新型实施例由于采用以上技术方案,其具有以下优点:
14.1.一种防腐涂料用涂料刷,在进行使用时,将防腐涂料通过进油口向滚筒内部的储油槽进行导入,在进行涂刷时,油漆通过滚筒上的出油口向外界的毛刷进行导出,减少后续重复蘸料次数,提高涂料速率,同时进油口通过密封盖拧紧后进行密封,满足实际使用所需。
15.2.一种防腐涂料用涂料刷,在进使用时,当刷毛卷长时间使用后需要更换时,将固定圈一侧固定片上的子母扣解开,对两组粘接圈上的刷毛卷进行更换,可重复进行使用,满足实际使用所需。
16.3.一种防腐涂料用涂料刷,在对较高位置进行涂料时,将延长杆一端的螺纹杆与螺纹槽进行拧紧后进行使用,使其可对高处进行涂料,满足实际使用所需,同时延长杆一端固定套内部的卡接槽与把手一端进行卡接,进一步提高卡接固定效果。
17.上述概述仅仅是为了说明书的目的,并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外,通过参考附图和以下的详细描述,本实用新型进一步的方面、实施方式和特征将会是容易明白的。
附图说明
18.为了更清楚地说明本技术实施例或现有技术中的技术方案,下面将对实施例或有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本技术的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

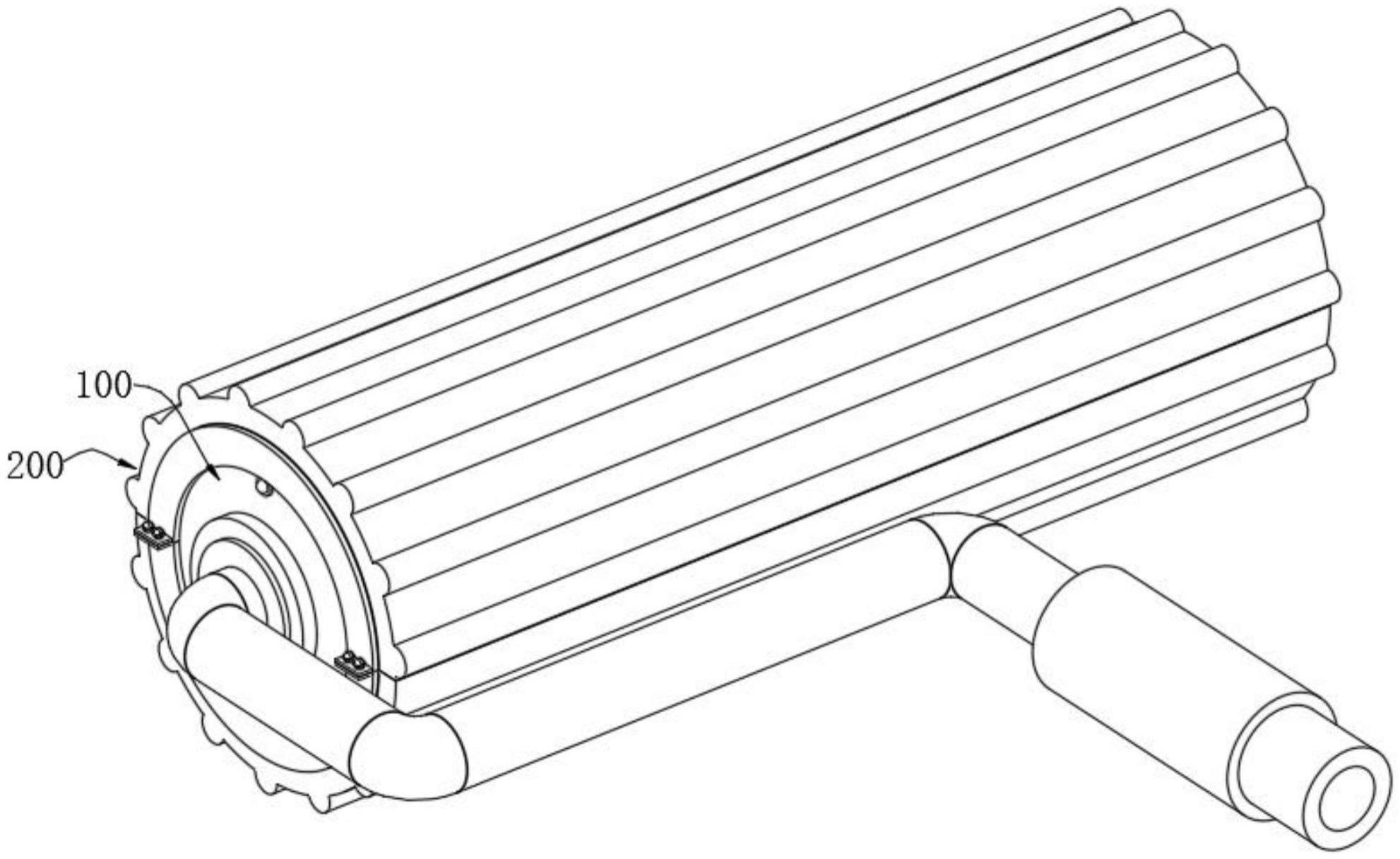

19.图1为本实用新型的整体结构图;
20.图2为本实用新型的主体机构剖面结构图;
21.图3为本实用新型的毛刷机构剖面结构图;
22.图4为本实用新型的延长机构结构图;
23.图5为本实用新型的延长机构剖面结构图。
24.附图标记:
25.100、主体机构;101、滚筒;102、储油槽;103、出油口;104、进油口;105、密封盖;106、密封板;107、出气口;108、胶塞;109、连接杆;110、把手;111、防滑套;112、螺纹槽;200、毛刷机构;201、粘接圈;202、刷毛卷;203、固定圈;204、固定片;205、子母卡扣;300、延长机构;301、延长杆;302、把手套;303、螺纹杆;304、固定套;305、卡接槽。
具体实施方式
26.在下文中,仅简单地描述了某些示例性实施例。正如本领域技术人员可认识到的那样,在不脱离本实用新型的精神或范围的情况下,可通过各种不同方式修改所描述的实施例。因此,附图和描述被认为本质上是示例性的而非限制性的。
27.在本实用新型中,除非另有明确的规定和限定,第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触,也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且,第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方,或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正上方和斜上方,或仅仅表示第一特征水平高度小于第二特征。
28.下面结合附图对本实用新型的实施例进行详细说明。
29.实施例1:
30.如图1-5所示,一种防腐涂料用涂料刷,包括主体机构100,卡接固定于主体机构
100表面的毛刷机构200,以及螺纹连接于主体机构100一侧的延长机构300,主体机构100,其包括:滚筒101,开设于滚筒101内部的储油槽102,开设于滚筒101内壁的出油口103,漆通过滚筒101上的出油口103向外界的毛刷进行导出,开设于滚筒101一侧的进油口104,将防腐涂料通过进油口104向滚筒101内部的储油槽102进行导入,螺纹连接于进油口104顶部的密封盖105,以及粘接于密封盖105底部的密封板106,进油口104通过密封盖105拧紧后进行密封。
31.在本实施例中,滚筒101另一侧开设有出气口107,以及卡接固定于出气口107内部的胶塞108,在对储油槽102进行补充涂料时,内部的空气通过出气口107排出后通过胶塞108进行密封。
32.在本实施例中,滚筒101一侧转动连接于连接杆109,连接杆109一端焊接有把手110,把手110四周粘接有防滑套111,方便进行拿取,把手110一端开设有螺纹槽112。
33.本实施例中:在进行使用时,将防腐涂料通过进油口104向滚筒101内部的储油槽102进行导入,在进行涂刷时,油漆通过滚筒101上的出油口103向外界的毛刷进行导出,减少后续重复蘸料次数,提高涂料速率,同时进油口104通过密封盖105拧紧后进行密封,满足实际使用所需。
34.实施例2:
35.一种防腐涂料用涂料刷,本实施例在实施例1的基础上做出以下改进,如图1-5所示,毛刷机构200包括粘接于滚筒101四周的粘接圈201,以及粘接于粘接圈201外壁的刷毛卷202,粘接圈201两端粘接有固定圈203,固定圈203一侧粘接有固定片204,固定片204一侧卡接固定有子母卡扣205,当刷毛卷202长时间使用后需要更换时,将固定圈203一侧固定片204上的子母扣205解开,对两组粘接圈201上的刷毛卷202进行更换。
36.在本实施例中,延长机构300包括转动连接于螺纹槽112外壁的螺纹杆303,焊接于螺纹杆303一端的延长杆301,以及粘接于延长杆301外壁的把手套302,在对较高位置进行涂料时,将延长杆301一端的螺纹杆303与螺纹槽112进行拧紧后进行使用,延长杆301一侧焊接有固定套304,固定套304内部开设有卡接槽305,延长杆301一端固定套304内部的卡接槽305与把手110一端进行卡接。
37.本实施例中:在进使用时,当刷毛卷202长时间使用后需要更换时,将固定圈203一侧固定片204上的子母扣205解开,对两组粘接圈201上的刷毛卷202进行更换,可重复进行使用,满足实际使用所需,同时在对较高位置进行涂料时,将延长杆301一端的螺纹杆303与螺纹槽112进行拧紧后进行使用,使其可对高处进行涂料,满足实际使用所需,同时延长杆301一端固定套304内部的卡接槽305与把手110一端进行卡接,进一步提高卡接固定效果。
38.以上所述,仅为本实用新型的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,可轻易想到其各种变化或替换,这些都应涵盖在本实用新型的保护范围之内。因此,本实用新型的保护范围应以所述权利要求的保护范围为准。
