1.本技术涉及化妆用具的技术领域，尤其是涉及一种按摩化妆刷。


背景技术：

2.用户在化妆时需要先将化妆品涂抹在皮肤上，然后对涂有化妆品的皮肤进行按摩，以提高涂抹的均匀性以及皮肤对化妆品的吸收效果。
3.相关技术中的化妆刷包括刷头和刷杆。用户握持刷杆从而操作刷头将化妆品在脸上涂抹均匀，之后用手掌对涂有化妆品的部分皮肤进行拍打按摩，从而促进皮肤吸收化妆品，提高化妆效果。
4.但相关技术中的化妆刷只能实现涂抹功能，无法对皮肤进行按摩，化妆过程较为繁琐。


技术实现要素：

5.为了使化妆刷同时实现涂抹和按摩的功能，从而简化化妆过程，本技术提供一种按摩化妆刷。
6.本技术提供一种按摩化妆刷，采用如下的技术方案：
7.一种按摩化妆刷，包括壳体，所述壳体上可拆卸连接有化妆刷头，所述壳体内部连接有第一驱动件，所述第一驱动件用于驱动化妆刷头振动。
8.通过采用上述技术方案，化妆刷头与壳体可拆卸连接，启动第一驱动件，第一驱动件带动化妆刷振动，用户在使用化妆刷化妆时，化妆刷振动，从而使得化妆的同时还能对涂有化妆品的皮肤进行按摩，同时化妆刷头与壳体可拆卸连接使得用户能够更换化妆刷头，提高了按摩化妆刷的通用性。
9.可选的，所述壳体上固定连接有固定筒，所述固定筒内连接有固定套，所述固定套有弹性且内壁为齿形，所述化妆刷头一端与固定套的齿形内壁抵接，所述固定筒与第一驱动件连接，所述第一驱动件为振动电机，所述第一驱动件输出端与固定套连接。
10.通过采用上述技术方案，固定套设置于固定筒内，且与固定筒连接，化妆刷头插入固定套内，固定套的齿形内壁发生形变并抵紧化妆刷头，从而将化妆刷头固定在固定套内，第一驱动件带动固定套内的化妆刷头振动。化妆刷头与固定套可拆卸连接，从而便于用户更换不同种类的化妆刷头，使得按摩化妆刷的通用性提高，同时便于按摩化妆刷的清理和携带。
11.可选的，还包括驱动组件，所述驱动组件包括储能件、充能件、开关和控制件，所述储能件分别与第一驱动件、充能件、开关和控制件电连接，所述控制件与第一驱动件电连接。
12.通过采用上述技术方案，用户能够通过充能件对储能件充能，从而减少更换储能件的次数，提高按摩化妆刷的便捷性。开关能够通过控制件控制加热膜、第一驱动件的启闭。
13.可选的，还包括和壳体可拆卸连接的保护帽，所述壳体上可拆卸连接有保护帽，所述保护帽朝向壳体的一侧开设有保护孔，所述化妆刷头包括远离壳体一端的刷头，当保护帽与壳体连接时，刷头位于保护孔内部。
14.通过采用上述技术方案，用户在不使用按摩化妆刷时，将保护帽与壳体连接，此时化妆刷头位于保护孔内部，减少了化妆刷头因碰撞而损坏的情况。
15.可选的，所述保护帽朝向壳体的表面上开设有多个收纳孔。
16.通过采用上述技术方案，多个化妆用具置于收纳孔中，从而便于用户携带和收纳化妆用具。
17.可选的，所述保护帽上与壳体相对一面连接有多个卡块，所述壳体朝向保护帽的一端开设有与多个卡块一一对应的多个卡槽，所述卡块和卡槽可拆卸卡接配合。
18.通过采用上述技术方案，卡块卡入对应卡槽，使得保护帽与壳体的可拆卸卡接连接。
19.可选的，所述壳体上设置有手部按摩组件，所述手部按摩组件包括按摩片，所述按摩片与壳体连接并封闭壳体内腔，且按摩片外壁上连接有多个凸部。
20.通过采用上述技术方案，用户握持壳体进行化妆时，不仅通过化妆刷头对化妆部位的皮肤进行按摩，还能通过按摩片上的凸部对手掌进行按摩。
21.可选的，所述壳体内部安装有第二驱动件、连接轴和凸轮，所述第二驱动件分别与储能件和控制件电连接，所述连接轴与壳体转动连接，所述第二驱动件用于驱动连接轴转动，所述凸轮与连接轴固定连接，所述按摩片为弹性件，当凸轮转动时能够推动按摩片形变。
22.通过采用上述技术方案，第二驱动件驱动连接轴转动，从而带动连接轴上的凸轮转动，使得凸轮与按摩片抵接，并将按摩片向壳体外部顶起，从而使得凸部能够模拟真人对手掌进行按摩，提高用户使用按摩化妆刷的舒适度。
23.可选的，所述凸轮设置有多个且沿连接轴轴向间隔设置，且相邻两个凸轮的凸出部朝向不同。
24.通过采用上述技术方案，多个凸轮能够进一步提高凸部按摩与真人按摩的相似度，从而进一步提高用户使用按摩化妆刷的舒适度。
25.可选的，所述按摩片内壁上连接有能够发热的加热膜，所述加热膜为柔性件，且能够随按摩片发生形变。
26.通过采用上述技术方案，加热膜能够发热，从而进一步提高凸部对手掌的按摩效果与用户的舒适度。
27.综上所述，本技术包括以下至少一种有益效果：
28.1.用户将化妆刷固定在固定套中，并启动第一驱动件，第一驱动件带动化妆刷振动，用户在使用化妆刷化妆时，化妆刷振动，从而使得化妆的同时还能对皮肤进行按摩；
29.2.多个凸轮能够进一步提高凸部按摩与真人按摩的相似度，从而进一步提高用户使用按摩化妆刷的舒适度；
30.3.加热膜能够发热，从而进一步提高凸部对手掌的按摩效果与用户的舒适度；
31.4. 用户能够通过充能件对储能件充能，从而减少更换储能件的次数，提高按摩化妆刷的便捷性。
附图说明

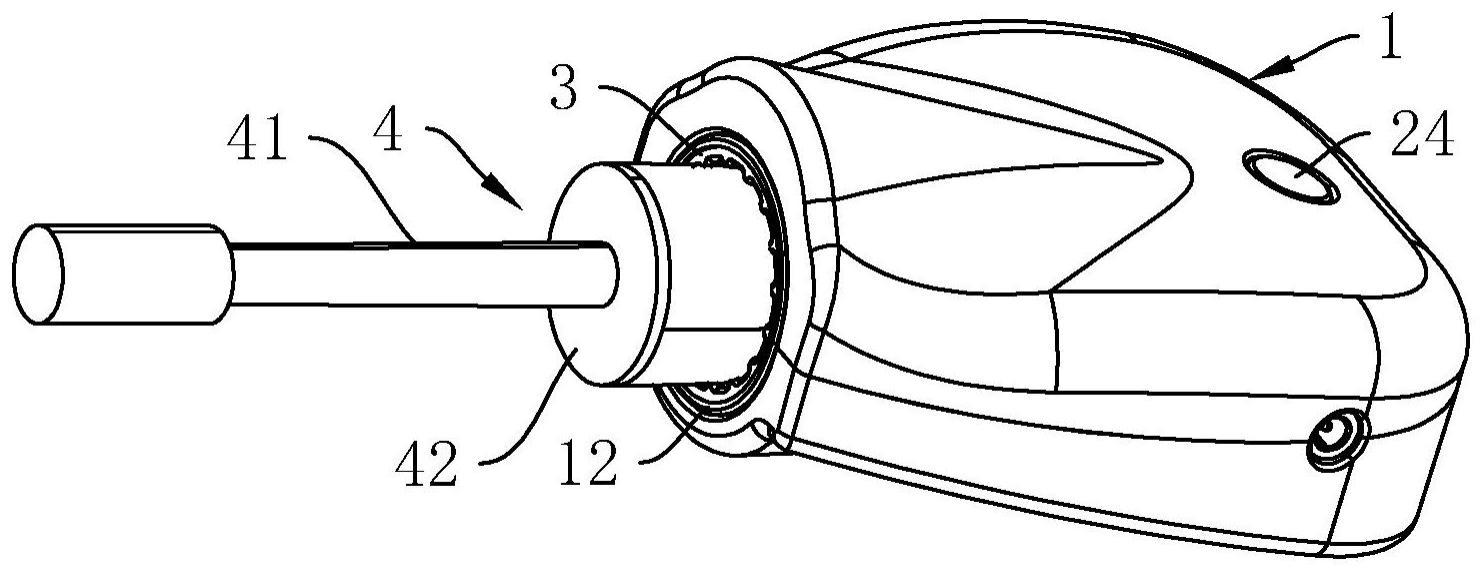

32.图1是本技术实施例1的整体结构示意图；
33.图2是本技术实施例1的爆炸结构示意图；
34.图3是本技术实施例2的整体结构示意图；
35.图4是本技术实施例2的展示保护套的整体结构示意图；
36.图5是本技术实施例3的整体结构示意图；
37.图6是本技术实施例3的爆炸结构示意图；
38.图7是本技术实施例3的展示手部按摩组件的剖视结构示意图。
39.附图标记说明：1、壳体；11、卡槽；12、固定筒；13、上壳体；14、下壳体；2、驱动组件；21、第一驱动件；22、储能件；23、供能件；24、开关；25、控制件；3、固定套；4、化妆刷头；41、刷头；42、连接部；5、手部按摩组件；51、第二驱动件；52、连接轴；53、凸轮；54、按摩片；55、凸部；56、穴位标记；57、加热膜；6、保护帽；61、保护孔；62、收纳孔；63、卡块。
具体实施方式
40.以下结合附图1-7,对本技术作进一步详细说明。
41.实施例1：
42.本技术实施例公开的一种按摩化妆刷，参照图1和图2，按摩化妆刷包括壳体1、化妆刷头4和驱动组件2，驱动组件2包括第一驱动件21、储能件22和开关24。壳体1上固定连接有固定筒12，固定筒12内连接有固定套3，固定套3有弹性，且内壁为齿形，固定套3与化妆刷头4一端可拆卸连接，化妆刷头4包括一端的刷头41和另一端的连接部42，连接部42朝远离刷头41方向直径渐缩，且位于固定套3内部，且连接部42外壁与固定套3内壁的凸面抵紧，从而实现化妆刷头4和固定套3的可拆卸连接。第一驱动件21输出端与固定套3连接，第一驱动件21为微型振动电机，储能件22通过螺栓与壳体1可拆卸连接，且分别与第一驱动件21和开关24电连接，储能件22用于为第一驱动件21供能，储能件22为可充电电池，开关24与壳体1固定连接。
43.用户启动开关24，第一驱动件21驱动固定套3振动，固定套3有弹性从而带动化妆刷头4振动，使得用户在使用化妆刷头4化妆时，化妆刷头4还能通过振动按摩用户的皮肤。第一驱动件21为微型振动电机，微型振动电机造成的振动较小，所以化妆刷头4的振动对化妆效果的影响较小。
44.参照图2，壳体1上连接有供能件23和控制件25，供能件23为充电接头，控制件25为单片机模块，储能件22分别与供能件23和控制件25电连接，控制件25与第一驱动件21电连接。
45.用户能够通过供能件23对储能件22进行充能，从而减少用户更换储能件22的次数，提高按摩化妆刷的便捷性。
46.参照图2，壳体1分为上壳体13和下壳体14，上壳体13与下壳体14通过螺栓可拆卸连接。
47.上壳体13和下壳体14通过螺栓可拆卸连接，便于按摩化妆刷的生产和维保。
48.本技术实施例一种按摩化妆刷的实施原理为：启动开关24，第一驱动件21带动固定套3内的化妆刷头4振动，用户使用固定套3内的化妆刷头4进行化妆时，化妆刷头4通过振
动同时对用户皮肤进行按摩。
49.实施例2：
50.参照图3和图4，本技术实施例与实施例的不同之处在于：壳体1外壁上可拆卸连接有保护帽6，壳体1外壁靠近固定筒12一侧绕固定筒12均匀间隔开设有多个卡槽11，保护帽6靠近固定筒12一面开设有保护孔61，保护帽6开设有保护孔61的一面上绕保护孔61固定连接有与多个卡槽11一一对应的卡块63，且能卡入卡槽11，当卡块63卡入卡槽11时，化妆刷头4插入保护孔61中。保护帽6开设有保护孔61的一面上绕保护孔61开设有多个收纳孔62。
51.本技术实施例一种按摩化妆刷的实施原理为：用户使用按摩化妆刷进行化妆之后，将固定套3内部的化妆刷头4以外的化妆用具插入收纳孔62中，将卡块63插入对应卡槽11，同时固定套3内的化妆刷头4插入保护孔61中，卡块63与卡槽11相吸，使得保护帽6与壳体1固定，从而减少用户携带或放置按摩化妆刷时，化妆刷头4因碰撞而损坏的情况。收纳孔62使得用户能够将其他化妆用具放入收纳孔62内，从而便于携带和整理化妆用具。
52.实施例3：
53.参照图5和图6，本技术实施例与实施例的不同之处在于：壳体1一侧设置有开口，壳体1上安装有手部按摩组件5，手部按摩组件5包括第二驱动件51、连接轴52和按摩片54，按摩片54设置于壳体1上的开口处，按摩片54有弹性且和壳体1连接以封闭壳体1内腔。第二驱动件51设置于壳体1内部，且与壳体1连接，第二驱动件51输入端与供能件23电连接，输出端与连接轴52连接，第二驱动件51为电机，连接轴52通过轴承与壳体1转动连接，连接轴52上沿轴向均匀间隔设置有多个凸轮53，本技术实施例中凸轮53有两个，且相邻两个凸轮53的凸出部朝向不同，凸轮53能够与按摩片54抵接，并使按摩片54向远离壳体1内部方向发生形变。按摩片54与壳体1粘接连接。
54.参照图7，按摩片54靠近壳体1内部一面粘接有加热膜57，加热膜57与控制件25电连接。加热膜57有弹性，且能够随按摩片54发生形变，按摩片54远离壳体1内部一面设置有多个穴位标记56和多个凸部55，穴位标记56与凸部55一一对应，穴位标记56用于指示用户将手掌穴位与凸部55对准。
55.用户的手掌握持壳体1，且用户根据穴位标记56的指示调整手掌位置使穴位与凸部55对准，启动开关24，第二驱动件51驱动连接轴52转动，从而带动两个凸轮53转动，凸轮53依次与按摩片54抵接，并将按摩片54的不同位置依次顶起，使得按摩片54上的多个凸起依次对手掌进行按摩，从而实现提高与真人按摩的相似度，提高用户使用按摩化妆刷时的舒适度，同时加热膜57对按摩片54进行加热，使得按摩片54温度提升，从而进一步提高用户使用按摩化妆刷时的舒适度。
56.本技术实施例一种按摩化妆刷的实施原理为：用户握持壳体1时，手掌上的穴位与按摩片54上的凸起抵接，启动开关24之后，第二驱动件51驱动多个凸轮53转动，多个凸轮53依次将按摩片54的不同位置顶起，从而使得不同位置的凸起依次对手掌的对应穴位进行按摩，从而提高用户在使用按摩化妆刷时的舒适度。
57.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
