1.本实用新型属于牙刷技术领域，具体涉及一种新型推液牙刷。


背景技术：

2.牙刷是一种清洁用品，为手柄式刷子，用于在刷子上添加牙膏，然后反复刷洗牙齿各个部位，以保持口腔卫生。
3.现有的牙刷在使用时存在：牙列中最后一颗牙的远中面，由于刷头太大及其设计而无法刷到远中面，造成清洁不彻底，容易发生龋坏。


技术实现要素：

4.为解决上述背景技术中提出的问题。本实用新型提供了一种新型推液牙刷，具有清洁彻底，满足不同清洁所需的特点。
5.为实现上述目的，本实用新型提供如下技术方案：一种新型推液牙刷，包括牙刷柄，所述牙刷柄的上端设置有弯曲刷头，牙刷柄的侧边设置有控制开关，牙刷柄的内部设置有内芯，内芯的内部底面设置有蓄水盒，内芯的内部侧边设置有控制板，控制板的侧边设置有蓄电池，蓄水盒的上端设置有微型水泵，微型水泵的进水口连接有抽水管，弯曲刷头的刷毛处设置有若干喷淋口，弯曲刷头的刷杆内部设置有流通管，蓄水盒的底部设置有注水口密封塞。
6.优选的，所述弯曲刷头与牙刷柄螺纹拧接固定，弯曲刷头与牙刷柄连接处设置有密封垫，流通管与微型水泵的出水管连接。
7.优选的，所述控制开关、微型水泵和蓄电池均与控制板电性连接。
8.优选的，所述牙刷柄的上端螺纹拧接有弯嘴喷头，弯嘴喷头的内部通水管与微型水泵出水管连接。
9.优选的，所述牙刷柄的上端螺纹拧接有牙苔刷，牙苔刷的内部通水管与微型水泵出水管连接，牙苔刷的侧边设置有若干出水口。
10.优选的，所述牙刷柄的上端螺纹拧接有直嘴喷头，直嘴喷头的内部通水管与微型水泵出水管连接。
11.与现有技术相比，本实用新型的有益效果是：
12.本实用新型通过向蓄水盒内注入漱口水或清洁水，弯曲刷头拧接在牙刷柄上，弯曲刷头有利于伸入牙列最后一颗牙远中面进行清洁，按动控制开关使控制板控制微型水泵工作，微型水泵抽吸蓄水盒内漱口水或清洁水，流通管进行输送，然后从喷淋口排出，有利于对牙齿冲洗，冲速可控，降低冲牙伤害，同时根据使用需求可安装弯嘴喷头、牙苔刷和直嘴喷头，满足不同使用需求。
附图说明
13.图1为本实用新型的结构示意图；

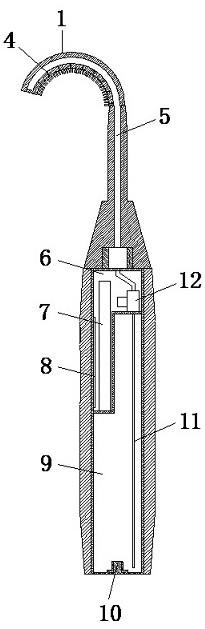

14.图2为本实用新型的剖视图；
15.图3为本实用新型的弯嘴喷头安装结构示意图；
16.图4为本实用新型的牙苔刷安装结构示意图；
17.图5为本实用新型的直嘴喷头安装结构示意图；
18.图中：1、弯曲刷头；2、控制开关；3、牙刷柄；4、喷淋口；5、流通管；6、内芯；7、蓄电池；8、控制板；9、蓄水盒；10、注水口密封塞；11、抽水管；12、微型水泵；13、弯嘴喷头；14、牙苔刷；15、直嘴喷头。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-5，本实用新型提供以下技术方案：一种新型推液牙刷，包括牙刷柄3，牙刷柄3的上端设置有弯曲刷头1，牙刷柄3的侧边设置有控制开关2，牙刷柄3的内部设置有内芯6，内芯6的内部底面设置有蓄水盒9，内芯6的内部侧边设置有控制板8，控制板8的侧边设置有蓄电池7，蓄水盒9的上端设置有微型水泵12，微型水泵12的进水口连接有抽水管11，弯曲刷头1的刷毛处设置有若干喷淋口4，弯曲刷头1的刷杆内部设置有流通管5，蓄水盒9的底部设置有注水口密封塞10。
21.具体的，弯曲刷头1与牙刷柄3螺纹拧接固定，弯曲刷头1与牙刷柄3连接处设置有密封垫，流通管5与微型水泵12的出水管连接。
22.通过采用上述技术方案，微型水泵12抽吸蓄水盒9内漱口水或清洁水，流通管5进行输送，然后从喷淋口4排出。
23.具体的，控制开关2、微型水泵12和蓄电池7均与控制板8电性连接。
24.通过采用上述技术方案，保证按动控制开关2使控制板8控制微型水泵12工作，蓄电池7进行供电。
25.具体的，牙刷柄3的上端螺纹拧接有弯嘴喷头13，弯嘴喷头13的内部通水管与微型水泵12出水管连接。
26.通过采用上述技术方案，方便对牙齿冲洗，冲速可控，降低冲牙伤害。
27.具体的，牙刷柄3的上端螺纹拧接有牙苔刷14，牙苔刷14的内部通水管与微型水泵12出水管连接，牙苔刷14的侧边设置有若干出水口。
28.通过采用上述技术方案，方便对牙苔进行清理和冲洗。
29.具体的，牙刷柄3的上端螺纹拧接有直嘴喷头15，直嘴喷头15的内部通水管与微型水泵12出水管连接。
30.通过采用上述技术方案，方便进行直接冲洗。
31.本实用新型中控制开关2为现有已公开技术，选用的型号为海文hw-pcb-014。
32.本实用新型中控制板8为现有已公开技术，选用的型号为峰舟28。
33.本实用新型中微型水泵12为现有已公开技术，选用的型号为khpp260。
34.本实用新型的工作原理及使用流程：本实用新型使用时，打开注水口密封塞10，向
蓄水盒9内注入漱口水或清洁水，根据使用需求安装弯曲刷头1，弯曲刷头1拧接在牙刷柄3上，弯曲刷头1有利于伸入牙列最后一颗牙远中面进行清洁，按动控制开关2使控制板8控制微型水泵12工作，微型水泵12抽吸蓄水盒9内漱口水或清洁水，流通管5进行输送，然后从喷淋口4排出，有利于对牙齿冲洗，冲速可控，降低冲牙伤害，同时根据使用需求可安装弯嘴喷头13、牙苔刷14和直嘴喷头15，满足不同使用需求。
35.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种新型推液牙刷，包括牙刷柄，其特征在于：所述牙刷柄的上端设置有弯曲刷头，牙刷柄的侧边设置有控制开关，牙刷柄的内部设置有内芯，内芯的内部底面设置有蓄水盒，内芯的内部侧边设置有控制板，控制板的侧边设置有蓄电池，蓄水盒的上端设置有微型水泵，微型水泵的进水口连接有抽水管，弯曲刷头的刷毛处设置有若干喷淋口，弯曲刷头的刷杆内部设置有流通管，蓄水盒的底部设置有注水口密封塞。2.根据权利要求1所述的一种新型推液牙刷，其特征在于：所述弯曲刷头与牙刷柄螺纹拧接固定，弯曲刷头与牙刷柄连接处设置有密封垫，流通管与微型水泵的出水管连接。3.根据权利要求1所述的一种新型推液牙刷，其特征在于：所述控制开关、微型水泵和蓄电池均与控制板电性连接。4.根据权利要求1所述的一种新型推液牙刷，其特征在于：所述牙刷柄的上端螺纹拧接有弯嘴喷头，弯嘴喷头的内部通水管与微型水泵出水管连接。5.根据权利要求1所述的一种新型推液牙刷，其特征在于：所述牙刷柄的上端螺纹拧接有牙苔刷，牙苔刷的内部通水管与微型水泵出水管连接，牙苔刷的侧边设置有若干出水口。6.根据权利要求1所述的一种新型推液牙刷，其特征在于：所述牙刷柄的上端螺纹拧接有直嘴喷头，直嘴喷头的内部通水管与微型水泵出水管连接。

技术总结
本实用新型公开了一种新型推液牙刷，属于牙刷技术领域，包括牙刷柄，所述牙刷柄的上端设置有弯曲刷头，牙刷柄的侧边设置有控制开关，牙刷柄的内部设置有内芯，内芯的内部底面设置有蓄水盒，内芯的内部侧边设置有控制板，控制板的侧边设置有蓄电池，蓄水盒的上端设置有微型水泵，本实用新型通过向蓄水盒内注入漱口水或清洁水，弯曲刷头拧接在牙刷柄上，弯曲刷头有利于伸入牙列最后一颗牙远中面进行清洁，按动控制开关使控制板控制微型水泵工作，微型水泵抽吸蓄水盒内漱口水或清洁水，流通管进行输送，然后从喷淋口排出，有利于对牙齿冲洗，冲速可控，降低冲牙伤害，同时根据使用需求可安装弯嘴喷头、牙苔刷和直嘴喷头，满足不同使用需求。使用需求。使用需求。


技术研发人员：胡剑 廖丹 方维眺 王月 颜露
受保护的技术使用者：遵义医科大学
技术研发日：2023.04.24
技术公布日：2023/10/18
