1.本实用新型属于清洁刷技术领域，尤其涉及一种杯刷。


背景技术：

2.水杯是人们日常生活中不可或缺的一种器具，由于饮用水中含有多种物质，导致水杯在长期使用过程中容易在其内壁和杯口结垢，故而需要用杯刷对水杯进行清洁。
3.在现有技术中，杯刷一般包括刷柄及连接刷柄的单刷头，功能单一，在清洁水杯时，则需要配备多把不同类型的刷子，在操作上存在不便，还不方便进行收纳、携带。


技术实现要素：

4.本实用新型的目的是针对上述存在的技术问题，提供一种杯刷,达到了清洁功能多样且便于使用收纳的效果。
5.有鉴于此，本实用新型提供一种杯刷，包括至少两个柄体，柄体之间依次连接相互展开或折叠；柄体分为:
6.第一柄体，所述第一柄体的一端上设有第一刷头；
7.第二柄体，所述第二柄体的一端上设有第二刷头；
8.其中，第一柄体的另一端与第二柄体的另一端转动连接。
9.进一步的，第一刷头呈u形结构，且安装于第一柄体的端部，第一刷头包括u形槽和若干弹性刷体，弹性刷体安装于u形槽的槽壁上。
10.进一步的，所述弹性刷体的材料为硅胶。
11.进一步的，所述第二刷头包括若干刷毛，刷毛安装于第二柄体上。
12.进一步的，所述第一柄体和第二柄体之间设有固定结构，第一柄体和第二柄体旋转展开时通过固定结构固定。
13.进一步的，所述固定结构包括位于其中一个柄体上的卡块和位于另一柄体上的卡槽，且卡槽与卡块相互适配。
14.进一步的，所述卡块成半环形结构。
15.进一步的，所述柄体的表面上设有防滑部。
16.进一步的，所述柄体上设有安装槽，安装槽内设有吸管刷。
17.进一步的，所述吸管刷包括依次连接的抓握部、杆体和刷体部，其中杆体为弹性材料。
18.本实用新型的有益效果是：
19.1.当第一柄体和第二柄体之间旋转展开时，第一柄体和第二柄体拼接在一起，增长了杯刷的整体长度，使得杯刷能够更方便握持，且能够用于清洁一些深度较深的杯子内侧底部；第一柄体和第二柄体折叠在一起时，杯刷整体的占用空间小便于收纳、携带。
20.2.第一柄体的端部上设有u形结构的第一刷头，在第一刷头上设有若干弹性刷体，能对杯子的杯口进行清洁。
21.3.第二柄体的端部上设有带若干刷毛的第二刷头，能够对一些杯子的内侧底部进行清洁。
22.4.在第一柄体或是第二柄体上设有安装槽，安装槽内安装设有吸管刷，吸管刷包括依次连接的抓握部、杆体和刷体部，能够用于对吸管的清洁。
附图说明

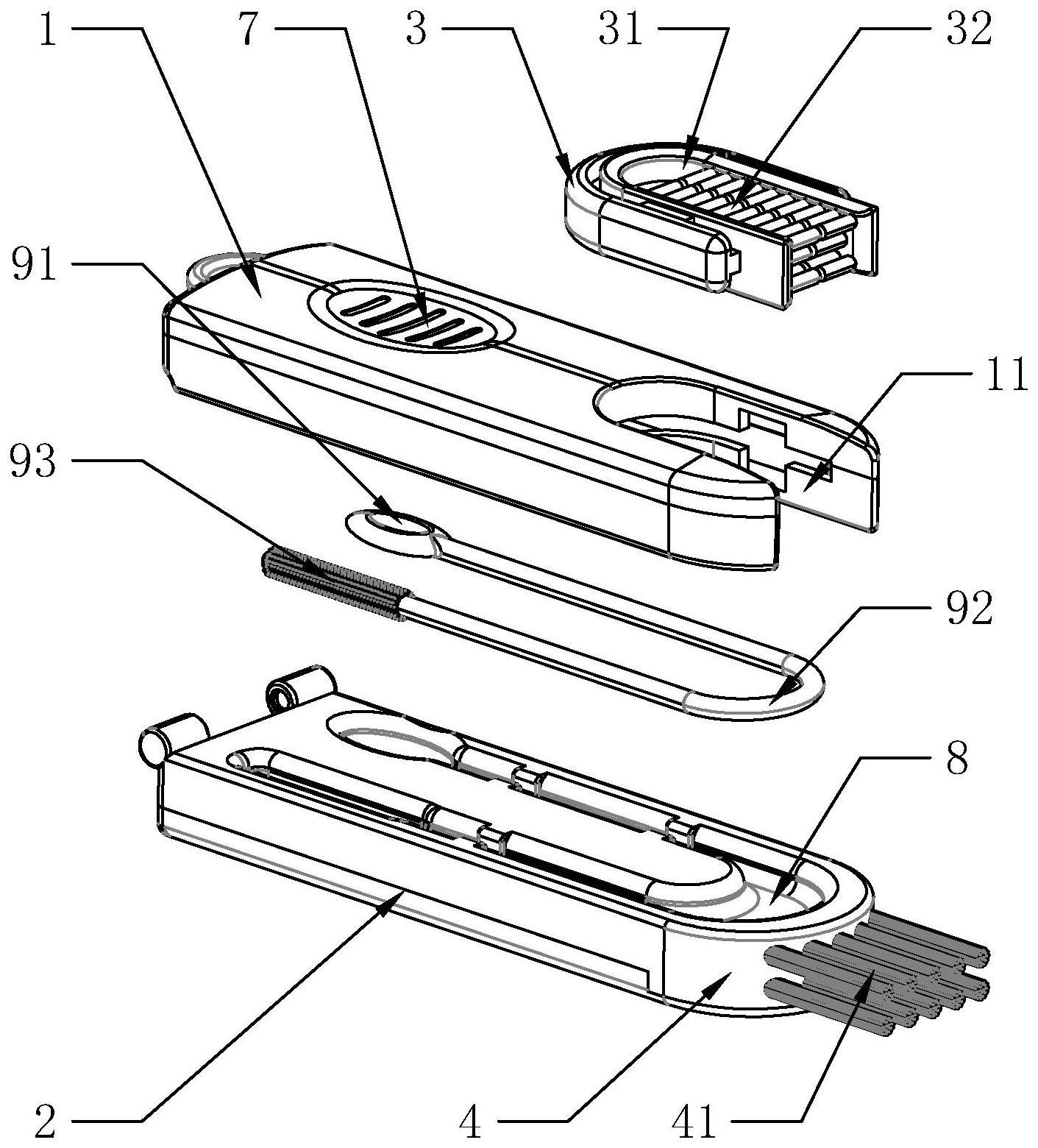

23.图1是本实用新型的结构爆炸示意图；
24.图2是本实用新型的结构爆炸另一视角的示意图；
25.图3是本实用新型的第一柄体结构爆炸示意图；
26.图4是本实用新型第一柄体和第二柄体折叠结构示意图；
27.图5是本实用新型第一柄体和第二柄体折叠结构的另一视角示意图；
28.图6是本实用新型第一柄体和第二柄体展开结构示意图；
29.图7是本实用新型第一柄体和第二柄体展开结构的另一视角示意图；
30.图8是本实用新型图7a处放大结构示意图；
31.图中标记表示为：
32.1、第一柄体；11、u形端口；12、壳盖；13、壳座；2、第二柄体；3、第一刷头；31、u形槽；32、弹性刷体；4、第二刷头；41、刷毛；5、卡块；6、卡槽；61、限位块；7、防滑部；8、安装槽；9、吸管刷；91、抓握部；92、杆体；93、刷体部。
具体实施方式
33.下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚地描述，显然，所描述的实施例是本技术的一部分实施例，而不是全部的实施例。基于本技术中的实施例，本领域普通技术人员获得的所有其他实施例，都属于本技术保护的范围。
34.在本技术的描述中，需要说明的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本技术的示例性实施方式。为了便于描述，附图中所示出的各个部分的尺寸并不是按照实际的比例关系绘制的。对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它示例可以具有不同的值。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。
35.实施例1：
36.本实施例提供了一种杯刷，包括至少两个柄体，柄体之间依次连接相互展开或折叠；柄体分为:
37.第一柄体1，所述第一柄体1的一端上设有第一刷头3；
38.第二柄体2，所述第二柄体2的一端上设有第二刷头4；
39.其中，第一柄体1的另一端与第二柄体2的另一端转动连接。
40.在本技术方案中，柄体的数量可以为多个，各个柄体之间依次连接，可以相互展开或折叠，本实施例中柄体的数量为两个，第一柄体1的一端上设有第一刷头3可以用来清洁
杯壁和杯口，在第二柄体2的一端上设有第二刷头4可以用来清洁杯子的内侧底部，第一柄体1未设有第一刷头3的一端和第二柄体2未设有第二刷头4的一端转动连接，使得第一柄体1和第二柄体2之间可以相互展开或折叠，当第一柄体1和第二柄体2之间旋转展开进行使用时，第一刷头3和第二刷头4分别朝向相反的两个方向，第一柄体1和第二柄体2拼接在一起，增长了杯刷的整体长度，使得杯刷能够更方便握持，且能够用于清洁一些深度较深的杯子内侧底部；当第一柄体1和第二柄体2折叠在一起时，使杯刷整体的占用空间小便于收纳、携带。第一柄体1和第二柄体2还可以为壳体结构，设计第一柄体1和第二柄体2为内部中空的壳体结构，能够减轻重量，减少成本投入，还能让使用者在握持使用的时候更加省力，提高实用性。
41.实施例2：
42.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
43.进一步的，第一刷头3呈u形结构，且安装于第一柄体1的端部，第一刷头3包括u形槽31和若干弹性刷体32，弹性刷体32安装于u形槽31的槽壁上。
44.在本技术方案中，第一刷头3为u形结构，且包括u形槽31和若干弹性刷体32，弹性刷体32可以为圆柱体形状安装在u形槽31的槽壁上，在第一柄体1的端部上设有用于安装第一刷头3的u形端口11，第一刷头3安装在第一柄体1的u型端口上，该结构设计使得第一刷头3能够对杯子的杯口进行清洁。
45.优选的，柄体为壳体结构，柄体包括壳盖12和壳座13，第一刷头3的u形槽31放置于第一柄体1的壳座13内，然后第一柄体1的壳盖12盖设在第一柄体1的壳座13上方，通过将第一柄体1的壳盖12和第一柄体1的壳座13安装固定在一起让第一刷头3的u形槽31安装第一柄体1内，同时弹性刷体32露在第一柄体1外，该结构设计使得第一刷体可拆卸的安装在第一柄体1的u形端口11上，当第一刷体上的弹性刷体32损坏时，方便进行拆卸更换，提高实用性。
46.实施例3：
47.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
48.进一步的，所述弹性刷体32的材料为硅胶。
49.在本技术方案中，弹性刷体32的材料为硅胶材质，也可以为其他不易划伤杯壁的材质，在清洁杯口的同时防止杯子损坏，起到保护作用。
50.实施例4：
51.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
52.进一步的，所述第二刷头4包括若干刷毛41，刷毛41安装于第二柄体2上。
53.在本技术方案中，若干刷毛41安装在第二柄体2上，利用第二柄体2上的若干刷毛41可以对杯子的内侧底部进行清洁，且第一柄体1和第二柄体2旋转展开，第一柄体1和第二柄体2拼接在一起，增长杯刷的长度，然后配合第二柄体2的刷毛41能够对一些窄口杯子的内侧底部进行清洁，提高实用性。
54.实施例5：
55.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
56.进一步的，所述第一柄体1和第二柄体2之间设有固定结构，第一柄体1和第二柄体2旋转展开时通过固定结构固定。
57.进一步的，所述固定结构包括位于其中一个柄体上的卡块5和位于另一柄体上的卡槽6，且卡槽6与卡块5相互适配。
58.在本技术方案中，在第一柄体1和第二柄体2之间设有固定结构，第一柄体1和第二柄体2其中一个柄体上设有卡块5，则另一个柄体上设有卡槽6，卡块5和卡槽6相互适配，当第一柄体1和第二柄体2旋转展开时，卡块5安装在卡槽6内和卡槽6适配卡接，通过卡块5和卡槽6的卡接对第一柄体1和第二柄体2旋转展开时的状态进行固定，增强杯刷展开状态下的结构稳定性；在卡槽6处还设有与柄体一体连接的限位块61，限位块61为具有一定弹性的塑料材质，在第一柄体1和第二柄体2旋转展开的过程中，卡块5先抵触、挤压限位块61让限位块61产生变形，然后等第一柄体1和第二柄体2完全旋转展开后，卡块5会位于卡槽6内，而限位块61失去卡块5的挤压后恢复原状，对卡槽6内卡块5的移动起到限制作用，防止卡块5脱离卡槽6，增强卡块5和卡槽6的连接牢固性，从而间隔进一步的增强杯刷展开状态下的结构稳定性。
59.实施例6：
60.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
61.进一步的，所述卡块5成半环形结构。
62.在本技术方案中，卡块5设计成半环形结构，卡槽6设计成与卡块5相适配的半圆形结构，保证卡块5与卡槽6适配卡接，同时利用卡块5半环形的结构特点使得杯刷能够悬挂在挂钩上，方便杯刷放置，提高实用性。
63.实施例7：
64.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
65.进一步的，所述柄体的表面上设有防滑部7。
66.在本技术方案中，在第一柄体1和第二柄体2的表面上均可以设置防滑部7，且防滑部7的数量可以是多个，设置防滑部7能够方便使用者握持杯刷，防止杯刷在使用者手中滑动，从而让使用者更好地清洁杯子，提高实用性。
67.实施例8：
68.本实施例提供了一种杯刷，除了包括上述实施例的技术方案外，还具有以下技术特征。
69.进一步的，所述柄体上设有安装槽8，安装槽8内设有吸管刷9。
70.在本技术方案中，在柄体上设有安装槽8，安装槽8形状可以为矩形、圆形或是u字形结构中的任意一种，安装槽8内安装设有吸管刷9，吸管刷9可以用于对吸管的清洁。
71.安装槽8可以设置在第一柄体1或是第二柄体2的任一面上；优选的，安装槽8设置于第一柄体1和第二柄体2的叠合面上，增强对吸管刷9保护的同时使得杯刷整体外观更加美观。
72.实施例9：
73.进一步的，所述吸管刷9包括依次连接的抓握部91、杆体92和刷体部93，其中杆体92为弹性材料。
74.在本技术方案中，在安装槽8的槽壁上设有若干凸起用于限制吸管刷9偏移，吸管刷9包括依次连接的抓握部91、杆体92和刷体部93，通过抓握部91控制杆体92来间接带动刷体部93移动从而对吸管内壁进行清洁，而杆体92为弹性材料便于吸管刷9放置在安装槽8内，提高实用性。
75.上面结合附图对本技术的实施例进行了描述，在不冲突的情况下，本技术中的实施例及实施例中的特征是可以相互组合的，本技术并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，而不是限制性的，本领域的普通技术人员在本技术的启示下，在不脱离本技术宗旨和权利要求所保护的范围情况下，还可做出很多形式，均属于本技术的保护之内。
