护龈清洁牙刷
【技术领域】
1.本实用新型涉及牙齿清洁技术领域，具体涉及护龈清洁牙刷。


背景技术：

2.目前，大部分牙刷对牙齿表面的污垢是可以做到有效清洁的，但是未能针对牙龈进行清洁。


技术实现要素：

3.为了解决现有的牙刷未能清洁牙龈的技术问题，本实用新型提供了护龈清洁牙刷。
4.本实用新型是通过以下技术方案实现的：
5.护龈清洁牙刷，包括牙刷主体，设于所述牙刷主体上的植毛面，包括设于所述植毛面上的刷毛，所述刷毛包括位于所述植毛面顶部区域上的顶部刷毛组，位于所述植毛面中间区域上的中间刷毛组，以及位于所述植毛面左右两侧区域且分布在所述中间刷毛组左右两侧的两侧刷毛组；
6.所述护龈清洁牙刷满足：
7.a1＞b1＞c1,且0.01mm≤a1-b1≤0.04mm，0.01mm≤b1-c1≤0.04mm；或
8.c2＞a2＞b2,且0.5mm≤c2-a2≤1.5mm，且0.5mm≤a2-b2≤1.5mm；或
9.c3＞b3≥a3，且2≤c3/b3≤7或2≤c3/a3≤7；
10.其中，a1为所述顶部刷毛组的刷丝直径，b1为所述中间刷毛组的刷丝直径，c1为所述两侧刷毛组的刷丝直径；
11.a2为所述顶部刷毛组的刷丝长度，b2为所述中间刷毛组的刷丝长度，c2为所述两侧刷毛组的刷丝长度；
12.a3为所述顶部刷毛组的植毛孔面积，b3为所述中间刷毛组的植毛孔面积，c3为所述两侧刷毛组的植毛孔面积。
13.如上所述的护龈清洁牙刷，3≤c3/b3≤5或3≤c3/a3≤5。
14.如上所述的护龈清洁牙刷，c3/b3＝4或c3/a3＝4。
15.如上所述的护龈清洁牙刷，a1-b1＝0.025mm，b1-c1＝0.025mm。
16.如上所述的护龈清洁牙刷，c2-a2＝1mm，a2-b2＝1mm。
17.如上所述的护龈清洁牙刷，所述顶部刷毛组和所述中间刷毛组的刷毛采用磨尖毛或磨圆毛或者单尖丝；所述两侧刷毛组的刷毛采用磨尖丝或单尖丝。
18.如上所述的护龈清洁牙刷，所述两侧刷毛组包括呈圆形或三角形或椭圆形的植毛孔。
19.如上所述的护龈清洁牙刷，所述两侧刷毛组包括呈三角形的植毛孔，所述植毛孔的顶角朝向所述植毛面的中心线，且所述两侧刷毛组的植毛孔以所述中心线对称设置。
20.如上所述的护龈清洁牙刷，所述植毛孔呈等腰三角形状，且两边之间设有圆角过
渡，所述顶角的范围为30
°
～120
°
。
21.如上所述的护龈清洁牙刷，所述顶部刷毛组和所述中间刷毛组根据所述两侧刷毛组的形状对应凹陷让位。
22.与现有技术相比，本实用新型的有如下优点：
23.本实用新型的护龈清洁牙刷，刷毛包括了两侧刷毛组，且两侧刷毛组的长度大于其他刷毛，在刷牙过程中，能够更加容易的的深入到牙龈线，实现对牙龈的清洁，中间刷毛组的刷毛相对于两侧刷毛组的刷毛，丝径更大，抗弯曲能力更强，能够给到两侧刷毛组提供良好的支撑，保证了两侧刷毛组处于清洁牙龈的最佳角度。
【附图说明】
24.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

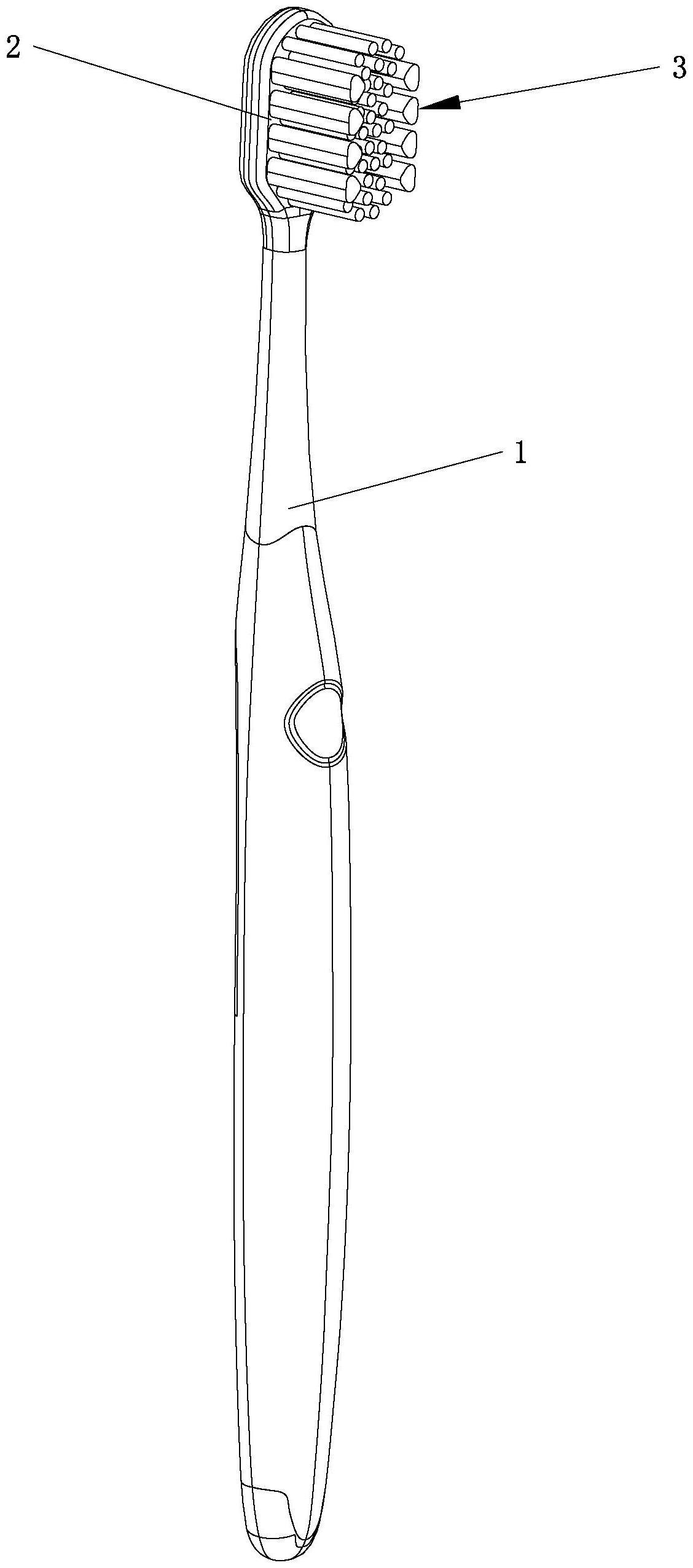

25.图1是本实用新型的结构示意图一；
26.图2是图1的正视图；
27.图3是本实用新型的结构示意图二；
28.图4是本实用新型的结构示意图三。
【具体实施方式】
29.为了使本实用新型所解决的技术问题技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
30.如图1-4所示，护龈清洁牙刷，包括牙刷主体1，设于所述牙刷主体上的植毛面2，其特征在于：包括设于所述植毛面2上的刷毛3，所述刷毛3包括位于所述植毛面2顶部区域上的顶部刷毛组31，位于所述植毛面2中间区域上的中间刷毛组32，以及位于所述植毛面2左右两侧区域且分布在所述中间刷毛组32左右两侧的两侧刷毛组33；
31.所述护龈清洁牙刷满足：
32.a1＞b1＞c1,且0.01mm≤a1-b1≤0.04mm，0.01mm≤b1-c1≤0.04mm；或
33.c2＞a2＞b2,且0.5mm≤c2-a2≤1.5mm，且0.5mm≤a2-b2≤1.5mm；或
34.c3＞b3≥a3，且2≤c3/b3≤7或2≤c3/a3≤7；
35.其中，a1为所述顶部刷毛组31的刷丝直径，b1为所述中间刷毛组32的刷丝直径，c1为所述两侧刷毛组33的刷丝直径；
36.a2为所述顶部刷毛组31的刷丝长度，b2为所述中间刷毛组32的刷丝长度，c2为所述两侧刷毛组33的刷丝长度；
37.a3为所述顶部刷毛组31的植毛孔面积，b3为所述中间刷毛组32的植毛孔面积，c3为所述两侧刷毛组33的植毛孔面积。顶部刷毛组31为图中虚线部分，中间刷毛组为图中点划线部分，两侧刷毛组为图中双点划线部分。
38.本实用新型的护龈清洁牙刷，刷毛包括了两侧刷毛组，且两侧刷毛组的长度大于
其他刷毛，在刷牙过程中，能够更加容易的的深入到牙龈线，实现对牙龈的清洁，中间刷毛组的刷毛相对于两侧刷毛组的刷毛，丝径更大，抗弯曲能力更强，能够给到两侧刷毛组提供良好的支撑，保证了两侧刷毛组处于清洁牙龈的最佳角度。
39.进一步地，作为本方案的优选实施方式而非限定，3≤c3/b3≤5或3≤c3/a3≤5。
40.进一步地，作为本方案的优选实施方式而非限定，c3/b3＝4或c3/a3＝4。
41.进一步地，作为本方案的优选实施方式而非限定，a1-b1＝0.025mm，b1-c1＝0.025mm。
42.进一步地，作为本方案的优选实施方式而非限定，c2-a2＝1mm，a2-b2＝1mm。
43.进一步地，作为本方案的优选实施方式而非限定，所述顶部刷毛组31的植毛孔呈扇形分布，所述两侧刷毛组的植毛孔沿牙刷本体长度方向呈直线分布，所述中间刷毛组的植毛孔呈相互错位分布。
44.进一步地，作为本方案的优选实施方式而非限定，所述顶部刷毛组31和所述中间刷毛组32的刷毛采用磨尖毛或磨圆毛或者单尖丝；所述两侧刷毛组33的刷毛采用磨尖丝或单尖丝。
45.进一步地，作为本方案的优选实施方式而非限定，所述两侧刷毛组33包括呈圆形或三角形或椭圆形的植毛孔。
46.进一步地，作为本方案的优选实施方式而非限定，所述两侧刷毛组33包括呈三角形的植毛孔，所述植毛孔的顶角朝向所述植毛面的中心线，且所述两侧刷毛组33的植毛孔以所述中心线对称设置。本实施例的植毛孔采用的是三角形，即毛束为三角形，三角形具有更好的抗倒能力，但其生产工艺更为复杂，采用的是规则的圆形或者椭圆形更有利于生产加工，两个方案都能实现对牙龈线的清洁，采用三角形对牙龈的刺激性更小。
47.进一步地，作为本方案的优选实施方式而非限定，所述植毛孔呈等腰三角形状，且两边之间设有圆角过渡，所述顶角的范围为30
°
～120
°
。
48.进一步地，作为本方案的优选实施方式而非限定，所述顶角的范围为50
°
～100
°
。
49.进一步地，作为本方案的优选实施方式而非限定，所述顶部刷毛组31和所述中间刷毛组32根据所述两侧刷毛组33的形状对应凹陷让位。如两侧刷毛组的植毛孔呈三角形时，中间刷毛组的植毛孔对应凹陷v型形状，以此与三角形的植毛孔对应。
50.本实施例的工作原理如下：
51.本实用新型的护龈清洁牙刷，刷毛包括了两侧刷毛组，且两侧刷毛组的长度大于其他刷毛，在刷牙过程中，能够更加容易的的深入到牙龈线，实现对牙龈的清洁，中间刷毛组的刷毛相对于两侧刷毛组的刷毛，丝径更大，抗弯曲能力更强，能够给到两侧刷毛组提供良好的支撑，保证了两侧刷毛组处于清洁牙龈的最佳角度。
52.如上是结合具体内容提供的实施方式，并不认定本技术的具体实施只局限于这些说明。凡与本技术的方法结构等近似雷同，或是对于本技术构思前提下做出若干技术推演或替换，都应当视为本技术的保护范围。
