1.本发明涉及生物技术领域，具体为一种适用于不同型号试管的试管刷。


背景技术：

2.在目前生物技术方面，有时会对一些微生物进行不同温度下其生命特征的变化研究，这时需要对其加热，而我们使用最多的加热工具就是试管，试管在使用后往往需要试管刷来进行清洁，试管刷又叫管子刷，吸管刷，清孔刷，管道刷等，是一种应用广泛的毛刷产品主要是由铁丝作骨架，上面带有许多排列整齐，向外伸展的细丝构成，现有的试管刷分别有很多种型号，由于试管大小型号不一，想要清洗干净需要用到不同型号的试管刷进行清洗，这样就造成了资源的浪费，并且更换试管刷型号费时费力，不便于清洗工作。
3.目前市场上出现的试管刷都是由生产商根据不同型号的试管来生产出相匹配型号的试管刷，因为试管的种类非常之多，而在清洗试管的时候需要相同型号的试管刷对其清洗才能将其清洗干净，这样工作人员在对不同型号的试管进行清洗时需要更换不同型号的试管刷，造成了人力及资源的浪费，且费时费力，不便操作。
4.因此，我们提出了一种适用于不同型号试管的试管刷来解决以上问题。


技术实现要素：

5.(一)解决的技术问题
6.针对现有技术的不足，本发明提供了一种适用于不同型号试管的试管刷，具备便于操作，能对不同型号试管都能清洗干净的优点，解决了不便于操作，不能对不同型号试管都能清洗干净的问题。
7.(二)技术方案
8.为实现上述的目的，本发明提供如下技术方案：一种适用于不同型号试管的试管刷，包括壳体，所述壳体顶部固定连接有固定管，所述固定管内固定连接有滑动轨一，所述滑动轨一正面活动连接有滑动杆一，所述滑动杆一内壁固定连接有电磁铁一，所述滑动轨一正面且靠近滑动杆一右侧活动连接有滑动杆二，所述滑动杆二内壁固定连接有电磁铁二，所述滑动杆一右侧固定连接有弹簧一，所述壳体内壁固定连接有滑动变阻器，所述壳体顶部内壁固定连接有滑动轨二，所述滑动轨二正面活动连接有滑动块，所述滑动块顶部固定连接有滑动轨三，所述滑动轨三正面活动连接有卡板，所述滑动块底部固定连接有连接杆，所述连接杆左侧固定连接有电触片，所述连接杆固定连接有弹簧二，所述壳体顶部且靠近滑动块左侧开设有卡槽。
9.优选的，所述电磁铁一与电磁铁二相对面磁性相同，且大小形状均相同，这样能够使电磁铁一与电磁铁二之间产生稳定大小的排斥力，且电磁铁一与电磁铁二之间能够因受到稳定的排斥力而相互发生相反的运动。
10.优选的，所述固定管形状为空心圆柱体，且外壁有均匀分布的圆孔，这样能够使滑动杆一与滑动杆二在其内部均匀的运动。
11.优选的，所述滑动杆一与滑动杆二大小结构均相同，且外壁均均匀分布有毛刷，这样能够使毛刷分布的更加均匀，使其清洁效果提高。
12.优选的，所述卡槽高度与卡板高度相同，这样能够使卡板与卡槽之间卡合的更加紧密，不会出现松动影响其使用效果。
13.优选的，所述弹簧一与弹簧二的弹性势能相同，这样能够使滑动杆一、滑动杆二和连接杆在不受力的情况下能够很好的回弹。
14.优选的，所述电磁铁一和电磁铁二与滑动变阻器电性连接，这样能够控制通过电磁铁一与电磁铁二中的电流大小。
15.优选的，所述连接杆为长方体形状，其材质为不锈钢材质，不锈钢材质具有高强度的抗腐蚀性，能够使其使用寿命大大延长。
16.(三)有益效果
17.与现有技术相比，本发明提供了一种适用于不同型号试管的试管刷，具备以下有益效果：
18.1、该适用于不同型号试管的试管刷，通过电磁铁一与电磁铁二带动滑动杆一与滑动杆二相互运动，再通过滑动杆一与滑动杆二的运动又能够改变毛刷伸出的长短，从而达到了能够用一种型号的试管刷就能对不同型号的试管进行清洁，节约资源的效果。
19.2、该适用于不同型号试管的试管刷，通过连接杆向下运动使电触片也向下运动，改变了通过电磁铁一与电磁铁二中的电流大小，再通过电磁铁一与电磁铁二带动滑动杆一与滑动杆二运动，改变毛刷的伸缩长短，从而达到了省时省力，不用更换试管刷的型号就能对不同型号的试管进行清洁。
附图说明

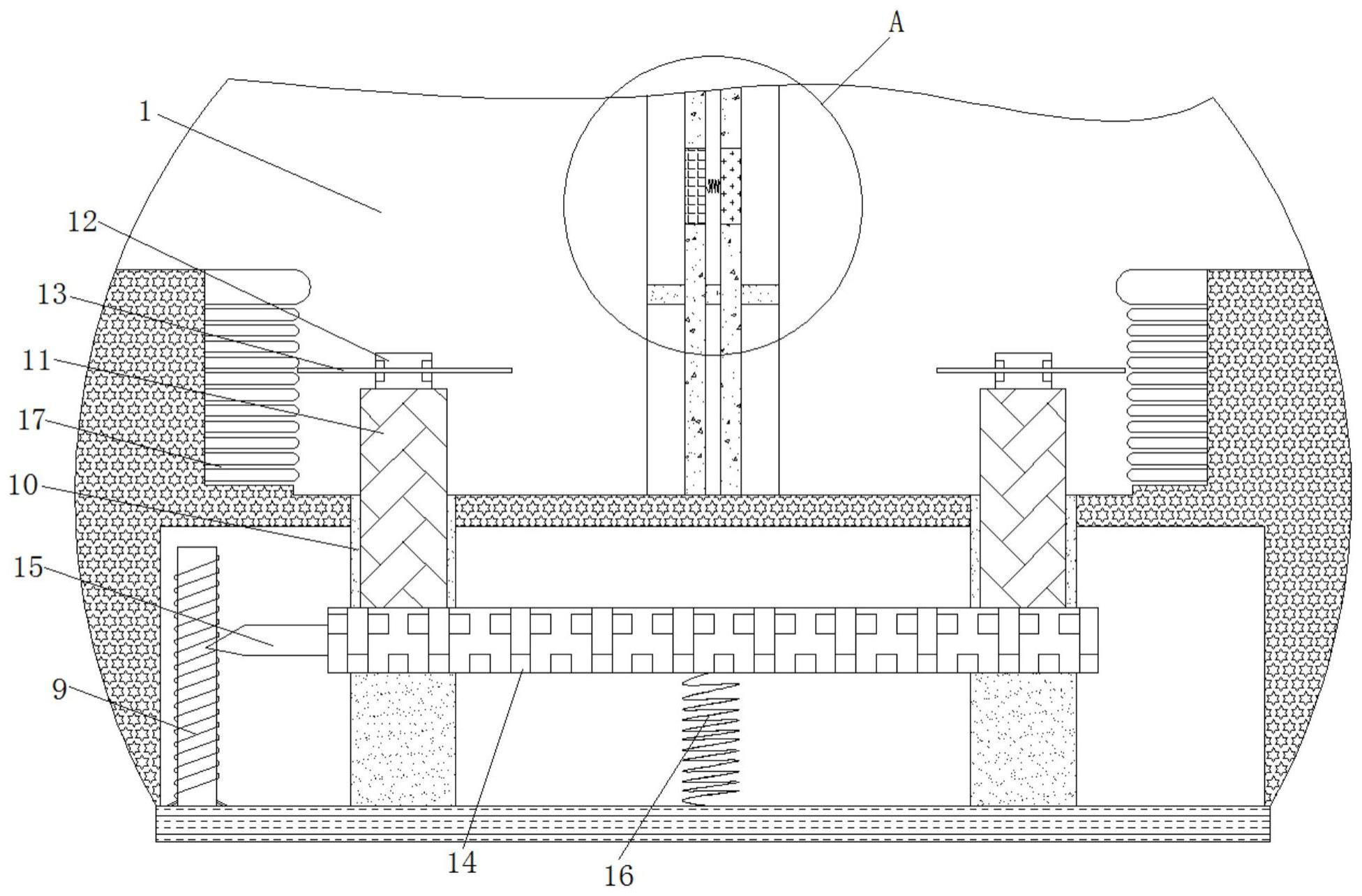

20.图1为本发明结构示意图；
21.图2为本发明图1中a部的局部放大结构示意图；
22.图3为本发明滑动块压缩结构示意图；
23.图4为本发明图3中b部的局部放大结构示意图。
24.图中：1、壳体；2、固定管；3、滑动轨一；4、滑动杆一；5、电磁铁一；6、滑动杆二；7、电磁铁二；8、弹簧一；9、滑动变阻器；10、滑动轨二；11、滑动块；12、滑动轨三；13、卡板；14、连接杆；15、电触片；16、弹簧二；17、卡槽。
具体实施方式
25.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
26.请参阅图1-4，一种适用于不同型号试管的试管刷，包括壳体1，壳体1顶部固定连接有固定管2，固定管2内固定连接有滑动轨一3，滑动轨一3正面活动连接有滑动杆一4，滑动杆一4内壁固定连接有电磁铁一5，滑动轨一3正面且靠近滑动杆一4右侧活动连接有滑动杆二6，固定管2形状为空心圆柱体，且外壁有均匀分布的圆孔，这样能够使滑动杆一4与滑
动杆二6在其内部均匀的运动，滑动杆二6内壁固定连接有电磁铁二7；
27.滑动杆一4与滑动杆二6大小结构均相同，且外壁均均匀分布有毛刷，这样能够使毛刷分布的更加均匀，使其清洁效果提高，电磁铁一5与电磁铁二7相对面磁性相同，且大小形状均相同，这样能够使电磁铁一5与电磁铁二7之间产生稳定大小的排斥力，且电磁铁一5与电磁铁二7之间能够因受到稳定的排斥力而相互发生相反的运动，滑动杆一4右侧固定连接有弹簧一8，壳体1内壁固定连接有滑动变阻器9；
28.电磁铁一5和电磁铁二7与滑动变阻器9电性连接，这样能够控制通过电磁铁一5与电磁铁二7中的电流大小，壳体1顶部内壁固定连接有滑动轨二10，滑动轨二10正面活动连接有滑动块11，滑动块11顶部固定连接有滑动轨三12，滑动轨三12正面活动连接有卡板13，滑动块11底部固定连接有连接杆14，连接杆14为长方体形状，其材质为不锈钢材质，不锈钢材质具有高强度的抗腐蚀性，能够使其使用寿命大大延长，连接杆14左侧固定连接有电触片15，连接杆14固定连接有弹簧二16，弹簧一8与弹簧二16的弹性势能相同，这样能够使滑动杆一4、滑动杆二6和连接杆14在不受力的情况下能够很好的回弹，壳体1顶部且靠近滑动块11左侧开设有卡槽17，卡槽17高度与卡板13高度相同，这样能够使卡板13与卡槽17之间卡合的更加紧密，不会出现松动影响其使用效果。
29.工作原理：当对一种型号的试管进行清洗时，首先将滑动块11向下滑动，由于连接杆14与滑动块11固定连接，所以连接杆14也会向下运动，又因为电触片15与连接杆14固定连接，所以电触片15也会向下运动，这时电触片15会在滑动变阻器9上运动，这样会改变通过滑动变阻器9的电流大小，再通过卡板13固定住滑动块11的位置，因为电磁铁一5与电磁铁二7与滑动变阻器9电性连接，所以通过电磁铁一5与电磁铁二7中的电流大小也随之改变，其磁性大小也会发生改变，由于电磁铁一5与电磁铁二7相对面磁性相同，这时电磁铁一5与电磁铁二7回相互分开，又因为电磁铁一5固定连接与滑动杆一4内壁，电磁铁二7固定连接于滑动杆二6内壁，这样滑动杆一4与滑动杆二6也会相互分开，从而改变毛刷伸出的长短度，从而达到了可改变毛刷伸缩量的作用，能够对不用型号的试管进行清洗，当清洁完试管后，抽出卡板13，连接杆14在弹簧二16的作用下回到原位，通过滑动变阻器9的电流变小，通过电磁铁一5与电磁铁二7的电流也变小，滑动杆一4与滑动杆二6在弹簧一8的作用下回到原位，这样不仅能够节省生产成本，并且在使用上更加便捷，省时省力。
30.尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
