带有旋转方向自动反向的旋转头的身体刷
1.相关申请的交叉引用
2.本技术基于2022年4月13日提交的、申请号为63/330,575、发明名称为“带有旋转方向自动反向的旋转头的身体刷”的美国专利申请，并要求其优先权，该申请的公开内容通过引用并入本文。
技术领域
3.本发明总体上涉及可以由淋浴中的个人使用的电动身体刷，并且具体地涉及具有其中旋转方向自动反向的可旋转头部的电动身体刷。


背景技术：

4.用于淋浴中以清洁和剥落使用者皮肤的身体刷是已知的。这种身体刷包括电动的、马达驱动的刷，其中刷头是可运动的，例如旋转地运动。然而，这种电动刷的刷头(及其刷毛)由于在单一方向上的连续操作而易于变平或其它不均匀磨损。


技术实现要素：

5.这些需求和其它需求通过一种身体刷来满足，该身体刷包括：壳体；可旋转地联接到壳体的头部，该头部被构造成保持多个附接构件中的一个附接构件；设置在壳体内的马达，所述头部联接到马达以用于使头部相对于壳体在第一方向和与第一方向相反的第二方向上旋转；以及联接到马达以用于控制马达的操作的处理设备，该处理设备被构造和配置成以使头部的旋转在第一方向和第二方向之间自动切换的方式控制马达。
附图说明
6.当结合附图阅读时，从以下优选实施例的描述中可以获得对本发明的全面理解，其中：

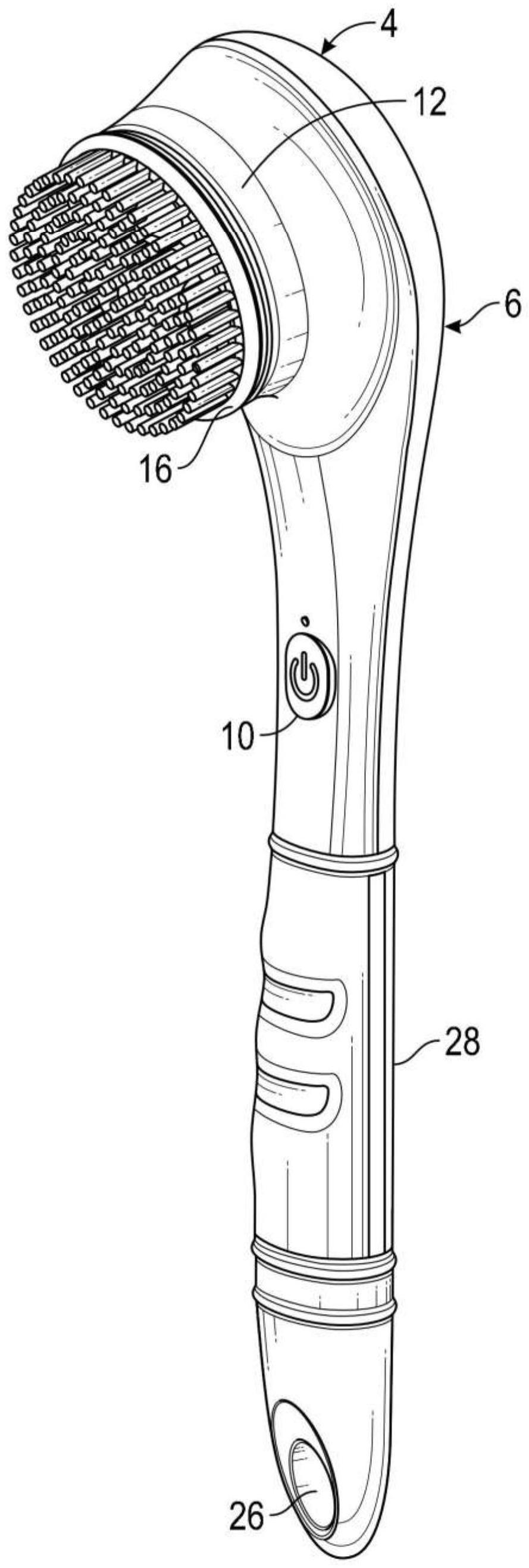

7.图1是根据本发明的示例性实施例的身体刷的等轴视图；以及
8.图2是根据本发明的示例性实施例的身体刷的示意图。
具体实施方式
9.提供了一种改进的装置，在此称为身体刷4。身体刷4在图1中大体示出，在图2中示意性示出。可以理解，身体刷4包括壳体6，在所述壳体上设置有与许多其它装置连接的处理器8。这些其它装置包括电子存储器14、可与usb线缆连接的usb线缆连接器18、开/关按钮10、以及可操作以旋转头部12的马达20，各种刷子16和被认为是身体刷4的一部分的其它装置可拆卸地连接到该头部。身体刷4还包括电池22，所述电池在壳体6内部并且可以以由处理器8控制的方式使用，以便以多种方式操作马达20，例如本文别处所述。
10.所述存储器14中存储了一个或多个软件程序，这些软件程序可在处理器8上执行，并且以控制头部12和刷子16或安装到头部12的其它装置的操作的方式控制身体刷4的操
作。在一个实施例中，在致动开/关按钮10之后身体刷4保持在“开”状态的整个时间期间，用于控制头部12的操作的程序保持头部12的旋转操作方向，并且因此保持刷子16的旋转方向。然而，一旦致动开/关按钮10以将身体刷4切换到“关”状态，并且在此之后再次致动开/关按钮10以将身体刷4切换回到“开”状态，程序改变马达的操作以使头部12在与先前操作相反的方向上旋转。
11.例如，从图1的角度看，如果致动开/关按钮10，在身体刷4保持“开”状态的整个时间期间，头部12和位于其上的刷子16例如沿顺时针方向旋转。这将是直到开/关按钮10被重新致动以便将身体刷4切换到“关”状态为止。当开/关按钮被重新致动时，处理器8将使马达20以使头部12和刷子16在相反方向(例如逆时针方向)上旋转的方式操作。这将在身体刷4保持在“开”状态的整个时间期间继续，并且直到开/关按钮10被再次重新致动以便将身体刷4切换到“关”状态为止。当进一步重新致动开/关按钮10以便再次将身体刷4切换到“开”状态时，处理器8将使马达使头部12和刷子16再次沿顺时针方向旋转，直到身体刷4再次返回到“关”状态为止。
12.头部12和刷子16的旋转的自动且规则的反向是所希望的，因为它避免了刷子16由于连续操作而变平。例如，如果头部12和刷子16总是仅沿单一方向旋转，则应当理解，刷子16的突伸部分(例如刷毛等)将趋于塌缩。然而，通过每次身体刷4在其“关”状态和其“开”状态之间切换时自动地反转头部12的旋转方向并因此反转刷子16的旋转方向，刷子16的这种反转导致显著地增加刷子16的使用寿命，因为有利地避免了刷子16的意外塌缩。
13.然而，应当理解，可以采用其他定时或发生，即，而不是例如从“关”状态切换到“开”状态并返回到“关”状态之间的整个持续时间。例如，程序可以在预定的操作时间段之后自动地反转头部12和刷子16的旋转方向。例如，刷子16可以在一个方向上(例如顺时针方向)旋转固定的时间段，此时程序使马达反转刷子16的旋转，以在相反的方向上(例如逆时针方向)旋转相同的时间段。此后，程序可再次使马达20再次反转刷子的旋转，以再次沿相反方向(例如顺时针)旋转相同的时间段，等等。这种操作可以具有固定的时间段的性质，其中例如可以使刷子16在一个方向上旋转例如一分钟，之后在相反的方向上旋转另一分钟，之后再次在所述一个方向上旋转另一分钟，以此类推，同时身体刷4保持在“开”状态。固定时间可以是大于一分钟或小于一分钟的时间段，它们可以是固定时间段，并且该时间段潜在地可以由用户调整。此外，时间可能根据某些事情而变化。例如，通过使用合适的扭矩传感器24测量头部12旋转的扭矩阻力和/或头部12上的压缩载荷(将机械扭矩转换成电信号)，可确定作为时间函数的、刷子16在使用身体刷4的人上的摩擦载荷。此外，可以确定的是，这样确定的刷子16的摩擦载荷指示了它最终被压缩成扁平状态的程度。这样，刷子16可以在相反方向上操作适当的时间段，直到在头部12中测量到适当水平的扭矩阻力为止，而不是仅基于固定时间段改变旋转。其它变型将是明显的。
14.在示例性实施例中，身体刷4具有抗菌身体刷、抗菌丝瓜络、按摩头以及足疗刷，其中每个都作为刷子16操作并且可单独地附接到头部12。身体刷4还包括淋浴器挂钩26和手柄28，手柄28非常长并且因此是有利的。
15.如上所述，每次身体刷4通电时，其从左向右改变方向，即在逆时针和顺时针之间改变方向。因此，当第一次开启时，例如，该单元向右，而当重新开启时，它将沿相反方向启动。这有助于防止刷头的刷毛变平，并且对于丝瓜络也是如此。关于可以是或可以不是抗菌
的按摩头和足疗刷，操作的反转有利地使头部或刷所经历的磨损均匀，并且因此增加其使用寿命。
16.还应注意，电池22具有可再充电的性质，其可使用前述usb线缆或其它线缆再充电。注意到，市场上的大多数其它刷是电池操作的，而不能提供可再充电的特征。
17.注意，示例性实施例中的马达20被配置为提供大约是其他电刷装置的其他马达的两倍的扭矩和马力。高得多的扭矩导致马达20以相对更安静的方式运行，与具有较小扭矩的其它马达相比具有较小的噪音。此外，通过具有附加的抗菌刷子16并且因此能够存储在淋浴器中，这是非常有利的。
18.头部12在技术上可以被描述为振动的，并且具有可拆卸地安装在其上的刷子16，该刷子在一个方向上旋转，然后在相反的方向上旋转。其操作可能是例如在一个方向上旋转至少一个整圈，接着在另一个方向上旋转至少一个整圈，这有利地将身体刷4与其它装置的声波或振动运动区分开。
19.上述反转(reversing)有利地进行两件事。刷毛有利地避免了最终弯曲到给定的曲率，因为避免了刷子16在单个固定方向上持续地旋转。这将有利地保持刷毛笔直伸出，而不是将它们展平并转弯一个角度。
20.在所提供的其它优点中，身体刷4可被称为具有四个处理头和内置抗菌保护的4合1usb可再充电淋浴器身体刷。身体刷4有利地将通常的淋浴例程转变成居家的类似spa的清洁体验。由于四个不同的处理头，随着脱落的改善，肥皂起泡和活性成分益处以及感觉按摩和最终清洁得到增强。这有利地帮助促进更健康、看起来更年轻的皮肤并且立即抚慰疲劳的疼痛的肌肉。
21.而且，由于行业中最强的旋转动作，身体刷4也是完全usb可再充电的第一个这种装置。身体刷4也是第一个这种淋浴工具，其具有内置于其身体刷毛和丝瓜络中的抗菌保护，并且也可以设置在其它刷子16中。身体刷4是可用于淋浴清洗的最强有力的单元。
22.身体刷4及其刷子16对所有皮肤类型都是有用的，并且包括多功能身体刷4，其包括四个处理头16，所述处理头包括身体刷、丝瓜络、7点按摩头和浮石，并且如所述的，还包括usb充电线缆。
23.对于细菌不会在其上生长的清洁刷毛的抗菌保护，这在诸如淋浴器和浴室的潮湿环境中尤其重要。并且抗菌保护与身体刷4的强力马达组合，这有助于具有令人愉快的按摩益处和突出的剥落的类似spa的淋浴体验。上述浮石附件作为刷子16之一，有助于去除死皮细胞，并使脚或身体其它部位变得光滑，身体刷4的长柄使其容易触及。上述7点按摩头有利地可用于在长的一天之后揉捏人的肌肉。
24.关于电池供电的可调强度，注意到身体刷4的旋转马达的工程设计已经引起了特别的注意。由于速度调节，其功率是可调的，具有高/低强度开关，以增加舒适性和效率。如上所述，每当该单元通电时，马达驱动的刷头的运动将自动改变，即，使刷子16的旋转反向成以与之前相反的方向旋转。这将保持刷子16和丝瓜络16充满并且不向一侧弯曲/扭曲。
25.身体刷4有利地具有长的人体工程学手柄28，以使到达人的背部以及腿和脚的下部更容易。此外，通过向电池22提供可再充电功能，有利地提供了完全无线缆的便利，这允许人们避免与在身体刷4的操作期间被系到壁装电源插座的任何限制的任何斗争。
26.尽管已经详细描述了本发明的具体实施例，但是本领域技术人员将理解，根据本
公开的总体教导，可以对这些细节进行各种修改和替换。因此所公开的特定布置仅是说明性的，而不是限制本公开的范围，本公开的范围由所附权利要求及其任何和所有等同物的全部宽度给出。
