1.本实用新型涉及牙刷技术领域，具体为一种新型牙刷。


背景技术：

2.牙刷是一种清洁用品，为手柄式刷子。牙刷主要通过在刷子上添加牙膏，然后反复刷洗牙齿各个部位，以保持口腔卫生。
3.现有的牙刷主要通过刷毛与牙齿的多次摩擦对牙齿进行清理，难以在清理过程中对口腔中的杂质和水沫进行清理；而且现有的牙刷头和手柄多为一体式结构，不能对刷头进行拆卸更换，使用不方便。


技术实现要素：

4.本实用新型要解决的技术问题是克服现有的缺陷，提供一种新型牙刷，采用带有硅胶颗粒的海绵头作为刷头，对口腔伤害小，并且可以在刷牙的同时由外部负压装置提供负压，从而使口腔内部的杂质和水沫通过空心管和负压孔被抽取；并且该刷头可以进行拆卸和更换，使用方便，可以有效解决背景技术中的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种新型牙刷，包括握把和刷头，所述握把包括空心管和把手，所述把手安装在空心管的一端，且把手的侧面设有放气孔，所述把手的末端开设有与空心管连通的负压孔，用于连接外部负压设备，所述刷头包括活动安装在空心管一端的海绵头，所述海绵头的中部开设有通孔，且海绵头的中部开设有连通通孔和空心管的柱形槽。
6.作为本实用新型的一种优选技术方案，所述海绵头的侧面为波浪形结构，且海绵头的波浪形凸起部位设有均匀分布的硅胶颗粒。
7.作为本实用新型的一种优选技术方案，所述空心管靠近海绵头的一端设有固定板，所述固定板的侧面设有活动穿插到海绵头内部的插杆。
8.作为本实用新型的一种优选技术方案，所述海绵头与插杆对应的侧面开设有插孔，所述插孔的设有硅胶套，且插杆活动穿插在硅胶套内部。
9.作为本实用新型的一种优选技术方案，所述硅胶套靠近其开口处的部位设有环形槽，所述插杆与环形槽对应的部位设有环形凸起，且环形凸起活动卡接在环形槽内部。
10.与现有技术相比，本实用新型的有益效果是：
11.1、本实用新型示例的新型牙刷，将外部负压吸引管插入到负压孔内部，然后手握把手，通过空心管将海绵头插入口腔进行刷牙，移动海绵头时，海绵头可以带动硅胶颗粒与牙齿摩擦，从而提高海绵头与牙齿之间的摩擦力，从而提高清洁效果。
12.2、本实用新型示例的新型牙刷，当需要清理口腔内部杂质和水沫时，按压放气孔，此时口腔内部的杂质和水沫通过通孔和柱形槽进入到空心管内部，并通过把手进入到外部负压吸引管中，便于杂质和水沫的抽取。
13.3、本实用新型示例的新型牙刷，采用带有硅胶颗粒的海绵头作为刷头，对口腔伤
害小，并且可以在刷牙的同时由外部负压装置提供负压，从而使口腔内部的杂质和水沫通过空心管和负压孔被抽取；并且该刷头可以进行拆卸和更换，使用方便。
附图说明

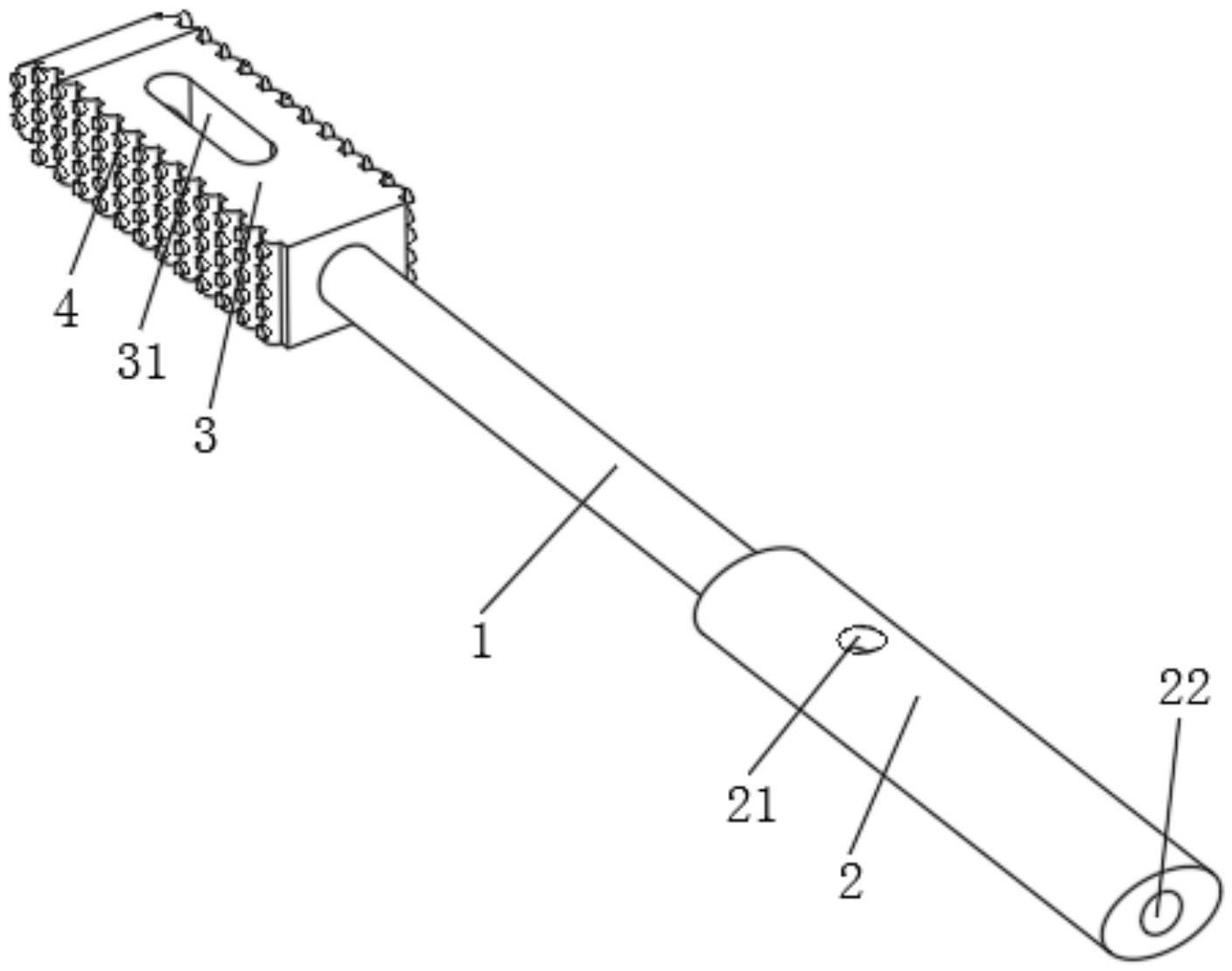

14.图1为本实用新型结构示意图；
15.图2为本实用新型的局部爆炸结构示意图；
16.图3为本实用新型中刷头的结构示意图；
17.图4为本实用新型中插杆的结构示意图。
18.图中：1空心管、2把手、21放气孔、22负压孔、3海绵头、31通孔、32硅胶套、33柱形槽、4硅胶颗粒、5固定板、51插杆。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-4，本实用新型提供一种技术方案：一种新型牙刷，包括握把和刷头，握把包括空心管1和把手2，把手2安装在空心管1的一端，且把手2的侧面设有放气孔21，把手2的末端开设有与空心管1连通的负压孔，用于连接外部负压设备，刷头包括活动安装在空心管1一端的海绵头3，海绵头3的中部开设有通孔31，且海绵头3的中部开设有连通通孔31和空心管1的柱形槽33，将外部负压吸引管插入到负压孔22内部，然后手握把手2，通过空心管1将海绵头3插入口腔进行刷牙操作。
21.当需要清理口腔内部杂质和水沫时，按压放气孔21，此时口腔内部的杂质和水沫通过通孔31和柱形槽33进入到空心管1内部，并通过把手2进入到外部负压吸引管中，便于杂质和水沫的抽取。
22.优选的，海绵头3的侧面为波浪形结构，且海绵头3的波浪形凸起部位设有均匀分布的硅胶颗粒4，移动海绵头3时，海绵头3可以带动硅胶颗粒4与牙齿摩擦，从而提高海绵头3与牙齿之间的摩擦力，从而提高清洁效果。
23.优选的，空心管1靠近海绵头3的一端设有固定板5，固定板5的侧面设有活动穿插到海绵头3内部的插杆51，通过插杆51插入到海绵头3内部，使海绵头3可以拆卸更换。
24.优选的，海绵头3与插杆51对应的侧面开设有插孔，插孔的设有硅胶套32，且插杆51活动穿插在硅胶套32内部，插杆51插入到硅胶套32内部，使带有硅胶套32的海绵头3可以拆卸。
25.优选的，硅胶套32靠近其开口处的部位设有环形槽，插杆51与环形槽对应的部位设有环形凸起，且环形凸起活动卡接在环形槽内部，可以通过环形凸起与环形槽的卡接对海绵头3进行限位固定。
26.在使用时：
27.将外部负压吸引管插入到负压孔22内部，然后手握把手2，通过空心管1将海绵头3插入口腔进行刷牙；
28.移动海绵头3时，海绵头3可以带动硅胶颗粒4与牙齿摩擦，从而提高海绵头3与牙齿之间的摩擦力，从而提高清洁效果；
29.同时海绵头3可以吸收口腔内部多余的水；
30.正常使用状态下，放气孔21保持打开状态，外部负压吸引管通过负压孔22和放气孔21抽取外部空气；
31.当需要清理口腔内部杂质和水沫时，按压放气孔21，此时口腔内部的杂质和水沫通过通孔31和柱形槽33进入到空心管1内部，并通过把手2进入到外部负压吸引管中，从而完成杂质和水沫的抽取。
32.本实用新型采用带有硅胶颗粒4的海绵头3作为刷头，对口腔伤害小，并且可以在刷牙的同时由外部负压装置提供负压，从而使口腔内部的杂质和水沫通过空心管1和负压孔22被抽取；并且该刷头可以进行拆卸和更换，使用方便。
33.本实用新型中未公开部分均为现有技术，其具体结构、材料及工作原理不再详述。尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种新型牙刷，包括握把和刷头，其特征在于：所述握把包括空心管(1)和把手(2)，所述把手(2)安装在空心管(1)的一端，且把手(2)的侧面设有放气孔(21)，所述把手(2)的末端开设有与空心管(1)连通的负压孔，用于连接外部负压设备，所述刷头包括活动安装在空心管(1)一端的海绵头(3)，所述海绵头(3)的中部开设有通孔(31)，且海绵头(3)的中部开设有连通通孔(31)和空心管(1)的柱形槽(33)。2.根据权利要求1所述的新型牙刷，其特征在于：所述海绵头(3)的侧面为波浪形结构，且海绵头(3)的波浪形凸起部位设有均匀分布的硅胶颗粒(4)。3.根据权利要求1所述的新型牙刷，其特征在于：所述空心管(1)靠近海绵头(3)的一端设有固定板(5)，所述固定板(5)的侧面设有活动穿插到海绵头(3)内部的插杆(51)。4.根据权利要求3所述的新型牙刷，其特征在于：所述海绵头(3)与插杆(51)对应的侧面开设有插孔，所述插孔的设有硅胶套(32)，且插杆(51)活动穿插在硅胶套(32)内部。5.根据权利要求4所述的新型牙刷，其特征在于：所述硅胶套(32)靠近其开口处的部位设有环形槽，所述插杆(51)与环形槽对应的部位设有环形凸起，且环形凸起活动卡接在环形槽内部。

技术总结
本实用新型公开了一种新型牙刷，包括握把和刷头，所述握把包括空心管和把手，所述把手安装在空心管的一端，且把手的侧面设有放气孔，所述把手的末端开设有与空心管连通的负压孔，用于连接外部负压设备，所述刷头包括活动安装在空心管一端的海绵头，所述海绵头的中部开设有通孔，且海绵头的中部开设有连通通孔和空心管的柱形槽。该新型牙刷，采用带有硅胶颗粒的海绵头作为刷头，对口腔伤害小，并且可以在刷牙的同时由外部负压装置提供负压，从而使口腔内部的杂质和水沫通过空心管和负压孔被抽取；并且该刷头可以进行拆卸和更换，使用方便。便。便。
