1.本实用新型涉及牙刷技术领域，尤其涉及一种负压式一体牙膏牙刷组件。


背景技术：

2.牙刷是用于清洁牙齿的一种刷子，一般刷牙时都会在牙刷上加上牙膏清洁牙齿各个部位，以保持口腔卫生，牙刷是人们日常生活的必备品。
3.现有的一体式牙膏牙刷在使用过程中，通常将牙膏挤到收纳槽内部，通过负压方式抽出并涂抹在牙刷的毛刷上，收纳槽通常为密封结构，较难拆卸清洗不便，牙膏的长时间存放或残留易滋生细菌，影响牙膏的存储及使用效果。


技术实现要素：

4.本实用新型提出了一种负压式一体牙膏牙刷组件，实现了对牙刷收纳存放区域进行清理，拆卸简单便捷，清洗方便彻底，减少了牙膏的残留，减少了滋生细菌的发生，提高了牙膏的存储及使用效果。
5.一种负压式一体牙膏牙刷组件，包括刷柄，所述刷柄左端固设有中空圆锥块，所述中空圆锥块左端固设有刷杆，所述刷杆左端设有刷头，所述刷柄前端通过转轴转动连接有半圆块，所述刷柄右端套设有套管，所述中空圆锥块上设有按压组件，所述刷杆及刷头内部均开设有通槽。
6.优选地，所述刷柄前壁呈上下对称结构开设有多个防水槽，所述半圆块后壁呈上下对称结构固设有多个密封块，所述密封块与防水槽卡接配合。
7.优选地，所述套管左端设有套环，所述套管及套环下端内壁均开设有限位槽，所述套管及套环均通过限位槽与转轴滑动连接，所述套管、套环内壁均与刷柄、半圆块外壁摩擦接触，提高了刷柄及半圆块的密封效果，同时方便对半圆块进行拆卸清洗。
8.优选地，所述刷柄右端内壁滑动连接有活塞，所述套管右壁中部开设有透气孔，方便了牙膏的输送。
9.优选地，所述刷柄左端内部卡接有单向阀，所述刷杆左端内部嵌设有止逆阀，单向阀方便控制牙膏进入中空圆锥块内部，止逆阀方便对牙膏进行输送。
10.优选地，所述刷杆左壁固设有中空螺柱，所述刷头右壁通过螺纹孔与中空螺柱螺纹连接，所述刷头顶面呈左右对称结构开设有两个挤出孔，所述挤出孔均与刷头上的通槽相连通，通槽将牙膏通过挤出孔挤入至刷头上。
11.优选地，所述按压组件包括球形气囊，所述球形气囊位于中空圆锥块内部上端，所述球形气囊内壁固设有滑块，所述滑块与中空圆锥块滑动连接。
12.优选地，所述中空圆锥块顶面右端固设有铰座，所述铰座上转动连接有压块，所述压块底面与滑块顶面滑动连接。
13.优选地，所述压块左端底面固设有弹簧，所述弹簧底面与中空圆锥块外壁连接固定，按压压块推动滑块上下移动，使球形气囊扩大与收缩，方便对中空圆锥块内部的空气及
牙膏进行挤压，方便了牙膏的输送。
14.相比于现有技术，本实用新型的优点在于：
15.从刷柄及半圆块上取下套管和套环，拉动半圆块通过转轴沿着刷柄旋转打开，此时密封块与防水槽分离，然后将活塞取下后，反向旋转半圆块与刷柄卡接，将套环套设在刷柄及半圆块左端，将牙膏挤入刷柄及半圆块内部，将活塞从右端插入至刷柄及半圆块右端内部，再将套管套设在刷柄及半圆块右端，对刷柄及半圆块进行密封，完成牙膏的添加，清洗时取下套管后套环后，打开半圆块并取下单向阀，对半圆块及刷柄内部残留的牙膏进行清洗，通过吸管刷等对通槽进行清理，减少了牙膏残留，降低了细菌滋生的发生，为牙膏提供了良好的存放环境。实现了对牙刷收纳存放区域进行清理，拆卸简单便捷，清洗方便彻底，减少了牙膏的残留，减少了滋生细菌的发生，提高了牙膏的存储及使用效果。
16.2、通过挤压按压组件将刷柄及半圆块内部的牙膏穿过单向阀抽吸至中空圆锥块内部，刷柄及半圆块内部牙膏减少后，使活塞向右滑动，通过透气孔将外部空气抽吸至刷柄及半圆块右端内部，持续按压将牙膏推动至刷杆的通槽内部，穿过止逆阀输送至刷头的通槽内部，牙膏穿过挤出孔与刷头的刷毛接触，将刷头通过螺纹孔与中空螺柱螺纹连接，方便了刷头的安装及更换，无需更换刷柄降低了使用成本。
17.3、通过手动按压压块沿着铰座旋转，使压块推动滑块沿着中空圆锥块上下滑动，推动球形气囊进行收缩，压块向下旋转时弹簧被压缩，球形气囊向下扩大，松开后通过弹簧的回复力推动压块向上旋转，球形气囊回弹收缩至初始位置并推动滑块向上移动，球形气囊向下延伸时将中空圆锥块及通槽内部的空气从挤出孔排出至外部，使中空圆锥块内部形成负压，将刷柄及半圆块内部的牙膏抽吸至中空圆锥块内部，持续按压压块对牙膏进行输送，减少了外部空气与牙膏的接触，降低了牙膏污染的发生。
附图说明

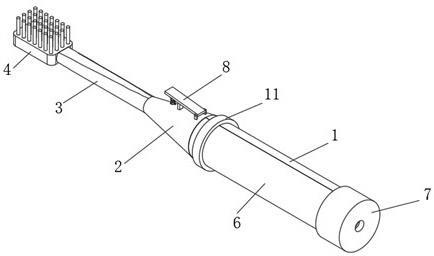

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型的套管结构拆分示意图；
20.图3为本实用新型的密封块结构示意图；
21.图4为本实用新型的中空圆锥块结构剖视图；
22.图5为本实用新型的刷头结构拆分示意图；
23.图6为本实用新型的压块结构仰视图。
24.图中：1、刷柄；101、防水槽；2、中空圆锥块；3、刷杆；31、中空螺柱；4、刷头；41、挤出孔；5、止逆阀；6、半圆块；601、密封块；7、套管；8、按压组件；81、球形气囊；82、滑块；83、铰座；84、压块；85、弹簧；9、通槽；10、转轴；11、套环；12、限位槽；13、活塞；14、透气孔；15、单向阀。
实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
实施例
26.如图1-4所示，一种负压式一体牙膏牙刷组件，包括刷柄1，刷柄1左端固设有中空圆锥块2，中空圆锥块2左端固设有刷杆3，刷杆3左端设有刷头4，刷柄1前端通过转轴10转动连接有半圆块6，刷柄1右端套设有套管7，中空圆锥块2上设有按压组件8，刷杆3及刷头4内部均开设有通槽9。
27.刷柄1前壁呈上下对称结构开设有多个防水槽101，半圆块6后壁呈上下对称结构固设有多个密封块601，密封块601与防水槽101卡接配合，套管7左端设有套环11，套管7及套环11下端内壁均开设有限位槽12，套管7及套环11均通过限位槽12与转轴10滑动连接，套管7、套环11内壁均与刷柄1、半圆块6外壁摩擦接触；提高了刷柄1及半圆块6的密封效果，同时方便对半圆块6进行拆卸清洗。
28.刷柄1右端内壁滑动连接有活塞13，套管7右壁中部开设有透气孔14，方便了牙膏的输送，刷柄1左端内部卡接有单向阀15，刷杆3左端内部嵌设有止逆阀5，单向阀15方便控制牙膏进入中空圆锥块2内部，止逆阀5方便对牙膏进行输送。
29.刷杆3左壁固设有中空螺柱31，刷头4右壁通过螺纹孔与中空螺柱31螺纹连接，刷头4顶面呈左右对称结构开设有两个挤出孔41，挤出孔41均与刷头4上的通槽9相连通；通槽9将牙膏通过挤出孔41挤入至刷头4上。
30.在使用时，首先从刷柄1及半圆块6上取下套管7和套环11，拉动半圆块6通过转轴10沿着刷柄1旋转打开，此时密封块601与防水槽101分离，然后将活塞13取下后，反向旋转半圆块6与刷柄1卡接，将套环11套设在刷柄1及半圆块6左端，将牙膏挤入刷柄1及半圆块6内部，将活塞13从右端插入至刷柄1及半圆块6右端内部，再将套管7套设在刷柄1及半圆块6右端，对刷柄1及半圆块6进行密封，完成牙膏的添加；
31.清洗时取下套管7后套环11后，打开半圆块6并取下单向阀15，对半圆块6及刷柄1内部残留的牙膏进行清洗，通过吸管刷等对通槽9进行清理，减少了牙膏残留，降低了细菌滋生的发生，为牙膏提供了良好的存放环境；
32.挤压按压组件8将刷柄1及半圆块6内部的牙膏穿过单向阀15抽吸至中空圆锥块2内部，刷柄1及半圆块6内部牙膏减少后，使活塞13向右滑动，通过透气孔14将外部空气抽吸至刷柄1及半圆块6右端内部，持续按压将牙膏推动至刷杆3的通槽9内部，穿过止逆阀5输送至刷头4的通槽9内部，牙膏穿过挤出孔41与刷头4的刷毛接触，将刷头4通过螺纹孔与中空螺柱31螺纹连接，方便了刷头4的安装及更换，无需更换刷柄1降低了使用成本。
实施例
33.如图4、图5和图6所示，在实施例一的基础上，按压组件8包括球形气囊81，球形气囊81位于中空圆锥块2内部上端，球形气囊81内壁固设有滑块82，滑块82与中空圆锥块2滑动连接，中空圆锥块2顶面右端固设有铰座83，铰座83上转动连接有压块84，压块84底面与滑块82顶面滑动连接，压块84左端底面固设有弹簧85，弹簧85底面与中空圆锥块2外壁连接固定；按压压块84推动滑块82上下移动，使球形气囊81扩大与收缩，方便对中空圆锥块2内部的空气及牙膏进行挤压，方便了牙膏的输送。
34.使用时，手动按压压块84沿着铰座83旋转，使压块84推动滑块82沿着中空圆锥块2上下滑动，推动球形气囊81进行收缩，压块84向下旋转时弹簧85被压缩，球形气囊81向下扩
大，松开后通过弹簧85的回复力推动压块84向上旋转，球形气囊81回弹收缩至初始位置并推动滑块82向上移动，球形气囊81向下延伸时将中空圆锥块2及通槽9内部的空气从挤出孔41排出至外部，使中空圆锥块2内部形成负压，将刷柄1及半圆块6内部的牙膏抽吸至中空圆锥块2内部，持续按压压块84对牙膏进行输送，减少了外部空气与牙膏的接触，降低了牙膏污染的发生。
35.以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
