1.本实用新型涉及牙刷技术领域，尤其涉及一种折叠式牙刷组件。


背景技术：

2.牙刷是一种清洁用品，为手柄式刷子，用于在刷子上添加牙膏，然后反复刷洗牙齿各个部位，以保持口腔卫生。
3.现有技术中的牙刷种类繁多，其中有一种折叠牙刷，折叠牙刷在使用过程中，通常采用折叠方式进行收纳及携带，刷头结构多为固定方式连接，然而牙刷使用三个月左右需定期更换，更换时通常将整支牙刷进行更换，造成了一定的资源浪费，增加了使用成本，不利于折叠牙刷的使用。


技术实现要素：

4.基于上述提出的牙刷使用三个月左右需定期更换，更换时通常将整支牙刷进行更换，造成了一定的资源浪费，增加了使用成本，不利于折叠牙刷使用的技术问题，本实用新型提出了一种折叠式牙刷组件。
5.本实用新型提供如下技术方案：一种折叠式牙刷组件，包括圆形刷柄，所述圆形刷柄左端转动连接有刷杆，所述刷杆左端设有刷头结构，所述圆形刷柄右端套设有收纳组件，所述圆形刷柄顶面左端开设有凹槽，所述圆形刷柄左壁呈前后对称结构固设有两个弹性卡头，所述刷杆右端呈前后对称结构开设有两个卡槽，所述凹槽内壁呈前后对称结构固设有两个卡块，所述卡块与卡槽卡接配合，所述刷杆与凹槽插接配合。
6.优选地，所述刷头结构包括刷块，所述刷块右壁固设有插块，所述刷杆左壁开设有插槽，所述刷杆左端呈前后对称结构滑动连接有两个球头，所述球头外端固设有弹簧，所述弹簧外端与刷杆连接固定。
7.优选地，所述插块右端呈前后对称结构开设有两个球形槽，所述球头与球形槽卡接配合。
8.优选地，所述刷头结构顶面安装有刷毛，所述刷毛为不同形状设置，刷毛为平行或者高低不平的形状使用时，提高了牙刷的清洁效果。
9.优选地，所述刷块形状为圆形、方形或椭圆形中的一种，不同形状的刷块适应了不同人群的使用，提高了刷头结构的使用便捷性。
10.优选地，所述收纳组件包括套管，所述套管顶面固设有收纳盒，所述收纳盒右壁通过限位槽滑动连接有密封块，所述密封块下端右壁固设有拨块，所述刷头结构位于于收纳盒内部，通过收纳盒方便对刷头结构进行收纳存放。
11.优选地，所述密封块前后两壁均呈上下对称结构固设有定位块，所述套管右端内壁呈均匀排列结构固设有多个定位槽，所述定位块与定位槽卡接配合，密封块通过定位块与定位槽的卡接进行固定。
12.相比于现有技术，本实用新型的优点在于：
13.1、通过拉动刷杆沿着圆形刷柄转动，将刷杆与凹槽插接配合，使卡块与卡槽卡接配合，对刷杆进行折叠收纳，此时收纳组件套设在圆形刷柄上，使用时反向旋转刷杆与凹槽分离，卡块与卡槽分离，持续转动刷杆使弹性卡头与卡槽卡接，然后将需要使用的刷块通过插块插入插槽内部进行安装，使球头与球形槽卡接配合，对插块进行固定，完成安装后取下收纳组件，手持圆形刷柄通过刷头结构进行刷牙使用，折叠方便稳定性好，实现了对牙刷的刷头进行更换，方便了牙刷的折叠收纳，牙刷刷头收纳及存放更便捷，降低了使用成本，减少了资源浪费，提高了环保效果，方便了折叠牙刷的使用。
14.2、通过套管沿着圆形刷柄上从右往左滑动，使套管套设在圆形刷柄右端，完成收纳盒的安装，然后推动拨块带动密封块向下滑动，此时密封块通过限位槽沿着收纳盒向下滑动，使密封块带动定位块与定位槽分离，将收纳盒右端打开后，方便将收纳盒内部收纳的刷头结构进行拿取及收纳，方便了刷头结构的安装及更换使用。
15.3、通过插块与插槽的使用，方便对不同形状的刷块进行更换，通过平行或高低不平状的刷毛，提高了牙刷的清洁效果，牙刷使用便捷性更佳，方便了牙刷使用。
附图说明
16.此处所说明的附图用来提供对本实用新型的进一步理解，构成本技术的一部分：

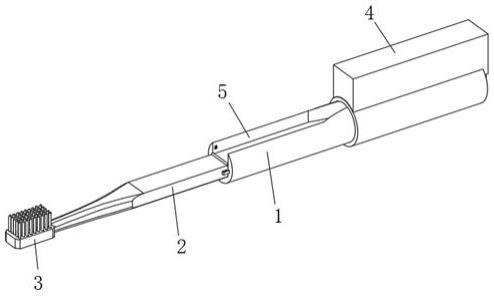

17.图1为本实用新型的整体结构示意图；
18.图2为本实用新型的整体结构收纳示意图；
19.图3为本实用新型的刷杆结构使用示意图；
20.图4为本实用新型的刷杆结构拆分示意图；
21.图5为本实用新型的插块结构拆分示意图；
22.图6为本实用新型的a处结构放大示意图；
23.图7为本实用新型的收纳盒结构剖视图；
24.图8为本实用新型的密封块结构拆分示意图。
25.图中：1、圆形刷柄；2、刷杆；21、插槽；22、球头；23、弹簧；3、刷头结构；31、插块；32、球形槽；33、刷块；34、刷毛；4、收纳组件；41、套管；42、收纳盒；43、密封块；44、限位槽；45、拨块；46、定位块；47、定位槽；5、凹槽；6、弹性卡头；7、卡槽；8、卡块。
实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
27.如图1-6所示，一种折叠式牙刷组件，包括圆形刷柄1，圆形刷柄1左端转动连接有刷杆2，刷杆2左端设有刷头结构3，圆形刷柄1右端套设有收纳组件4，圆形刷柄1顶面左端开设有凹槽5，圆形刷柄1左壁呈前后对称结构固设有两个弹性卡头6，刷杆2右端呈前后对称结构开设有两个卡槽7，凹槽5内壁呈前后对称结构固设有两个卡块8，卡块8与卡槽7卡接配
合，刷杆2与凹槽5插接配合。
28.本实施例中，刷头结构3包括刷块33，刷块33右壁固设有插块31，刷杆2左壁开设有插槽21，刷杆2左端呈前后对称结构滑动连接有两个球头22，球头22外端固设有弹簧23，弹簧23外端与刷杆2连接固定，插块31右端呈前后对称结构开设有两个球形槽32，球头22与球形槽32卡接配合，刷头结构3顶面安装有刷毛34，刷毛34为不同形状设置；刷毛34为平行或者高低不平的形状使用时，提高了牙刷的清洁效果。
29.本实施例中，刷块33形状为圆形、方形或椭圆形中的一种，不同形状的刷块33适应了不同人群的使用，提高了刷头结构3的使用便捷性。
30.收纳时，通过拉动刷杆2沿着圆形刷柄1转动，将刷杆2与凹槽5插接配合，使卡块8与卡槽7卡接配合，对刷杆2进行折叠收纳，此时收纳组件4套设在圆形刷柄1上；
31.使用时，反向旋转刷杆2与凹槽5分离，卡块8与卡槽7分离，持续转动刷杆2使弹性卡头6与卡槽7卡接，然后将需要使用的刷块33通过插块31插入插槽21内部进行安装，使球头22与球形槽32卡接配合，对插块31进行固定，完成安装后取下收纳组件4，手持圆形刷柄1通过刷头结构3进行刷牙使用，折叠方便稳定性好。
实施例
32.如图7和图8所示，在实施例一的基础上，收纳组件4包括套管41，套管41顶面固设有收纳盒42，收纳盒42右壁通过限位槽44滑动连接有密封块43，密封块43下端右壁固设有拨块45，刷头结构3位于于收纳盒42内部，通过收纳盒42方便对刷头结构3进行收纳存放。
33.本实施例中，密封块43前后两壁均呈上下对称结构固设有定位块46，套管41右端内壁呈均匀排列结构固设有多个定位槽47，定位块46与定位槽47卡接配合；密封块43通过定位块46与定位槽47的卡接进行固定。
34.使用时，将套管41沿着圆形刷柄1上从右往左滑动，使套管41套设在圆形刷柄1右端，完成收纳盒42的安装，然后推动拨块45带动密封块43向下滑动，此时密封块43通过限位槽44沿着收纳盒42向下滑动，使密封块43带动定位块46与定位槽47分离，将收纳盒42右端打开后，方便将收纳盒42内部收纳的刷头结构3进行拿取及收纳，方便了刷头结构3的安装及更换使用。
35.需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
36.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
